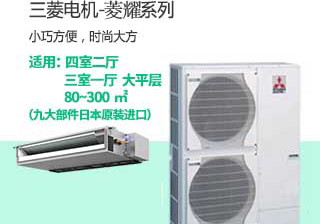

三菱电机菱耀系列
一拖六家用中央空调适用四室二厅 / 三室一厅 · 建筑面积约 130～180 ㎡ · 一拖六系统

一拖六的「六」指的是六个可以独立开关的空调区域。四室二厅的常见空间构成是客厅、餐厅、主卧、次卧、书房，再加一间次卧或多功能房。厨房、卫生间与阳台一般不做空调末端：这几个空间门常开常闭、人员停留时间短，单独占一路并不划算。

把哪些空间做成独立一路，比选哪台室外机更影响日常使用。使用时间高度重合的两个空间合到一路，可以少装一台室内机，代价是两者必须同开同关；分成两路各配一台，投入与末端数量都会增加。四室二厅里最常见的一处取舍落在客厅与餐厅之间 —— 两区之间有没有到顶的隔断、是否被一扇门分开，决定了它们适不适合共路。

下表按常见做法列出四室二厅六路末端的取舍。同一套房用哪一种，最终取决于格局、隔断与使用习惯，而不是户型名称。

菱耀是菱尚、菱耀、菱睿三个系列里的中档容量系列，适配区间 80～300 ㎡，主力机型为一拖五与一拖六，覆盖面从大户型一直延伸到住宅与小型商用。三个系列的差别主要在所能连接的室内机台数与适配面积上，下表只列可在栏目页与厂家样本上核对的内容，不做没有依据的性能横向对比。

中央空调栏目下另有 1 款保温管配件，与整机分开计数。系列归属与型号命名以厂家样本为准；面积区间是常规做法下的常见区间，实际配置仍要按逐间冷负荷定，不宜只用总面积去套一个匹数。

分到每一路之后，还要给这一路定一个温度取向。同一套房里不同用途的房间，设定温度本来就不该一样：无人长住的房间可以偏冷或直接关闭，洗浴空间可以略高，起居多用的空间取标准值。这套「按用途分区设定」的做法，正是六路末端相对「一台柜机带全屋」在体感上的差别所在。

一拖六落在厂家样本里连接台数最大的一档。该档额定制冷量 15.5 kW、额定制热量 18.0 kW，可连接室内机 2～8 台，六台接满之后仍有余量，日后加装一间房不必更换主机。制热能力高于制冷能力是家用多联机的常规取向，与冬季采暖需求有关。

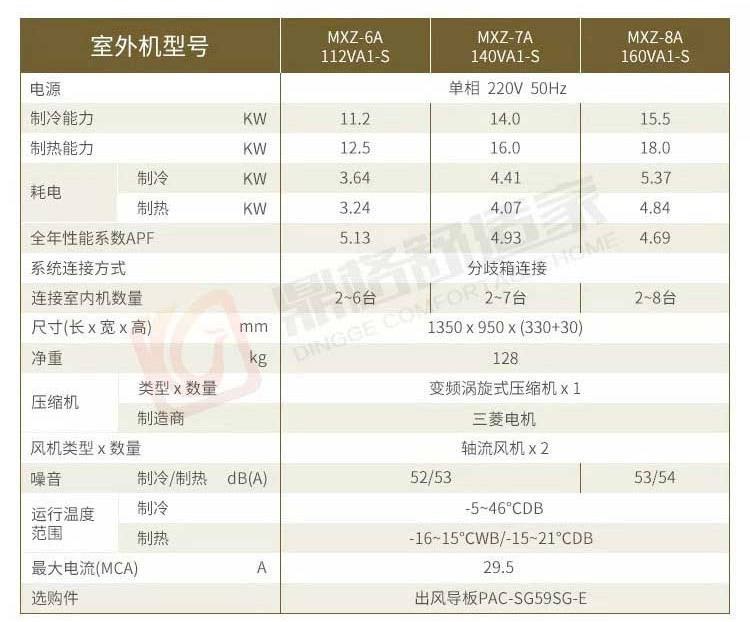

同一份样本里，容量与外形存在两个版本的标注：参数表按型号分列，写 15.5 kW 与 1350×950×（330+30）mm；选型样张按整机口径写 15.5 kW 与 1350×1050×330 mm，噪声标 51 dB(A)。两处的差别来自机型代次与测试工况，容量档位并没有变。选型时以当期样本为准，设备进场后再用铭牌复核一次，这是安装前必须做的一步。

施工侧要核对的几项

设备侧的数值随批次变化，施工侧的数值相对固定，属于可以逐条对照的部分。下表把一拖六常见的核对项列在一起，其中与室外机直接相关的两项是基础承载与减震。

3.1　变频涡旋压缩机

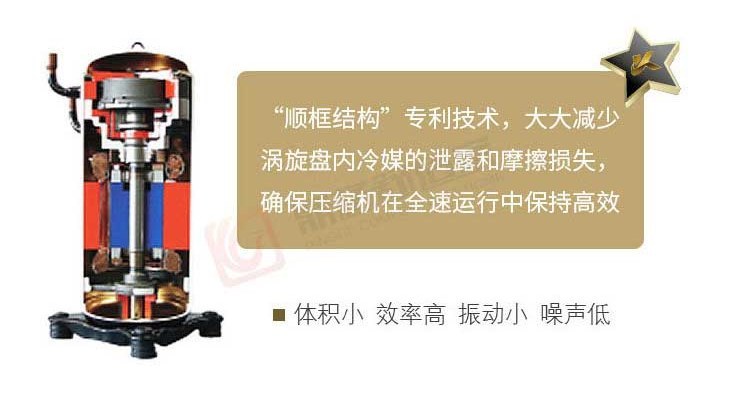

室外机内是一台变频涡旋式压缩机，制造商为三菱电机。涡旋结构的两个螺旋盘一个固定、一个作偏心平动，气体在月牙形腔体里被连续压缩，没有吸气阀与排气阀这类往复部件，运转时的振动源更少。变频的含义是压缩机的转速随室内总负荷连续调整，而不是靠开停机来控温。

样本给出的「顺框结构」指的是浮动侧的涡旋盘可沿轴向微动，用来补偿运转中的间隙，减少冷媒从压缩腔泄漏与盘面之间的摩擦，从而在全转速区间维持效率。落到使用感受上，转速连续可调带来两点差别：一是室内温度不随压缩机的启停上下摆动，二是部分负荷下的耗电低于满负荷。表 3 里的全年性能系数 APF 是按季节能效折算出来的指标，本页容量档为 4.69，同一系列里容量越大该数值越低，这与大容量机型在轻负荷时更难维持高效有关。

3.2　分歧箱在系统里的位置

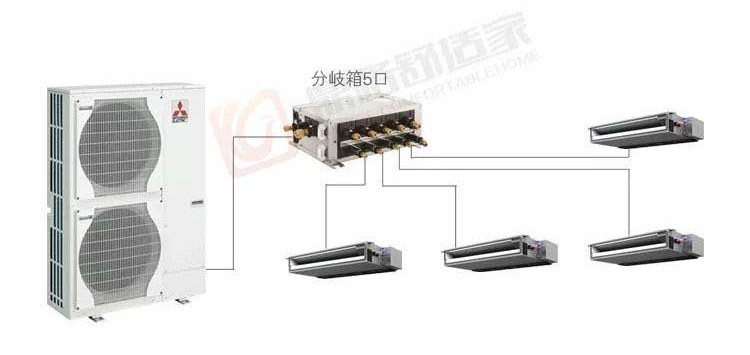

一拖六从室外机出来只有一组主冷媒管，到了室内需要分成六路。行内有两种分法：一种用分歧管（T 形接头）逐级分支，另一种在吊顶里集中放一个分歧箱，六路支管全部从箱体上引出。菱耀系列采用分歧箱方式，同时把电子膨胀阀从室内机侧集中移到分歧箱内 —— 这是它与其他连接方式最实质的一处差别。

电子膨胀阀是制冷系统里节流、调节冷媒流量的部件，工作时会有冷媒流动的声响。把它集中到分歧箱，室内机一侧只剩下换热器与风机，夜间运行时卧室内的冷媒噪声来源明显减少。分工上，室外机负责压缩与冷凝，分歧箱负责分流与节流，室内机只管换热与送风，各段职责更清楚，可核对性也更高。

分歧箱把分支集中在一个箱体上，现场焊口随之收拢。焊口是冷媒系统里最容易出问题的地方；把分支与节流集中，等于把需要关注的位置收拢到少数几个可控点，也让后续检修只需打开一处。

3.3　分歧箱带来的现场差异

分歧箱是独立箱体，可以吊在吊顶内，也可以贴着梁侧或墙面安装，位置比分散的焊点灵活。这对老房改造尤其有用：原有吊顶局部可拆、又不能大面积开洞时，把箱体放在一处并留检修口，比在六个空间里各开一个分支点要多一层把握。

箱体安装位置需要在出图阶段就定下来，它取决于主冷媒管从室外机进户的方向，也取决于哪一面墙愿意留检修口。这一点在开工前与设计师、施工方一起过一遍，比施工中途改位置代价小得多。

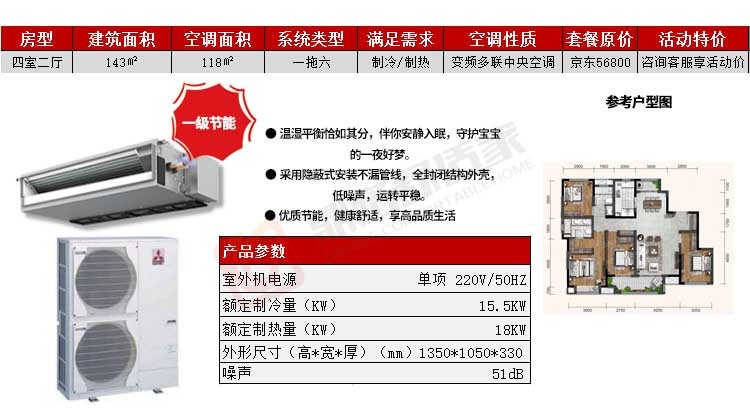

四室二厅的建筑面积与真正需要制冷的地面面积差得比小户型更多。样本样张给出的对应关系是建筑面积 143 ㎡ 对空调面积 118 ㎡，两者相差 25 ㎡，约占总面积的 17%。公摊、阳台、厨卫与固定柜体不参与制冷负荷，是这部分差额的主要来源。

下面按四室二厅的常见空间构成做一次逐间估算。面积取自常见户型区间，冷负荷指标取住宅常用的 150～200 W/㎡，实际取值要结合朝向、层高、外墙保温与窗墙比调整；顶层、西晒或落地窗占比高的房间，指标应往上取。

六间房加总的冷负荷落在 14.7～19.4 kW 之间，与本页容量档 15.5 kW 的制冷量相互覆盖：区间下端对应朝向与保温都正常的户型，上端对应顶层、西晒或大面积玻璃的户型。区间的跨度说明「一拖六够不够」不能只看户型名称，要看每间房的实际条件。

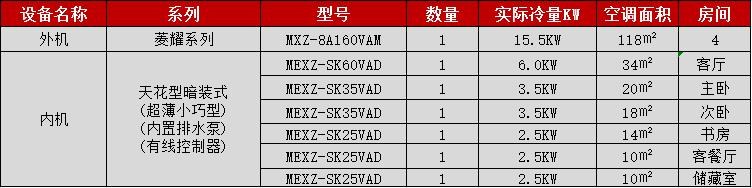

选到一拖六，六台室内机怎么分、每台配多大，是这一页区别于其他拖动数产品的核心。样本给出一套可直接照抄的六路配置：客厅一台 6.0 kW，主卧与次卧各一台 3.5 kW，书房、餐区与储藏区各一台 2.5 kW，六台全部采用天花型暗装式（超薄小巧型），内置排水泵并配有线控制器。

这张表里有一处值得单独算：六台室内机的名义制冷量合计 20.5 kW，除以室外机的 15.5 kW，配置率约为 132%，略高于 JGJ 174—2010 建议的 50%～130% 上限。配置率超过 100% 在行业里称为超配，家用场景通常可以接受，前提是六台不会长期同时满负荷运转；一旦同时开启，各台分到的冷量会比单独运行时少，降温变慢，制热工况受影响大于制冷工况。是否把配置率压到 130% 以内，应由所选品牌的选型软件核算后决定，不按固定百分比拍板。

另一处规律藏在小房间的数值里：书房、餐区与储藏区的单位面积冷量都在 176 W/㎡ 以上，餐区与储藏区甚至到 250 W/㎡，明显高于客厅与主卧。原因不是这些小房间更热，而是室内机有最小容量档，2.5 kW 已经是能选到的下限，配到 10 ㎡ 上，单位面积冷量自然被抬高。小房间的单位面积冷量偏高，是配置率被推高的直接原因之一，这也是同一台主机下不同搭配拉不开差距的地方。

在同一台 15.5 kW 主机上，六台室内机还可以走另外两条路线。下表按投入与隐蔽程度递进列三档，型号与匹数均为常见做法，具体以现场核算为准。

一拖六的系统里，六条支路分布在整套房中，隐蔽工程的工作量与可核对点都比小户型多。下面这张表按施工顺序列出节点，每一节点都能在隐蔽前确认一次。

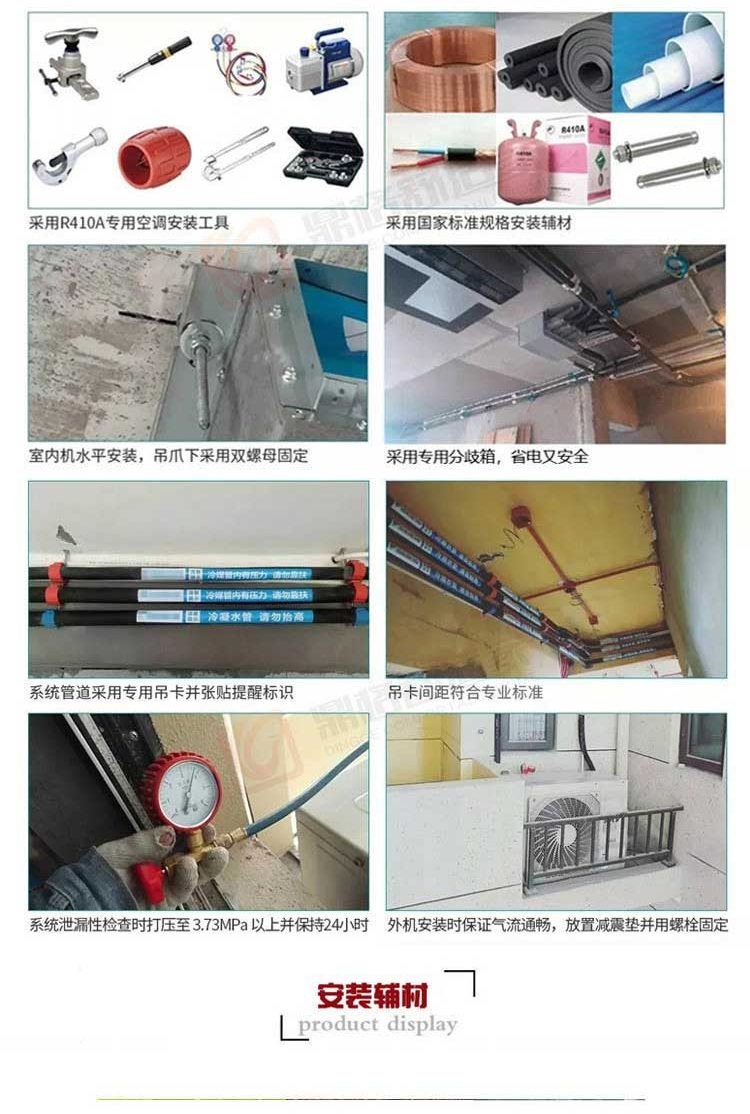

辅材的口径同样落在这张表上。保温棉的密度、冷凝水管的壁厚、信号线的屏蔽方式，都会影响多年之后这套系统的表现。下面这张图把现场常用的工具、辅材与做法放在一起，可与施工现场逐项对照。

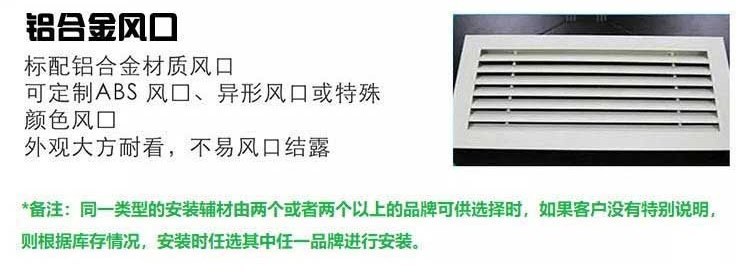

风口形式在出图阶段就要定。标准件为铝合金材质风口，异形或特殊颜色的风口属选配件，需要提前确认开孔尺寸与生产周期，避免封板后再改口。

四川鼎格舒适家承接成都全域及川内各地市州的家用中央空调工程，提供设计、设备、辅材、安装与售后的一体化交付。一拖六的系统管路线条长、涉及房间多，设计与安装由同一方负责，可以减少出图与落地之间的偏差，也便于把六条支路的走向一次性理顺。

工艺侧执行公司《安装工艺白皮书》「鼎格精工 4.0」标准，与本页产品直接相关的条目包括：冷媒管充氮焊接、保压 4.0 MPa 稳压 24 h、冷媒按实测管长定量追加充注、冷凝水管坡度不小于 1%、橡塑保温厚度不小于 15 mm、室内机吊杆加装双重减震垫。这些项目在隐蔽工程验收时逐条对照，验收记录随工程存档。

设备侧执行厂家原厂质保，另有公司增值质保部分，具体年限与范围以签约时的书面约定为准。滤网清洗、冷媒压力检测、冷凝水排放检查等日常维护项目，售后会按约定周期提醒。噪声与散热是室外机长期表现里最影响体感的两个点，样本给出了相应的设计说明。

样本对室外机的标注为普通模式 52 dB(A)、静音模式 47 dB(A)，测试条件为室外温度 25 ℃。家用场景中室外机多安装在阳台或设备平台，与卧室隔一段距离，夜间以静音模式运行时对室内的影响有限；若机位紧邻卧室窗下，宜在方案阶段调整机位或加装导风与隔声措施。

样本对主要零部件的设计使用寿命标注为 24000 小时，约合每天使用 8 小时、每年 300 天可用 10 年。这个数字用来估算整机的使用年限处于什么数量级；实际寿命与安装质量、运行工况和使用频次有关，不作为验收指标使用。
