三菱电机菱尚系列
一拖三家用中央空调适用两室两厅 / 三室一厅 · 建筑面积 75～100 ㎡ · 一拖三系统

一拖三的「三」指室内机的台数，不是房间数。一台室外机经一根主配管引出，再分三路支管，各接一台室内机。落到两室两厅这种户型，常用的一种分法就是主卧、次卧各一台，客餐厅合起来用一台。

把客餐厅合成一台，是家用一拖三里台数最省、也最不容易出错的做法。客厅与餐区之间通常不设隔断，人在这一带的时间集中在傍晚到夜里，用一台容量偏大的内机覆盖两个连通空间，比在餐区另加一台更经济；两间卧室面积小、使用时段与客厅错开，各配一台小容量内机即可。三台内机加在一起，正好对上一套两室两厅的全部日常使用空间。

客餐厅是否合并，取决于平面本身。若客厅与餐厅之间是承重墙隔断，或餐区兼作书房、使用时段与客厅明显不同，也可能各配一台，这时三台的分配要重新核。台数先看平面、再看负荷，不宜先定台数再去套户型。

三菱电机在家用中央空调上按适用户型分档，菱尚是其中的中小户型系列：室内机为薄型风管式，机身厚度对吊顶下挂空间的要求低于同容量的天花板嵌入式机型；室外机按所接室内机的台数与容量配档，本页对应的正是三台室内机的档位。系列归属与型号命名以厂家样本为准，面积区间是常规做法下的常见区间，实际配置仍要按逐间冷负荷定。

本篇的技术内容建立在两张实际表格之上：一张给出室内外机的型号、尺寸、数量与装机房间，另一张列出辅材的品牌与规格。这两张表是本文与同栏目其它篇目最不一样的地方，先把室内外机这张摊开。

全表共三台室内机、一台室外机。三台室内机分两个容量档：主卧与次卧各一台 MEXZ-SK22VA-S1，客餐厅一台 MEXZ-SK56VA-S1，另配一台室外机 MXZ-4C80VA1-CN1。型号里的数字段与额定制冷量相关，按三菱电机常用的命名口径，数字段乘以 100 约等于制冷量的瓦数量级；室外机型号首段的数字与可连接的室内机路数相关。各段含义的准确表述以厂家样本为准，正式选型以选型软件与铭牌标注的额定制冷量为最终依据。

把三台室内机的名义制冷量相加，再除以室外机的名义制冷量，得到的就是配置率。本页的算法是（2.2 + 2.2 + 5.6）÷ 8.0 = 125%。多联机工程技术规程 JGJ 174—2010 给出的范围是 50%～130%，125% 落在区间之内，属于超配但未越界。这台机器的容量分配思路是「外机按同时开启的最大需求定、内机按各房间峰值定」，因此内机合计略高于外机是正常的。

配置率高于 100% 意味着什么，代价要说清：三台内机同时满负荷时，各台分到的冷量会略低于铭牌值，降温速度慢于满配；室外机长期高负荷运行，实测能效也会低于部分负荷状态。家用一拖三同时全开的情况通常出现在盛夏午后或隆冬夜晚，时间占比不高，因此 125% 这一量级在家用场景是可以接受的。判断是否可接受，还应回到所选品牌的选型软件上复核，而不是只看一个百分比。

再看机身尺寸。两台 22 机型的机身是 200×698×450 mm，客餐厅那台 56 机型是 200×948×450 mm，括号里按高×宽×深的顺序读。两台内机的厚度同为 200 mm，差别只在宽度：56 机型比 22 机型宽出 250 mm，这 250 mm 对应的就是更长的换热器。落到吊顶上，宽度差影响的是内机占的横向长度，以及检修口要开多宽；出图阶段把每台内机的尺寸与位置标到吊顶图上，木工封板时就不容易开错口。

室外机 MXZ-4C80VA1-CN1 的外形是 796×950×330 mm，比室内机厚得多，安装位置通常落在阳台、设备平台或外墙支架上。它的摆放要同时满足三件事：机身放得下、出风侧有不被遮挡的散热空间、检修侧留出人能站的位置。一拖三只有这一台外机，机位一旦定下就不好改，因此施工前要先确认平台尺寸与百叶或栏杆的通风格栅是否挡风。

3.1　变频压缩机与容量调节

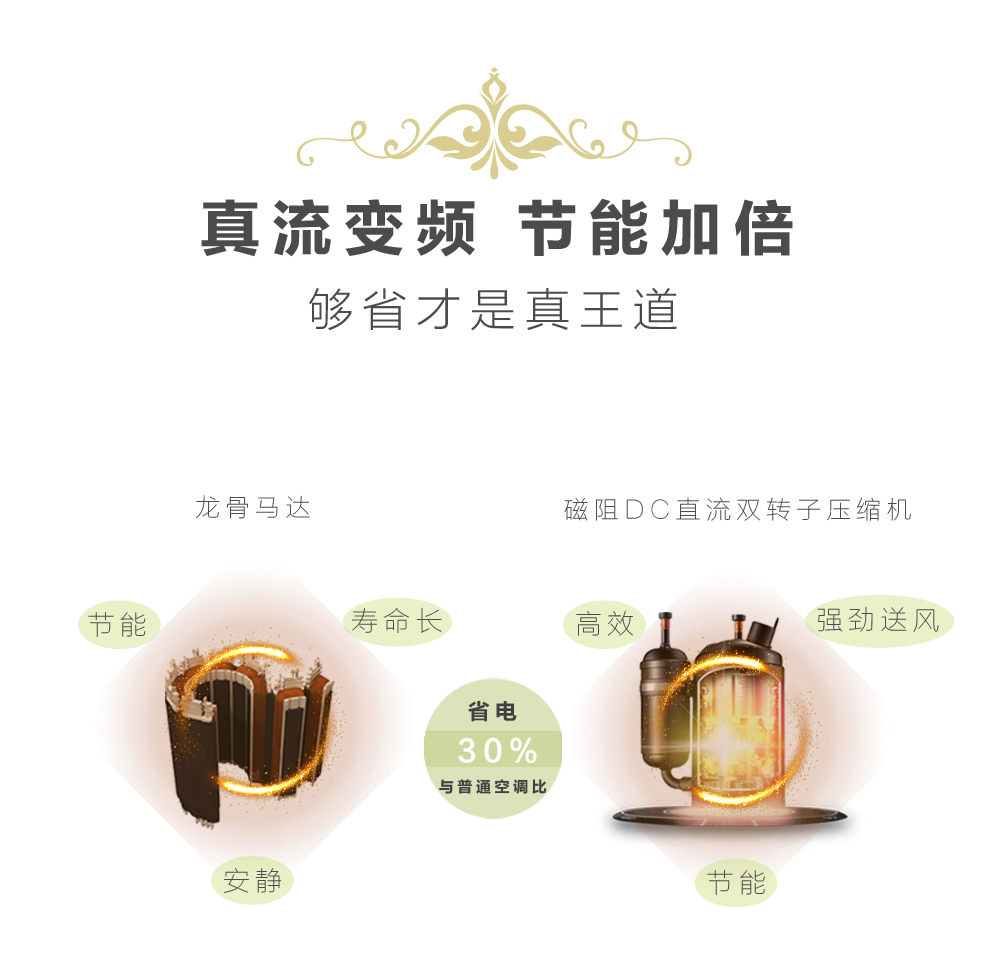

室外机内是一台变频压缩机，转速随室内总负荷连续调整，而不是靠开停机控温。落到使用感受上，转速连续可调带来两点不同：室内温度不随压缩机启停上下摆动；部分负荷时的耗电量低于满负荷。厂家样本把这一部分概括为直流变频压缩机，并给出「省电 30%（与普通空调比）」的表述，这是样本在特定对比条件下的口径，实际省电幅度与运行工况、使用习惯有关，不宜按固定比例推算。

多联机的能效按强制性国标 GB 21454—2021 分级，风冷式热泵型按全年能源消耗效率 APF 划分为 1、2、3 级，名义制冷量不超过 14000 W 时的 1 级限值是 5.20。这本标准与房间空调器用的 GB 21455—2019 是两本不同的标准，多联机看前者；APF 是含制冷季与制热季的全年口径，与只反映部分负荷制冷性能的 IPLV(C) 不能混用。具体能效以设备能效标识或选型样本上的数值为准。

3.2　内机形式与机身厚度

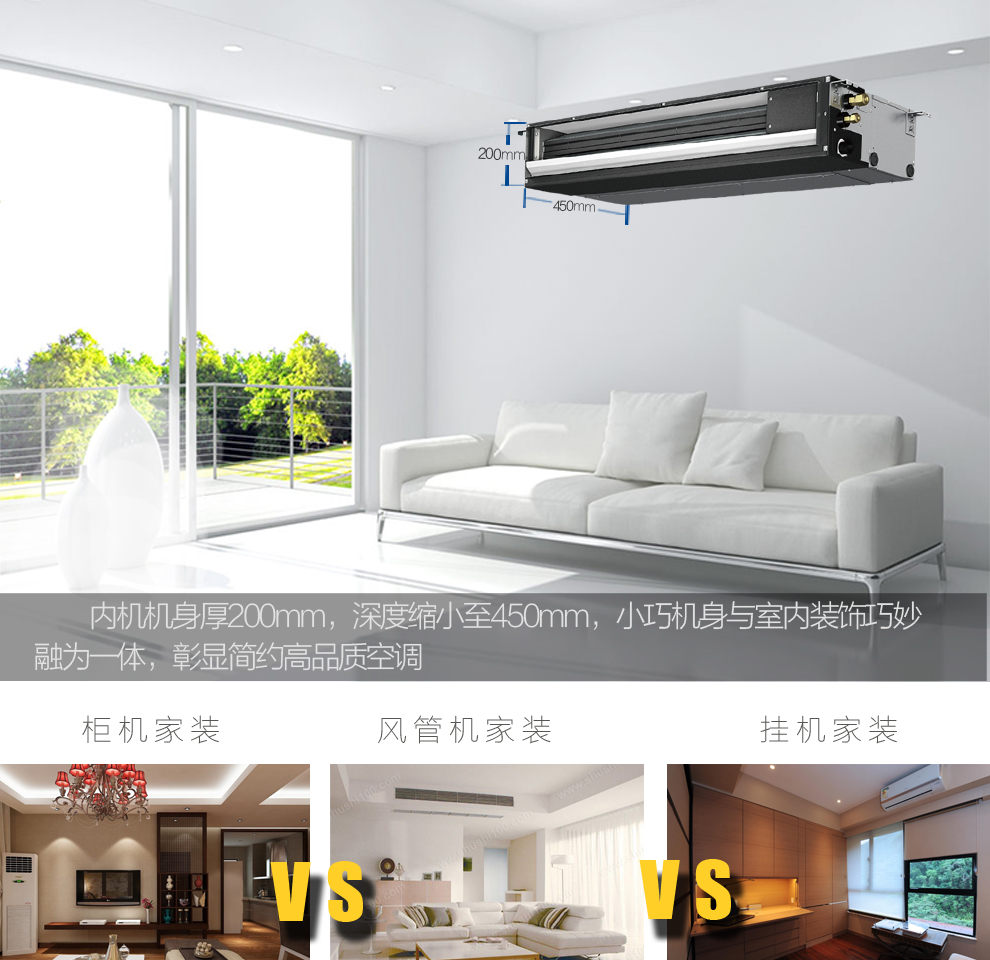

菱尚系列的室内机是薄型风管式，暗装在吊顶里，风口与完成面齐平。与柜机相比，风管式不占地面、不影响家具布置；与挂机相比，风管式没有外露机身，送风沿吊顶面铺开，房间内的气流更均匀。样本对机身厚度的标注是 200 mm、深度 450 mm，这正是配置表里 200×698×450 与 200×948×450 两个尺寸的来处。风管式对吊顶的要求集中在下挂空间：内机机身、冷凝水管与保温层都要在吊顶内占位，出图时要把这几项标高一起排。

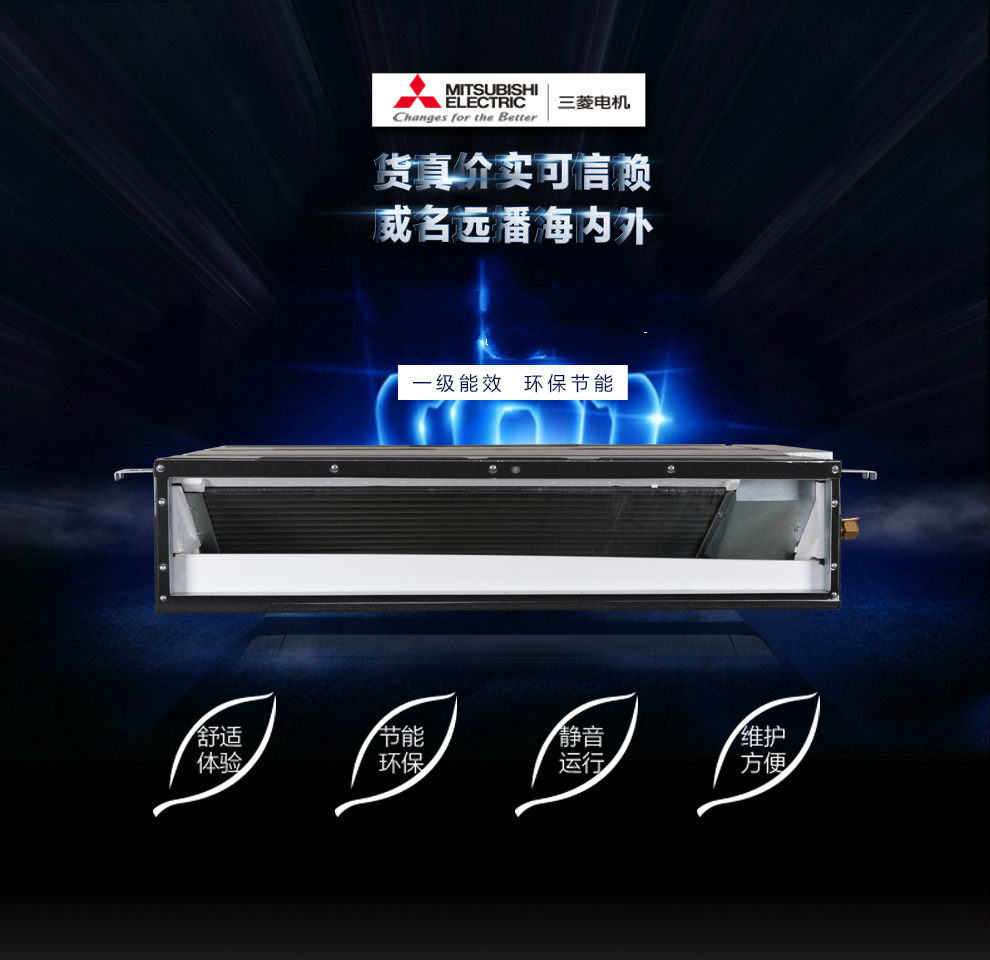

样本把这种内机的优点归纳为舒适、节能、静音与维护方便四项，其中与安装直接相关的是「维护方便」：风管式内机需要留检修口，位置一般在电气盒与接管侧，尺寸要能取出过滤网与电控板。检修口的位置在图纸阶段就要标出，再让吊顶方案去适配这些开口，而不是反过来。

3.3　送风与噪声

薄型风管式内机的噪声来自两处：风机本体运转的声音，以及气流通过风口断面的声音。降低前者靠吊装与减震，室内机用吊杆固定并加装减震垫，避免机身振动沿吊杆传到吊顶龙骨；降低后者靠风速，回风口有效面积不足时断面风速偏高，即使风机本身安静，风声也会明显。工程上常见的处理办法，是把卧室的室内机吊装在卧室门外的走道上方，让送风管接进卧室、回风走门缝或走道回风口，使风机本体不在休息区正上方。内机吊装位置、检修口位置与吊顶标高，需要在木工封板前一起定。

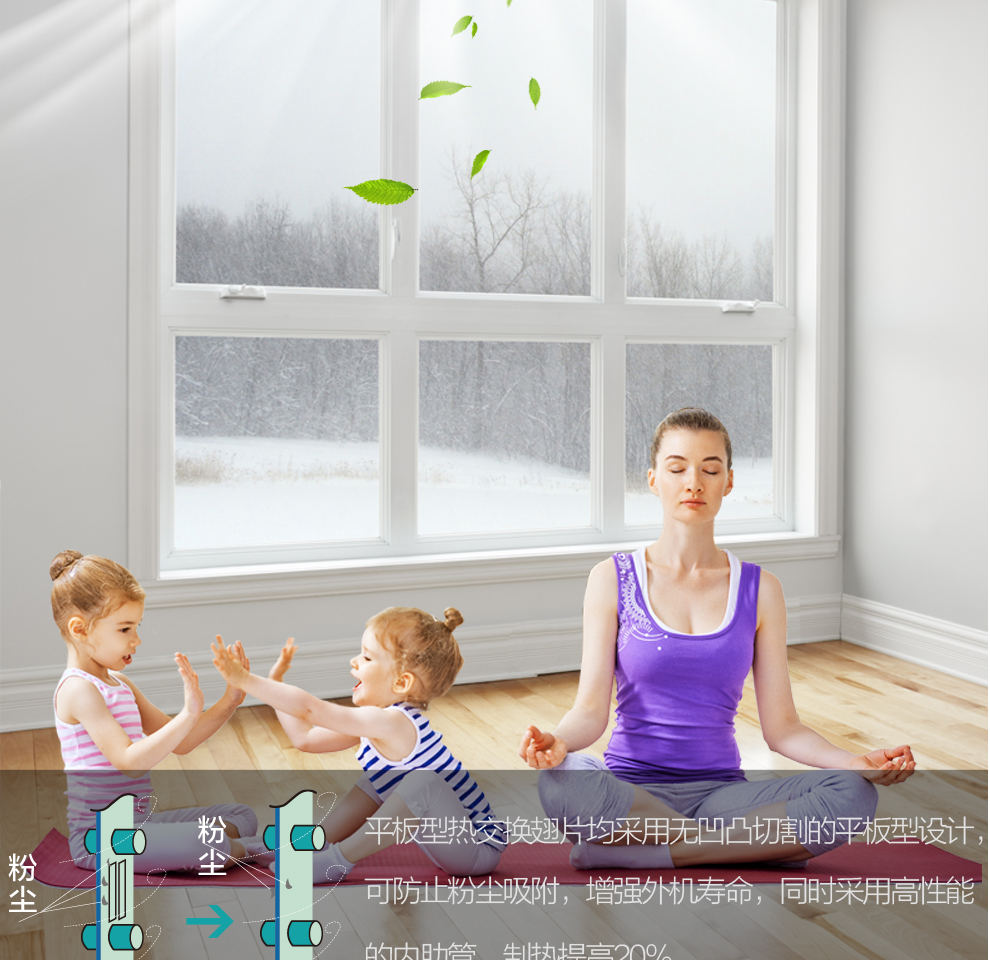

换热部分，样本对换热翅片给出的说明是：平板型翅片采用无凹凸切割的平板设计，可减少粉尘吸附，配合内肋管提升换热。这类描述属于厂家的样本口径，实际换热表现还要看整机匹配与运行工况，不作为独立指标的验收依据。

用面积粗筛时，要区分建筑面积与空调面积。厨房、卫生间不做空调，阳台与柜体占据的部分也不参与制冷负荷，住宅里参与计算的空调面积常取建筑面积的 60%～70%（工程经验概算）。因此同样是 90 ㎡ 的房子，真正要制冷的面积可能只有 60 ㎡ 上下。下表按两室两厅逐间估算，把每一间的冷负荷与配置表里的内机对上。

表中冷负荷指标按住宅夏季设计冷负荷的工程概算取 160～170 W/㎡，这是经验概算值，不挂标准名义。三间房的冷负荷加总落在 8.1～10.0 kW，而配置表里三台内机的名义制冷量合计是 10.0 kW，两者能对上；室外机的 8.0 kW 低于内机合计，对应的就是 125% 的配置率。逐间估算是为了确认每间房配多大内机，室外机的容量则按同时使用的总需求来定，这两件事不能混为一谈。

本页配置主要面向两室两厅，建筑面积常见落在约 75～100 ㎡ 区间（按空调面积系数与逐间负荷反推，属工程经验概算）。同样是两室两厅，南向或西向落地窗多、外墙面积大、位于顶层的房子，负荷会明显高于中间层北向的房子，所以逐间算冷负荷这一步不能省。成都属夏热冬冷地区，夏季空调室外计算干球温度 31.8 ℃、湿球温度 26.4 ℃，冬季空调室外计算温度 1.0 ℃、供暖室外计算温度 2.7 ℃，湿度偏高，除湿量要在负荷里单独考虑，不宜只按干球温度选型。

同一台室外机 MXZ-4C80VA1-CN1，三台室内机的形式与容量分配可以有几套做法。差别不在主机，而在每间房配多大内机、用风管式还是壁挂式。下表按投入与观感递进列三档，型号与匹数均为常见做法，具体以现场核算为准。

三档里，本页配置表对应的接近「风管式暗装」这一档：三台内机全部走风管式，客餐厅那台 56 机型暗装在客厅吊顶内，两台 22 机型分管主卧与次卧。若吊顶条件有限，也可以把卧室那一台换成壁挂式明装。室内机型号并不需要统一，各内机的容量档与房间负荷匹配即可；风管式与壁挂式混搭时，接管长度与支路管径不同，需要在出图阶段一并核算，避免某一支路冷媒分配不足。

设备之外的另一半是辅材。中央空调属于隐蔽工程，铜管、保温、冷媒、电线与穿线管都要在吊顶封板前完成敷设，之后长期藏在结构里，出问题多半不是当场暴露。下面这张清单来自本页配置表的辅材部分，逐项都可以在材料到场时对照实物核对。

先把铜管这一项说透。清单里的被覆式一体保温铜管共四种管径：Φ6.35×0.8、Φ9.52×0.8、Φ12.70×0.8、Φ15.88×1.0，乘号后面是管壁厚度。四种管径不是随意配的，而是对应系统里不同的段落，壁厚随管径增大而加厚。把管径与用途对上，是看懂这张清单的关键。

表里的分段是工程做法口径（★工程经验），具体到每一段用哪一档管径，以厂家配管表与设计图为准。可以核对的部分是：到货铜管的管径与壁厚，应当与清单和图上的标注一致，尤其 Φ15.88 一档要认准 1.0 mm 的壁厚，不能用同管径的薄壁管顶上。此外，清单标注的是「被覆式」一体保温铜管，指的是铜管在出厂时已经在外壁包好一层发泡保温护套，现场不再单独穿保温管。

为什么家用一拖三要用被覆一体保温铜管，而不是现场穿管？现场穿管是把裸铜管先敷好，再逐段套上保温管。套管时管与保温之间难免留缝，弯头处尤其难贴合，缝隙处的空气会形成冷凝面；夏季铜管表面温度低，潮湿空气一接触，护套内壁就可能结露、滴水。被覆式铜管的保温层在工厂贴合，与管壁之间没有现场操作造成的空隙，接缝规则、外观整齐，护套本身还能起到一定的耐温、耐潮与机械防护作用。代价是单价高于裸管加现场保温，且管路转弯半径受护套限制，布管要预留更宽松的走向空间。

冷媒用的是 R410A，清单标注产地为美国，品牌杜邦。R410A 是两种制冷剂的混合物，工作压力高于早期的 R22，系统内的铜管壁厚、阀件与仪表量程都要按 R410A 的参数匹配，不能用 R22 时代的配件顶替。冷媒补充量应按液管长度计算并记录，不凭感觉追加。

电气部分清单列了三样。电源信号线 PVV 4×1.5mm² 标注品牌津成（成都），是把室外机与室内机的电源回路接起来的线；PVV 中 V 表示聚氯乙烯绝缘，4×1.5 表示四芯、每芯 1.5 mm²。信号控制线 PVVP 2×0.5mm² 比电源线细，用于内机与外机之间的信号传输，型号里多一个 P 表示带屏蔽层，作用是抵挡变频器与电机产生的电磁干扰，避免信号误触发。PVC 穿线管 Φ16 标注品牌多联（成都），把电线包在管内走吊顶，起到固定与保护作用，管径 Φ16 与 4×1.5 的线径是配套的。

这几样辅材在报价单上容易被写成「辅材一批」，一旦如此，规格、品牌与线径就无从核对。把它们逐项写明型号与产地，材料到场时才有对照的依据，这也是配置表里保留品牌与规格一栏的意义。

设备与辅材进场之后，先做材料核对，再进入隐蔽工程施工。下表是本页配置涉及材料的到场核对项，可以在开箱与开工前逐条对照。

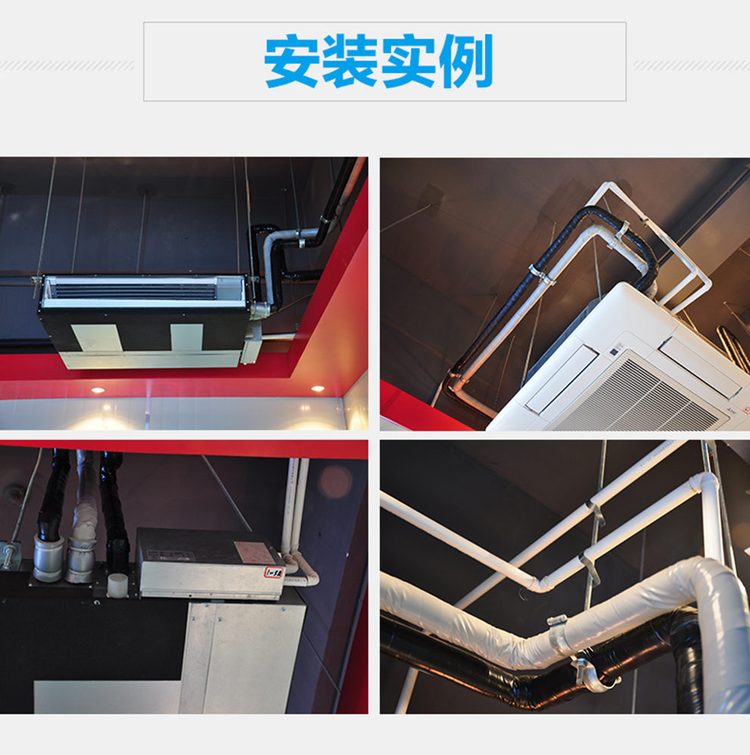

隐蔽工程的核对项集中在管路本身。铜管在充氮保护下焊接，减少管内氧化皮；管路走向横平竖直、少走直角弯，减少冷媒循环阻力；铜管吊卡支架间距按 80 cm 设置；焊接完成后做气密性试验与抽真空，并记录冷媒追加量。冷凝水排水管的坡度按不小于 8‰ 执行，这是施工质量验收规范 GB 50243—2016 的口径，工程上按 1% 执行，留出余量以抵消支架间距偏大、中途被其它工种踩压带来的坡度损失；排水管出口处设水封，水封高度不小于 50 mm，作用是防止机组内负压把水封抽走、冷凝水倒吸。

四川鼎格舒适家承接成都全域及川内各地市州的家用中央空调工程，提供设计、设备、辅材、安装与售后的一体化交付。一拖三这类机型对管路分段与吊顶配合的要求高于分体机，设计与安装由同一方负责，可以减少出图与落地之间的偏差。工艺侧执行公司《安装工艺白皮书》「鼎格精工 4.0」标准，其中与本页产品直接相关的条目包括：冷媒管充氮焊接、保压 4.0 MPa 稳压 24 h、冷凝水管坡度不小于 1%、室内机吊杆加装双重减震垫，这些项目在隐蔽工程验收时逐条对照，验收记录随工程存档。

设备侧执行厂家原厂质保，另有公司增值质保部分，具体年限与范围以签约时的书面约定为准。品牌方面，三菱电机在 2017 年 6 月 27 日获吉尼斯世界纪录认定为采用线性贯流风机的世界最长寿空调品牌（49 年 258 天），同期另有 42 款产品获美国「能源之星」能效项目认定，这些属于厂家公开的品牌信息，可作为了解品牌的背景，具体到本页设备仍以型号与铭牌为准。
