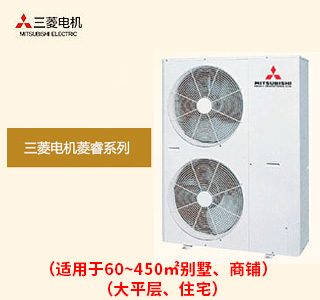

菱睿是三菱电机家用中央空调三个系列里容量最大的一档，适配区间 60～450 ㎡，面向四室一厅、五室二厅、别墅、大平层与商铺。菱尚面向小户型，菱耀覆盖中间段，菱睿把覆盖面拉到最宽，主机容量与可连接的室内机台数都随之上调。三个系列的差别落在两处：所能连接的室内机台数，以及适配的面积区间。

商铺与大宅的使用曲线和小户型不同。商铺营业时段集中、人员密度高、外门频繁开启，逐间冷负荷的峰值远高于住宅；别墅与大平层则是房间多、面积跨度大，同一时刻各房间的使用率并不高。这两个特点共同决定了菱睿这类大容量系列的配置逻辑——不能只看总面积乘一个冷量指标，而要分开看峰值负荷与同时使用率：前者决定每台室内机选多大，后者决定室外机选多大。

表 1　三菱电机家用中央空调三个系列的定位对照（信息取自产品中心栏目页，随厂家调整）

系列	常用配置	适配面积区间与适配户型	本页在售
菱尚	一拖三、一拖四与系列整机	60～120 ㎡；两室、三室、公寓、小户型	4 款
菱耀	一拖五、一拖六与系列整机	80～300 ㎡；三室、四室、大户型、别墅	3 款
菱睿	一拖七与系列整机	60～450 ㎡；四室、五室、商铺、别墅、大平层	2 款

把这张表与实际配置的关系理一遍：面积区间只是把系列与户型做了一个粗对应，真正落到一台机器上，仍然是逐间算负荷、再按同时使用率校核外机容量。中央空调栏目下另有 1 款保温管配件，与整机分开计数。系列归属与型号命名以厂家样本为准。

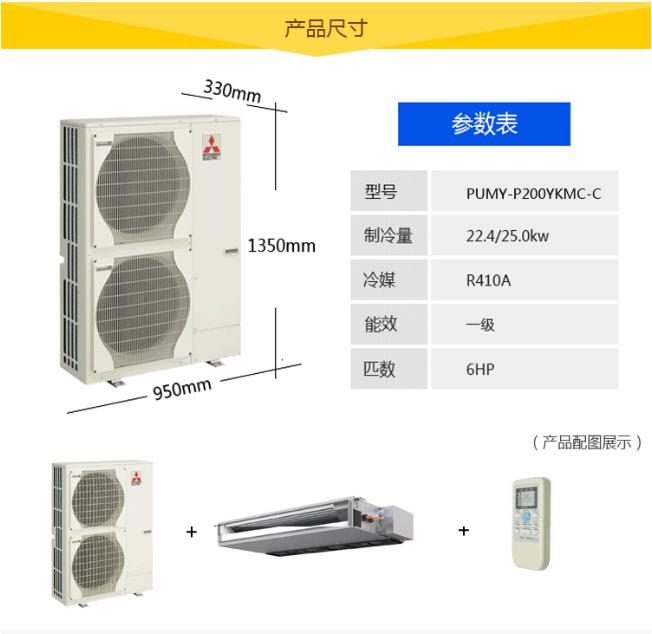

本页对应的菱睿一拖七落在一台 PUMY-P200YKMC-C 的室外机上。样本参数表给出的标注是：制冷量 22.4 / 25.0 kW、冷媒 R410A、能效「一级」、匹数 6HP。这一档属大容量侧出风机型，机身横向尺寸大，对机位进深与通风间距的要求高于小容量系列。

样本对同一台 PUMY-P200YKMC-C 存在两处口径不一致：参数表把匹数写成 6HP，配置表写成 8P；机身尺寸一处写 1350×950×330 mm，另一处写 1338×1050×330 mm。两处的差别来自标注排列方式与机型代次，容量档本身没有变。选型以当期样本为准，进场后再用设备铭牌复核一次，是安装前必须做的一步。

能效方面，家用多联机执行 GB 21454—2021 的能效等级划分，本页机型名义制冷量落在 14000 W 至 28000 W 一档，对应 1 级 APF 4.80、2 级 4.30、3 级 3.50。样本标注「一级」，具体数值以能效标识与到货铭牌为准。需要区分的是，APF 是全年制冷与制热综合折算的口径，IPLV(C) 只是部分负荷制冷口径，两者不可横向比较，多联机自 2022-11-01 起以 APF 作为主要能效评价指标。

2.1　室外机位在大宅里的校核

大容量机型的机位不是「放下机身」就算数。本页机型参数表标注的机身尺寸为 1350×950×330 mm，配置表标注为 1338×1050×330 mm，两个口径都说明机身在一个方向上接近一米四。进深只有 330 mm，窄，但高度接近一米，机位上方不能压得太低，否则出风受阻。

校核的顺序是先定机位数量，再看通风间距，再核对检修可达。单套系统只用一处机位；若采用两套分区，机位数量随之增加，同层多台机组共用一个平台时，机组之间要留出进风与检修间距，避免互相回风短路。出风侧与墙角、百叶、燃气管之间的净距，按所选机型样本的要求留足，不按小容量机型的经验值套。成都及周边的大平层常把机位留在阳台或设备平台，进深往往比图纸上紧张，这一项在测量阶段就要核定。

3.1　变频涡旋压缩机

室外机内是一台直流涡旋式压缩机。涡旋结构的两个螺旋盘一个固定、一个作偏心平动，气体在月牙形腔体里被连续压缩，没有吸气阀与排气阀这类往复部件，运转时的振动源更少。变频的含义是压缩机的转速随室内总负荷连续调整，而不是靠开停机来控温。

落到使用上，转速连续可调带来两点差别：室内温度不随压缩机的启停上下摆动，部分负荷下的耗电也低于满负荷。菱睿这一档主机容量大，夏季多数时段落在部分负荷区，转速的调节范围比容量本身更影响实际耗电。样本对这一点的表述是「全速稳定高效率」，指压缩机在不同转速下都能维持较高的效率。

3.2　换热与风扇

样本在四项技术说明里给出的可核对内容有三条：室外机风扇采用 DC 电机驱动，同容量下效率比 AC 电机高 60%（样本标注值）；采用防积尘式平板翅片配直流涡旋压缩机，全速运行维持效率；系统采用分歧部件集中分支，减少配管连接点并有助于降低运转噪音。

这三条落到现场对应三件事：风扇的变频调速、翅片的防积尘结构与压缩机的运行稳定性、以及分支集中的焊口与检修面减少。防积尘翅片的价值在大宅里更明显——室外机位若贴着绿化或临街，翅片积尘会让散热受阻，可清洗、不易积尘的翅片结构能减缓这一过程，但仍需按周期清洗。

3.3　分歧部件在多楼层里的位置

菱睿系列样本标注为「分歧管（或分歧集管）连接」，另有样本突出分歧部件集中分支在减少配管连接点与降低运转噪音上的作用。行内两种做法——逐级分歧管（T 形接头）与分歧箱集中分支——在焊口数量与检修面上的差别，同栏目的具体配置页已有对照，本页不逐项重复。本页关心的是它在多楼层住宅里的位置：一套系统跨越两层以上时，分歧部件放在哪一层、要不要每层各设一处，直接影响管长、走线与检修，这一点放在 04 章展开。

3.4　智能静音模式

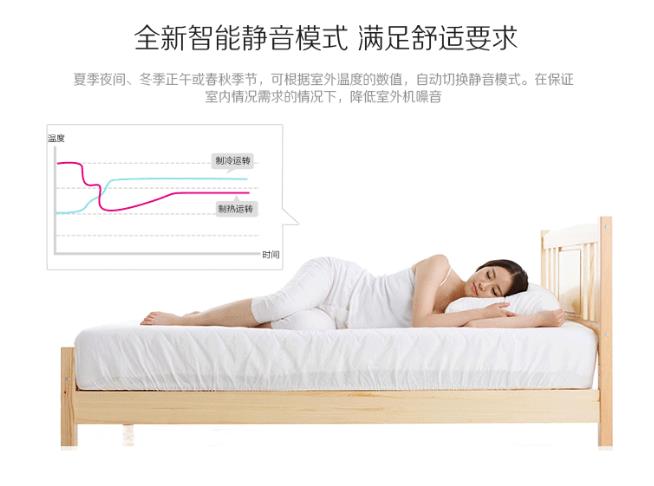

样本标注「全新智能静音模式」：夏季夜间、冬季正午或春秋季节，可根据室外温度数值自动切换静音模式，在满足室内需求的前提下降低室外机运行噪声。静音模式的具体噪声值随容量档与测试工况不同，本页不引用其他容量段样本的数值，以所选机型的样本与铭牌为准。

落到大宅，室外机常与卧室共用一面外立面。夜间时段自动进入静音模式，对紧邻机位的卧室影响相对有限；若机位正好在卧室窗下，仅靠静音模式不足以消除影响，要在方案阶段调整机位或加装导风与隔声措施。

这一章是本页的重点。菱睿覆盖 60～450 ㎡，跨度里既有单层的大平层，也有两层以上的复式与别墅。同样一套室外机，放在单层与放在多层，要解决的问题并不一样：单层的主要矛盾是长管路与送风距离，多层的主要矛盾是垂直立管与楼层间的检修。下面按五个问题分开讲。

4.1　单套系统能覆盖多大面积

单套系统能覆盖多大面积，不是一个固定数字。它由三个变量决定：室外机容量、逐间冷负荷之和、以及同时使用率。室外机容量在样本上是明确的（本页机型 22.4 / 25.0 kW），另外两个变量要靠现场核算。

核算的第一步是逐间算负荷，把每个房间按面积、朝向、窗墙比与层高估出一个冷负荷，加总得到「全开负荷」。第二步是拿全开负荷与室外机容量比，得到配置率。配置率的定义是各室内机名义制冷量之和除以室外机名义制冷量（GB/T 18837—2015 称之为「配置率」），JGJ 174—2010 建议家用多联机宜控制在 50%～130%。配置率超过 100% 即「超配」：全部室内机同时满负荷时，各内机分不到足额冷量，降温变慢，室外机长期高负荷运行、能效实测值下降，制热工况受影响大于制冷工况。

第三步是按同时使用率校核。大宅房间多，全开的概率低，客厅、餐厅、卧室、书房的使用时段彼此错开。把每个房间按最不利情况算出的冷量简单相加，再据此选一台超大主机，结果是主机长期轻载、效率偏低、机位也更难安排。较稳妥的做法是：逐间定内机容量，按分区（例如每层一组）估出同时使用系数，用「全开负荷 × 同时使用系数」得到的值去对应外机容量档，再回到配置率区间里复核。★工程经验，同时使用系数按户型与使用习惯确定，不同家庭差异较大。

4.2　跨楼层的立管与分歧部件

复式与别墅的室内机分布在两层以上，冷媒管要从室外机所在的楼层上行或下行到各层，垂直方向的这一段通常称为立管。立管的走向、每层分歧部件的位置、以及检修口在楼层间怎么留，是这一段要处理的三件事，口径见下表。

分歧部件要不要每层各设一处，是跨楼层里最常被问到的一条。若把全部分支都集中在一层的箱体上，支管就要从这一层再分散到各层，走线更长、交叉更多；若在每层设一处分支点，就近把该层的室内机分组，立管只承担「层间主干」的角色，不承担「层内分配」。后者对管长控制与后期检修都更有利，也便于把该层的检修口集中在一处。具体采用哪种形式，取决于所选机型的分歧部件规格与允许的支路数量，以样本与选型软件为准。

检修口在楼层间还有一个容易忽略的细节：同一套系统里，上层可能做满吊顶、下层是无吊顶的挑空或原顶，检修条件并不对称。约定做法是把分歧部件放在有检修条件的楼层，或与回风口合并，保证每个分支点都能通过一处开口到达。室内机的检修口要留在电气盒与接管侧，开口尺寸需能取出过滤网与电控板。

4.3　两套系统分区与单套扩容的取舍

当房间数超过单套系统的连接台数上限，或存在需要独立管理的区域（例如商铺与自住同址、主楼与附楼），就要在「一套大系统扩容」与「两套系统分区」之间做取舍。两种路线各有代价，判断的依据是使用时段与故障影响面。

一条实用的判断口径：如果所有房间的使用时段高度重合（例如分租商铺或长时间满员的办公区），优先考虑两套分区，让每套的负荷都留有余量；如果房间的使用时段彼此错开（住宅的卧室与起居区就是这种关系），单套扩容往往更经济，只有在房间数确实超过连接台数上限、或需要分区管理时，才转到两套分区。★工程经验。

4.4　大平层与复式的差别

大平层是单层超大面积，主要矛盾在平面的尺度上：室内机分散在一个大平面上，最远一台的管长与送风距离被拉长，室外机位通常在阳台或设备平台，进户点要尽量靠近平面的几何中心，让各条支管的总长度趋于均衡，而不是让某一台拉出很远、其余几台很短。

复式与别墅是多层，主要矛盾转到垂直方向：立管与各层的分歧部件如何布置，室外机位落在哪一层决定了落差的符号——室内机在室外机之上，还是之下，两种情形的允许落差范围并不相同。带地下室、楼中楼，或室外机装在屋顶的户型，落差往往比管长更容易成为限制条件。

单层与多层有一条共同的原则：出图阶段要把每台室内机的位置、预估管长与落差标在图纸上，把「最远一台不超限」作为约束条件，再在剩余方案里选管路更短的一种。单程管长、落差与总配管长度的具体上限随容量档不同，样本与设计手册按档列出，本页不逐一罗列——这一部分与同栏目的具体配置页分工：配置页讲某一拖 N 的管路参数与冷媒追加，本页讲跨楼层时的组织方式与取舍。

4.5　室外机位在大宅里的布置

大宅的室外机位布置看三件事。机位数量：单套系统一台，两套分区则按分区数增加，或把多台机组并排放在同一平台上，此时机组之间要留出进风与检修间距，避免互相回风短路。通风间距：大容量机身的横向尺寸接近一米四，出风侧与遮挡物的净距要按所选机型样本的要求留足，不能按小容量机型的经验值套。噪声对相邻房间的影响：室外机常与卧室共用一面外立面，夜间以静音模式运行可降低影响；若机位紧邻卧室窗下，宜在方案阶段调整机位，或加装导风与隔声措施。

成都及周边的大平层与别墅，机位多在阳台、设备平台或屋顶，夏季高温时段若通风不畅，容易触发降频保护。把这三件事在方案阶段一次核对清楚，比安装后再调整机位代价小得多。

大宅的建筑面积与真正需要制冷的地面面积差得比较多。公摊、阳台、厨卫与固定柜体不参与制冷负荷，工程经验上，套内厨房与卫生间不做空调时，参与计算的空调面积常取建筑面积的 60%～70%（★工程经验概算）。一套建筑面积 200 ㎡ 的房子，空调面积大致落在 120～140 ㎡ 之间。

比较稳妥的做法是按分区、逐间地算，而不是拿总面积套一个匹数。住宅夏季设计冷负荷概算为高层 80～120 W/㎡（★工程经验概算，不可挂国标名义），实际取值要结合朝向、层高、外墙保温、窗墙比与是否有西晒调整。大宅房间多、各间条件差异大，差异会被平均值掩盖，因此分区算比总量算更接近实际。下表是一套两层住宅的分区估算示例。

把六间房的冷负荷加总，落在 18.5～23.0 kW 之间，这是「全开」情形下的峰值。若六间房在同一时刻全开，主机容量要能覆盖这个区间；若按住宅常见的错峰使用，同时使用系数取 0.6～0.8，主力负荷落在 11～18 kW 量级，与本页机型 22.4 / 25.0 kW 的容量档相比留有余量。这也说明为什么大宅的主机容量不能只按总面积反推，而要回到同时使用率上。

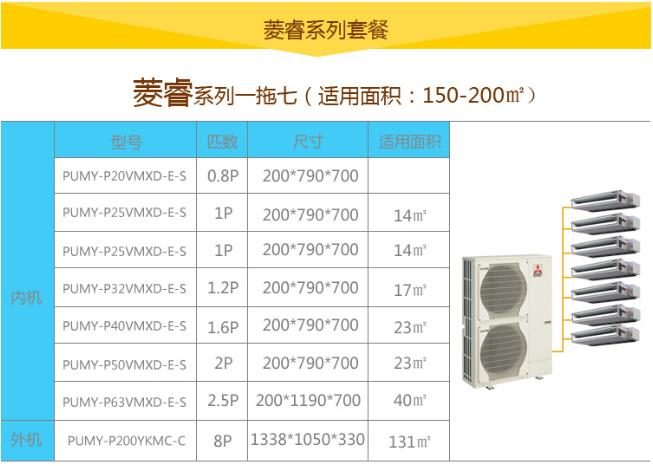

菱睿系列样本给出的「一拖七」套餐，适用面积标注为 150～200 ㎡，由一台室外机与七台天花型暗装室内机组成。样本的配置表把七台室内机按型号、匹数、机身尺寸与适用面积逐台列出，室外机单独一行，机身尺寸与适用面积一并标注。下表照样本转录，供核对量级。

值得留意的是大机身与小机身的分界：前六款室内机的机身尺寸都是 200×790×700 mm，只有最大的 P63 变成 200×1190×700 mm，长度方向多出 400 mm。选中 P63 的房间，吊顶里要预留的长度随之增加，这一点在出图阶段就要与吊顶尺寸对上。七台室内机全部为 200 mm 厚，机身高度一致，吊顶下挂高度由这一项统一决定。

配置率是这套配置背后的核算方式：把七台室内机的名义制冷量相加，除以室外机的名义制冷量。样本配置表只给了匹数，没有逐台标注千瓦数，按行业习惯口径 1 匹约折合 2500 W 估算，七台内机合计约 10.1 匹，折合约 25.3 kW，与室外机的 25.0 kW 基本相当，配置率约 101%，落在 JGJ 174—2010 允许的 50%～130% 区间内。★该折算用的是行业习惯值，不是样本标注值，正式选型应以样本上每台室内机的名义制冷量（kW）累加为准。

把配置率落在 100% 上下的意义是：七台室内机同时满负荷时，主机基本能覆盖，但没有富余；房间多、同时使用率高的家庭，倾向于留足余量，房间数更多时干脆转到两套分区（见 4.3）；平时只有两三间在用的，可以在核算后适当下压内机容量。两种做法的差别不在制冷速度，而在全开时还剩多少余量。

大宅的系统里，室外机数量少，主机侧的工作量反而不大；真正决定使用效果的是吊顶与楼层里那一部分——多路支管的走向、跨楼层的立管、冷凝水管的坡降、保温与固定方式。这一部分封板之后就看不见了，因此每一道工序都要在隐蔽前确认。

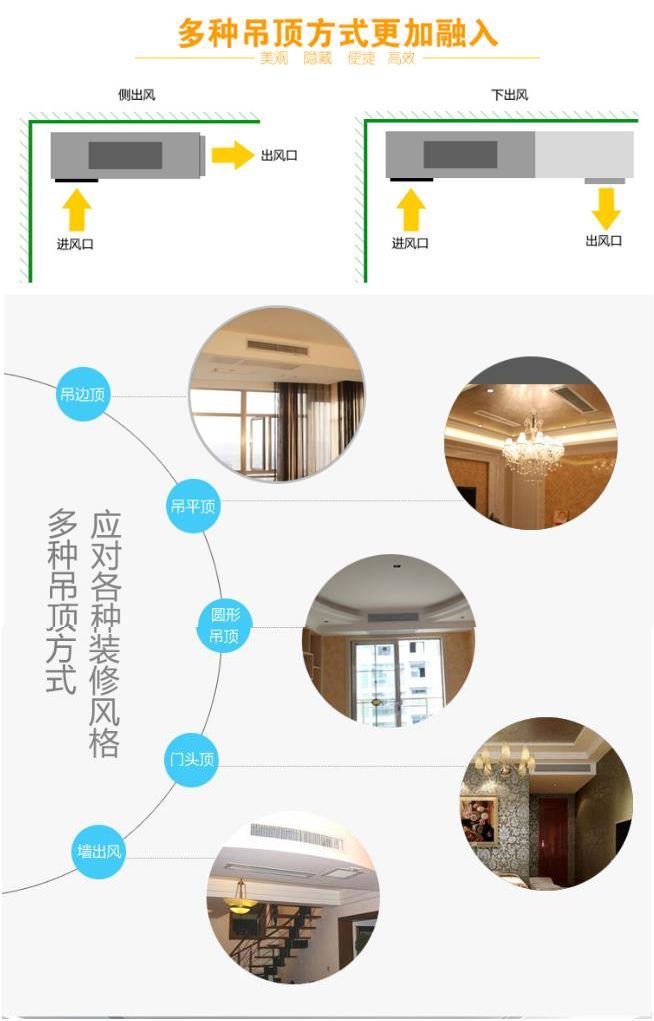

室内机的送风方向决定了吊顶怎么留口。样本把两种基本形式列了出来：侧出风是机身躺下、风口朝侧面，进风在下（或后），出风从侧面水平吹出；下出风是机身正面朝下，进风在下、出风朝下。大平层的长管路送风多用侧出风，让气流贴着吊顶走；挑空或大面积空间的中央送风则用下出风。风口形式又要和吊顶造型对上，样本给出的常见造型有吊边顶、吊平顶、圆形吊顶、门头顶与墙出风几种。

跨楼层时，吊顶与楼层的对应关系要一起看。同一套系统里各层的吊顶条件往往不对称，上层满吊顶、下层原顶的情况并不少见，因此室内机与分歧部件的检修口要在图纸上按层标注清楚，再让各层的吊顶方案去适配这些开口，而不是反过来。

辅材的口径同样落在这张表上。保温棉的密度、冷凝水管的壁厚、信号线的屏蔽方式，都会影响多年之后这套系统的表现，属于单价不高但不宜压缩的部分。风口形式在出图阶段就要定：标准件为铝合金材质风口，异形或特殊颜色的风口属选配件，需要提前确认开孔尺寸与生产周期，避免封板后再改口。

四川鼎格舒适家承接成都全域及川内各地市州的家用中央空调工程，提供设计、设备、辅材、安装与售后的一体化交付。菱睿一档的系统覆盖面积大、涉及楼层与房间多，设计与安装由同一方负责，可以减少出图与落地之间的偏差，也便于把跨楼层的立管与各层分支一次性理顺。

工艺侧执行公司《安装工艺白皮书》「鼎格精工 4.0」标准，与本页产品直接相关的条目包括：冷媒管充氮焊接、保压按厂家要求执行并留稳压记录、冷凝水管坡度不小于 8‰、管路橡塑保温连续错缝、室内机吊杆加装双重减震垫、立管穿楼板处加套管并封堵。这些项目在隐蔽工程验收时逐条对照，验收记录随工程存档。
