乐腾 PE 中央空调被覆保温管空调冷媒管专用一体保温管 · 铜管 Φ15.88×1.0 mm · 保温层 15 mm · 30 m/卷

这是一款辅材，不是整机。中央空调的热泵主机与室内机只负责制冷与制热的「产生」，真正把冷量从主机送到每个房间的，是穿在吊顶里的那两根冷媒管 —— 一根走液体的细管，一根走气体的粗管。乐腾 PE 被覆保温管就是为这两根管配套的成品管：内芯是空调冷媒管用的无缝紫铜管，外面包着发泡保温层，已经在工厂压成一根完整的成品。

把这一类产品单独成页，是因为它在系统里承担的角色和整机完全不同。整机的容量、能效、连接台数决定系统的「上限」，辅材管路的保温质量决定的却是「能不能长期稳定地达到这个上限」。冷媒管内外温差大：夏季管内冷媒温度明显低于室内空气，冬季制热时又高于室温。管壁若直接裸露在吊顶里，夏季会在外壁结露、滴水，冬季则会向吊顶内散失热量。保温层的作用就是把这一层温差隔在铜管与其周围空气之间。

被覆一体管与「光铜管 + 另买保温管现场套」是两条不同的路子。两者都能保温，差别落在接点数量与现场工序上：一体管的保温层在工厂一次成型，管身连续；分体做法则要在现场把一截一截的保温管套到铜管上，每一截的两端都是一处接缝，需要用胶带或胶水封口。封口不严的地方，正是日后最容易结露的位置。

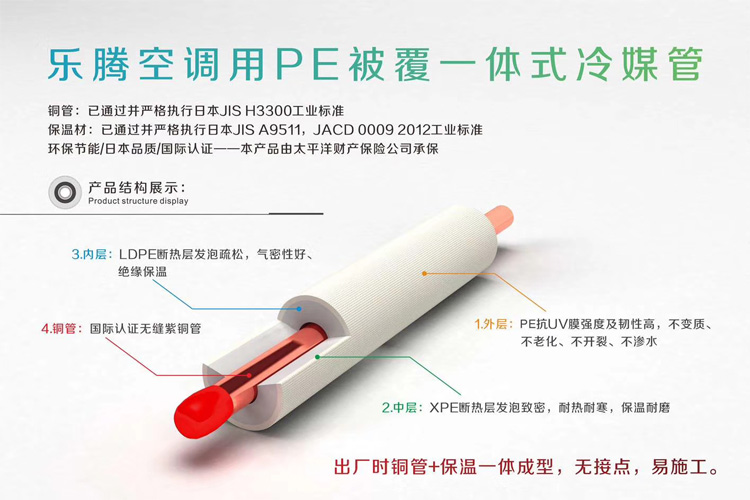

厂家给出的产品结构图把这一根管子由外到内分成了四层，每一层各管一件事，从外向里依次是抗紫外与抗老化的外皮、承担主要保温的中层发泡、贴合铜管的内层发泡，以及最里面的紫铜管。四层在一次成型工艺里被压成一体，因此管身看不到层与层之间的接缝。

2.1　各层为什么这样分工

把「抗老化」放在外层，是因为这层膜直接面对吊顶里的环境：灰尘、潮气与温度反复变化都在这一层发生。PE 抗 UV 膜的抗紫外与抗开裂特性，针对的是管路在未封板期间可能受到的光照与磕碰。把「致密发泡」放在中层，是因为这一层既要阻隔热量，又要在穿管、弯管时承受挤压，发泡越致密，回弹与耐磨表现越稳定。把「疏松发泡」放在内层，是为了让保温材与铜管外壁之间更好贴合，减少缝隙里的空气对流 —— 空气一旦能在缝隙里流动，就会形成局部的冷桥。

内芯是整根管子里唯一承压走冷媒的部分，执行的是空调铜管标准。这一层的壁厚直接关系到焊接与保压时的表现，因此在样本上把「外径 × 壁厚」成对标注，选购与验收时都要按这一对数字来核对。

2.2　一体成型与现场二次穿管的差别

两种做法的物理区别很直接。一体管的保温层是一个连续的整体，热量只能从铜管经保温材向外传递，路径单一且没有缺口；现场穿管保温的管身由若干截保温管拼成，每一截的端面都是一处需要人工封口的接缝，接缝质量取决于现场手法，也是保温路径上相对薄弱的位置。

现场工序上也有差别。一体管到现场后只需要按长度下料、弯管、焊接，保温这一步在出厂时已经完成；二次穿管则要先铺铜管、试压，再把保温管一段段套上去，多一道工序，也多一次在铜管表面来回推拉的机会 —— 推拉过程中若保温管端面刮到焊缝，反而可能破坏保温层的完整性。这就是一体成型在施工侧的价值所在。

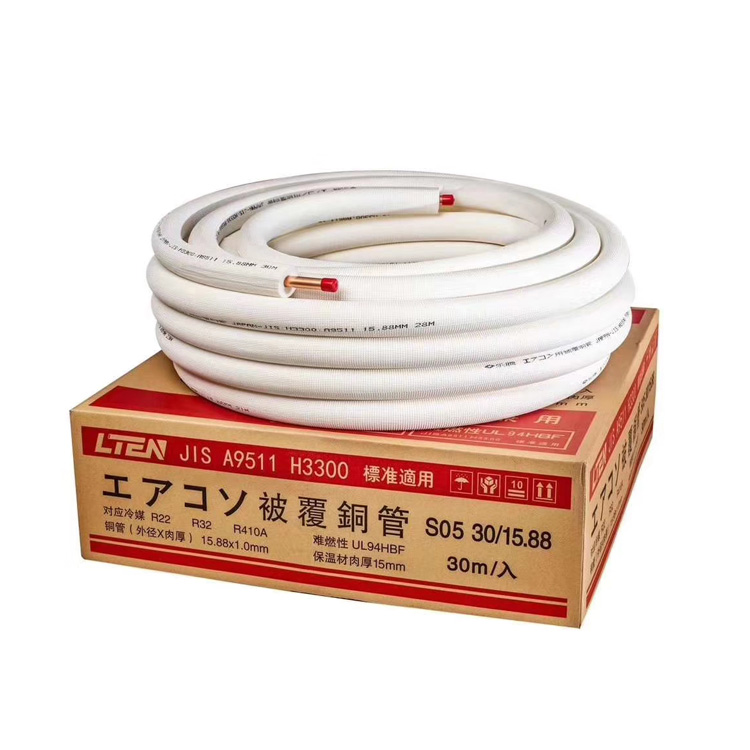

厂家包装箱上印着这一规格的完整标注：铜管外径 × 壁厚为 15.88 × 1.0 mm，保温材肉厚 15 mm，型号写作 S05 30/15.88，每卷 30 m，适用冷媒为 R22、R32、R410A，难燃性标注 UL94HBF。这些数字是可以逐项与到货实物核对的，属于本页最硬的一组参数。

包装上同时印着对应冷媒 R22、R32、R410A 三种。R22 属较早的冷媒，R32 与 R410A 是现行家用多联机常用的冷媒；同一根铜管能够同时标注三种，说明管材本身的耐压与洁净度满足这几类冷媒的使用要求。具体某一套系统用哪种冷媒、用哪个管径，仍要以所选主机厂家的技术要求为准。

3.1　管径与冷媒系统的对应关系

空调冷媒铜管的外径不是随意取的，它是按冷媒流量与流速选定的一组标准尺寸。家用多联机里，从室外机到室内机的支干管管径较大，分歧之后接室内机的支管管径较小。下表把几种常见外径的用法放在一起，16 的样本标注是 15.88 这一档，其余尺寸的壁厚以厂家标签为准。

管径选定之后，保温层厚度也要与之匹配。样本上 15.88 mm 的铜管对应 15 mm 的保温肉厚，管径越大、保温层越厚，是行业里常见的搭配逻辑：管径大意味着管内冷媒量大、外壁面积大，需要的保温层也就更厚，才能把管壁与吊顶空气之间的温差隔开。成都地区夏季空调室外计算干球温度 31.8 ℃、冬季供暖室外计算温度 2.7 ℃（GB 50736—2012），室外侧冬夏温差较大，冷媒管在两端都容易出现较大温差，保温层的连续性因此更值得核对。

厂家资料里给出的认证与标准，可以按「体系认证」「材料标准」「燃烧与环保检测」三类来读。体系与材料标准说明产品是按什么规则生产的，检测报告则说明送检样品在某些具体项目上测出了什么结果。两者不是一回事，看的时候要分开。

4.1　法国 M1 分级说明

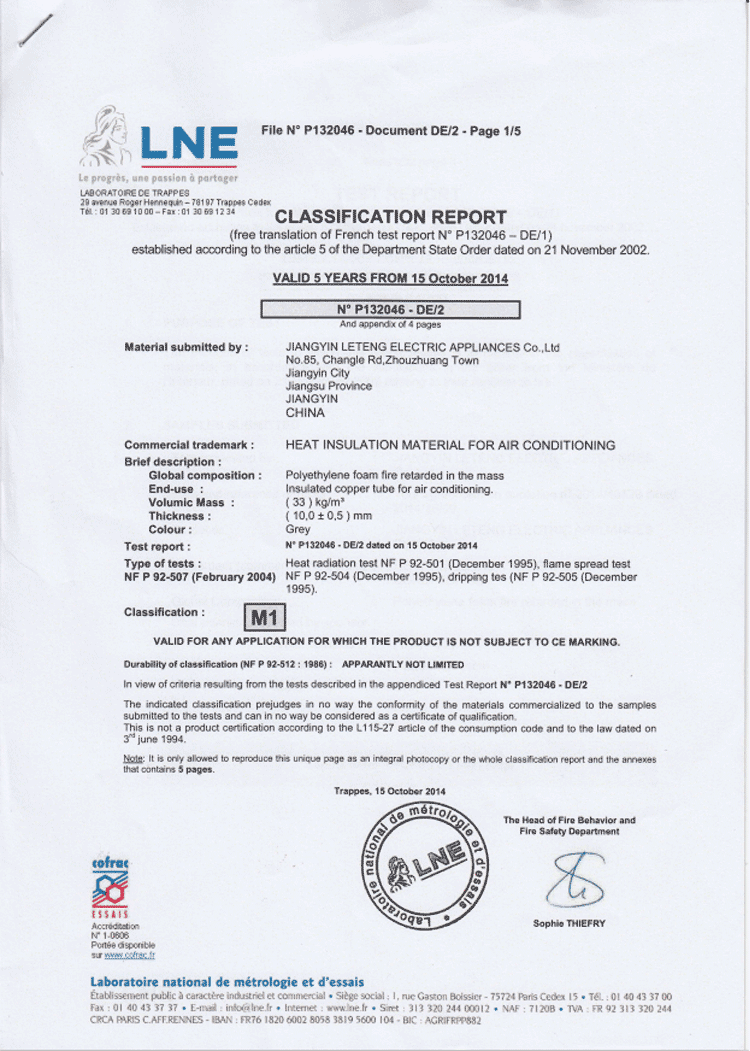

法国国家计量与测试实验室（LNE）出具的这份分类报告，对送检的空调保温材料做了三项燃烧试验：热辐射试验 NF P 92-501、火焰蔓延试验 NF P 92-507、熔滴试验 NF P 92-505，依据这些结果给出 M1 分级。报告同时载明送检材料的体积质量为 33 kg/m³、厚度 10.0 ± 0.5 mm、颜色为灰色，材料组成标注为「聚乙烯发泡体阻燃」。报告的签发日期是 2014 年 10 月 15 日，有效期自签发日起 5 年。

4.2　SGS 环保检测说明

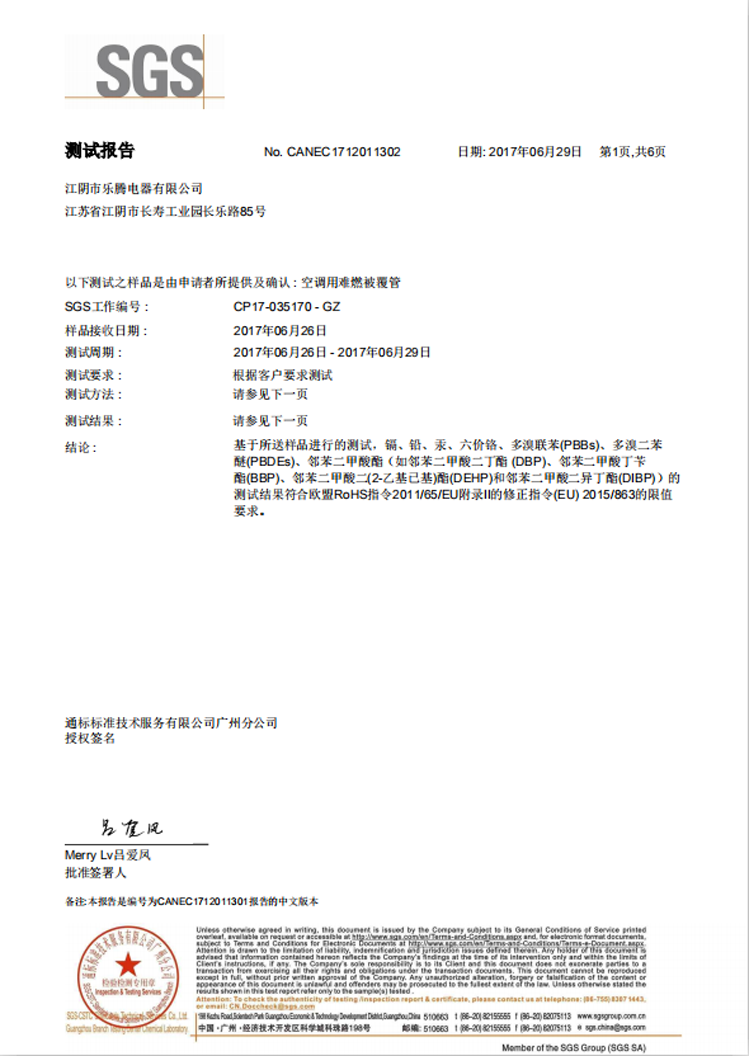

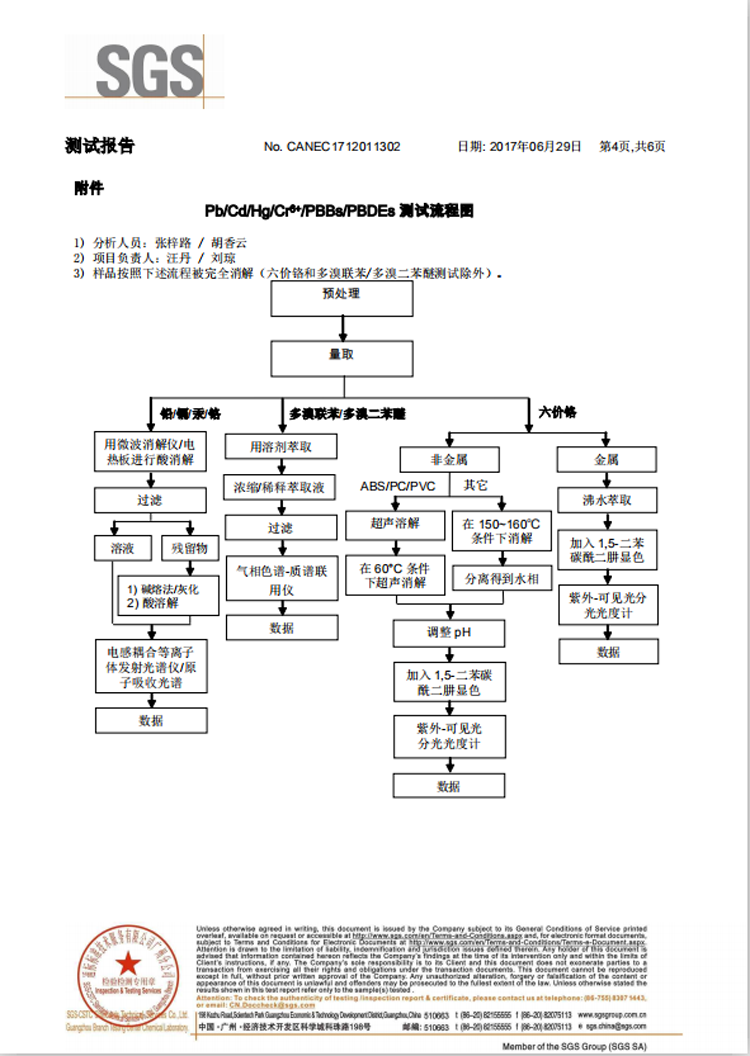

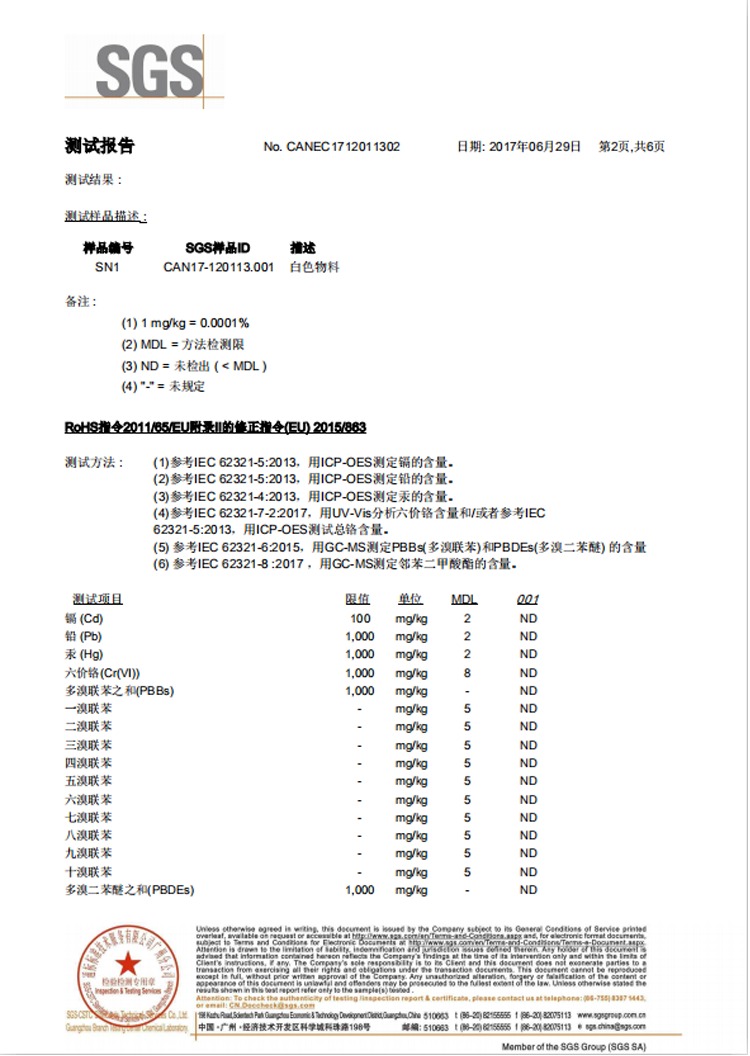

SGS 出具的报告针对送检的空调难燃被覆管，检测项目覆盖镉、铅、汞、六价铬四种重金属，多溴联苯（PBBs）、多溴二苯醚（PBDEs）两类阻燃剂，以及邻苯二甲酸二丁酯（DBP）、邻苯二甲酸丁苄酯（BBP）、邻苯二甲酸二（2-乙基己基）酯（DEHP）、邻苯二甲酸二异丁酯（DIBP）四种增塑剂。报告结论是这些项目的测试结果符合欧盟 RoHS 指令 2011/65/EU 及其修正指令（EU）2015/863 的限值要求，测试数据页中各项目的检测结果均标注为未检出（ND）。

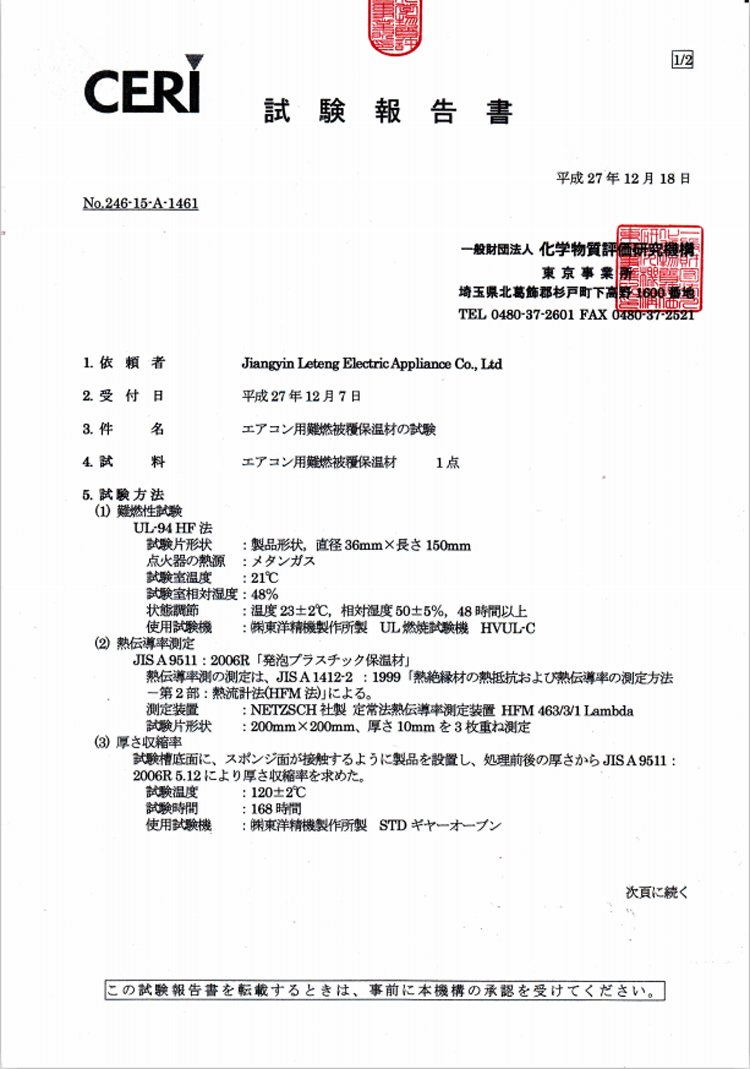

保温性能与阻燃性能是两件事，前者看导热系数，后者看燃烧试验结果。厂家提供的第三方报告（CERI 试验报告，报告编号 246-15-A-1461）对同一份空调难燃被覆保温材做了导热系数、水平燃烧与厚度收缩率三项测试，本页把报告上的原始口径列出来。

5.1　导热系数怎么看

导热系数衡量的是材料导热的「能力」，数值越小，同样厚度下隔热的本事越大。报告给出的 0.034 W/(m·K) 是在 23 ℃ 条件下测得的，测试方法为热流计法（HFM），送检试样为 200 mm × 200 mm、10 mm 厚三片叠合。这个数值落在空调保温材料的低导热区间，说明 15 mm 的保温肉厚足以在常规工况下把铜管外壁与吊顶空气隔开。

需要注意的是，导热系数随温度与含水率变化。保温层一旦受潮，水的导热能力远高于发泡材料，隔热效果会明显下降。这也是外层 PE 膜强调「不渗水」的原因 —— 它保护的不是美观，而是中层与内层发泡的干燥状态。

5.2　阻燃结果怎么看

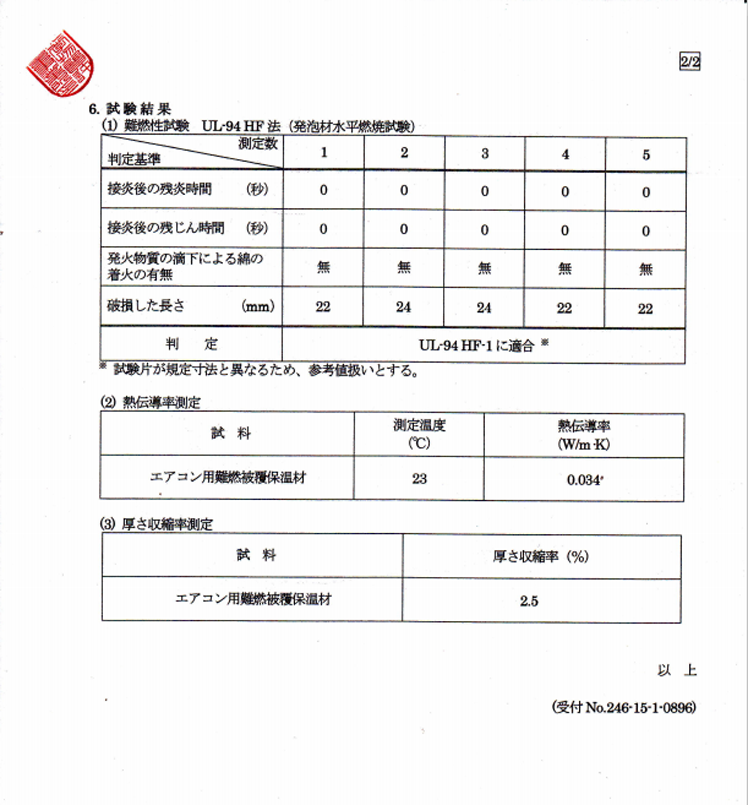

水平燃烧试验的做法是把试样水平放置、用标准火焰接触规定时间后移开，观察火焰与余灼能延续多久、有没有熔滴把下方的棉花点燃。报告记录了 5 个试样的数据：接焰后的残炎时间与残灼时间均为 0 秒，没有出现熔滴引燃棉花的情况，受损长度为 22～24 mm，判定为符合 UL-94 HF-1。报告另注明试验片实际尺寸与规定尺寸不同，这一项按参考值看待。

厚度收缩率测的是材料在持续受热后的尺寸稳定性：把试样在 120 ± 2 ℃ 的烘箱里放置 168 小时，再测量处理前后的厚度变化，结果为 2.5 %。这个指标针对的是低温制热或夏季高温环境下，保温层长期受热后会不会塌陷、变薄 —— 收缩率小，保温层在使用期内越不容易出现局部变薄带来的薄弱点。

被覆一体管的施工，难点不在「保温」这一步（它已经在厂里做完了），而在下料、弯管与端头处理这几步。管身一旦下错长度、弯出死弯，或端头没及时封堵，问题都会在封板之后才暴露。这一节把可现场核对的动作逐条列出。

6.1　与现场穿管保温做法的对比

把两种做法摆在一起看，差别集中在「接点」与「工序」两处。下表只做做法层面的对照，不涉及任何单价与工期承诺。

6.2　隐蔽前要过的核对项

• 走向与管径：逐段对照施工图，确认管径、走向、分歧位置与图纸一致，管径不得混用。
• 保温连续性：管身外皮无破损、无裸露铜管，焊接处保温如有切口，需按工艺恢复并封严。
• 端头封堵：所有尚未接机的管口均处于封堵状态，接入室内机前再拆除。
• 坡度与固定：冷凝水管坡度与吊卡间距现场量测，弯头与三通两侧均有固定点。
• 记录齐套：保压、抽真空、通水试验记录齐全，随隐蔽工程验收一并存档。

四川鼎格舒适家承接成都全域及川内各地市州的家用中央空调工程，提供设计、设备、辅材、安装与售后的一体化交付。辅材这一环由设计与施工的同一方选型供货，好处在于选型口径与施工口径一致：出图时标注的管径与保温层厚度，到现场就是同一批货，不会出现图纸写的与实际到货的对不上。

工艺侧对本页产品的相关要求可以归纳成几条：冷媒管采用充氮保护焊接，焊后吹扫管内氧化皮；保压试验按厂家要求执行并在隐蔽前完成；抽真空达到规定真空度后保持观察；冷凝水管坡度不小于 8‰ 且坡向出水口；冷媒管吊卡间距不大于 80 cm，弯头两侧加卡。这些项目在隐蔽工程验收时逐条对照，验收记录随工程存档。

设备侧执行厂家原厂质保，另有公司增值质保部分，具体年限与范围以签约时的书面约定为准。日常维护中与辅材相关的项目主要是冷凝水管通畅性检查与风口、保温层外观检查，按约定周期提醒。
