暖气片安装最容易漏掉哪些细节?支架、排气、阀门与试压核对清单

发布日期 :2019.06.03 浏览次数 : 2913 鼎格舒适家官网

暖气片系统出问题,多数不是出在散热器本身,而是安装环节的细节没做到位:支架少装一个、坡度走反、排气阀装在不方便够到的位置、试压没留记录。这些疏漏在刚装好时往往看不出来,等到供暖季室温上不去、局部不热或者接口渗水才暴露。本文按支架与固定、坡度与排气、阀门位置、与墙面距离、试压与冲洗五个环节,梳理安装中最常见的疏漏,并对照 GB 50242—2002 给出可核对的判据。

一、支架与固定容易被简化

散热器通过支架挂在墙面上,支架的数量、位置与固定牢度直接关系到安全与垂直度。常见的简化做法是少装支架、仅靠底部支撑,或用长度不足的膨胀螺栓固定在薄墙上。散热器注水后重量明显增加,长期受力不均会让支架变形、墙面开裂,垂直度随之偏差。按 GB 50242—2002 第 8.3.7 条,散热器安装的垂直度允许偏差为 3 mm,这一项在验收时可以用靠尺量出来。更完整的清单与判据整理在中央空调与地暖知识,可按主题检索。

固定面同样要选对。空心砖、轻质隔墙的握钉力有限,需要配合专用锚固件或加固处理;装在装饰墙板上的散热器,还要考虑墙板本身能不能承受长期荷载。支架的位置应避开墙内暗埋的水管与电线,安装前先确认管线走向。

二、坡度与排气:气堵从哪里来

暖气片系统里最影响"热不热"的安装细节,是排气与坡度。系统注水后如果空气没有排净,气体会聚集在管路高处或散热器顶部,形成气堵,水循环不过去,对应区域就不热。工程经验上,暖气片不热的排查顺序里,排气总是排在最前面的一项。

对应的安装要求有两条:系统最高处应设自动排气阀,每组散热器上方宜设手动排气阀。疏漏通常出在几处:自动排气阀没有装在系统真正的高点;手动排气阀装得太高或太靠墙角,操作时够不到,也无法观察出水;管路走向形成局部高点而没有设排气装置;支管连接时把坡度做反,让气体往末端汇集而不是往排气点汇集。

注水试压与排气是连在一起的工序。系统注水时应从低处缓慢注入,让空气从高处排出;注水速度过快会把空气裹进管路,形成难以排出的气团。每年首次运行前应确认内外阀门开启到位、过滤器无堵塞、管路内无气塞,这几步在调试记录中都应有体现。

  • 系统最高处设自动排气阀,位置应便于检修和更换。
  • 每组散热器上方宜设手动排气阀,安装位置应便于操作与观察出水。
  • 管路避免形成中间高两头低的走向,减少气体滞留的局部高点。
  • 气堵与水力失衡要区分:气堵表现为整体或局部不热,水力失衡常表现为近端热、远端凉。

三、阀门位置决定日后能不能维护

散热器上的阀门有两个作用:调节流量与关断检修。每个分支环路的供回水管上均应设可关断阀门,这是系统能够单独停掉某一组散热器进行检修的前提。安装时的疏漏多在于阀门位置:阀门被埋在装饰罩内、贴墙太近无法转动、手轮朝向墙面,或者干脆省掉回水阀门,只留进水阀。

另一个常见问题是阀门形式选错。分户采暖系统里,每组散热器若使用恒温阀,需要与系统整体水力条件匹配,否则在远端容易出现流量不足。阀门装好之后应确认能全开、能全关,手轮或调节件旋转顺畅,并且操作空间足够。这些在交付时都应当现场验证一遍。

四、与墙面的距离有个宜遵循的值

散热器背面与墙的距离,是既影响散热又影响观感的一项尺寸。按 GB 50242—2002 第 8.3.6 条,散热器背面与装饰后的墙内表面的安装距离,设计未注明时宜为 30 mm;第 8.3.7 条给出的允许偏差为:背面与墙内表面距离 3 mm,与窗中心线或定位尺寸 20 mm,垂直度 3 mm。间距过小,被加热的空气难以从背面上升参与环流,靠近墙体的饰面又长期处在较高温度下;间距过大,支架受力臂加长,散热器与墙之间显得突兀。

控制项要求依据
背面与墙内表面距离宜为 30 mmGB 50242—2002 第 8.3.6 条
背面距墙允许偏差3 mmGB 50242—2002 第 8.3.7 条
与窗中心线或定位尺寸偏差20 mmGB 50242—2002 第 8.3.7 条
垂直度3 mmGB 50242—2002 第 8.3.7 条
进出风通道上下保持畅通,不被柜体、罩子封堵自然对流的进风条件,属工程做法要求

成都住宅常见的飘窗与低窗台,背后往往有窗台板与窗帘轨道,安装前要把背面约 30 mm 的间隙与窗帘空间一并考虑,避免散热器装好之后被窗帘长期覆盖,或与窗台碰撞而无法居中定位。

五、试压与冲洗:验收时要留下记录

试压是判断系统密封性的关键环节,也是最容易被"省掉记录"的一步。按 GB 50242—2002 第 8.3.1 条,散热器组对后以及整组出厂的散热器,在安装之前应做水压试验;试验压力如设计无要求时应为工作压力的 1.5 倍且不小于 0.6 MPa,试验时间 2~3 min,压力不降且不渗不漏。系统层面的水压试验按第 8.6.1 条,设计未注明时,以系统顶点工作压力加 0.1 MPa,且顶点试验压力不小于 0.3 MPa;使用塑料管及复合管的热水采暖系统加 0.2 MPa 且顶点不小于 0.4 MPa。

试压合格后还有两道容易被跳过的工序。第 8.6.2 条要求对系统冲洗并清扫过滤器与除污器,直至排出水不含泥沙、铁屑且水色不浑浊;第 8.6.3 条要求冲洗完毕后充水、加热、试运行与调试,使室内温度满足设计要求。工程做法上,明装散热器系统打压常加压至工作压力的 1.5 倍(约 0.8 MPa),保压 30 min 以上且压力无明显回落。以下记录建议逐项留存。

  • 试验压力值、稳压时长与压降读数,注明参照的标准条款。
  • 散热器逐组试压结果,标注试验时间与不渗不漏的确认。
  • 系统冲洗后的排水状态描述,确认过滤器与除污器已清扫。
  • 充水、加热、试运行的室内温度记录,作为调试完成的依据。

六、管路连接与管材选择的细节

明装采暖优先采用阻氧铝塑复合管,柔韧性好、接头少、热膨胀小;PPR 管热膨胀系数较大,管卡不密时受热易下坠,更适合暗装。管路连接处是最容易渗漏的位置,安装时应尽量减少接头,接头部位不得隐蔽在墙内或地面内而无法检修。管路保温同样不能省:穿过不采暖房间或户外的管道应做保温,避免热量损失,也避免冬季冻结。

支管连接方式也会影响运行。双管同程式有利于各散热器之间流量均衡,减少近端热、远端凉的水力失衡;单管串联虽然省管,但前面的散热器会分走热量,后面的容易变凉。明装系统走管应遵循短、直、隐蔽,沿踢脚线与阴角布置,减少横穿房间的长管,支管不宜超过 1.5 m。成都住宅层高普遍有限,明装的管线走向更要提前与吊顶、柜体位置一起排布,避免装好散热器后才发现管道与家具冲突。

七、常见疏漏清单

环节常见疏漏可核对的判据
支架固定支架数量不足、锚固不牢、打在轻质墙上垂直度偏差 3 mm 以内,固定面满足承载
坡度排气高点未设排气阀、管路形成局部高点系统最高处设自动排气阀,每组设手动排气阀
阀门位置阀门贴墙无法操作、缺回水阀供回水管上均可关断,操作空间足够
与墙距离背面紧贴墙面、未按 30 mm 预留背面距墙宜 30 mm,允许偏差 3 mm
试压记录未做水压试验或未留存记录1.5 倍工作压力且不小于 0.6 MPa,2~3 min 不渗不漏
冲洗与调试未冲洗、未做加热试运行冲洗至水色不浑浊,试运行室内温度达标

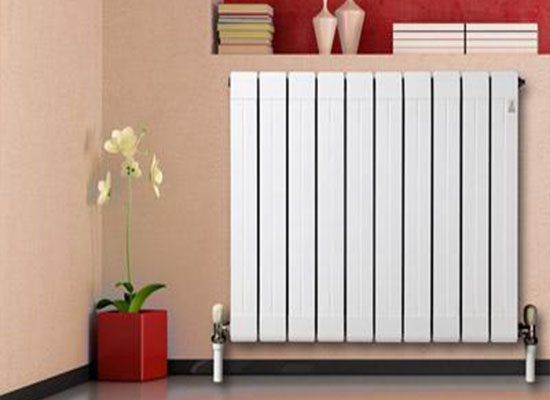

墙面明装暖气片,支架固定散热器,上方设手动排气阀,背面与墙面之间留有间距
图注:暖气片安装的疏漏多集中在支架固定、坡度排气、阀门位置、背面距墙与试压记录这几处;背面距墙宜 30 mm,系统最高处应设自动排气阀,安装前逐组试压并留存记录。

八、结论

暖气片安装的细节,决定了系统日后热不热、好不好维护。把五项疏漏逐条对照:支架数量与固定满足承载并控制垂直度偏差在 3 mm 以内,系统最高处设自动排气阀、每组设手动排气阀,供回水管上都留可关断阀门且位置能操作,背面距墙按 GB 50242—2002 第 8.3.6 条预留约 30 mm,安装前逐组做 1.5 倍工作压力且不小于 0.6 MPa 的水压试验并留存记录。成都地区采暖以间歇使用为主,安装后还要按规范冲洗、加热、试运行,确认室温满足设计要求。以上技术口径由四川鼎格舒适家暖通工程团队按现行国家标准与本地项目条件整理,供安装参考。想先知道大致造价与可行性的,可以直接快速报价。
