东湖国际89㎡住宅明装暖气片采暖系统安装案例

• 89㎡建筑面积
• 3室2 厅 1 卫
• 7组板式散热器
• 150~175W/㎡逐间热指标（高段）
• 75/50℃设计供回水温度
• 约11.5kW采暖热负荷

项目档案

一、超高层高区的外窗风压渗透修正

东湖国际这一户装在 32 层。在超高层里，风压不是一个定值，它随离地高度往上走： 楼越高，来流风速越大，作用到外墙与外窗上的风压也越强。到了 32 层这个高度， 迎风面的外窗承受正压，背风面与侧面的外窗承受负压，两种作用在同一天里随风向交替出现， 缝隙处就成了双向通道——不只是室外的冷空气往里灌，室内的暖空气也会被抽出去。 同一栋楼里中低区住户不太察觉的细缝，到了高区就可能是一处稳定的凉点。

风压渗透要修正的部位不止一处。外窗的气密性有一套专门的分级方法和检测口径， 对应的标准是 GB/T 7106—2019《建筑外门窗气密、水密、抗风压性能检测方法》， 它用单位缝长和单位面积的空气渗透量来划分等级。落到现场，修正的对象是三类可动的部位： 可开启扇的密封条、窗框与墙体之间的安装缝、五金锁点的压紧程度。 第四类属于玻璃与型材本身的传热，改造余地很小，只能靠靠窗一侧的末端去补偿。 这里要交代一个边界：上述处理能减小渗透量，但很难把这些缝隙消到与新建窗一个水平， 高区尤其如此，所以修正与末端补偿要同时做。

二、阎女士的深夜办公习惯与温度分区

阎女士 33 岁，做新媒体运营，工作节奏和常规上班族不一样：白天有时在家写稿、接会， 有时外出，晚上则常常要赶当天的推送与数据复盘，忙起来会到深夜。 孩子 4 岁，21:00 准时睡下；孩子睡着之后，家里最常亮着灯的地方是客厅。 她提到的最直接的感受是——32 层高区冬天风大，一个人坐在客厅加班到后半夜， 屋子空着，越坐越凉。这种「深夜单点使用」的场景，和「一家人整晚待在客厅」完全不同。

小面积三房有一个容易被忽略的问题：房间挨得近，隔墙又不厚，热与不热是「连」在一起的。 客厅这一组开得大一点，相邻的餐厅、过道也跟着温；儿童房关着，可主卧的余热还是会串进去。 如果按一个温度整屋运行，迎风侧的房间要顶着外窗的冷辐射，背风侧的房间又容易被烘得偏热， 使用者感受到的就是「有的屋热、有的屋凉」。所以这套房子的分区不是可选项，而是均匀性的前提。

分区要真能用起来，前提是每一组末端都能单独控制。现场的做法是： 散热器进水侧装恒温阀，让各房间各调各的，而不是整户一个开关； 总管上再按分区设分组阀，供调试和运行时分片调节。落到阎女士一家的日常， 这就是深夜那一幕——孩子睡下之后单独保住客厅这一组，别的房间压下来， 一个人加班不必拉着整户一起升温。

三、热负荷概算与散热器配置

本节的概算走的是面积热指标法，用「该房间采暖面积 × 其热指标」逐间相乘再加总。 热指标本身是个区间量，取值区间为 80～180 W/㎡，档位取决于围护条件： 做了外墙保温、外窗用断桥铝中空玻璃的新建住宅，可取靠下的一档； 围护一般、无外墙保温的早年住宅，取中间一档； 既无保温，又叠加顶层、北向、窗墙比偏大、临水高湿或高层风压的，取靠上的一档。

东湖国际这一户在 32 层高区，外窗风压大、渗透比其他楼层明显， 围护结构条件属于需要提高取值的一类，因此热指标取高段的 150～175 W/㎡ 逐间取值。 这一数字比按围护传热理论反推出来的要高，高在两处： 其一，样本册标注散热量时用的是 90 ℃／70 ℃ 的供回水，而现场按 75 ℃／50 ℃ 运行， 温差缩小，同一组末端的实际放热量低于样本值，配置端必须补回来； 其二，明装系统下方没有地面填充层可以蓄热，室温全靠末端当下散热来维持，也要再留一分余量。

注意这里出现了一个反差：采暖侧只要约 11.5 kW，而选定的壁挂炉是 22 kW， 多出来的功率是为生活热水留的。按冬季自来水 7 ℃、目标出水 45 ℃ 计，温升 38 ℃， 代入经验式「热水产率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 温升（℃）］」， 22 kW 机型对应的产率约 8.3 L/min（★工程经验测算），供一个花洒使用是够的。 也就是说，决定设备功率的是洗浴这一路，采暖只是搭在同一台机器上的另一半。

样本册上标注的散热量，其标定工况是供回水 90 ℃／70 ℃、室内 20 ℃。 实际运行按 75 ℃／50 ℃，传热温差比标定值小，同一组末端的真实产能也就低于样本读数， 所以选型时不能直接照抄样本数字，要按工况折算。折算之后仍要留出余量： 若把组数压得过少、再抬着供水温度去凑，壁挂炉就要长时间跑在高负荷区， 这在 89 ㎡ 的高区户型上未必省。

四、高区设备承压、冷凝水排放与分区供热压力

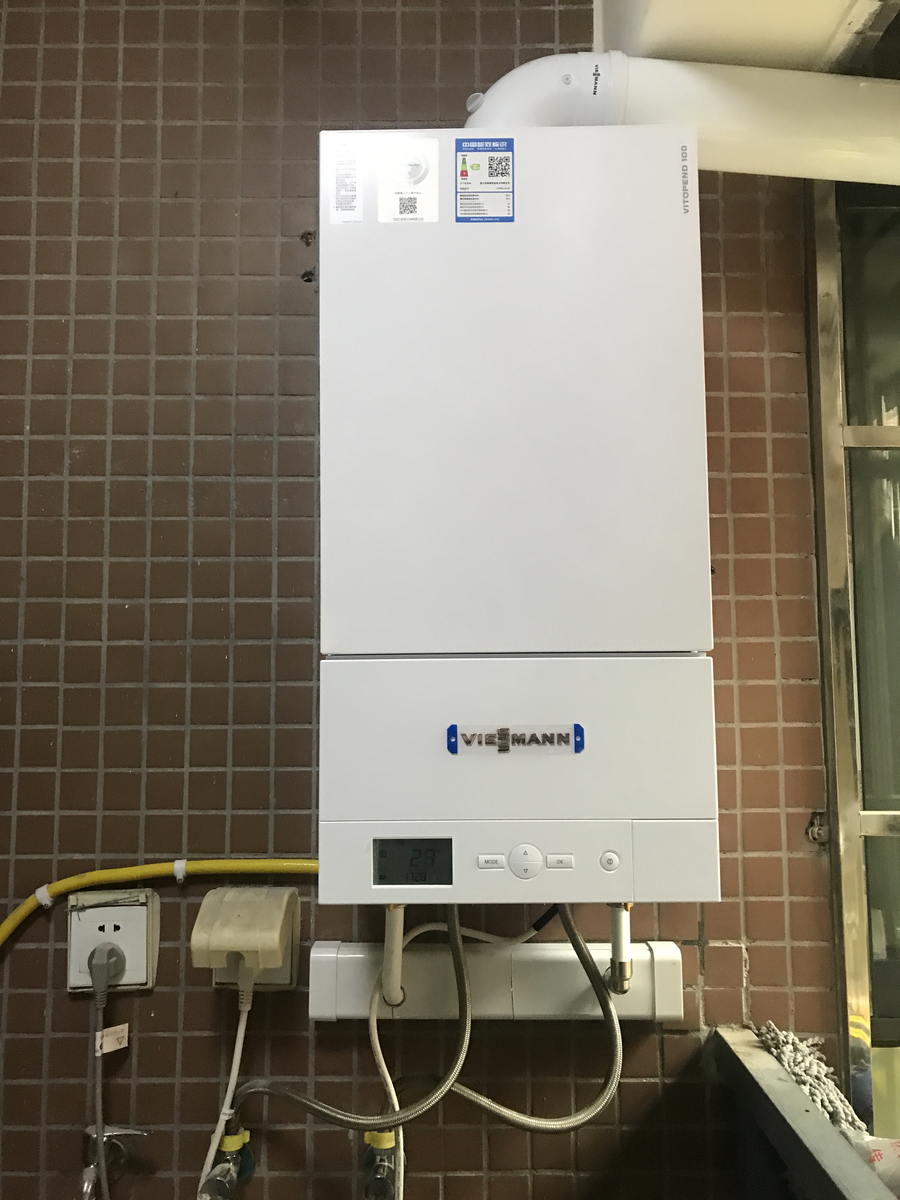

高区的采暖，除了末端配置，还有两件事与低区不同：设备与管路的承压条件，以及冷凝水的排放。 本户位于 32 层，楼体总高约 95～100 米。户内供暖是一个封闭的小系统， 工作压力由壁挂炉内的膨胀罐维持，但它仍要与系统最高点的高差、安全阀设定值、 管件与阀门的公称压力等级相互匹配；设备安装位置则要留出检修空间， 并尽量靠近可用的排水点，这两点在现场定位阶段就要一并确定。

冷凝水是冷凝式壁挂炉运行中的正常产物，问题在于它呈酸性，且排量虽小但持续。 排放的做法是让冷凝水先经过中和装置，再接入排水点；管路要有连续向下的坡度， 中途不能有存水弯或倒坡，否则冷凝水积在管内，冬天靠外墙的一段就有结冰风险。 高区的排水立管与设备平台位置和低区不同，排放路径往往要绕得更长， 自流不了的位置还需要设冷凝水提升泵。这些都要在管路敷设阶段一次做到位。

再往下是本篇的另一条主线：分区供热压力。同一个高区户型里，迎风侧与背风侧房间的外窗风压并不相同， 需要的热量也不一样。客厅与主卧正对外窗，风压大、窗面冷辐射明显，属于高需求； 儿童房与书房的外窗或朝向条件不同，需求相对温和；厨房与卫生间是内区或短时使用。 据此把末端按分区配置恒温阀与预设定阀，把流量按需求分配——迎风侧多分一些， 背风侧按常规给，短时区最小。这样在同一供水温度下，各房间的表面温度才拉得齐。

五、施工组织与关键控制点

这套房子面积不大，工序却不算少：末端七组、房间挨得近，加上高区的冷凝水与渗透两项专项处理， 本项目安排两个工作日。首日完成定位、外窗排查、挂板固定与管路敷设； 次日完成系统连接、注水打压、调试与交底。分成两天，还考虑到施工期间家里有孩子这一前提， 开孔与搬运集中在家人在场的时段之外，其余房间尽量照常使用。

六、沟通记录：从勘察到调试交底

这个项目的沟通集中在三个节点：开头把高区风大、渗透这件事说清， 中间把承压、冷凝水与分区均匀性这几个顾虑讲透，收尾把深夜单点使用的方式交代到位。 以下为沟通过程摘要。

22:40

‹东湖国际 阎女士···

阎女士好，这边负责暖通方案。这套房子是想解决冬季取暖吧？

对，主要是取暖。我家在 32 层，冬天风特别大，晚上一个人在客厅赶稿子，屋里凉飕飕的。

明白。地面和墙面要保留吗，能不能动地面？

都保留，住了两年多，不想再折腾。家里还有个四岁的孩子。

那就不走地暖，做明装暖气片，管子沿踢脚线上边走，地面墙面都不动。

32 层是不是比楼下冷啊？我总觉得窗边有风。

风压随楼高变大，高区外窗的渗透确实比中低区明显。我上门会逐扇窗查一遍。

11月5日 22:40

量过了，89 平，三室两厅一卫。客厅和主卧朝外，窗都可开启，细缝有几处。

要换整扇窗吗？

不用。多半是密封条压不实、窗框安装缝老化，换胶条、重打密封胶能减轻，但做不到一点不漏。

那白天我有时在有时不在，晚上加班回来才用，怎么配合适？

按使用时段分区。你常在 22 点到 1 点在客厅，那一组就按深夜单独用的思路配。

孩子九点就睡了，会不会吵到他？

暖气片没有风感、也没有声音，这一点和空调不一样。位置我避着儿童房床头放。

11月7日 10:20

再说高区的事。设备装在厨房这侧，冷凝水管要有坡度接进排水点，酸性水还要中和一下。

以前没听过还有冷凝水。

冷凝炉会有，属于正常产物。我按坡度和中和装置做，靠外墙那段做保温。

那高层水压会不会影响炉子？

户内是闭式系统，压力由膨胀罐维持。我按系统最高点校核预充压力，管件和阀门按相应压力等级选。

11月9日 16:30

位置定一下。客厅那组放靠窗实墙，避开窗帘；主卧窗下；孩子房间书桌侧墙。

三间卧室加客厅，会不会装太多组？

89 平不大，但房间挨得近，一组热气容易串到隔壁。每组单独设阀，才能各自拉匀。

均匀是什么意思？

就是别一间热一间凉。迎风那两间分的水多一些，背风那两间按常规给。

11月11日 20:00

试压做完了，接口没有渗漏。现在点火，逐组排气，再把每个分区的阀调一下。

夜里只开客厅那一组行吗？

可以。深夜时段就留客厅，其余调低；睡前一小时把主卧调上来。

12月20日 23:10

用了一个多月，晚上加班那间不凉了，也没吵着孩子。

风大的日子留意迎风那两扇窗的胶条；哪组不热先看排气阀，压力表掉得明显再联系店里。

这段沟通确认了哪些事

• 形式取舍：地面与墙面均保留，不采用地暖，确定为明装暖气片。
• 高区处理：逐扇排查外窗渗透部位并标注，末端按高段取值、靠窗一侧加大。
• 承压校核：按系统最高点核对膨胀罐预充压力，管件与阀门按相应压力等级选择。
• 冷凝水排放：管路按坡度敷设、先中和再排放，靠外墙段做保温并防倒流。
• 均匀性调校：按迎风、背风、短时三档分配末端流量，回水侧预设定阀初调。
• 深夜时段：22:00 以后只留客厅，睡前一小时把主卧调上来，其余房间调低。

记录说明：本段摘录勘察、定位与调试三个阶段的沟通要点，用于说明方案的形成过程。 内容已隐去个人联系方式，不构成任何效果承诺；头像为示意图形，与客户本人形象无关。

七、运行表现与使用方式

7.1 深夜单点使用与三房均匀性

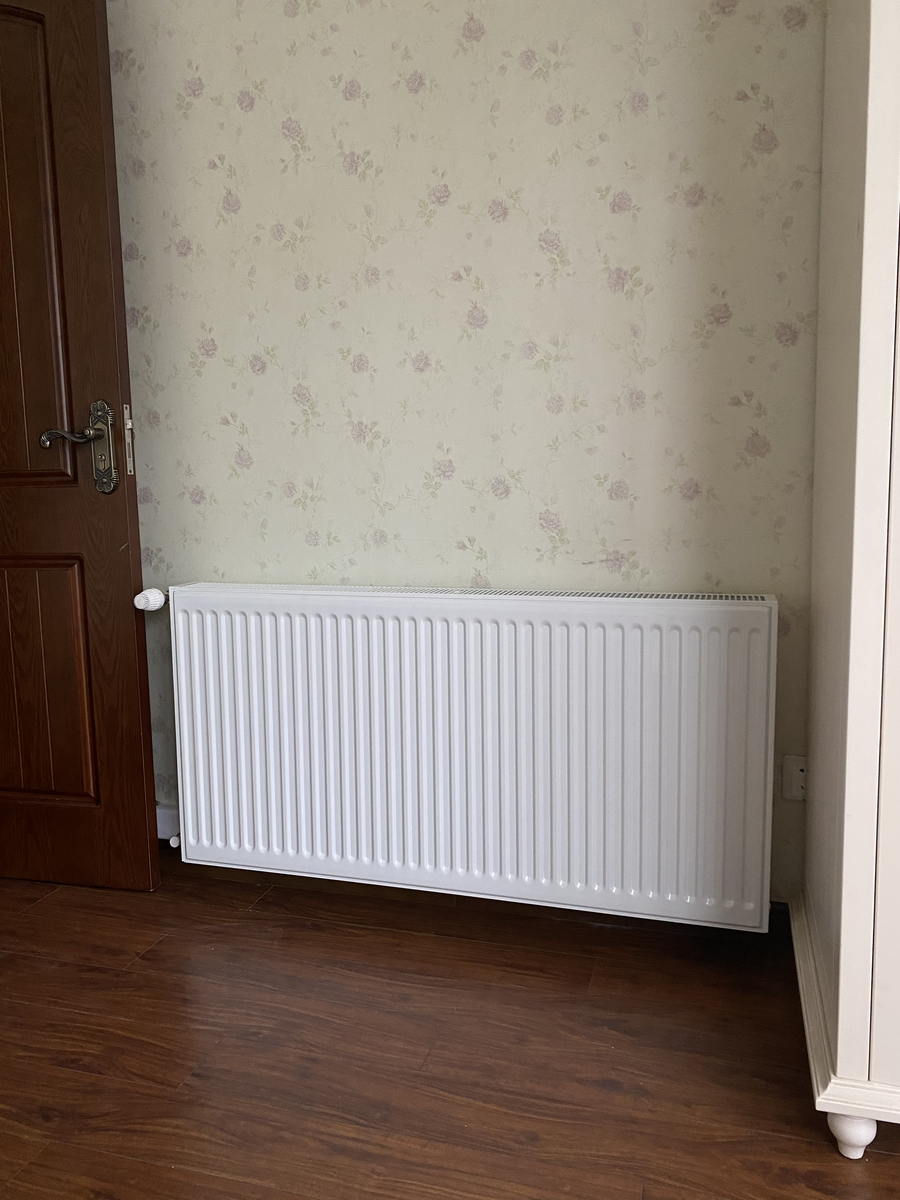

钢制板式散热器靠对流散热为主、辐射为辅，热量是直接投到房间空气里的， 升温比地暖这类蓄热型末端来得快，因此更贴合「人进了房间再开」的用法。 这套房子的特点是深夜单点使用：夜里十一点到凌晨一点， 家里只有客厅那一处亮着灯，其余房间都休息了。分区与分组的价值就体现在这里—— 把客厅这一组单独保持，其余房间调低，既不必为了一个人加班让整屋升温， 也不会因为客厅离热源近而让别的房间跟着忽冷忽热。

均匀性是另一个观察点。89 ㎡ 三房房间小、隔墙近，末端的相互影响比大户型更直接。 做完分区压力初调之后，同一供水温度下各房间的表面温度差异会收窄， 迎风侧与背风侧的先后升温也拉近。这里要交代一个边界：迎风面房间因为外窗风压大、 冷辐射强，即使分配了更多流量，靠近窗面的体感仍会比房间中部略凉， 这是外窗本身的条件决定的，属于正常范围，不是末端配置不足。

7.2 费用估算

实际耗气受设定温度、开关时段与门窗开闭习惯共同影响，很难用一个固定数概括。 这里借成都居民用气价格做一个量级估算，用途是判断费用大概落在哪个区间， 并不代表本户的结算金额。

八、常见问题（FAQ）

住 32 层风大，是不是就比低层更冷？

高区的冷，一半来自室外气温，一半来自外窗的风压渗透。楼层越高，来流风速越大， 作用在外窗上的风压越强，缝隙处的渗透也越明显。处理分两步：先把可开启扇的密封条、 窗框安装缝、五金锁点查一遍并修补，再把靠窗一侧的末端按高段配置去补偿窗面冷辐射。 两步都做到位，高区房间并不比低层更难暖，只是配置上要按高段而不是中段来取。

高区和低区的采暖设备有没有区别？

设备类型可以相同，但选型与安装的做法要有区别。一是承压校核：户内虽是闭式系统， 仍要按系统最高点核对膨胀罐预充压力，并让管件、阀门、安全阀的公称压力等级相互匹配； 二是安装位置：要留出检修空间，并尽量靠近可用的排水点，为冷凝水排放留出路径； 三是末端取值：高区按高段热指标配置，靠窗一侧适当加大。

冷凝水是怎么排出去的？

冷凝式壁挂炉运行中会产生冷凝水，量不大但持续，且呈酸性。做法是让冷凝水先经过中和装置， 再接入就近的排水点；管路全程保持不小于 1% 的连续坡度（★工程经验），中途不设存水弯与倒坡， 避免积水；靠外墙的管段做保温防冻；自流不了的位置设冷凝水提升泵。 这些要在管路敷设阶段一次做到位，后续不便改动。

89 ㎡ 三房这么小，怎么让几个房间温度拉得匀？

房间小、隔墙近，末端的相互影响比大户型更直接，所以均匀性靠的是分区而不是靠加大末端。 本项目在每组散热器进水侧配恒温阀，按迎风、背风、短时三档分配流量， 迎风侧多分一些，再由回水侧预设定阀做初调，把各房间在同一供水温度下的表现拉近。 不这么调，容易出现一间偏热、一间偏凉。

深夜只开客厅行不行？

可以，这正是分区配置的意义。阎女士一家常在 22:00 到 1:00 用客厅， 本项目把客厅单独设为一个分区，深夜只保持这一处，其余房间调低，睡前一小时再把主卧调上来。 前提是前面做的分区压力初调到位，否则单独开一组、关一组时， 其他房间的水温会跟着有波动。

高区外窗渗风，是不是要换整扇窗？

多数情况不需要。渗风常来自密封条压合不实、窗框安装缝老化或五金锁点没压紧， 换胶条、重打耐候密封胶、调整锁点就能减轻。要不要换整窗，要看型材与玻璃本身是否失效、 以及气密等级是否明显不达标，宜由现场核查后再判断。无论哪种处理， 靠窗一侧的末端补偿都要同步做，因为窗面低温带来的冷辐射无法只靠密封解决。

小面积三房，暖气片会不会占地方？

明装散热器挂墙安装，占用的是墙面上方一小段空间，不占地面，家具布置不受太大影响。 需要注意两点：客厅开间有限时，末端不宜拉得过长，可按实际墙面长度选型号； 靠窗一侧要留出窗帘开合范围与检修间距。位置在定位阶段与业主共同核定， 避开插座、柜体与床头的正对位，装完与日常使用并不冲突。
