盛南领地163㎡住宅明装暖气片采暖系统安装案例

• 163㎡建筑面积
• 3室2 厅 1 厨 2 卫
• 9组板式散热器
• 120~145W/㎡逐间热指标（中段）
• 75/50℃设计供回水温度
• 约15.7kW采暖热负荷

项目档案

一、大户型的「远端」到底远在哪里

盛南领地这套住宅的采暖，先要面对的不是冷，而是「散」。163 ㎡ 的三室两厅把房间摊得很开： 客厅与餐厅连在一起占去大半个南面，主卧、女儿房、老人房分列另外两侧，厨房与两间卫生间夹在中间。 热源（燃气壁挂炉）的落点通常与生活热水一致，多在厨房或相邻的设备平台上， 于是从热源到各房间的路程差距就出来了——厨房几步就到，对侧靠里的老人房却要绕过大半个户型。

这里要把两个「远」分开看。一个是位置上的远，指管路长度；另一个是水力上的远， 指沿程阻力与局部阻力叠加之后，真正流到末端的水量变少。二者常同时出现，成因却不相同， 处理手段也不同：位置上的远靠走线规划与管径匹配去消化，水力上的远要靠阀门把各组环路调平。 若把这两个「远」混成一件事谈，就容易把「末端不够大」和「流量分不匀」当成同一个问题，方向一错，加多少片都补不回来。

上表里「单程管路长度」是把供、回水两段合起来估计的量级，实际走线受门洞、家具与既有插座的影响， 会有出入。真正决定一组末端热不热，不只看它离热源多远，还要看它所在的环路阻力有多大。 同样长度的两根管，弯头多的那根阻力更大；同一个环路里，前段粗后段细，也会把阻力堆在细的那一段上。 这就是下面这张表要拆开的部分。

二、崔先生一家的分散作息与设计条件

崔先生 52 岁，在国企上班，作息比一般上班族规律，但也偏晚一些。家里是四口人加一位老人： 夫妻二人、一位在外地读大学的女儿，以及和他们同住的老人。女儿平时不在家，逢周末回来住两天。 这样的家庭结构，决定了这套房子的用热节奏是「散」的——晚饭后各自回房， 老人在自己房间看电视，夫妻二人在主卧休息，客厅的使用时段其实并不长。

用热一散，问题就来了。如果按「全屋一个温度、一直开着」来运行，等于让九组末端长期同负荷工作， 客厅没人时照样散热，远端房间却因为离得远、升温慢，进屋时还是凉的。 崔先生提过之前用取暖器的经历：哪个房间冷就往哪搬，一搬动，原来那间又凉下去，屋里反反复复忽冷忽热。 这正是大户型与单间取暖之间的矛盾——单台设备只能覆盖一间，而房间有大有小、有近有远，热量分配不可能靠挪机器解决。

把作息摊开来看，一间房在什么时段需要热，就清楚了。老人房是全天有人、白天要一直保持的； 客厅与厨房集中在白天活动时段；主卧集中在晚饭后到就寝；女儿房一年只住那么些日子，空置时整组停用即可。 这与「全屋一个温度一直开着」差别很大，需要用每组单独的阀门把时段拆开控制。

分组之后，运行就有了秩序：白天有人活动的客厅与厨房保持运行，空置房间调低； 晚饭后按回房的先后，把主卧与老人房逐间调上来；女儿房平时关着，周末回家前再开。 但分组只解决「要不要开」这一层，房间分散还会引出「开得动开不动」这一层—— 九组末端同时投运时，水够不够分到每一组、近的远的能不能一起暖起来，取决于管路与阀门，见第四节。

三、热负荷概算与散热器配置

概算采用面积热指标法，即热负荷（W）＝ 需采暖房间面积（㎡）× 房间热指标（W/㎡）。 热指标随围护结构在 80～180 W/㎡ 之间取值：外墙有保温、外窗为中空玻璃的新建住宅落在低段； 围护结构一般、无外墙保温的老住宅落在中段；无保温叠加顶层、北向、临水高湿或窗墙比明显偏大者落在高段。

盛南领地 2008 年 7 月交付，属于外墙保温做法较早期、围护结构整体一般的高层住宅， 外窗虽为中空玻璃，但型材与安装年代较早，气密性不比新建住宅；本项目房源不在顶层， 也没有北向大面积落地窗那样的极端条件。据此，房间热指标取中段的 120～145 W/㎡ 逐间取值。 需要说明的是，这个数字高于按围护传热理论值算出的结果，原因有两处： 散热器样本的散热量按供回水 90 ℃／70 ℃ 标定，本系统按 75 ℃／50 ℃ 运行，实际散热量低于样本读数，配置时须放大； 明装系统没有地面填充层蓄热，靠末端即时散热维持室温，也要留出一部分余量。

采暖负荷算下来 15.7 kW，壁挂炉却要选到 28 kW 上下，把功率推高的是生活热水而非采暖。 大户型的热水还有一个与采暖相似的「远」：从热源到两个卫生间、到厨房的路也不近，等热水的时段偏长。 取冬季自来水 7 ℃、出水 45 ℃，温升 38 ℃，用经验式 「热水产率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 温升（℃）］」估算， 28 kW 的机器在该工况下的热水产率约 10.5 L/min（★工程经验测算），按四口之家的用水习惯配置较为稳妥。 可见设备功率主要由洗浴需求反推，采暖只占其中一部分。

中段取值不等于把片数压到越少越好。供回水按 75 ℃／50 ℃ 运行时，末端散热量低于样本标定工况， 若片数偏小、靠抬高供水温度去补，壁挂炉会长期处于较高负荷，对大户型的稳定运行并不有利。 配置按逐间取值留出的余量，正是为了覆盖这种折算差，以及远端环路启动阶段的水量不足。

四、长管路阻力计算、管径选择与水力平衡

明装系统的管路全走在墙面上，长度是绕出来的，不是铺出来的。163 ㎡ 的户型里， 从热源到老人房这一路要贴着踢脚线绕过大半个户型，管长往往是厨房那一组的好几倍。 水在管子里走，靠的是水泵提供的压头，管子越长、弯头越多，沿程阻力与局部阻力越大， 流到这一组的水量就越少。单看某一组末端，它自身没问题；把九组放在一起并联， 近的那几组把水先分走，远的那几组自然就慢下来。

管径就是在这时候起作用的。同样一个流量，管径小，流速高、比摩阻大，压头损失得快； 管径大，流速低、比摩阻小，但材料成本与占用空间上升。工程上通常把采暖管的比摩阻 控制在 60～120 Pa/m 的量级（★工程经验），据此反推各段该用多大管径： 近端、流量小的支管可以细一些，远端、汇流量大的干管要适当放大。 这样做不是让某一组更快，而是让各环路在同一个水泵压头下，阻力差不要拉得太开。

管径只能把阻力差缩小，消不掉。九组末端并联在同一对供回水干管上，靠近热源的几组走的是「先到先得」的路， 近端流量天然偏大；把远端回水的路径也拉长、让各环路的供回水总长度尽量接近（同程式布置），情况会好一些， 但明装工程受走线限制，很难做到完全同程。因此在这套住宅里，把各组拉平的手段落在阀门上： 每组末端进水侧配恒温阀，回水侧或分集水器上配可预设定阀，调试时逐组核对供回水温差并调整开度。

平衡这件事在小户型里靠调几组阀门就能过去，在大户型里却是绕不开的一道工序。 原因是：环路越多，彼此之间的影响越复杂，一处开度的变化会牵动其他组。 本项目在壁挂炉点火稳定后，按「先远端、后近端」的顺序逐组核对温差， 把远端环路的阀门先放到较大开度，再用近端阀门节流，直到各组在同一供水温度下的表现接近。 这一步做完，分区的启停才不会互相牵连——开一组、关一组，其他组不受明显影响。

五、施工组织与关键控制点

大户型施工的工序与小户型相同，差别在量：末端组数多、管路总长更长，定位与调试花的工夫也更多。 本项目安排三个工作日：首日完成定位、弹线与大部分管路敷设；次日完成末端挂装与系统连接； 第三日完成注水打压、逐组调试与水力平衡交底。分成三天，还考虑了施工期间家庭仍在使用这一前提—— 崔先生一家住在房里，施工按区域推进，能用的房间尽量留出来。

六、沟通记录：从勘察到调试交底

这个项目的沟通集中在三个节点：开头把大户型的「散」讲清楚， 中间把远端升温慢与水力平衡这两个顾虑说透，收尾把分区启停与日常观察要点交代到位。 以下为沟通过程摘要。

21:05

‹盛南领地 崔先生···

崔先生你好，这边负责暖通方案。这次主要是想解决取暖吧？

对，取暖。房子大，客厅开着暖气，卧室还是凉的，一家人各待各的房间。

明白。地板和墙面要保留吗，能不能动地面？

都保留，住习惯了不想折腾。以前用取暖器，搬来搬去，屋里忽冷忽热。

那就不走地暖，做明装暖气片，管子沿踢脚线上边走，地面墙面都不动。

我家 163 平，房间多，得配几组？

大概九组。客厅开间大，得分两组，其余房间各一组。

离得远的那几间，会不会热不起来？

会慢一些，这正是大户型要处理的地方。管子长、阻力大，水到得晚。

11月8日 19:40

上门量过了。163 平，三室两厅两卫。热源在厨房一侧，对侧的老人房和女儿房管路要绕大半个户型。

那怎么让它也热起来？

两件事一起做。一是管路，远端环路的管径放大一档，少绕弯，把阻力压下来；二是阀门，每组单独配，回头把九组调平衡。

平衡是什么意思？

就是让近的别抢水、远的别缺水。近端用阀门节流，远端给足，九组温度才拉得齐。

这些我不太懂，就一句，冬天每个屋都能暖就行。

这是一步步调出来的，不是装完就完。调试那天我会一组组核对温差。

11月10日 20:30

再说运行。你女儿读大学，平时不在家吧？

对，周末回来住两天。平时就我和爱人加老人。

那女儿房平时关着就行，回来前半小时开。客厅和厨房白天有人就开，没人调低。

老人那间呢？

她那间全天有人，设定值按稳定来配，单独一个环路，不随别的房间动。

晚上我和爱人回主卧，客厅就不用一直开了？

对，晚饭后按回房的顺序逐间投运，客厅调低就行。分区启停就是干这个的。

11月14日 19:10

试压做完了，接头没有渗漏。现在点火，逐组排气。

排气要多久？

九组，一组一组来。气排不干净，散热器上半截是凉的，水走起来动静也大。

11月14日 21:00

现在开始调平衡，从远端两组往前调。你在老人房那间感觉一下。

刚开的时候温温的，现在热起来了。

这就是远端给足的效果。近端几组我稍微节一点流，整体就匀了。

12月18日 20:50

用了一个月，靠里我母亲那间也能热起来，不用再搬取暖器了。

平时留意分集水器上那几组阀门，别随便拧；哪天某组不热，先看排气阀。

这段沟通确认了哪些事

• 形式取舍：地面与墙面均保留，确定为明装暖气片，管路沿踢脚线上方走。
• 组数核定：163 ㎡ 共配九组，开间较大的客厅分设两组。
• 远端处理：远端环路管径放大、减少弯折，并单独设阀参与平衡。
• 水力平衡：近端节流、远端给足，按供回水温差逐组预设定。
• 分区启停：按使用频率分四组，女儿房随用随开，老人房全天保持。
• 调试交底：交底时说明分集水器阀门位置与日常观察要点，避免随意改动设定。

记录说明：本段摘录勘察、定位与调试三个阶段的沟通要点，用于说明方案的形成过程。 内容已隐去个人联系方式，不构成任何效果承诺；头像为示意图形，与客户本人形象无关。

七、运行表现与使用方式

7.1 分区启停与远近端升温表现

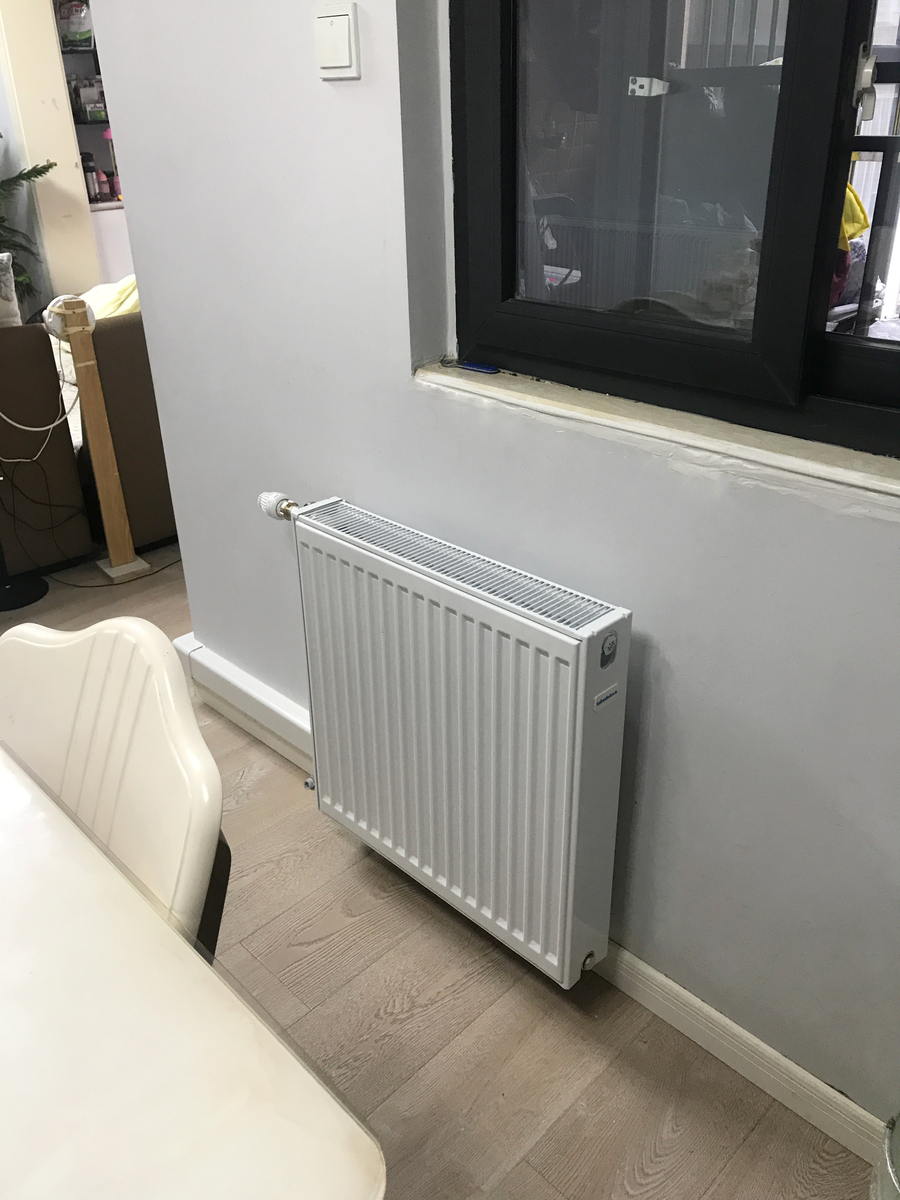

钢制板式散热器以对流为主、辐射为辅，热量直接送到室内空气里，升温速度比地暖快得多， 对「人进房间再开」的使用方式更友好。大户型里，分区的价值体现在两头： 一头是空置的房间可以整组停下来，不必陪着常开的房间一起散热； 另一头是，分区启停能不能互不干扰，取决于第四节的平衡做得够不够——平衡到位，开一组、关一组， 其他组的水温不会跟着晃。

远近端的温差是另一个观察点。管路做完管径匹配、阀门做完预设定之后，同一供水温度下， 远端组与近端组的表面温度差异会明显收窄，升温的先后也拉近。这里要交代一个边界： 远端房间因为管路长、水要走到，启动仍会比近端稍晚一些，这是管路长度的客观结果，不是末端配置不足； 把水温调匀、把流量分平，可以在运行中把这段差别控制在较小范围。

7.2 费用估算

耗气量和使用方式、设定温度、外围护条件都相关。下面按成都居民用气价格做一个量级测算， 只用来判断费用水平，不能等同于实际账单。

八、常见问题（FAQ）

房子大，离热源远的那间是不是总热不起来？

位置上的远不等于一定热不起来。远端房间确实启动慢一些，但通过远端环路管径放大、减少弯折， 并在分集水器上单独预设定，可以让它在同一供水温度下拿到足够的水量。 本项目老人房与女儿房都在远端，就是按这个思路处理的。要留意的是，远端若长期偏凉， 多半是平衡没做到位，而不是房间本身没法暖。

为什么有的房间会忽冷忽热？

忽冷忽热通常来自两处。一是管内积气，注水时空气压在散热器上部，会出现上凉下热、温度不稳， 逐组排气即可；二是流量分配，管路长短不同，近端抢水、远端缺水，温度就跟着晃。 前者在调试时靠排气解决，后者靠阀门预设定平衡解决。此前用取暖器的反反复复， 本质是单台设备覆盖不了分散的房间。

管子拉得这么长，末端会不会不够力？

管长确实会增加阻力。处理办法不是一味加大水泵，而是先把阻力算清： 控制比摩阻在 60～120 Pa/m 的量级（★工程经验），远端环路管径按需放大一档， 走向尽量取直、减少弯折。管径匹配到位后，各环路在同一个水泵压头下的阻力差收窄， 远端就不至于「不够力」。

九组散热器怎么调平衡？

主要靠分集水器上的预设定阀。调试时按「先远端、后近端」的顺序逐组核对供回水温差： 温差偏大说明流量偏小（多在远端），温差偏小说明流量偏大（多在近端）。 把远端阀门开大、近端阀门节流，直到各组在同一供水温度下的表现接近。 这一步在大户型里是必做工序，不做的话分区启停会互相牵连。

能不能只开常用的那几间？

可以，这正是分区启停的意义。本项目按使用频率把房间分成四组，平时空置的女儿房可以整组关闭， 白天只留客厅、厨房与老人房，晚间再逐间投运。前提是前面做的水力平衡要到位， 否则关一组、开一组会牵动其他组的水温。

大户型要不要单加一台循环泵？

是否加泵，取决于系统的阻力与流量是否在壁挂炉自带水泵的扬程范围内。 多数家用壁挂炉自带循环泵，在正常管路长度与管径匹配下可以满足； 若管路总长过大、环路过多，阻力超过泵的能力，才需要评估外加泵或改分集水器方案。 本项目在管径与走向上做了优化，未额外加泵。

主管和支管的管径是怎么定下来的？

按流量与比摩阻反推。热源到分集水器这一段汇流全部环路的流量，取较粗一档； 远端、汇流量大的干管也适当放大；近端、流量小的支管可以细一些。 目标是让各环路在同一个水泵压头下的阻力差不至于拉得太开。具体管径在图纸阶段 结合现场走线一并确定，不与末端组数脱节。
