成都明装暖气片套餐价格表

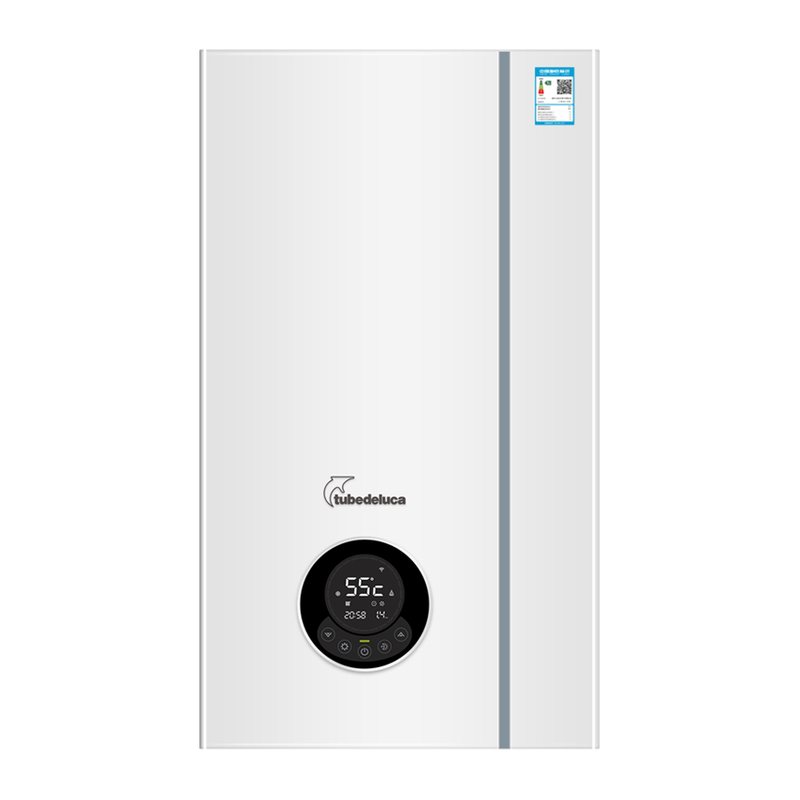

图本、菲斯曼、威能 13 档配置对照3 / 4 / 5 / 6 组 · 参考采暖面积 40～100 ㎡ · 锅炉 + 管道 + 暖气片 + 阀门 + 安装

三个品牌的报价都按同一套格式给出：几组暖气片、配哪台锅炉、覆盖多少采暖面积、适合什么户型、一口价多少。差别在于锅炉品牌与型号，末端的暖气片、管道、阀门三个部分三个品牌用的是同一套配置，所以价格差落在锅炉上。

需要说明的是「参考采暖面积」这一列。它是按常规围护结构估算出来的可覆盖范围，不是硬边界。同样 60 ㎡ 的房子，如果朝北、外墙多、窗户面积大，实际需要 5 组；如果中间层、朝南、保温好，4 组就够。组数要在现场按房间逐一确认，下面第 02 节会讲怎么点。

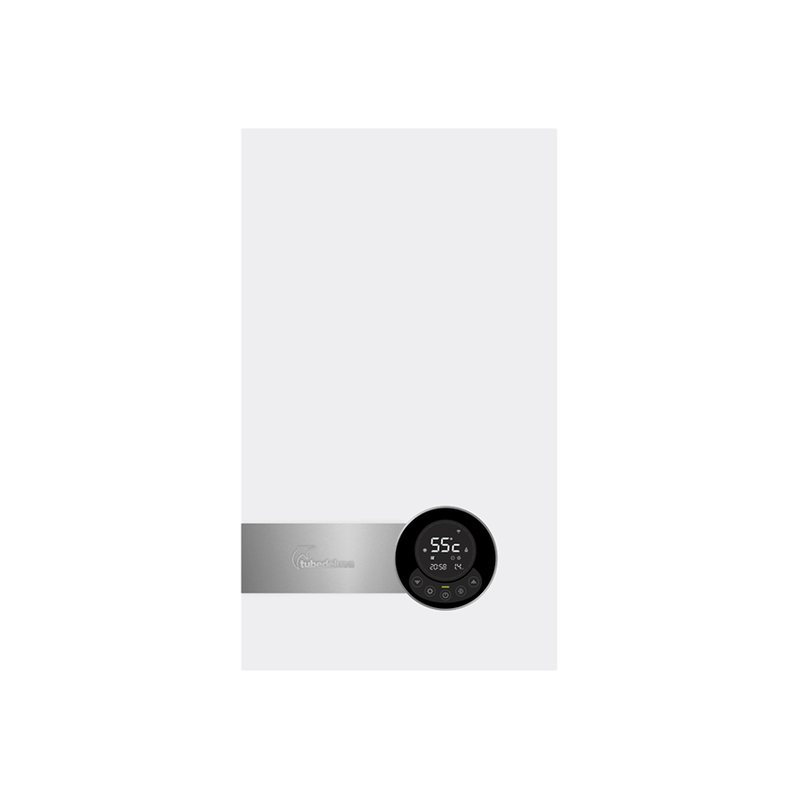

1.1　意大利图本：四档，9,999 元起

图本的杜尔系列按型号分 LIPB22 与 LIPB25 两个功率段，3 组档配 22 kW，4 组及以上配 25 kW。杜尔 E 系列的技术规格里，25 kW 机型的额定输入功率 24.6 kW、最小输入功率 5.6 kW、最大输出功率 22.5 kW，最大热输出效率 91.5%，30% 负荷下的效率 90.5%，NOx 排放等级 4 级，净重 28.7 kg，外形尺寸 700×410×248 mm，分区变频燃烧的调节比为 1:6。

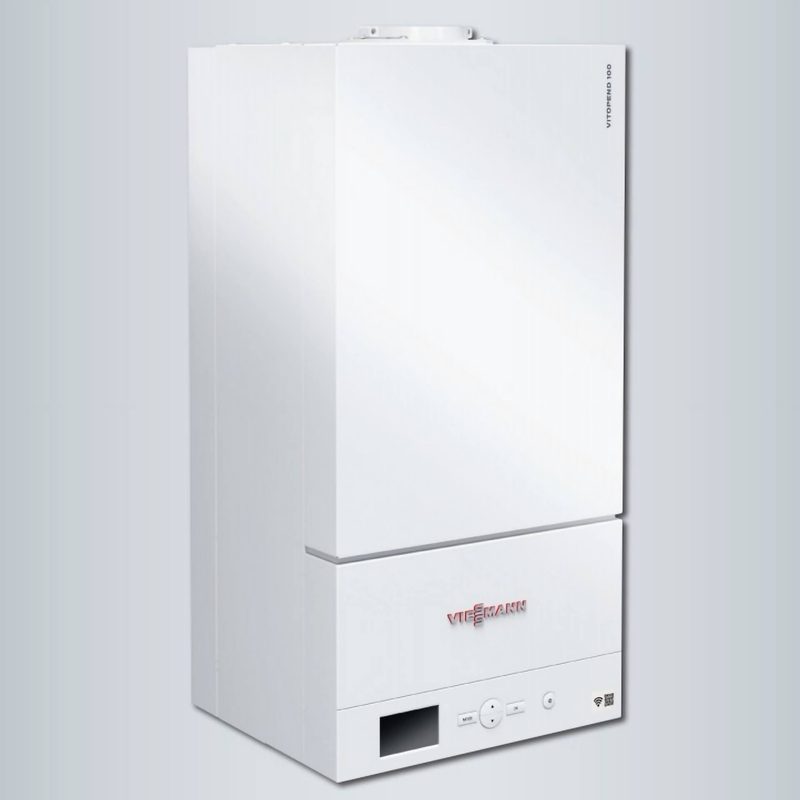

1.2　德国菲斯曼：五档，11,599 元起

菲斯曼多出一档 3 组入门配置，是因为 A1JF 与 A1JE 是两个不同尺寸的系列。A1JF 是紧凑型，18 kW，外形 300×350×700 mm，两用型净重 28 kg，膨胀水箱 6 L，燃气耗量 2.16 m³/h，额定热输出范围 5.4～18.0 kW；A1JE 是标准型，24.8 kW，外形 350×400×725 mm，净重 31 kg，额定热输出范围 6.0～24.8 kW，燃气耗量 2.88 m³/h，声功率级低于 49 dB(A)，生活热水在温差 30 K 时的额定水量 10.8 L/min。两个系列的标准利用率都标注为 93%。

A1JF 与 A1JE 之间 1,000 元的差价，主要买的是热水产率与功率余量。同样是两室一厅，一台 18 kW 的机器带 3 组暖气片足够，但若家人习惯同时用两个淋浴、或者厨房离卫生间较远，24.8 kW 的热水产率会更从容。

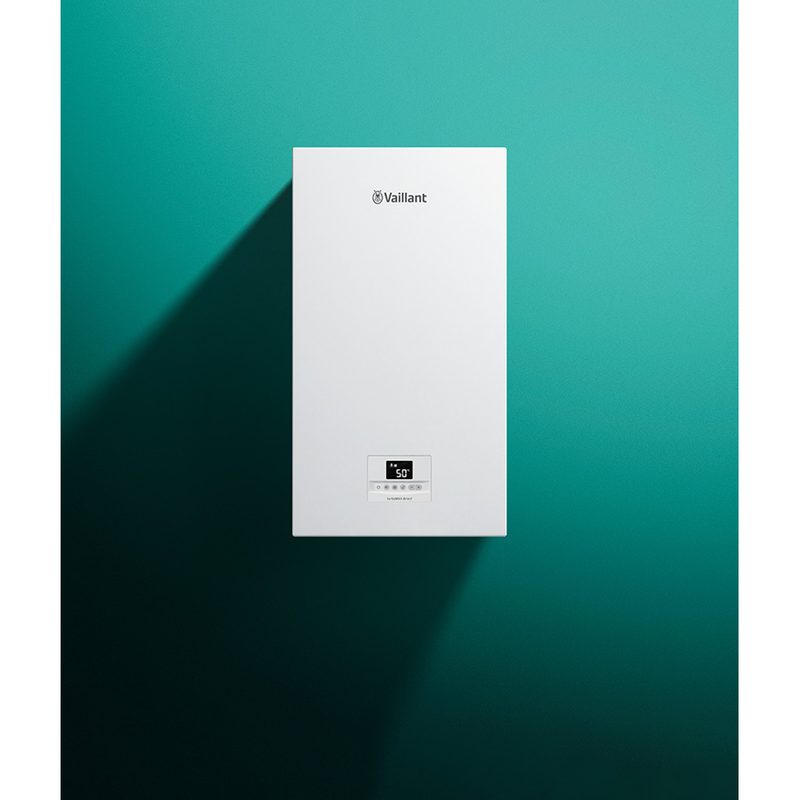

1.3　德国威能：四档，11,599 元起

威能这一档的机型统一，四档配置用的是同一台 TurboMAXdirect 24 kW。这台机器的外形 410×310×740 mm，净重约 34.8 kg，14 片火排，铜质主换热器，最大供水温度可调范围 30～83 ℃，热水出水温度 35～65 ℃，最低启动流量 1.7 L/min，循环水量（温差 20 K）1040 L/h，额定电功率 145 W、待机 3.0 W，外壳防护等级 IPX4。厂方公开的第三方检测报告显示，24 kW 机型在 80/60 ℃ 额定热负荷下的供暖热效率为 93.19%，检测依据 GB 25034-2020。

1.7 L/min 的最低启动流量这一点，在成都的老房里实际有用。老小区水压偏低，尤其是顶楼或二次供水的高层，流量太小点不着火是常见故障。启动流量门槛低的机器，在低水压环境下的点火成功率会稳一些。

组数不是按建筑面积除以某个系数估出来的，而是一个房间一个房间点出来的。一组暖气片负责一个空间，客厅、餐厅、主卧、次卧、书房、卫生间，各算一组。所以同样 80 ㎡，两室一厅是 3 组，三室一厅就是 4 组，三室两厅可能要到 5 组——面积一样，房间数不一样，组数就不一样。

下面这张对照表按户型给出常规组数，可以用来自查，但不能替代现场点数。

三个因素会让组数往上走。一是卫生间加了卫浴型散热器，多一组；二是客厅与餐区是连通的横厅，通常要拆成两组才能把温度铺匀；三是落地窗或阳台封窗面积大，窗下的散热器片数要加，片数加到一个规格装不下时，就要拆成两组。反过来，书房常年空置、或者业主明确表示不用，也可以不装，组数往下走。

每组暖气片的片数，由房间热负荷除以单片散热量得到。成都冬季室外计算干球温度 31.8 ℃ 是空调工况下的取值，采暖侧按采暖室外计算温度核算，成都地区常规住宅的采暖热指标在 60～80 W/㎡ 量级，具体到一间房还要看外墙面积、窗户面积与朝向。以 15 ㎡ 的次卧为例，热负荷约 1.0～1.2 kW，一片标准钢制板式散热器在 75/50 ℃ 工况下的散热量约 100～130 W，算下来 8～12 片。这些是工程估算，最终以厂家样本标注的散热量与现场核算为准。

把三张表放在一起看，会发现一个现象：4 组、5 组、6 组这三档，菲斯曼与威能的报价完全相同（14,199 / 16,099 / 17,999 元），只有 3 组档不同。这不是巧合，而是末端配置相同、锅炉价位相近的结果。

那么同价位下怎么选？可以从四个角度看。

3.1　功率余量

3 组档的差价值得单独说。同样 11,599 元，菲斯曼配的是 A1JF 18 kW，威能配的是 TurboMAXdirect 24 kW。6 kW 的功率差落在哪？落在生活热水上。采暖侧 40～50 ㎡ 的房子，热负荷通常 3～4 kW，两台机器都绰绰有余；但热水侧一台 18 kW 的机器产热水率约 9.5 L/min（温差 30 K），24 kW 的机器约 11.4～13.7 L/min。家里有浴缸、或者两个卫生间同时用，功率余量就是实际体验的差别。

3.2　机身尺寸

三台机器的厚度差别不小。菲斯曼 A1JF 是 300 mm 厚，A1JE 是 350 mm，威能 TurboMAXdirect 是 310 mm，图本杜尔系列是 248 mm。明装暖气片的锅炉通常挂在厨房或生活阳台，位置往往是吊柜旁边或者门后，厚度差 50～100 mm，有时候就是能不能关上门、能不能留出检修空间的差别。厨房位置紧张的老房，这个参数要比品牌名气更先考虑。

3.3　热水产率与启动流量

三台机器的热水参数：威能 TurboMAXdirect 24 kW 标称产热水率 13.7 L/min（温差 25 K）、11.4 L/min（温差 30 K），最低启动流量 1.7 L/min；菲斯曼 A1JE 24.8 kW 在温差 30 K 时额定水量 10.8 L/min；图本杜尔 25 kW 在温差 25 K 时 12.9 L/min、30 K 时 10.8 L/min。三者的热水能力在同一量级，威能的最低启动流量门槛在三者中偏低，对低水压环境的适应性略好。

3.4　产地与售后

三个品牌的产地情况需要说清楚：图本源自意大利，杜尔系列由图本在国内生产；菲斯曼是德国品牌，Vitopend 100-W 系列由国内组装；威能是德国品牌，TurboMAXdirect 产地在国内。三家的整机质保政策与配件供应周期不同，具体年限以签约时的书面约定为准。选品牌时把这三点摆出来，比单看品牌名气更实用。

简单归纳：厨房位置紧、预算敏感，看图本；两室一厅但热水需求大，看威能的 24 kW 入门档；想要德系品牌、机型档位分得细、以后有升级空间，看菲斯曼。

三个品牌的一口价都是同一套包含范围，八项内容合并在报价里，不另外计费。

• 锅炉：对应表格中所列型号的燃气两用炉一台，含随机附件与烟道标准配置。
• 管道：明装管路，采用德国 AC-FIX 或意大利图本管材，外露部分套扣槽。
• 暖气片：意大利图本钢制板式散热器，按房间成组配置，含挂架。
• 阀门：每组暖气片配 F 阀与恒温包，可单独调节与关断，具体见第 05 节。
• 安装费：管路敷设、散热器挂装、锅炉安装、系统连接与调试的人工费用。
• 辅材：管件、支架、扣槽、保温、生料带、密封件等安装过程中消耗的材料。
• 打孔：穿墙、穿板的开孔作业，含开孔后的封堵与收边。
• 旧机拆除：原有采暖设备的拆除与清运。

把这八项列清楚，是因为装修市场上「低价引流、后期加项」的做法并不少见。常见加项有：打孔另计、旧机拆除另计、扣槽另计、超长管路另计。本页列出的 13 档价格里，这四项都在报价内。

不包含的部分也说明一下：燃气管从表后到锅炉的这一段改造，涉及燃气公司报批，不含在内；原有采暖系统的管路如需大面积更换，按实际长度另计；如果现场需要拆改吊顶或橱柜才能走管，这部分木作与恢复不在安装范围内，一般由业主另行安排或协商处理。

口径说明：暖气片末端按组计价、锅炉按台计价，本页 13 档价格为两者合并后的一口价。同栏目另外几款按「元/组」标注参考造价的产品页，给的是末端单价、锅炉另计，两者口径不同，对照时注意区分。

同样 4 组暖气片、同样一台 24 kW 的锅炉，市面上既有报到 12,199 元的，也有报得明显更低的。差出来的部分，除了锅炉品牌与型号，还有两个在报价单上只写两个字、看不出规格的件：连接每组暖气片的阀门，和装在阀门上的温控头。

本页 13 档配置里，「阀门」这一项固定指 F 阀加恒温包，两样都在八项清单内，不算升级项，也不另计价。

5.1　F 阀：让管子在接口处顺过来

每组暖气片的进出水两端，管子和暖气片之间都要有一个连接件。明装管路走扣槽，从墙面出来之后要转一个方向，接到暖气片的接口上。这个转向用什么件完成，决定这一段管子是顺着弧度过来，还是被硬掰成一个直角。

低价套餐里常见的做法，是用普通角阀直接对接，或者把管子在墙洞出口处直接弯过去。管材本身有韧性，弯过去当时不漏，但弯折处的管壁一直在受力。铝塑管的铝层在长期应力下会出现细微裂纹，PPR 管则是弯折处壁厚变薄。这类隐患不会在验收当天显形，往往在第二个、第三个采暖季才开始渗水，而且渗点在扣槽里，发现时常常已经渗到墙面。

F 阀的做法不一样：阀体的接口角度可以调整，管子顺着方向接进阀体，管材本身不需要弯到极限。管线在接口处是顺的，弯折应力落在阀体上，不落在管材上。

这也解释了它的成本。单个 F 阀的采购价，比低价套餐里常见的普通阀门高出约 150 元，多出来的是阀体的加工与密封结构。13 档配置从 3 组到 6 组，组数越多，阀门数量越多，这一项的差价也跟着放大。同样组数的套餐能报出低一截的价格，一部分差价就出在这里。

外观上的差别在明装项目里同样看得见。阀门露在墙面上，F 阀配扣槽收口之后，墙面看起来是「管子接进暖气片」；普通角阀硬接，墙角往往会多出一个拐弯，管子在那个位置是折的。

5.2　恒温包：带刻度的温控头

每组的进水端装恒温阀，阀体上带一个感温包。感温包感知的是房间空气温度：室温接近设定值，阀芯把流量关小；室温低于设定值，再开大。每个房间的温度由这一组自己管，不用整屋一起调。

差别在阀头上有没有刻度。本页 13 档配置配的恒温包带刻度标识，转到哪个位置大致对应哪个室温区间，是可以记住、也可以复述的。低价套餐里常见的是不带刻度的旋钮，转到哪算哪，靠手感判断「大概拧了一半」。

这一点对家里有老人的房子影响比较直接。带刻度的阀头，入冬拧到固定的那一格就行，第二年、第三年还是同一格，不用重新试。不带刻度的旋钮，每年入冬都要重新摸索一遍：拧多了热得开窗，拧少了不热，来回调几次就放弃，索性一直开着。

一直开着的代价落在燃气上。房间到温之后阀门不关小，锅炉继续烧，热量从开着的窗户走掉。恒温包的作用不只是「调得准」，也是让每组在该停的时候停下来。

暖气片是钢制的，钢板两面都要处理：朝水的一面要能长期泡在水里不锈，朝房间的一面要经得住擦洗和室内湿气。处理得好不好，头三年看不出差别，五到八年之后，边角、焊口、底部这几个位置会给出答案。

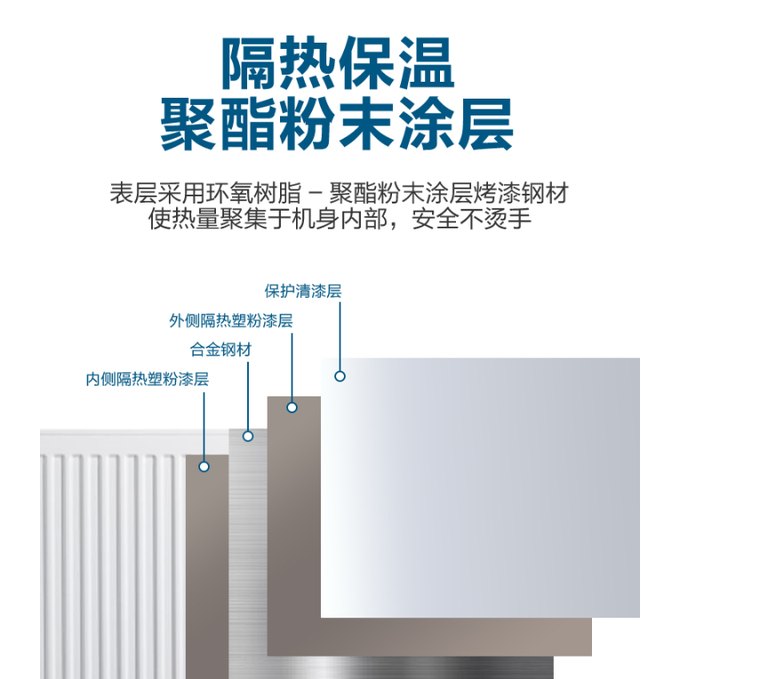

6.1　四层各管什么

四层不是刷四遍漆。内侧与外侧的隔热塑粉漆层采用环氧树脂—聚酯粉末涂层，静电吸附到钢板上之后高温烘烤固化，涂层与钢板之间是化学结合，不靠溶剂挥发附着；表层的清漆罩在塑粉层外面，日常擦洗时先磨掉的是清漆，塑粉层本身不受影响。

6.2　每一层解决什么问题

• 内层挡水：采暖系统里的水含溶解氧，钢板长期直接接触，内壁会先出现点蚀。内层把水和钢隔开，锈渣也就不会随水流进锅炉、堵住换热器的细管。
• 钢材承压：这一层决定暖气片能承受多高的系统压力，也决定它用多久。壁厚与焊缝质量是这一层的核心。
• 外层挡湿气：厨房油烟、卫生间水汽、室内空气里的湿气都会附着在表面。外层把湿气挡在钢板之外，边角和焊口这些涂层覆盖偏薄的位置尤其依赖它。
• 清漆挡擦洗：日常抹布、清洁剂、搬东西时的轻微磕碰，先作用在清漆上。清漆层完整，下面的塑粉层就不会露白。

6.3　和低价暖气片的差别在哪

市面上价格明显偏低的钢制暖气片，常见做法是把喷涂工序减到一至两层：钢板成型后直接喷塑，省掉内侧涂层或表层清漆。这类产品安装当年看不出问题，差别出现在几年之后。

• 内壁：没有内层，水直接接触钢板，内壁开始出现锈点。脱落的锈渣随水流进锅炉，细管径的换热器先受影响，表现为热水忽冷忽热、采暖升温变慢。
• 边角与焊口：这两处是涂层覆盖偏薄的位置，单层塑粉的产品先在这里起泡。泡破之后钢板暴露，锈蚀从边缘向片体蔓延。
• 表面温度：涂层薄，热量从钢板往空气传的路径没有缓冲，表面摸着偏烫，房间里的温度却未必均匀。

双层隔热涂层的作用方向，是把热量往房间推，而不是往墙体和背板散。钢板本身导热快，热水到钢板表面的这一段很快；决定房间多久热起来的是整片的传热是否均匀，而不是把局部烧得更烫。涂层厚度一致，整片表面温度才一致，房间里不会出现「贴近暖气片一片热、两步之外还是凉」的情况。

6.4　现场怎么分辨

安装时管路接口处会露出钢板的截面，可以看一眼：切口处能看出外侧漆层的厚度，也能看出内侧有没有涂层。再用手指沿边角摸一圈，涂层均匀的边缘是圆润的；发涩、能看到钢材本色的，说明边角覆盖不足。

13 档配置里，图本与菲斯曼各有一条升级到冷凝炉的路径，威能现行四档均为常规炉，暂无升级项。

冷凝炉与常规炉的差别在换热方式。常规炉的烟气温度高于水蒸气露点，烟气里的潜热随废气排走；冷凝炉在换热器后段把烟气温度降到露点以下，水蒸气凝结放热，这部分热量被回收。图本戴森系列的额定能效（30/50 ℃）标注为 106.4%（24 kW 机型）与 106.7%（32 kW 机型），杜尔常规炉的最大热输出效率是 91.5%，两者差十几个百分点，落在燃气账单上就是每个月几十元到一百多元的差别。

冷凝炉的节能效果跟回水温度直接相关。回水温度低于 50 ℃ 时，冷凝效果充分，节能明显；暖气片系统按 75/50 ℃ 工况设计，回水在 50 ℃ 附近，冷凝比例不如地暖系统高。所以暖气片配冷凝炉，节能幅度会小于地暖配冷凝炉，这一点在选型时要说清楚，避免预期落空。

升级值不值，取决于两件事：一是采暖季的用气量，房子大、开的时间长，回本周期短；二是预算余量，冷凝炉的初始投入高出 2,500～6,000 元。如果房子是自住、打算住十年以上，升级的账算得过来；如果是过渡房或者出租，常规炉更实在。

常规户型（两室一厅到三室两厅）的明装暖气片，从进场到调试完成通常一个工作日。工序链条是固定的，顺序不能颠倒。

1. 定位与放线：先与业主逐间确认散热器的挂装位置、锅炉位置、管路走向，用墨线弹出管路中心线与挂装标高。散热器优先放在窗下或外墙侧，不宜被家具与窗帘大面积遮挡。
2. 成品保护与打孔：地面、门套、家具做覆盖，打孔用带集尘装置的钻头，粉尘集中收集。穿墙孔的位置要避开暗埋的水管与电线。
3. 布管：明装管路沿墙顶阴角与踢脚线上沿走，套扣槽固定。管路尽量顺直、少弯头，转弯处用弯管器成型，不用接头。
4. 挂装散热器：按弹线标高挂装，用水平尺校正。每组散热器配 F 阀与感温包，进回水各一个接口。
5. 锅炉安装：挂装锅炉，连接烟道、燃气、冷水、热水与采暖供回水。烟道出口要避开窗户与进风口。
6. 打压试验：系统注水后打压，试验压力为工作压力的 1.5 倍且不低于 0.6 MPa，稳压 1 小时，压降不超过 0.05 MPa 为合格。
7. 通水调试：逐组排气，确认每组散热均匀、无气塞、无渗漏；设定锅炉采暖温度与热水温度；向业主交代使用方法与日常维护要点。

明装不拆地面、不铲墙面，管路走在墙面之外，这是它对既有装修影响可控的原因。代价是管路外露，需要扣槽与走线设计来消化美观问题。经验上，管路沿踢脚线上沿走、扣槽与踢脚线同色，视觉上不显眼；沿墙顶阴角走，适合层高较高、有吊顶的房间。

一天完工的前提是户型规整、管路不长。四室两厅以上的大平层、或者跃层、别墅，管路总长增加，通常要一天半到两天。这一点在排期时会提前说明。

这 13 档配置由四川鼎格舒适家统一承接。采暖负荷核算、锅炉与散热器选型，在上门测量后出图；安装按工序节点逐项验收，打压记录、通水记录随工程存档；售后由同一支团队跟进。

验收时可以逐项对照的条目包括：管路是否顺直、扣槽是否平整、散热器是否水平、每组是否配独立阀门、打压压力与稳压时间是否达标、烟道出口位置是否合规、系统运行是否有异响。这些项目不依赖主观判断，现场用水平尺、压力表、卷尺就能核实。

成都地区的老房加装占比较大，这类项目额外要确认三件事：燃气表容量是否够用（24 kW 机型满负荷耗气约 2.88 m³/h）、原有电路是否支持（锅炉电功率 130～145 W，需独立插座）、外墙是否允许开烟道孔（部分老小区物业有统一规定）。这三项在测量阶段就会核。
