龙栖苑120㎡住宅明装暖气片采暖系统安装案例

• 120㎡建筑面积
• 3室2 厅 1 厨 2 卫
• 8组板式散热器
• 125~150W/㎡逐间热指标（中段）
• 75/50℃设计供回水温度
• 约12.3kW采暖热负荷

项目档案

一、高龄住户的安全约束与全屋零地面管线

龙栖苑这几栋楼是 2000 年前后建成的多层砖混住宅，六层、无电梯，住户以老住户为主。 毛女士 60 岁，退休教师，与老伴两人自住；女儿在市区工作，平时不在这边， 赶上节假日才带着外孙回来住几天。老两口的作息很规律：早起早睡，白天在家看电视、做饭、侍弄花草， 一般 21:00 前就休息。这样的日子过下来，家里对温度的诉求并不复杂，对安全的要求却很实在—— 她提到一句原话：年纪大了，冬天在屋里也得穿棉鞋，可地上要是拉管子、堆杂物，走两步就得提心吊胆。

这句话其实给整套系统划了边界。高龄住户在家里的动线短，但来回次数多：卧室到卫生间、厨房到客厅、 阳台到餐桌，一天要走很多趟，夜里光线不足时尤其明显。明装暖气片的管路若沿地面铺走， 或者绕过门口时在地面留出一段，就等于给这些路径添了绊脚点。因此本项目的做法是： 采暖管路一律贴着踢脚线上方与阴角走，遇到门洞从门套下穿过，室内地面从头到尾不落一根管子。 这一点既决定了走管方式，也决定了末端只能挂在墙上，而不可能做成地暖那样的地面盘管。

把安全约束拆开看，落在三个位置上：地面、通道、表面温度。地面解决的是「有没有管子」， 通道解决的是「人走的地方宽不宽」，表面温度解决的是「会不会烫到手」。 这三处如果只按常规做法处理，问题往往出在细节里——比如管路为了抄近路在地面横穿， 或者散热器正好落在老人每天扶着走的墙边。本项目按下面的清单逐项过了一遍。

这里需要把明装暖气片和地暖放在同一张表里比一比，但比的不是谁好谁差，而是各自的适用条件不同。 两者都是常规的采暖末端形式，只是对居住状态的匹配度不一样。

• 地面留空：管路贴墙上走，地面不出现任何管线，夜里走路不用看脚下。
• 通道保净：门洞处从门套下过管，不在地面拉横管，走线顺着墙根走。
• 末端避让：散热器避开床边、手扶墙与必经通道，减少误触机会。
• 表面控温：供水温度按 GB 50736—2012 的上限控制，不靠超温运行去凑热量。
• 逐间施工：一件一件做，家具挪开再复位，不让老人搬去别处住。

二、砖混墙体的挂装承载力核定

龙栖苑是 2000 年建成的多层砖混板楼，墙体不是同一种做法。承重的外墙与部分内墙是实心砖砌体， 厚度较大、砂浆密实；房间之间的部分隔墙则是较薄的砌体，甚至局部为轻质块材。 散热器是钢制板式，单片看着不重，但整组满水之后要有几十公斤，且重量集中落在两到四个支点上—— 挂在实心砖墙上和挂在轻薄隔墙上，可靠性完全不同。因此本项目在弹线之前， 先把每一面打算挂装的墙核定一遍。

核定不是拿尺子量一下厚度就完事，要看的是基材能不能「吃住」锚栓。老房子还有一个特点： 墙面抹灰层往往有几公分厚，年代久了会有空鼓。如果锚栓只固定在抹灰层里，表面看很牢， 实际受力全压在一层不再密实的砂浆上，风险就藏在里面。通行做法是让锚栓穿透抹灰层、锚入后面的砌体， 把力交回给砖墙本身。

核定的结果直接决定挂装方式。实心砖承重墙条件好，可以直接锚固；薄隔墙承载有限， 需要把荷载摊开，或者换一种落位方式。下表把几种常见的墙体部位与对应的固定做法列在一起， 现场碰到哪一种，就按哪一栏办。

本项目最终把客厅、主卧、书房三处较重的一组落在实心砖承重墙上，薄隔墙处则通过加垫板把受力摊开， 或者把该组挪到相邻条件更好的墙面。位置调整的余地，正是核定工作换来的： 如果事先没核定，挂上去之后才发现基材不合适，墙面已经打孔，返工就得补墙。

三、热负荷概算与散热器配置

概算采用面积热指标法，即热负荷（W）＝ 需采暖房间面积（㎡）× 房间热指标（W/㎡）。 热指标不是固定数，而是在 80～180 W/㎡ 区间里随围护结构取值： 外墙有保温、外窗为断桥铝中空玻璃的新建住宅落在低段；围护做法一般、外墙无保温的老住宅落在中段； 无保温再叠加顶层、北向、临水高湿或窗墙比明显偏大的，才继续往高段走。

龙栖苑建成于 2000 年，是砖混多层住宅，外墙没有保温层，外窗也不是新的断桥铝中空玻璃， 整体围护条件属于需要往中段取值的一类；但这套房子处在中间楼层，不是顶层、也不是北向山墙， 没有把取值再往上推的条件。两相权衡，热指标取中段的 125～150 W/㎡，再逐间细分： 常待人的客厅、以及朝外窗的主卧取中段偏上，客房、厨房这类使用时段短的房间取中段偏下， 而非整户套用一个数。这样算下来，比按围护传热算出的理论值要高一些，原因有两层： 一是散热器样本上标的散热量按 90 ℃／70 ℃ 供回水标定，本系统按 75 ℃／50 ℃ 运行， 实际温差小于标定工况，末端真正散出的热量低于样本读数，配末端时要放大； 二是明装系统没有地面填充层蓄热，室温全靠末端即时补上，也要留出余量。

采暖负荷算下来在 12 kW 上下，壁挂炉却不照着这个数往小里选，推高功率的是生活热水。 冬季自来水按约 7 ℃、洗浴出水按约 45 ℃ 取值，温升 38 ℃，代入经验式 「热水产率（L/min）＝ 功率（kW）× 60 ÷［4.187 × 温升（℃）］」， 26 kW 一级的机器在该工况下的热水产率约 9.8 L/min（★工程经验测算），够一个花洒舒适使用。 这户两间卫生间平时只用其中一间，老两口用水时段也集中，按此档位确定热源即可。

散热器样本给出的标准散热量，是在供回水 90 ℃／70 ℃、室内 20 ℃（温差 64.5 K）条件下测得的。 本项目按 75 ℃／50 ℃ 运行，实际温差小于标定工况，真实散热量低于样本读数，选型时须按运行工况折算。 正因如此，本项目不为追求片数少而压低配置——片数偏小、再靠抬高供水温度去补， 会让壁挂炉长期处在较高负荷，对老房子而言并不划算。

四、客房低频使用的分区控制与快速启用

这套房子是三室，老两口只用其中一间作主卧，另一间被毛女士布置成书房兼花房， 第三间留给女儿。女儿在市区工作，一年也就节假日、寒暑假回来几趟， 这一间常年空着，可一住就得是暖的——毛女士的原话是：孩子回来住两天， 屋里要还是冷，过节都待不住。

低频使用的房间，最怕两种极端：一是常年不热，用的时候从零开始等； 二是不分场合地一直开着，空房间白白耗气。应对办法是把这一间单设成一条独立环路， 末端进水侧配恒温阀，让它既能长期保持低位值守，也能在来客人之前快速提上来。 值得说明的是，钢制板式散热器以对流为主，起温比地暖快，客人到访前一天下午把阀门调上来， 基本不用提前很久，这一点对「不常用的房间」特别合适。

分区之后还有一件必须做的事：把各环路的流量调匀。管路有长有短，阻力并不相同， 靠近热源的环路走水快、末端容易过热，离热源远的环路流量偏小、升温慢， 表现出来就是一组特别热、一组不热。本项目在每组散热器回水侧设预设定阀， 主管上按客房、主卧、客餐厅留出分组阀门，调试时逐组核对温差并调整开度， 把同一供水温度下各组的散热表现拉到接近的水平。

毛女士家里东西多，客厅沙发、电视柜、茶几把墙面占得比较满，书房里又摆着书架和花架。 末端往哪儿放，得先看家具和走道。本项目在定位阶段把每间房的家具位置一并核定， 宁可让散热器的位置不那么「中规中矩」，也不去挤占人走的通道。

• 单设环路：客房独立成环，与其他房间互不牵制，用与不用自己说了算。
• 低位值守：空置时留最小开度，不起灰、不返潮，也不白耗气。
• 提前启用：来客前一天下午把阀门调上来，散热器起温快，到访时已暖。
• 让位家具：末端位置服从家具与走道，先保通行，再谈摆放。

五、施工组织与关键控制点

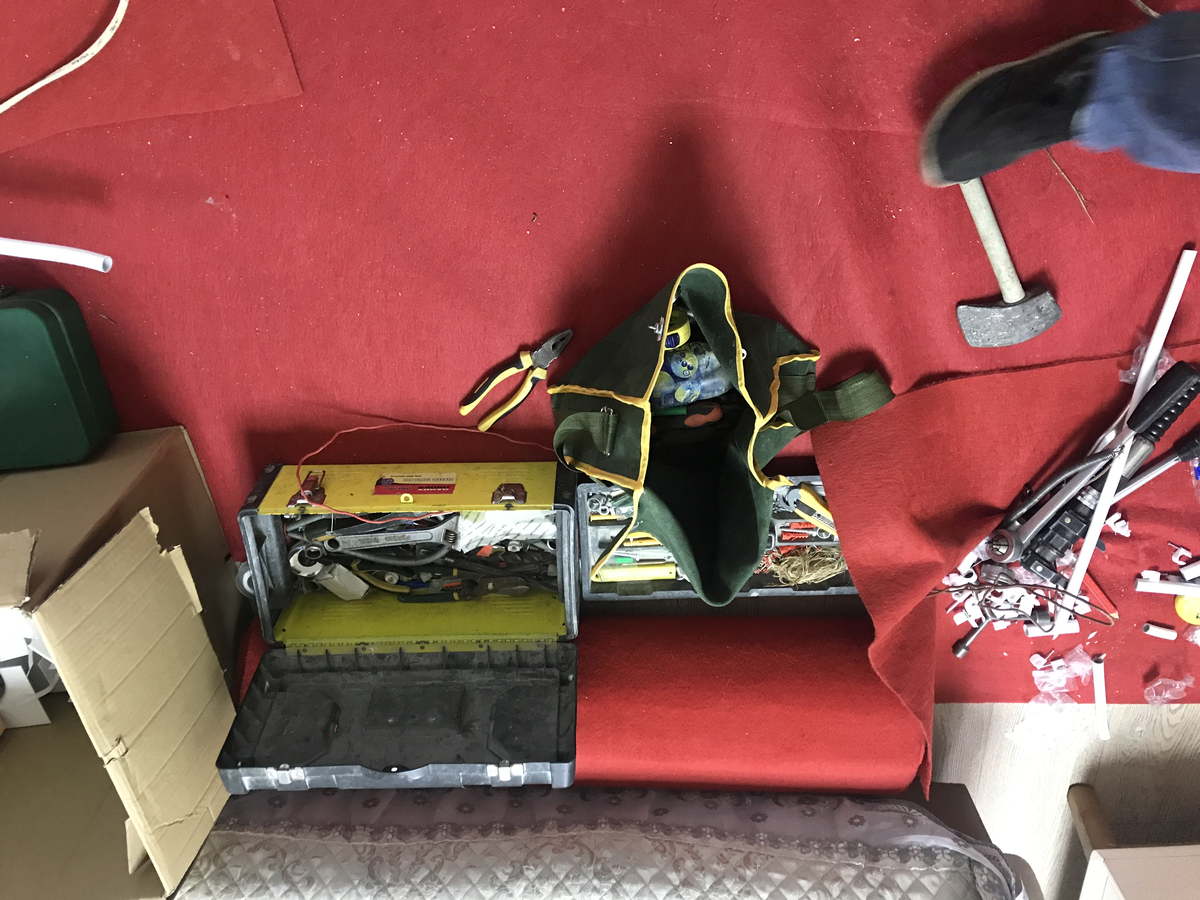

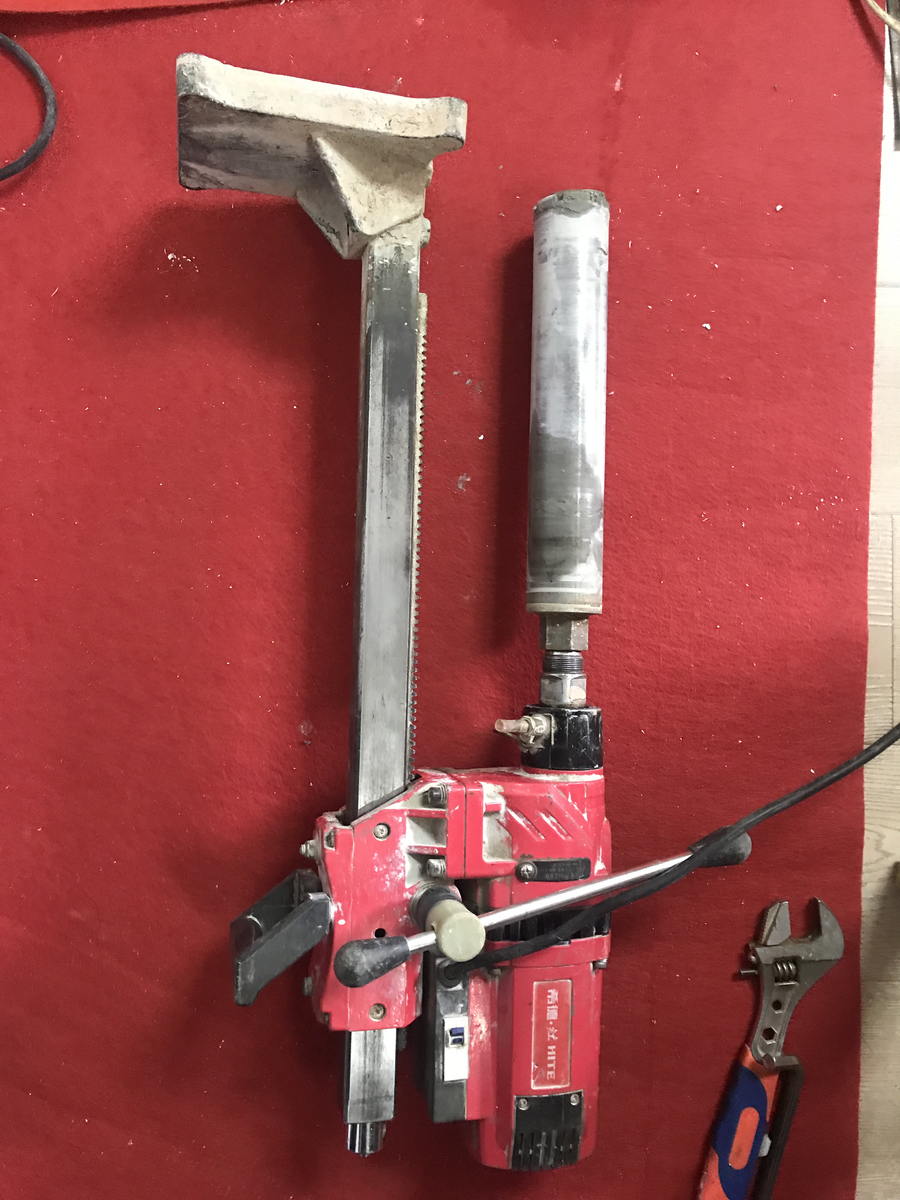

本项目安排两个工作日。首日做进场保护、弹线、墙体核定与开孔，随后固定挂板、敷设管路； 次日做系统连接、注水打压、调试与交底。之所以不并成一天， 一半是工序本身需要分步核对，一半是为了迁就老两口的生活——钻孔这类有声响的活集中在同一段做完， 其余时间安排接管、走管这类动静小的活，家里受到的打扰就小一些。

六、沟通记录：从上门勘察到调试交底

这个项目的沟通串起三件事：开头把地面不能动、物品多这两条顾虑说清， 中间把砖混挂装这个难点讲透，收尾把客房启用与日常观察要点交底。下面摘录其中的要点。

20:40

‹龙栖苑 毛女士···

11月5日 20:40

毛阿姨你好，我这边负责你家暖气。房子是要解决取暖，还是连洗澡热水一起换掉？

主要是取暖。就我和老伴两个人住，冬天在屋里也得穿棉鞋。

房子资料我看过，是龙栖苑这边的多层吧，建成有些年头了？

2000 年的房子，六层没电梯。我住中间楼层。

明白。家里地面能不能动，东西多不多？

地面千万别动，我年纪大了怕绊。东西也不少，不想大动。

那就不做地暖，走明装暖气片，管子贴踢脚线上边走，地上一点管线都没有。

地上不埋管子，那我放心了。

11月7日 19:30

今天上门量了。120 平，三室两厅两卫。你和你老伴住主卧，另外两间是？

一间是我女儿他们的客房，她带孩子节假日回来住；还有一间我放书和花。

客房一年大概住几回？

也就过年过节，还有暑假。平时空着。

那间我单独给它一路阀门，来人之前提前开上就行，暖气片起温快。

平时关着屋里会不会发潮？

不用全关，留一点低位就行，不起灰也不返潮。

11月9日 15:20

还有个事要跟你说清楚。你这房子是砖混的，墙的承重不一样，散热器挂哪面墙得先核。

砖墙还能挂不住吗？

不是挂不住，是要分。实心砖的承重墙锚栓打进去就牢；轻薄隔墙不能照同样办法挂，得另想办法。

那你看着定，别回头掉了。

放心，挂之前我逐面墙敲一遍，避开暗线，锚栓穿透抹灰打进砖里。位置也让你先看一眼再定。

11月11日 10:00

位置定一下。客厅靠窗那面实墙放一组，避开沙发和你们走的路。

客厅我俩天天待，那儿得暖。

主卧那组放窗下，跟床头错开，你看行不行？

行，别压着衣柜门。

次卧那组靠内墙放，少占地方。卫生间装干区墙上，别对着淋浴。

11月11日 16:30

试压做完了，接口不渗。点火逐组排气，再把阀门调平衡。

暖气片表面烫不烫？年纪大了，怕碰着。

供水温度按规范不超 85 度，运行表面是有温度的。我把它们放在你平时不会去碰的墙面，床边和过道都避开。

那就好。

12月20日 20:10

用了一个多月，屋里穿棉鞋的日子少多了，客厅坐着看电视不冻脚了。

留意地上别堆东西压着管线。哪组不热先看排气阀，压力表掉得明显就打电话。

女儿元旦回来，次卧那间怎么开？

到之前一天下午把那组阀调上来就行，不用整屋开。

这段沟通确认了哪些事

• 形式取舍：地面与家具均保留，高龄住户怕绊，确定为明装暖气片、地面零管线。
• 墙体核定：砖混老楼承重墙与薄隔墙并存，挂装前逐面墙核定基材与锚固方式。
• 客房处理：女儿房单设独立环路，低位值守、来客前提前启用。
• 末端避让：散热器避开床边、手扶墙与必经通道，家具密集处先保通行。
• 表面控温：供水温度按规范上限控制，遇触位置提前避开。
• 施工扰动：逐间施工，家具挪开再复位，不让老人搬出去住。

记录说明：本段摘录勘察、定位与调试三个阶段的沟通要点，用于说明方案的形成过程。 内容已隐去个人联系方式，不构成任何效果承诺；头像为示意图形，与客户本人形象无关。

七、运行表现与使用方式

7.1 按高龄作息运行与客房启用

钢制板式散热器以对流为主、辐射为辅，热量直接送到室内空气里，起温速度比地暖快。 对老两口这样的作息，分区控温的好处很直观：白天只在客厅、书房与厨房一带保持运行， 夜里休息前把不用的区域调低；主卧按稳定值设定，既不会睡前偏凉，也不会整夜过热。 客房则单设一环，平时低位值守，女儿要回来时提前半天调上来，到访时房间已经是暖的。 需要交代一个边界：明装暖气片的末端位置避让只减少误触的机会，散热器运行表面本身是有温度的， 这一点无法靠安装手段做到完全消除；具体手感与供水温度、所处房间的设定都有关，这里不作数值承诺。

7.2 费用估算

耗气量和使用方式、设定温度、围护条件都相关。下面按成都居民用气价格做一个量级测算， 只用来判断费用水平，不能等同于实际账单。

八、常见问题（FAQ）

明装暖气片地上会不会有管子，老人会不会绊倒？

本项目的管路一律贴着踢脚线上方与阴角敷设，遇门洞从门套下穿过，室内地面不落一根管子。 这样处理的目的，正是让高龄住户不用低头看脚下也能安心走路。需要说明的是， 明装系统并非完全没有地面附近的部件，管卡、支架都收在墙根一侧，验收时会沿日常动线走一遍确认净空。 这一点是「减少绊脚点」，与地暖那种地面无管的形态相比，走管方式不同，各有适用条件。

暖气片表面烫不烫手，家里老人会不会碰到？

散热器运行时表面是有温度的，供水温度按 GB 50736—2012 第 5.3.1 条控制在 85 ℃ 以内， 实际表面温度随供水与室温变化，无法做到「完全不热」。可行的做法是位置避让： 把末端放在床边、手扶墙、必经通道之外，老人日常不经过、不触碰的位置， 再配合用户端的温度设定。本项目就是按这个思路定位置的，不适合承诺某一具体表面温度。

客房一年用不了几回，装了会不会浪费？

客房单设一条独立环路，配独立的恒温阀，用与不用由住户自己决定。 平时保持低位值守，既不起灰也不返潮，耗气量有限；女儿回来前一天下午把阀门调上来， 钢制板式散热器起温快，到访时房间已经暖了。把不常用的房间独立成环， 比把它绑在主环路上一直跟着运行更灵活。

2000 年的砖混老墙，能挂得住散热器吗？

要看具体是哪一面墙。砖混住宅里，承重的外墙与部分内墙是实心砖砌体，条件较好； 房间之间的薄隔墙、轻质隔墙承载有限，不能按同样办法挂。本项目在弹线前逐面墙核定基材， 锚栓穿透抹灰层锚入砌体，薄隔墙处通过加垫板把受力摊开，或把该组挪到条件更好的墙面。 条件确实不足的部位，则改落地支架，不勉强挂装。

家里东西多，施工会不会把屋子翻一遍？

明装暖气片是逐间施工，只动墙面与踢脚线附近，不涉及地面整体翻动。 本项目安排两个工作日，家具就地挪让后复位，不要求把整屋的物件搬空， 也不要求住户搬出去住。有声响的钻孔作业集中在同一时段完成，其余工序动静较小， 对日常生活的打扰比整体改造要小。

老两口白天只在家，一间一间开会不会费气？

不必全开。每组散热器都有恒温阀，白天只保留客厅、书房与厨房一带运行， 其余房间调低；夜间休息前只留主卧。这套住宅的作息比较规律，按人、按时段设， 比整户一个温度更贴合实际使用。设定温度与开闭时段对耗气量的影响， 往往比设备本身更大。

家具多、房间小，散热器往哪放？

位置取舍的顺序是先保通行、再谈摆放。客厅避开沙发与走道，书房避开书架与花架的立面， 主卧放在外窗下方并与床头错开，客房靠内墙少占地方。位置确定时把家具位置一并核定， 让散热器让开人常走的动线，散热气流也不被家具挡住。落地窗或窗下净空不足的房间， 则改放窗侧实墙，并按定位方式重新核算末端长度。
