恒瑞新川中心二期66㎡商办公寓明装暖气片采暖系统安装案例

• 66㎡建筑面积
• 2室SOHO 套二
• 5组板式散热器
• 130~155W/㎡逐间热指标（中段）
• 75/50℃供回水设计温度
• 约7.0kW采暖热负荷

项目档案

一、单侧外墙公寓的负荷特征与气流组织

恒瑞新川中心二期是 2024 年交付的塔楼，康先生这套在 66 ㎡ 的 SOHO 户型里，窗户全部开在同一面外墙上， 另外三面分别是公共走廊、相邻单元和户内隔墙，都不直接对外。这种「单面采光」的格局在商办公寓里很常见， 却和多数普通住宅不一样：普通住宅往往有两到三面外墙，冷风渗透和窗面冷辐射分散在几个方向； 这里却把窗、渗风与日照全部压在同一个面上，于是这一面的负荷明显集中，其余三面则几乎不换热、空气也不流动。

住进来之后，康先生对这件事的感受很直接：靠窗的办公桌一侧坐久了发凉，往里走一步反倒觉得闷。 这并不矛盾。单侧开窗时，空气的进出只能靠这一面，换气路径短、效率低，房间进深方向的中部容易形成气流滞止， 温度分布也不均匀。把这几处特征拆开看，末端该怎么摆、气流该往哪个方向引，思路才清楚。

康先生 29 岁，自主创业做电商，一个人住，父母偶尔过来。他的时间表是反过来的： 常在 22:00 到凌晨 2:00 之间干活，白天补觉，偶尔一整天不出门。 这样一来，房间的用热时段和多数家庭错开——白天他要睡觉，客餐厅与办公区并不需要像晚上那样热； 夜里他醒着，这两处反倒要撑住。独居、作息颠倒、又常把家当办公室用，是这套房子确定末端位置与运行方式的三个出发点。

• 单侧采光先看窗：负荷集中在唯一的外窗面，末端优先贴这一面，先把冷辐射挡住。
• 不往墙上堆末端：无窗的三面偏凉但换热少，靠室内气流带热，比多加几组更划算。
• 沿进深拉距离：末端沿进深方向分散，避免只热窗口一带、内区偏凉。
• 通风另想办法：单面开窗换气有限，靠排风把气流引出来，减少闷的感觉。
• 作息定节奏：白天补觉、夜间办公，按这个节律分段设定，而不是整户一个温度。

二、燃气入户条件的前置核准与备选热源预案

商办公寓和普通住宅在燃气这件事上走的两条路。普通住宅交房时燃气接入基本定型，公寓则要看楼栋有没有敷设燃气立管、 户内能不能留出表位、排烟口能不能开在临外墙的一侧，还要看物业对商办装修与设备安装的规定。 这套房子是 2024 年交付的新项目，康先生又是刚拿下不久，管道与表位的条件都还有确认的余地， 所以施工方把核准工作放在最前面，核准结果直接决定热源怎么选。

核准不是一道手续，而是一串要逐项落地的事。它涉及物业、燃气公司与户内设备三方， 任何一项没对上，壁挂炉就装不成，或者装成了也过不了验收。本项目按下面的清单逐项核对， 把结果留档，再决定热源方案。

核准和施工不能串行等待。燃气环节有往返，若等结果出来再谈其余，工期会拖得很长； 把核准与户内准备并行推进，同时准备一套「万一通不了气」的退路，才是稳妥的做法。 备选热源的取舍，看的是三个条件：采暖能不能满足全屋、生活热水能不能一并解决、户内对外机位或配电有没有条件。

本项目核准的结果是：燃气立管可以引入，表位有安装空间，排烟口需开在临外墙一侧， 物业对户内设备安装没有额外限制。据此确定以燃气壁挂炉作热源，同时解决取暖与洗浴热水。 备选热源的预案不因核准通过就作废——户内配电箱仍预留了一路回路，作为日后极端情况下的余地。 需要说明的是，这类核准的结论因楼栋、楼层和物业规定而异，同一小区的不同户型也可能不一样，须逐户落实。

三、热负荷概算与散热器配置

估算还是走面积热指标法：某处房间的热负荷（W）＝ 该处需采暖面积（㎡）× 该处热指标（W/㎡），各处分别算好后相加。 热指标随围护条件变动，落点在 80～180 W/㎡ 这个区间里选：新建住宅、外墙带保温且外窗为断桥铝中空玻璃的，可取区间下部； 围护做法平平、外墙无保温的老房子，落在区间中部；既无保温、又叠加顶层、北向、临水高湿或窗墙比明显偏大的，才继续往区间上部走。

恒瑞新川中心二期 2024 年才交付，塔楼是新盖的，围护做法本身不算差，按理可以往区间下部靠； 但这套房子只有一面外墙、窗户全部挤在同一个面上，通风和受热都偏得厉害，靠窗一侧的冷辐射被放大， 取值于是提到中段的 130～155 W/㎡，再逐处细分——靠窗、进深大、气流容易停住的部位往上取值， 贴近内区、平时用得少的部位往下取值，并非整户一个数。之所以比按围护传热算出的理论值高，有两层原因： 一是散热器样本标定用的是 90 ℃／70 ℃ 的供回水，而本系统按 75 ℃／50 ℃ 运行，工况不同， 样本读数到了实际工况会缩水，配末端时得放大；二是明装没有地面填充层，少了蓄热这层缓冲， 室温全靠末端当场补，也得留出富余。

采暖负荷算下来在 7 kW 上下，壁挂炉却仍要按生活热水去定档，而不是照着采暖负荷往小里选。 冬季自来水按约 7 ℃、洗浴出水按约 45 ℃ 取值，温升 38 ℃，代入经验式 「热水产率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 温升（℃）］」， 20 kW 一级的机器在该工况下的热水产率约 7.5 L/min（★工程经验测算），够单人从容洗浴。 康先生独居，父母只是偶尔来住、同一天两处同时用水的时段很少，20 kW 一级已可覆盖； 若换成电壁挂炉，则采暖与生活热水分别由两台设备承担，功率与产率按各自设备单独核算。

散热器样本上标的标准散热量，是按供回水 90 ℃／70 ℃、室内 20 ℃ 的工况测出来的。 这套系统实际跑在 75 ℃／50 ℃，温差比标定工况小，末端真正散出的热量会比样本读数低，选型时得按运行工况折算回来。 所以本项目没有为了少挂几片而压低配置——片数压小、再靠抬高供水温度去补，壁挂炉会长期处在较高负荷； 这户层高特殊，高水温运行多出来的余热还容易往上跑，把上下温差进一步拉开。

四、挑空空间的温度分层与末端布置

这套公寓的层高比普通住宅高，部分位置是挑空的，这直接改变了热量的分布方式。 空气受热后密度变小、往上浮，挑空区越高，热空气越容易在顶部聚集；人在1.5 米以下活动， 那一层反倒容易偏凉。如果照普通住宅的习惯把末端装在靠近挑空上部的墙面， 结果往往是上面越聚越热、下面照样凉，末端的作用没有落到位。

还有一个常被忽略的点：挑空区的顶部与外墙窗面的距离大，窗面冷辐射的影响范围也被拉高。 靠窗一侧从楼板到顶部，温度是渐变的，越往上越接近室温、越往下越凉。 末端布置要顺着这个梯度来，把热量送到人待着的那一层，而不是送到人够不着的高处。

落到具体房间，挑空与非挑空部位的取值和位置并不相同。挑空区下部活动层是人在的地方， 取值靠中段偏上；非挑空的次卧与厨房使用时段短，取值靠中段偏下。 位置上一律让末端贴近活动高度，挂装高度比普通住宅略低，正是为了把热量留在人这一层，而不是让它往上跑。

• 末端贴活动层：挑空区末端挂装高度比普通住宅略低，把热量留在人这一层。
• 上部不补热：挑空顶部本就聚热，不再加装末端，避免上下温差被放大。
• 沿窗竖向补偿：单侧外窗的冷辐射随层高放大，末端贴窗侧形成自下而上的补偿气流。
• 取分值结构：挑空下部活动层取中段偏上，非挑空小房间取中段偏下，逐处区分。

五、施工组织与关键控制点

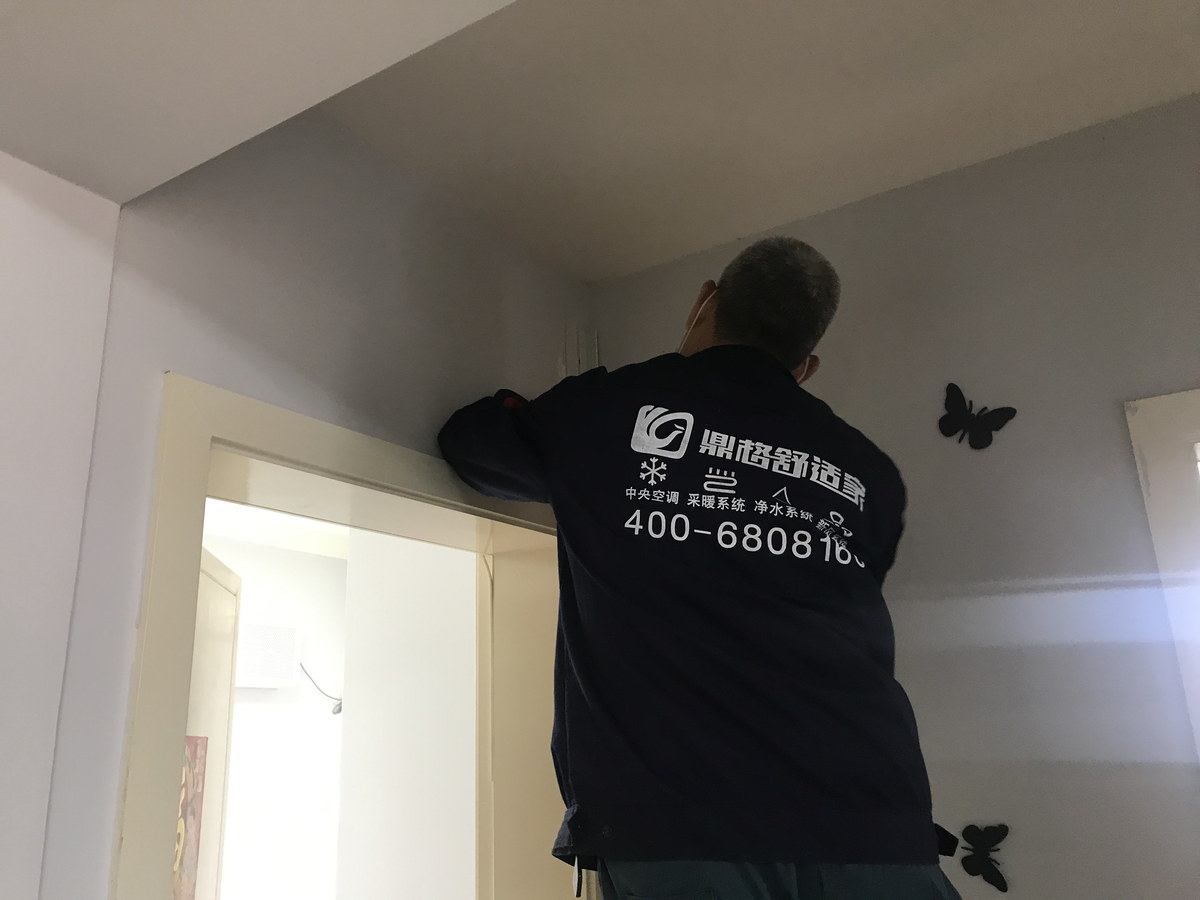

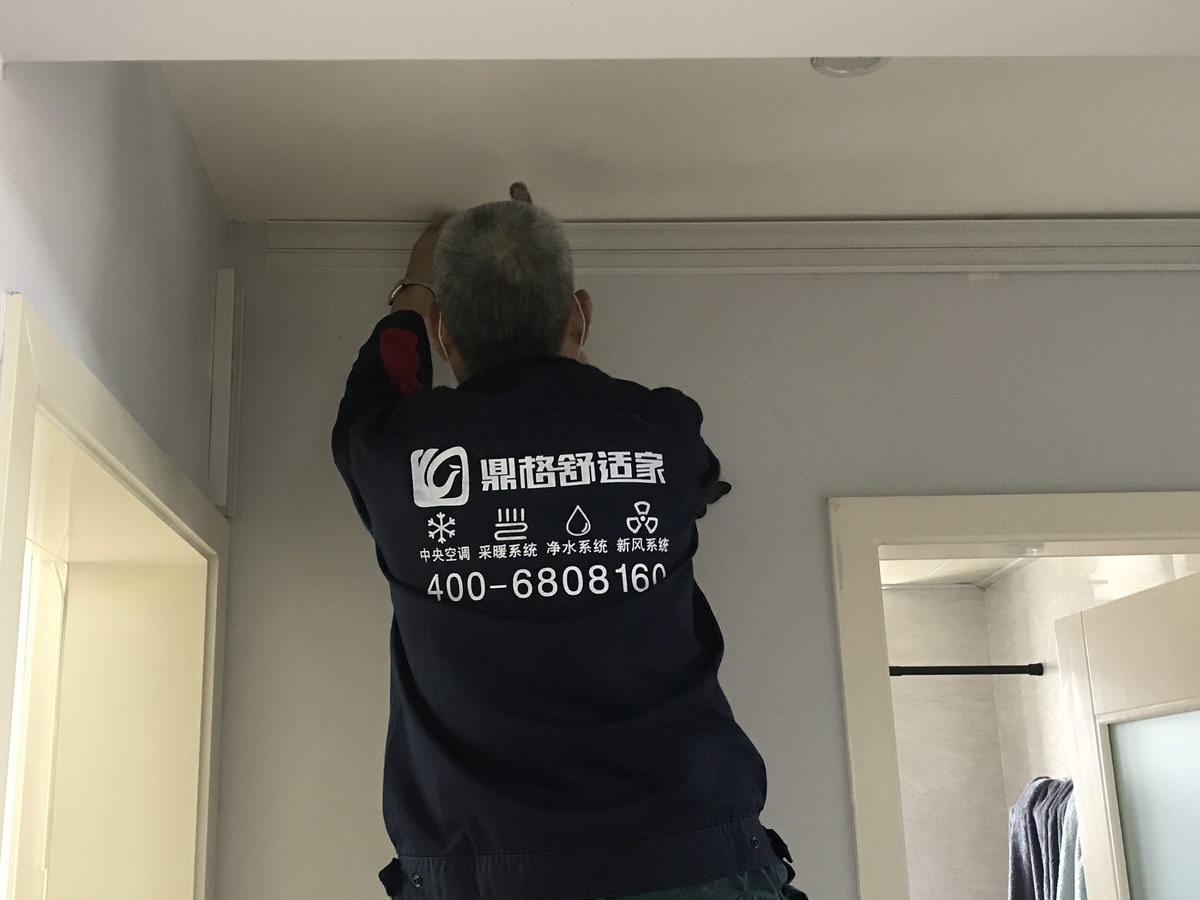

本项目按两个工作日排。第一天做进场保护、弹线与开孔穿墙，接着固定挂板、敷设管路； 第二天做系统连接与注水打压，配合燃气接管复核，再点火调试、交代使用方法。 之所以不并成一天，一半是工序本身，一半是为了照顾康先生白天补觉——把钻孔、打孔这些有声响的活儿集中在同一段做完， 其余时间安排接管、走管这类动静小的活，屋里受到的打扰就小一些。

六、沟通记录：从公寓条件核验到调试交底

这个项目的沟通串起三件事：开头把公寓的燃气条件与自住办公的用途说清， 中间把挑空结构、单侧外墙这两个难点讲透，收尾把分时使用与日常观察要点交底。下面摘录其中的要点。

22:40

‹恒瑞新川中心二期 康先生···

11月4日 22:40

康先生你好，我这边负责你这套公寓的采暖。房子是拿来自住还是办公，还是两样都要？

都有。我在这边居家办公做电商，白天睡觉，晚上干活。

明白。那取暖是主要的，洗澡热水要不要一并解决？

要。最好一台机器把这两件事都管了。

公寓这边燃气通没通，得先确认。你是刚交房还是已经装修了？

刚拿下，还没怎么弄。物业说燃气的事要先问他们。

对，这类商办公寓的燃气入户要按物业和燃气公司的口径核，我把它列在第一件事。

11月6日 20:15

今天上门看了。66 平，两室，层高比普通住宅高，客厅那处是挑空的。

挑空那段是不是不好装？朋友说公寓布暖气很麻烦。

高空间热空气往上跑，上面容易偏热，人活动的下半层反倒凉。末端要压到活动层的这个高度，贴着人待的地方布。

另外你这房子只有一面外墙有窗，其余三面是走廊和隔壁，通风和受热都不匀。

怪不得我白天睡觉总觉得闷。

11月7日 15:30

燃气那边问过了，立管能进来，表位也有空间，排烟口要开在临外墙那侧。

那就好。万一行呢？

万一核准不过，还有退路。电壁挂炉加电热水器能顶上，前提是配电箱留一路专线；这个预案我一起写进方案。

11月9日 21:50

位置定一下。客厅兼办公区那一组沿窗侧外墙放，不压你办公桌正后方。

我常在这儿坐一整天，手指僵得厉害。

靠窗那面凉辐射偏重，末端放这儿正好挡一挡。挑空上方不再加，免得上面更热、下面更凉。

卧室呢？

主卧窗下，跟床头错开。次卧你父母偶尔来住，按需开就行。

11月11日 16:20

打压做完了，接口不渗。现在点火，逐组排气，再调每组水量。

楼上楼下会不会受影响？

系统只在你户内，跟邻居不搭界。燃气接管按燃气公司的现场要求做，验收单留着。

12月15日 02:10

用了一个月，我半夜干活屋里不冻手了。

挑空那段留意上下温差，觉得上面闷就把活动层末端调匀一点。哪组上不来先看排气阀，压力表掉得快就联系店里。

这段沟通确认了哪些事

• 热源前提：商办公寓燃气入户条件先行核准，方案同步准备无燃气时的备选热源。
• 末端形式：明装暖气片，位置随层高与挑空结构逐处核定。
• 挑空处理：末端布置在活动层高度，不在挑空上方加装，减轻上下温度分层。
• 单侧外墙：末端贴唯一采光面布置，内区靠室内气流带热。
• 分时使用：按康先生白天补觉、夜间办公的作息分段设定，而非整户一个温度。
• 燃气复核：燃气接管按现场要求施工，验收凭证随户留存。

记录说明：本段摘录条件核验、定位与调试三个阶段的沟通要点，用于说明方案的形成过程。 内容已隐去个人联系方式，不构成任何效果承诺；头像为示意图形，与客户本人形象无关。

七、运行表现与使用方式

7.1 按作息运行与挑空温差的管理

钢制板式散热器靠对流为主、辐射为辅地放热，直接加热室内空气，起温比地暖来得快，与康先生颠倒的作息正好合拍： 白天补觉时把客餐厅与办公区调低，主卧保持稳定；夜里他醒着，再把办公区提上来，坐下打字时手不僵。 各处分别控温的好处，在日常使用中比在图纸上更看得出来：办公区、主卧、次卧按人来设，互不牵制。 挑空这一侧则靠末端位置管住——热量留在活动层，上部没有额外的补热，上下温差才不容易被拉大。 需要交代边界：挑空空间本身的温度分层由空气浮升规律决定，末端只能把热量往下层引导， 不能把上部与下部的温度拉成完全一致；具体温差与层高、窗面条件和室外温度都有关，这里不作数值上的承诺。

7.2 费用估算

耗气量受运行方式、设定温度和房屋围护条件共同影响。这里借用成都居民用气价格做一次量级测算， 只为估个大概，并不等同于实际账单。

八、常见问题（FAQ）

公寓能不能通燃气？要先确认什么？

要看具体条件，不能一概而论。需要核的是：楼栋有没有敷设燃气立管、户内能不能留出表位、 排烟口能不能开在临外墙一侧，以及物业对商办公寓内设备安装的规定。 本项目属商办性质（40 年产权），不是普通住宅，燃气接入按商办项目口径确认后，才确定热源方案。 这类核准的结论因楼栋、楼层和物业规定而异，同一小区的不同户型也可能不同，须逐户落实。

万一不能通燃气，取暖怎么办？

备选方案是电壁挂炉（采暖炉）加电热水器，前提是配电箱能留出采暖炉专用回路、容量满足采暖负荷。 此外还有空气源热泵两联供，但公寓对外机位与安装条件往往有限制，要视机位情况评估。 分室电暖器只热局部、全屋温度不易拉匀，一般不作主系统，仅在设备到位前过渡使用。 本项目在核准前就把这套退路写进了方案。

挑空的层高，末端要怎么布才不浪费？

关键是跟着人活动的这一层走。挑空或 LOFT 空间里，热空气往上浮、顶部容易聚热， 人在 1.5 米以下活动的那一层反倒偏凉。末端因此挂装得比普通住宅略低，把热量送到活动区； 挑空顶部与二层这类人少停留的位置不再加装末端。这样比按墙面均匀铺开更贴合实际使用。

只有一面墙有窗，屋里会不会不均匀？

单侧外墙确实更容易出现受热不均。负荷集中在唯一的外窗面，末端优先贴这一面挡冷辐射； 无窗的三面换热少，靠室内气流把热量带过去；末端再沿进深方向拉开距离，缩短窗口与内区的温差。 通风一侧，单面开窗的换气路径短、效率低，可结合卫生间与厨房排风形成通路，减少闷的感觉。

商办性质的房子装采暖有没有限制？

主要限制落在燃气接入与物业规定两处。商办公寓的燃气条件、设备安装与打孔走管，都要先经物业与燃气公司确认； 采暖系统本身属户内明装，不改变房屋结构与用途。本项目按核准确认的结论施工， 燃气环节由持证人员操作并留存验收凭证。具体限制随项目与物业要求不同，开工前逐项核清即可。

作息颠倒，白天补觉、夜里办公，怎么设比较合适？

按人、按房间分时段设。白天补觉时只保留主卧按稳定值运行，客餐厅与办公区调低； 夜间办公时把办公区提上来，坐下打字时手不僵。次卧是父母偶尔来住，单独一组阀，来人开启即可。 每组末端进水侧都带恒温阀，主管再按区域留一到两个分组阀门，房间之间不互相牵制。

公寓层高特殊，壁挂炉和管路会不会不好走？

管路走的是踢脚线上方与阴角，沿墙明装，不涉及层高改造。挑空区的高处固定需要搭设作业平台， 施工时一次做对，避免登高重复。壁挂炉的就近落位要与燃气表位、排烟方向一起考虑， 排烟口开在临外墙一侧、且无遮挡。这些都属可在既有层高条件下完成的安装，不需要改动结构。
