成都恒雨后现代城117㎡暖气片安装案例｜塔楼明装采暖施工

• 117㎡建筑面积
• 3室2 厅 1 厨 2 卫
• 7组板式散热器
• 110~140W/㎡房间热指标
• 75/50℃设计供回水温度
• 2天施工工期

项目档案

一、塔楼里的分户边界：套内能动什么

恒雨后现代城是城市综合体，住宅只是其中的一部分，住户数与商业、办公部分共用同一片场地。 25～33 层的塔楼与板楼、约 4.8 的容积率，意味着同一栋楼里户数多、公共部位占比大。 在这种建筑里，采暖系统的边界要在踏勘阶段就划清楚：哪些事住户在套内可以自行处理， 哪些事会触及共有部分，是完全不同的两类，后者不是设备或施工能决定的事。

分户独立系统的含义是系统只服务一套住宅，热源、管路与末端全部在套内闭合， 不进入竖向管井、不占用前室与电梯厅。这一点在综合体的住宅部分尤其重要， 因为公共竖向管井在交付时已按原设计配置完成，井内同时容纳给水、排水、燃气、 通风等多路立管，各户的接口早已固定。任何住户侧的新增接驳都会打破原有系统平衡， 也不在业主可以处分的范围内。

报备时物业关心的不是选了哪个品牌的设备，而是三件事：会不会动共有部分、 会不会影响外立面、会不会干扰其他住户。因此提交材料时，与其笼统说明要装暖气， 不如把范围画清楚。本项目在踏勘阶段就把新增末端与管路的位置标在套内平面示意上， 同时注明不进入管井，物业据此即可判断是否涉及共有部分。邓先生此前最担心的正是被物业拦下， 把边界先讲明白之后，这一层顾虑就落地了。

二、热源放哪、烟往哪排：进场前的报备

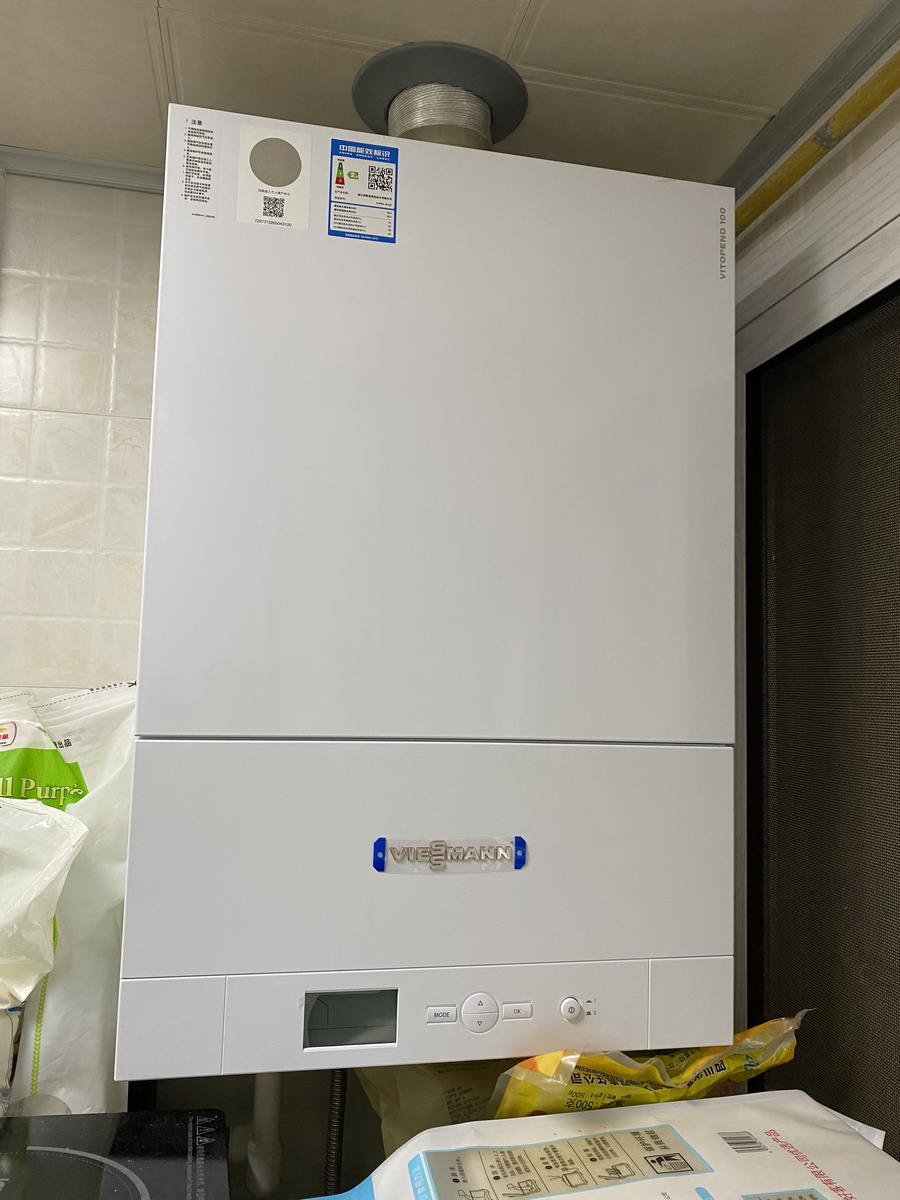

高容积率塔楼的户内空间紧凑，热源位置往往没有太多选择余地。 燃气壁挂炉要同时满足四件事：有燃气接口、有可用的排烟路径、 有冷凝水可以排走，还要尽量远离需要安静的房间。在 117 ㎡ 三室两厅这种户型里， 能同时满足的位置通常只剩厨房或生活阳台。

这套住宅的燃气表与原有燃气管都在厨房一侧，生活阳台与厨房相邻且外墙可以开孔。 两个候选位置比下来，生活阳台更合适：一是与卧室隔开了一段距离，设备运行声不易进入休息区； 二是阳台外墙开阔，排烟管便于出户，冷凝水也能就近排放。厨房虽然接管路径短， 但排烟孔位置会与橱柜打架，检修空间也受吊柜限制。

排烟是必须与物业讲清楚的一项。塔楼相邻住户的窗户距离较近， 排烟口若正对邻居窗户或常开窗扇，会形成干扰，也容易引起邻里纠纷。 燃气壁挂炉排烟管的出口位置、与门窗洞口及相邻开口的距离， 应按产品安装说明与当地燃气管理部门的要求执行，具体数值以设备说明书与燃气公司核定为准 （★工程经验：现场按避开相邻住户可开启窗扇、并留出明显间距来定位）。

冷凝水的去向要一并交代。壁挂炉运行时会产生冷凝水，排放管路需要有坡度、不能倒坡， 接口处还要便于日后清理。本项目把冷凝水就近接入阳台排水，接口设了存水弯， 减少排水立管的气味返入室内。报备口径可以概括成一张纸：设备型号、安装位置、 排烟方向、冷凝水去向、作业时段五项写清楚，连同套内平面示意一起提交，物业一次就能看明白。

三、热负荷概算与散热器配置

热负荷按面积热指标法概算：热负荷（W）＝ 需采暖房间面积（㎡）× 该房间热指标（W/㎡）。 热指标并非一个估死的数字，而是随围护结构条件在 80～180 W/㎡ 内浮动： 外墙有保温、外窗用断桥铝合金中空玻璃的取低段；围护结构一般或处在边套的取中段； 保温较差、窗墙比明显偏大，或者临水高湿的取高段。

恒雨后现代城于 2015 年前后竣工，外墙设保温层、外窗为断桥铝合金中空玻璃， 属保温条件较好的住宅，因此基线落在低段。但本套住宅的客厅是通长落地窗与推拉门， 窗墙比明显偏大，窗边区域的热损失高于同面积房间；与落地窗相对的另一侧外墙面积也较大。 逐间取值因此在 110～140 W/㎡ 之间浮动，客厅与对窗房间取上沿，其余按低段。

还有一处要单独说明——塔楼中间层的上下传热。本套住宅位于塔楼中段， 上下邻居是否也采暖，会直接影响实际负荷。若上下户冬季同样采暖， 楼板方向的温差小，实际负荷低于理论值；若上下户冬季空置不采暖， 本户要额外承担一部分楼板传热，负荷随之上升。因此配置时不能只看理论计算， 还要把邻户是否采暖当作一个修正项。本项目在概算中偏保守，末端按上沿配置， 这样即便邻户不采暖，最冷时段也不至于吃紧（★工程经验）。

设备功率是由生活热水需求反推出来的，与前面算的采暖负荷是两回事。 取冬季进水 7 ℃、出水 45 ℃，温升为 38 ℃，代入经验公式 「热水产率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 温升（℃）］」后， 24 kW 的机型在此工况下约能产出 9 L/min（★工程经验测算），够一个花洒连续使用。 可见机型功率主要由洗浴量级决定，采暖负荷只占其中较小的一块，两个数不要混着看。

四、落地窗前的散热器与幼儿安全避让

这套住宅的客厅是通长落地窗加推拉门，布置末端时最先要处理的就是这里。 散热器理想的位置是窗下，因为冷空气在窗边下沉形成气流，末端放在窗下， 上升的热空气正好可以抵消这股下沉冷流。但落地窗与推拉门没有实体墙， 窗下净高也不足以容纳散热器，常规的窗下挂装在这里不成立。

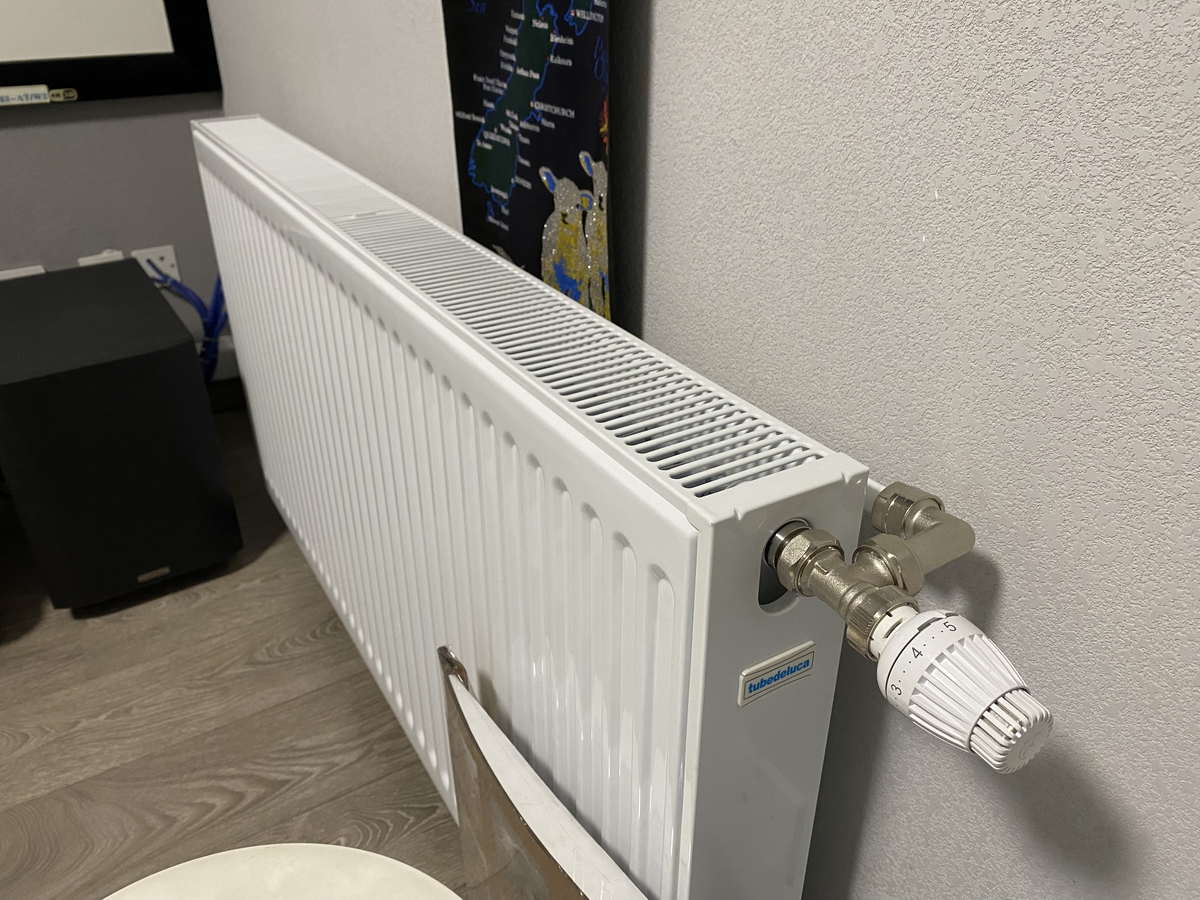

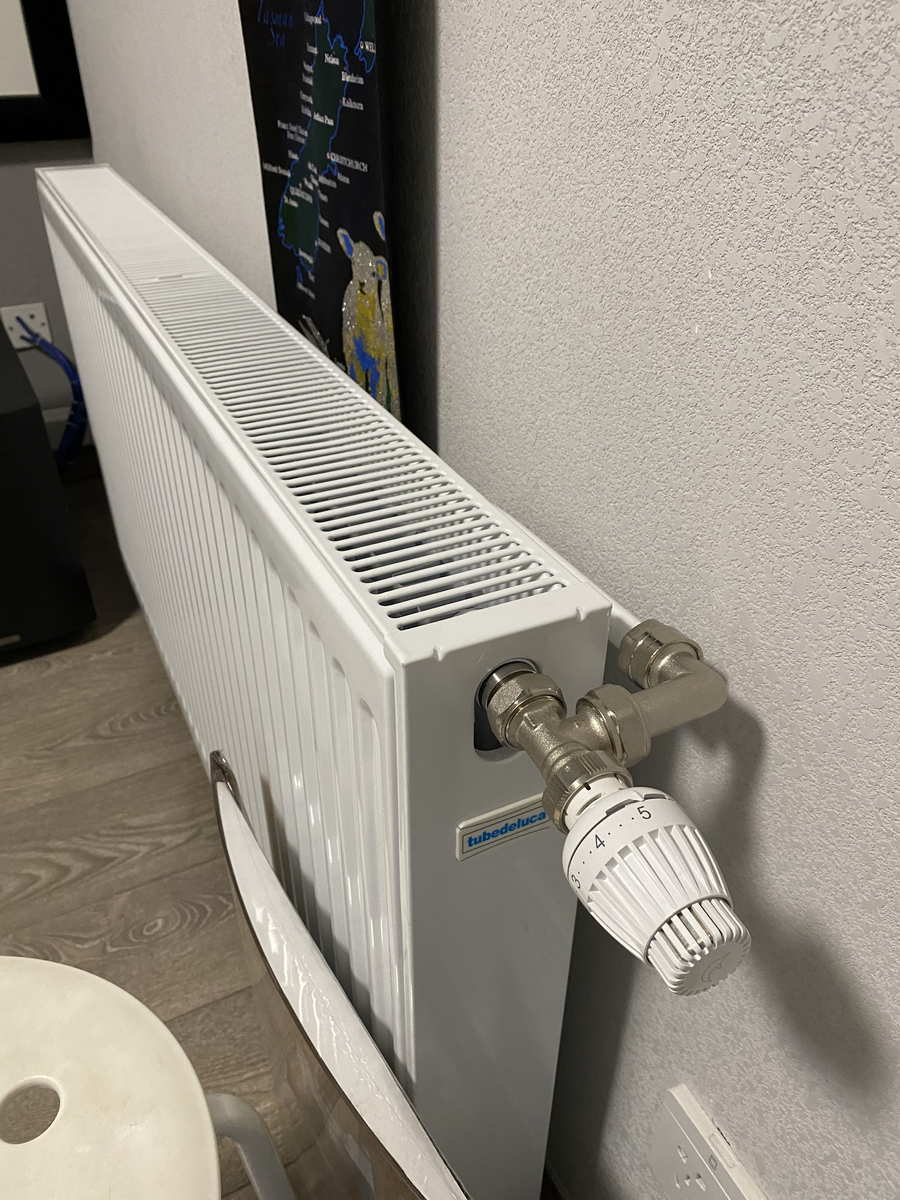

可用的处理办法有三条。把末端移到落地窗相邻的实墙段，是优先做法， 实墙可以打挂板，散热器仍然布置在外墙一侧，只是不在正窗下方； 改挂侧墙，适用于相邻实墙也较短的情况；采用矮型加长款， 用于确实找不到竖向空间、但横向墙长足够的墙段。三条并不互相排斥。 本项目客厅用的是第一条加第三条：主窗旁的实墙段挂一组标准高度， 推拉门一侧的短墙用矮型加长款补足散热量。

窗帘开合范围的避让是一项容易漏掉的细节。落地窗通常配整幅窗帘， 开合时下摆会扫过墙面一定高度。散热器上沿若与窗帘下摆重叠， 既影响观感，也会让窗帘长期贴着热表面，材质容易老化。 本项目在定位时把窗帘的实际开合范围量出来，末端在外沿留出间隔， 并且不上移到窗帘轨道的位置。

邓先生家有一个 3 岁的孩子，刚会走路，正好是喜欢摸、扶、靠的年龄。 散热器属于低温水系统，表面温度与供水温度、室内温度以及末端材质都有关， 实际量级通常明显低于皮肤长期接触会即刻受损的温度，但这不等于可以让孩子长时间贴靠。 可采取的措施有几项：位置避开孩子日常活动与攀爬区域； 在末端外加装可拆卸的防护罩或护栏；把挂装高度适当上调，减少可触及的面积； 对进出水管与阀门做遮挡。这几项在定位阶段就要与业主一起定，而不是装完再补。

需要说明的是，防护罩会略微降低末端的实际散热量。因此加装防护罩后， 配置上要预留余量；本项目儿童房的热指标取值已经把这一点算进去了。 是否加装、加装到什么程度，由业主按孩子的活动情况决定， 现场只提供做法与影响的说明，不对使用安全做绝对保证。

五、施工组织与关键控制点

本项目排了两个工作日。头一天做定位、开孔、挂板与走管，第二天完成接管、加压、点火调试与交底。 日程没有压到一天，原因不在工量，而在这家有 3 岁的孩子、父母轮流来搭手： 开孔粉尘大的房间单独腾出，其余房间照常可用，一个作业面收工当天就清干净再换下一处。

六、沟通记录：从物业报备到调试

本项目的沟通集中在三个节点：先确认房子能做什么、把物业报备这件事讲明白， 收尾一步是把日常使用与观察要点交底。以下为沟通过程摘要。

21:18

‹恒雨后现代城 邓先生···

邓先生你好，这里是四川鼎格舒适家。你想解决的是冬天取暖，还是连洗浴热水也一起换掉？

主要是取暖，热水现在能用。孩子刚会走路，天天在地上爬坐，屋里太冷了。

家里现在靠什么取暖？

空调加两个小太阳。空调吹着吵，书房开久了嘴干；小太阳只能烘一块地方，还怕烫到孩子。

这种情况一般不走空调。房子是哪一年交的，装修动过吗？

2015 年交房就装好了，一直住着，不想动地板和墙。

那地暖要先排除，它需要抬高地面。你这个条件适合明装暖气片，管子沿踢脚线上边走，地面墙面都不动。

物业那边会不会不让装？这栋是综合体，管井都在公共区域。

分户系统全部走套内，管井、前室、电梯厅都不碰。进场前把设备位置、排烟方向和作业时段报给物业，确认后再开工。

11月9日 10:20

上门量过了。117 平，三室两厅。配 7 组散热器，客餐厅两组，三个卧室各一组，厨房和卫生间干区各一组。

客厅是落地窗加推拉门，窗下面没墙，散热器往哪挂？

窗下挂不了就挂旁边实墙，还是靠外墙那侧。推拉门那段墙短，用矮一点的加长款补散热量。

窗帘会挡住吗？

量过窗帘开合范围了，散热器上沿压在窗帘下摆以下，两边留出间隔，也不放到轨道位置。

11月9日 14:40

另外热源放生活阳台，燃气和排烟条件现成，离卧室也远。

阳台可以，要物业同意吗？

要。排烟方向和冷凝水去向都写进报备里，物业确认后再动。

孩子小，会不会烫到？

低温水系统，表面温度比你想象的低，但也不能让孩子长时间贴靠。儿童房那组挪到门后侧墙，避开床和玩的地方，再加一个可拆的防护罩。

防护罩影响散热吗？

会有影响，所以配置上留了余量。装不装、装到什么程度你定，做法和影响先讲清楚。

11月12日 16:30

试压过了，稳压观察没渗漏。现在点火，一组一组放气。

客厅那组上边凉下边热，是不是配小了？

里面还有空气，正在放。放到出水连续不出气泡为止，来回走两遍。

1月8日 21:10

用了一个多月，屋里不燥了，孩子在地上玩也不冷。老人过来住说比空调舒服。

哪天哪组不热，先看看那组的排气阀。压力表掉得厉害，就联系店里派人来。

这段沟通确认了哪些事

• 形式取舍：已装修入住、地面不动，因此不走地暖，改用明装暖气片。
• 边界口径：新增全部在套内闭合，管井、前室与电梯厅一概不碰。
• 热源报备：壁挂炉置于生活阳台，排烟方向与冷凝水去向写入报备。
• 落地窗处理：窗下无实体墙 → 改挂相邻实墙段，短墙段用矮型加长款补足。
• 幼儿安全：儿童房末端避开门后活动区，挂装高度上调并加装可拆防护罩。
• 排气优先：某组上热下凉时先查空气、逐组放气，再考虑容量问题。

记录说明：以上为咨询、物业报备、定位到调试各节点里双方确认过的要点摘要， 用来交代方案是怎么一步步定下来的。个人信息已隐去，不构成任何效果承诺； 聊天头像为示意图，与客户本人无关。

七、运行表现与使用方式

7.1 运行特点

散热器靠对流与辐射共同散热，热量直接进入室内空气，室温上升快于地面辐射供暖， 停机后温度回落也快。对一个 117 ㎡ 的住宅来说，从 10 ℃ 左右升到 18～20 ℃ 通常在 1 小时以内。这种快进快出的特点决定了间歇使用是可行的， 与地暖需要长时间连续运行的方式正好互补——两者适用条件不同，并无优劣之分。 邓先生家每周有两三天居家办公，白天在书房，晚间在客厅陪孩子，作息相对固定， 按房间分时段设定比较合适。

中间层住宅有一点需要业主留意：上下邻居的采暖习惯会间接影响本户的实际用气量。 邻户也采暖时，楼板方向的传热减少，本户负担相对轻；邻户不采暖时， 热量会通过楼板向上下散失，用气量相应上升。这不是设备问题， 而是塔楼中间层的固有条件，配置时已经按上沿留了余量。

7.2 费用估算

耗气多少，取决于设定温度、使用时段与房子本身的保温条件。 下表按成都居民用气价格做一个量级测算，只用于判断费用大体落在什么范围，不代表本案的真实账单。

八、常见问题（FAQ）

综合体的公共管井，装暖气时能接吗？

不能。公共竖向管井、前室与电梯厅都属于共有部分，井内为原设计立管， 住户侧的新增接驳会改变原有系统平衡，也不在业主可以处分的范围内。 分户独立系统的做法是把热源、管路与末端全部放在套内闭合，不进入管井即可解决。

燃气壁挂炉放生活阳台，排烟要注意什么？

核心是排烟口的位置与方向。出口位置、与门窗洞口及相邻开口的距离， 按产品安装说明与当地燃气管理部门要求执行，具体数值以设备说明书与燃气公司核定为准； 现场还要避开相邻住户的可开启窗扇，减少干扰。冷凝水排放管保持连续坡度， 接口设存水弯，就近接入阳台排水。

客厅是落地窗加推拉门，散热器往哪挂？

窗下没有实体墙、净高不足时，常规挂法不成立，可改用三种方式： 移到落地窗相邻的实墙段（优先做法）、改挂侧墙、采用矮型加长款。 做法不互斥，本项目客厅就是实墙段挂标准高度加推拉门短墙补矮型加长款。 定位时同时要避让窗帘开合范围与推拉门轨道。

家里有 3 岁孩子，散热器装上会不会烫到？

散热器属于低温水系统，表面温度与供水温度、室内温度以及末端材质有关， 实际量级通常明显低于皮肤长期接触会即刻受损的温度，但不宜让孩子长时间贴靠。 可采取的做法是：位置避开活动与攀爬区、加装可拆卸防护罩、挂装高度适当上调、 对进水管与阀门加罩壳。加装防护罩会略微降低散热量，配置时需要预留余量。

住在塔楼中间层，上下邻居不采暖，影响大吗？

会有影响。上下邻户同样采暖时，楼板方向温差小，本户实际负荷相对低； 邻户空置不采暖时，热量会通过楼板向上下散失，用气量相应上升。 这是塔楼中间层的固有条件，处理办法是在配置阶段把末端按上沿取， 而不是等运行后再补救。

进场前要向物业报备哪些内容？

通常准备五项：施工范围（明确只在套内、不进入管井与公共部位）、热源设备的型号与位置、 排烟路径与方向、冷凝水的去向、作业时段与垃圾清运安排。附带一张套内平面示意， 标出新增末端与管路的位置，物业据此即可判断是否涉及共有部分。

壁挂炉的冷凝水排到哪里，会不会返味？

本项目就近接入生活阳台的排水，接口处设存水弯，排放管保持连续坡度不倒坡， 这样既能顺利排水，也能减少排水立管的气味返入室内。 接口位置要留出便于日后清理的空间，这一点在敷设管路时一并考虑。
