广汉雒城一号135㎡暗装暖气片案例:埋管方式与装修配合节点

发布日期 :2020.06.17 浏览次数 : 5534 鼎格舒适家官网
四川鼎格舒适家为广汉雒城一号一套 135 ㎡ 住宅完成暗装暖气片(散热器)采暖系统的管道埋设与末端安装。 该住宅在装修中期进场,墙面尚未封闭、地面找平层尚未浇筑,具备把管路隐蔽在墙体与垫层内的条件, 因此采用暗装做法:管路埋设完成后墙面与地面看不到管道,只在散热器位置预留进出水口与阀门。 系统以燃气壁挂炉为热源、钢制板式散热器为末端,设计供回水 75 ℃/50 ℃ (GB 50736—2012 第 5.3.1 条,供水温度不高于 85 ℃)。 本页重点说明暗装成立的前提、埋管方式以及与装修工序的配合节点。
  • 135㎡建筑面积
  • 暗装管路隐蔽形式
  • 2种埋管路径(墙槽/垫层)
  • 75/50℃设计供回水温度
  • 3阶段与装修的配合节点

项目档案

本项目基本信息(与文末档案一致)
项目名称广汉雒城一号 135 ㎡ 住宅暗装暖气片采暖系统安装系统形式暗装暖气片(散热器)采暖系统
楼盘地址广汉市 中山大道南三段 1 号(雒城一号)热源设备燃气壁挂炉,同时承担生活热水
建筑面积135 ㎡末端形式钢制板式散热器,管路隐蔽敷设
施工条件装修中期进场,墙面未封闭、地面未浇筑找平层设计水温供回水 75 ℃/50 ℃(GB 50736—2012 第 5.3.1 条)
埋管方式外墙侧管路走墙槽,内区管路走地面垫层与装修的配合分埋管、验收、挂装三个节点
施工单位四川鼎格舒适家记录时间案例整理 2020 年 6 月

一、暗装成立的前提:装修进度决定做法

「暗装」与「明装」的区别不在散热器本身,而在管路在哪里。 管路埋在墙槽或地面垫层里,表面看不见,这是暗装;管路贴在墙面或踢脚线上走,这是明装。 两种做法的散热器可以完全一样,差别全部落在施工时机上。

暗装与明装的对照(同一台壁挂炉、同一种散热器)
对照项暗装(本项目采用)明装
介入时机必须在墙面封闭、地面浇筑之前进场装修完成后随时可进场
管路可见性完全隐蔽,室内看不到管道沿踢脚线上方与阴角可见
对装修的影响需要开槽与补槽,须与水电、瓦工协调不动面层,仅局部打孔
散热器位置灵活性位置在埋管前就要定死定位后仍可小幅调整
后期检修管路不可见,定位需查图管路可见,便于直观检查
与装修工期关系需占用装修关键路径上的时段可独立于装修进度安排
判断标准:能否做暗装,只看一个条件——进场时墙面与地面是否还处于可作业状态。 已经贴完墙砖、铺完地板的住宅,无论预算多少都做不了暗装,只能走明装。 本项目进场时墙面尚未封闭、找平层尚未浇筑,因此可以采用暗装。

二、埋管的两条路径:墙槽与地面垫层

暗装的管路走向不是随意定的,而是按建筑结构条件选择路径。 承重墙与剪力墙上大面积横向开槽是受限的,因此外墙侧的管路通常沿墙面竖向开槽、 横向部分转入地面垫层;内区没有外墙限制,管路可以直接在垫层内走通。 本项目两类路径并用。 需要按自家户型和现场条件核定一遍的,可以走免费上门勘测。

本项目两条埋管路径的做法与注意事项
路径适用位置做法要点风险点
墙槽埋管外墙侧、卫生间干区竖向开槽,管道外套保护套管,补槽用水泥砂浆分层填实承重构件不横向开长槽;不与电气线管同槽
地面垫层埋管内区、走廊、房间之间的连通段垫层内敷设,管道上方保留足够覆盖厚度与地暖(如有)或给排水管交叉时的标高处理
保护套管穿墙、穿板、埋墙段管道外穿保护套管,管外壁与套管之间留活动间隙防止热胀冷缩时管道与砂浆直接摩擦
口径说明:墙槽深度、补槽材料与垫层覆盖厚度的具体要求,取决于墙体材料、管径与地面做法, 宜由设计确认并在现场交底。本页给出的是做法要点与风险点,不套用单一数值。 需要说明的是,塑料管道长期埋在水泥砂浆中,管道外侧是否加保护套管、补槽是否填实, 对后期是否出现渗漏的影响,通常大于管道本身的差异。
  • 不与电气同槽。采暖管道有温度变化,与电线管同槽既不利于检修,也增加施工干扰。
  • 不横向切开承重构件。承重墙、剪力墙与梁上的开槽要按结构条件判断,必要时改走垫层。
  • 交叉处优先让给排水。给水、排水管多依靠重力与坡度,采暖管为压力管,交叉时采暖管让位更方便。
  • 管路走向留图。埋管完成后拍摄走向照片并归档,后期业主打孔挂物时可对照避让。

三、预留口的定位误差为什么会变成大问题

暗装与明装有一个关键差别:明装的管路在安装现场还能弯、还能接,暗装的口子一旦埋好就不能动。 散热器的挂装位置由预留的进出水口位置决定,两个口的中心距、离地高度与水平度, 直接决定散热器能不能正装上墙。

预留口的三项几何条件(本项目逐一实测记录)
条件含义偏差后果控制方式
接口中心距同一组散热器两个接口之间的距离与散热器接管间距不符时,需加偏心接头或改接管路按已选定散热器的接管尺寸预留
离地高度接口中心到成品地面的垂直距离偏差过大时散热器离地过高或过低,影响观感与换热以完成面标高为基准,不含找平层与面层厚度
水平与出墙量两口的水平度与出墙长度两口不齐会导致接管受力,阀门难以对齐预留后用水平尺复核,贴砖前再复测一次
最容易出错的一点:以结构面还是完成面作为高度基准。 本项目在预留时统一以完成面标高为基准,并把找平层与面层的厚度写入交底记录。 如果按结构面预留、装修时找平层又做得比预期厚,散热器装上去就会整体偏低。

四、与装修工序的配合节点

暗装采暖不是一个可以独立完成的工序,它夹在水电改造与瓦工之间,前后都有依赖。 本项目把配合关系拆成三个阶段,每个阶段结束都有一次确认。

暗装采暖与装修工序的配合关系(本项目实际执行)
阶段采暖方做什么装修方做什么交接确认内容
阶段一:定位与业主、设计师共同确定散热器位置与管路走向提供平面布置与家具定位图散热器位置、预留口高度基准、开槽范围
阶段二:埋管开槽、敷管、加保护套管、补槽、拍照留档水电同步施工;水电完成后进行打压与隐蔽验收管路走向照片、垫层覆盖厚度、无同槽
阶段三:挂装墙面完成后挂装散热器、接管、试压、调试墙面涂饰完成、地面成品保护到位散热器水平度、接管无应力、试压记录

散热器为什么要等到墙面做完再挂?因为散热器在后续的瓦工、木工、油漆工序中会被反复磕碰, 而且贴砖与批灰时产生的粉尘容易落在散热器翅片之间,清理困难。 把挂装放在墙面涂饰之后,是减少返工的一个直接做法。

五、系统配置与容量概算

广汉当地没有独立的气象参数条目,因此概算基准按同属四川盆地的成都取值。 按 GB 50736—2012,成都的供暖室外计算温度为 2.7 ℃,冬季空调室外计算温度 1.0 ℃、 室外计算相对湿度 83 %。广汉与成都在同一气候区内,用这组参数做概算属于近似处理, 本页在此明确说明取值来源,便于核对。

容量概算(★工程经验区间,非国标数据)
项目取值说明
概算指标80~120 W/㎡★工程经验区间,按围护结构条件与窗墙比上下浮动
建筑面积135 ㎡—
概算热负荷约 10.8~16.2 kW135 × 80 ~ 135 × 120
热源配置与概算区间匹配的燃气壁挂炉同时承担生活热水,需另行校核热水产率
末端配置钢制板式散热器,按房间分组散热器组数与位置在埋管阶段确定
口径说明:上表为概算区间,用于判断设备容量量级,不是逐房间的负荷计算结果。 实际配置应依据围护结构做法、窗墙面积比与房间朝向逐间核算。 本页不涉及不同品牌之间的性能比较与排名。

六、散热器挂装、接管与试压

墙面涂饰完成后进入挂装阶段。这一步要处理的是「预留口与实物的对齐」—— 图纸上的中心距与散热器实物的接管间距是否一致,要在挂装前先量一遍。

本项目现场照片见下图,两张均拍摄于散热器挂装完成后。

广汉雒城一号135㎡住宅暗装暖气片现场:散热器挂装完成,墙面看不到明管
现场实拍:靠外窗一侧的板式散热器挂装完成,右上角为手动排气阀。该项目管路埋于墙体与垫层内,此处墙面看不到任何管道。

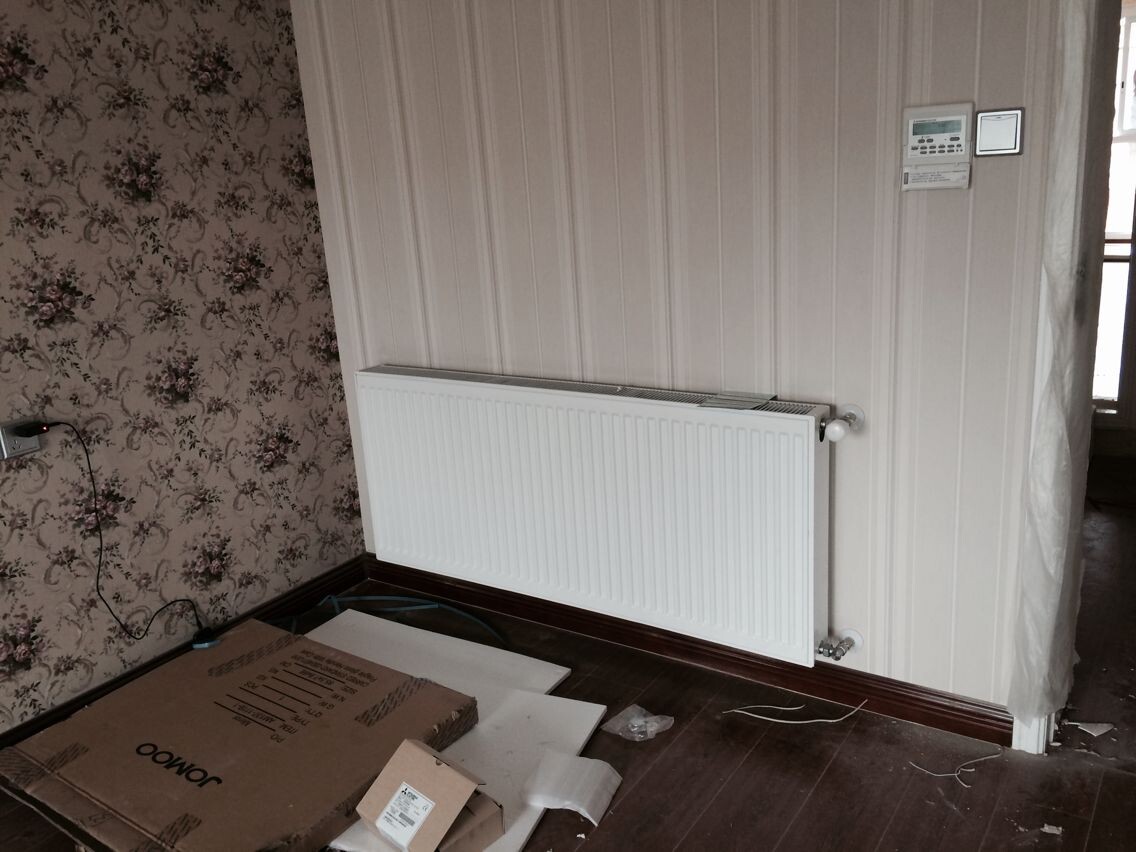

广汉雒城一号135㎡住宅暗装暖气片现场:散热器下角阀接管与温控面板
现场实拍:另一房间的散热器挂装完成,右下角可见接管的角阀,上方墙面为控制面板。该房间仍在装修收尾阶段,地面尚有包装物未清运。
挂装与调试阶段的检查项
顺序检查项判据
1实测预留口中心距与散热器接管间距一致,偏差在可调整范围内
2挂板固定与水平度挂板水平,散热器挂装后不歪斜、不前后翘
3接管无应力接头对接自然,不靠强行拉拽对齐
4水压试验试验压力为工作压力的 1.5 倍且不小于 0.6 MPa(GB 50242—2002)
5逐组排气由远及近分组排气,直到出水连续无气泡
6阀门与温控确认各房间阀门开度按需求调整,控制面板操作正常

七、沟通记录:跨区域施工怎么安排

本项目位于广汉,与成都门店之间有一定距离,因此材料清点、进场时间与工序衔接 比同城项目更需要提前约定。沟通记录的三个节点分别对应埋管前的定位确认、埋管后的隐蔽验收、 以及挂装后的试压调试。

19:32
‹雒城一号 刘先生···
我家在广汉雒城一号,现在正在装修,水电快做完了。想做暖气,还能做暗装吗?
四川鼎格舒适家
你好,我是四川鼎格舒适家的暖通顾问。能不能暗装就看墙面和地面现在是啥状态,墙面封闭了没,找平层浇了没?
墙还没封,地也没浇,瓦工还没进场。
四川鼎格舒适家
那可以暗装,管路埋在墙槽和垫层里,装修完看不到管子。再晚一步瓦工贴了砖就只能走明装了。
埋管的活跟装修怎么排?
四川鼎格舒适家
卡在水电和瓦工中间。水电做完、瓦工进场之前把管路埋好,补好槽,之后交给装修方继续。
9月14日 10:15
四川鼎格舒适家
今天到场定位了。散热器的位置需要你和设计师一起定,因为埋完管位置就动不了了。
客厅那面墙我打算做电视背景墙,能挂暖气片吗?
四川鼎格舒适家
不建议。背景墙是正视图,挂上去视觉冲突大。可以挪到侧墙或者窗下墙,你先看下图纸。
那就窗下墙吧。还有个问题,管子埋进去以后,我怎么知道位置?
四川鼎格舒适家
埋完管会拍走向照片,角度标清楚,存在档案里。以后要打孔挂东西,拿照片对着避让。
9月20日 17:05
四川鼎格舒适家
管路埋完了,今天做了隐蔽验收,也拍完了走向照片。
有个地方的槽我看着不深。
四川鼎格舒适家
那是走垫层的那一段,不靠墙槽。开槽深度和补槽材料都按现场条件定的,补槽要分层填实,不然以后会空鼓。
行,那什么时候来挂暖气片?
四川鼎格舒适家
墙面做完、地面保护做好之后再来。暖气片在这之前挂上去,会被瓦工木工来回磕碰,翅片里也容易进灰。
11月6日 16:20
四川鼎格舒适家
今天挂装完了,试压合格,正在逐组排气。
两个口子对得上吗?
四川鼎格舒适家
对得上。预留的时候是按散热器的接管间距留的,今天挂装前又实测了一遍。
有一组摸着上凉下热。
四川鼎格舒适家
在排气。空气积在上面就是这个表现,排干净就均匀了。
12月15日 20:40
开了快一个月,感觉客厅升温挺快的。
四川鼎格舒适家
暖气片升温本来就比地暖快。白天没人在家把温度调低两三度就行,不用整天开着。
压力表要天天看吗?
四川鼎格舒适家
偶尔看一眼。压力稳定就没问题,一直往下掉就联系店里安排人上门看。

这段沟通确认了哪些事

  • 暗装的前提:进场时墙面未封闭、找平层未浇筑,因此可以埋管;晚于瓦工进场则只能明装。
  • 散热器位置的责任边界:位置在埋管前定死,须由业主与设计师共同确认,避免与背景墙冲突。
  • 管路走向留档:埋管后拍摄走向照片归档,供后期打孔时避让。
  • 挂装时机的选择:安排在墙面涂饰之后,减少施工期间的磕碰与积灰。
  • 预留口的复核:挂装前实测接口中心距,确认与散热器接管尺寸一致。
  • 排气与压力观察:单组上凉下热先排气;压力持续下降再联系上门检查。
记录说明:本段为咨询与施工过程中沟通节点与确认内容的摘要,用于说明方案是如何定下来的。 内容已隐去个人联系方式,不构成任何效果承诺;头像与昵称为示意图形,不代表客户本人形象。

八、常见问题(FAQ)

暗装暖气片什么时候进场合适?
进场时机被两个工序夹住:不能早于水电定位(位置还没定),也不能晚于瓦工进场(开完槽就贴砖了)。 可行的窗口是水电改造完成、瓦工进场之前。对业主来说,最省事的做法是在装修设计方案确定时 就把采暖一并考虑进去,而不是等硬装做到一半再决定。
埋在地面和墙里的管子,以后坏了怎么办?
这正是暗装与明装在后期维护上的主要差别。管路隐蔽后不可见, 一旦渗漏需要先定位再处理,代价高于明装。 可控的做法集中在施工阶段:使用保护套管、补槽分层填实、 埋管后做水压试验并留存走向照片与压力记录。这些资料是后期判断问题的依据。
预留口位置留错了能改吗?
在抹灰与贴砖之前,改动代价很小,重新开槽调整即可; 在完成面做完之后,改动就等于破坏成品,代价很高。 因此本项目在预留完成后、贴砖前各复测一次几何尺寸, 以完成面标高作为高度基准,并把找平层与面层的厚度写入交底记录。
暗装的散热器为什么放在收尾阶段才挂?
挂装之后散热器就暴露在施工现场。瓦工、木工、油漆工序都会产生磕碰与粉尘, 散热器的翅片间距小,清理积灰比较麻烦。 把挂装安排在墙面涂饰完成之后,可以同时减少外观损伤与清洁工作量。
采暖管道能和电线管放在同一个槽里吗?
不建议。采暖管道运行时温度有变化,会产生热胀冷缩位移, 与电线管同槽不利于两者各自的检修,也可能相互干扰。 布管时应保持间距,交叉处按规范要求处理。
广汉的项目,用成都的气候参数概算合理吗?
广汉与成都在同一气候区,同属四川盆地,冬季气温与湿度条件接近, 因此按 GB 50736—2012 中成都的供暖室外计算温度 2.7 ℃ 做概算是可接受的近似。 这样处理的好处是取值有明确出处、可以核对; 需要说明的是这属于近似处理,不是广汉本地的气象参数条目。
装修已经完成,还能改暗装吗?
不能。暗装的前提是墙面与地面还处于可开槽状态, 完成面做完之后再做暗装意味着拆除面层,工程量与损失都很大。 这种情况下的可行选项是明装暖气片,管路沿踢脚线上方与阴角敷设,不影响既有装修。

九、项目档案与联系方式

本项目档案
项目名称广汉雒城一号 135 ㎡ 住宅暗装暖气片采暖系统安装
楼盘地址广汉市 中山大道南三段 1 号(雒城一号)
建筑面积135 ㎡
系统形式暗装暖气片(散热器)采暖系统,管路走墙槽与地面垫层,热源为燃气壁挂炉
服务内容现场勘察、散热器位置与管路走向设计、埋管与隐蔽验收、散热器挂装与试压调试
施工阶段装修中期进场,埋管与装修工序交叉配合,散热器在墙面完成后挂装
记录时间案例整理 2020 年 6 月
内容与口径声明:本页记录该住宅暗装暖气片系统的管路埋设与末端安装过程。涉及的规范条款均标注标准号与条款位置,可自行核对; 标注「★工程经验」的数值为行业常见做法与经验区间,不作为国家标准数据引用。全文不含效果承诺、价格承诺与品牌排名。 本项目现场照片来自施工过程记录;聊天记录为沟通过程摘要,头像与昵称为示意图形。
