成都暖气片安装 · 菲斯曼壁挂炉 + 图本暖气片采暖系统老房明装 / 新房暗装两类实施路径 · 一天完工 · 采暖与生活热水两用

暖气片采暖是一套把「热源、输配、末端」三件东西串起来的循环水系统。热源是一台燃气壁挂炉，把水加热后送出；输配部分是管路与阀门，把热水按房间分配到各组暖气片；末端是图本暖气片，靠对流与辐射两种方式把热量散到房间，降温后的回水再回到壁挂炉重新加热。与地暖相比，暖气片系统的管路水量小、升温快，房间达到设定温度所需的时间短，可以按需开停，适合层高有限、又不愿长时间连续运行的住宅。

同一套系统，落到不同房龄的房子上，施工路径分成两条。已经装修入住的老房，地面与墙面都不宜再开凿，管道只能走在墙面之外，也就是明装；仍在毛坯阶段的新房，可以在水电改造与墙面施工之前把管道埋进墙体或地面填充层，也就是暗装。两条路径用的热源与末端可以相同，差别集中在管道的走向、进场次数与工期安排上。下表把两类路径的差别逐项拆开。

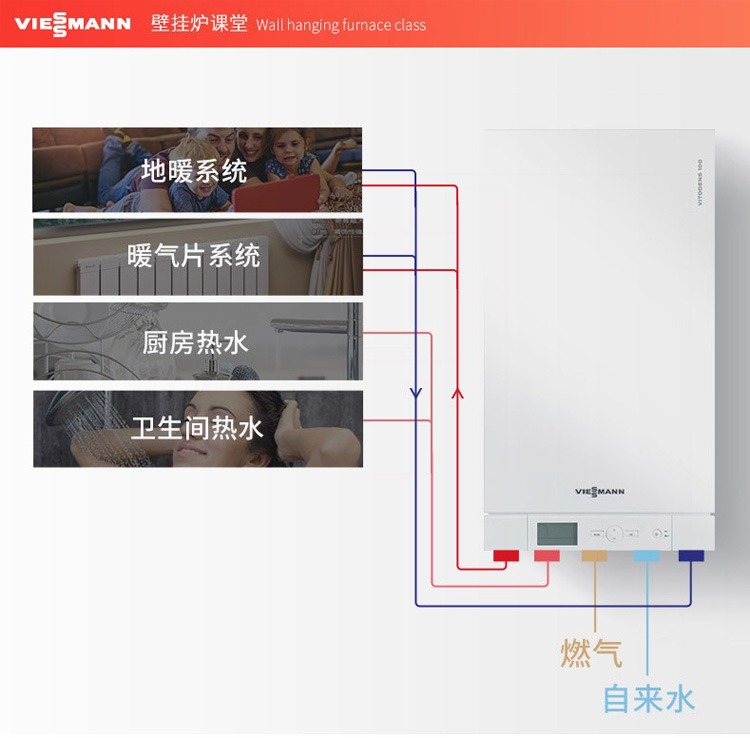

从原理图可以看出，一台两用炉同时挂了两类负荷：采暖回路与生活热水回路。暖气片系统取的正是其中的采暖回路——锅炉把水加热后送到各组暖气片，末端散热后回水返回锅炉。这条回路的走向，决定了老房走明管、新房走暗管两种做法下，管线从哪里穿、从哪里出。

本页系统的热源是德国菲斯曼壁挂炉，属两用炉：一台设备同时承担两个用途，一路供暖气片采暖（采暖回路），一路供生活热水（卫生热水回路）。把两个用途合在一台设备上，对老房尤其省位置——不必为采暖与热水各装一台设备，只需一个锅炉位。

两用炉的选型要同时看两条负荷线索。第一条是采暖负荷：成都属夏热冬冷地区，住宅冬季供暖热负荷概算约 60～100 W/㎡（★工程经验概算，随围护结构、朝向、窗墙比变化），按两室一厅采暖面积 50～60 ㎡ 估算，峰值采暖负荷大致落在 3～6 kW 量级。第二条是生活热水负荷：普通淋浴花洒额定流量约 8 L/min 量级，同一时段开两个用水点时应按流量叠加校核热水产率。两用炉的功率往往由生活热水产率决定，而不是由采暖面积决定，这也是一台炉子既能覆盖采暖、又有余量供给热水的原因。

从参数口径看，燃气壁挂炉按产品样本给出的热效率区间通常是：普通（标准）炉 88%～92%、冷凝炉 96%～105%，两者均按燃气低位热值计算（冷凝炉回收水蒸气凝结潜热，故按低位热值计可以大于 100%，与能量守恒并不矛盾）。本页热源属德国菲斯曼壁挂炉，具体型号、功率与热效率以厂家样本与到货铭牌为准。这一区分对使用成本的影响，主要在冬季长期连续运行时才会体现，单看设备本身并不构成选型差异。

2.1　壁挂炉的挂装位置

壁挂炉的挂装位置要在勘测放线阶段一并定下。它需要同时满足三个条件：靠近燃气引入管与排烟出口，便于烟道就近排出；贴近主要采暖回路起点，缩短主管长度；炉体四周留出检修空间，炉底接口便于日后维护。老房明装时，锅炉位通常选在厨房或生活阳台附近；新房暗装时，锅炉位可以在出图阶段与橱柜、吊顶方案一起排布。炉体挂装前应按机身尺寸、预留尺寸与烟道位置校准后再固定，炉体下部接口采用软管连接。

热源之外，决定这套系统装得像不像、用得顺不顺的，是末端散热器与管路走向。老房与新房在这两件事上的做法差别最大，以下三小节逐项展开。

3.1　图本暖气片：钢制板式的选型口径

本页系统的末端是意大利图本暖气片，属钢制板式散热器。板式结构由钢板压制成型，内部为单层或双层水道，表面经喷涂处理；散热以对流为主、辐射为辅，挂墙安装，进出水口集中在同一端。选型的依据是厂家样本给出的散热量表：同一型号的散热量随高度、长度与工况（进水温度、室温）变化，房间所需散热量不同，配置的组数与规格也不同。判断一组暖气片合不合适，看三点：房间所需散热量是否被覆盖、进出水口方向是否与管路走向一致、挂装高度与窗台关系是否便于检修放气。

与地暖相比，暖气片是「低温快热」的对立面——它水量小、升温快，可以按房间开停，不必像地暖那样长时间连续运行。对朝九晚五的家庭，白天离家时把暖气片调低，傍晚回家再开，室温仍能较快跟上，这也是暖气片在老房改造里常见的原因之一。

3.2　管路：明装走法与暗装走法的分野

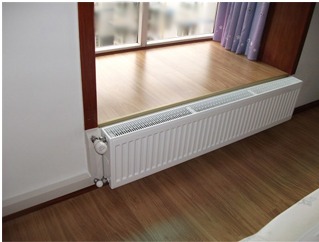

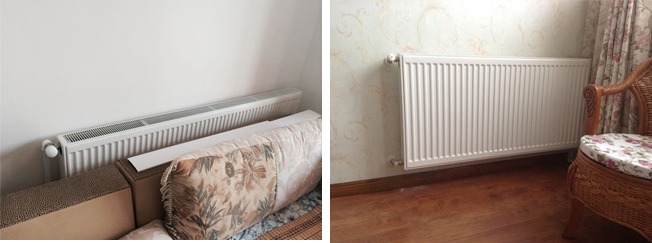

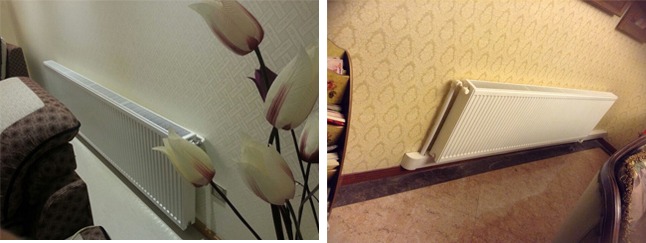

管路是两条路径差异最集中的地方。老房明装时，管道走在墙面之外：沿踢脚线上方、墙面阴角或门框上方敷设，用管卡固定，管卡间距均匀，横管尽量走直、拐角用弯管件成型而不是强行折弯。走管要兼顾观感与检修，常在踢脚线附近走，与墙面颜色接近的管槽可以进一步弱化视觉影响。穿墙、穿楼板处应加套管，管道与墙面保持一定距离并避免交叉。

新房暗装时，管道埋入墙体或地面填充层内，出墙口的位置在预埋阶段就要定死。这条路径的优点是完成面看不到管道，代价是一旦点位定错，后期调整需要重新开槽。管材上，采暖系统常用耐热塑料管或铝塑复合管，如 PE-X、PE-RT、铝塑复合管等（对应 GB/T 18992、GB/T 28799、GB/T 18997 等系列标准）。埋入填充层的管段不应有接头，每条支路以整管为宜，这一点与地暖盘管的要求一致。

3.3　阀门与附件：可核对的小部件

每组暖气片应配进出水阀门与手动排气阀。常见做法是进水侧装恒温阀或手动调节阀，用于按房间调节流量；出水侧装关断阀，便于单组检修而不影响其他房间；每组顶部设手动排气阀，把循环水里析出的气体排掉。系统热源侧应设过滤器，防止杂质进入散热器与锅炉换热器；锅炉接口处设关断阀，便于日后维护。

这些小部件单价不高，却是后期使用中影响体验的关键。判断一组暖气片是否装好，可以逐组核对：进出水阀是否可独立关断、排气阀是否装于最高点、管路连接处是否加生料带与密封件。这些都能在现场逐组打开查看，比笼统说「已安装」更有意义。

暖气片配置的起点是采暖面积，而不是建筑面积。建筑面积里包含公摊、阳台、厨卫与固定柜体，这些部位要么不采暖，要么由别的系统承担，因此真正挂暖气片的地面小于建筑面积。以两室一厅为例，建筑面积 75～90 ㎡ 对应的采暖面积约在 52～62 ㎡，比值落在七成上下，属于住宅的常见区间；每一户的具体数字仍要按图纸量，不宜直接套比例。

采暖面积定了，下一步是逐间算热负荷，而不是拿总面积乘一个固定值。下表按常见两室一厅的功能分区列出估算示例，热负荷指标取成都住宅冬季供暖的 60～100 W/㎡（★工程经验概算）；实际取值要结合朝向、层高、外墙保温、窗墙比与是否西晒调整。合计得热负荷之后，再按厂家样本的散热量表换算成各组暖气片的规格与片数——这一步是把「配几组、每组多大」讲清楚的方式。

把逐间热负荷加总，两室一厅落在 4～6 kW 量级。这个数字用来核对两件事：一是供暖热源的能力是否覆盖，二是各组散热器的散热量之和是否与逐间负荷匹配。需要说明的是，卫生间因湿度高、常有开窗换气，热负荷指标通常取略高于卧室；朝北、外墙面积大或落地窗的房间，指标也应适当上浮，不宜全屋取同一个数。

同一套「菲斯曼两用炉 + 图本暖气片」，配到不同户型上，变化的主要是散热器组数与规格、管路用量与阀门数量，热源与末端的形式并不变。下表把常见户型对应到配置量级，其中热源为一台两用炉，具体功率按采暖面积与热水需求选型，以厂家样本与到货铭牌为准。

这张表解释了同一套设备「为什么能覆盖从两室一厅到四室两厅这么宽的区间」。原因有两层：其一，散热器按房间逐间配置，房间数增加，增加的是散热器组数与管路用量，热源数量不变；其二，管路用量和阀门数量按实际点位结算，与房间数量和最远端管长直接相关。也就是说，配置里固定的是设备档次与品牌，浮动的是用量，这才是「一套设备适配多个面积」的成立方式。

对已入住的老房，配置上还有一条实务口径要提前确认：明装走的支路越多、越分散，管路用量与工时都会增加，报价与工期也随之变化。把入户锅炉位、各房间散热器点位与管路走向在勘测阶段画在一张图上，逐条对照结算，比按总面积估一个数更清楚。

5.1　这套配置的参考造价

暖气片的造价按组计，不按面积计。组数由房间数、窗下可挂位置与每间的热负荷决定，同一户型换个挂法就可能差一组，因此本页只给单价，不给「一套多少钱」的单一数字。下表为 2026 年 10 月成都口径，实际以现场核算与签约报价为准。

为什么只给单价。75～90 ㎡ 两室一厅起 覆盖的户型跨度较大，两室一厅常见 4～5 组、三室两厅常见 6～7 组，组数差一组，末端金额就差一份单价。先按图纸把每个房间的散热器点位定下来，点出组数，再乘以上表单价，才是这一户的末端造价。明装与暗装的差别主要落在管路与开槽工序上，已在单价区间内区分，不另行加价。

报价包含的项目。末端系统按包工包料计，含以下六项：

• 散热器本体：按房间成组布置，含挂架；片数按房间热负荷折算，不按面积估算。
• 输配管路：明装沿踢脚线与阴角敷设、外露段扣槽保护；暗装开槽敷管、整管无接头。含管件。
• 阀门与分路件：每组散热器进回水各配关断阀，常用房间配散热器恒温阀。
• 主管与保温：壁挂炉至分路点的主管道，外露段加保温。
• 打压与调试：管道打压试验、逐组排气、全屋调温，并留存记录。
• 质保：安装部分按合同约定年限质保，散热器与管材按厂家质保条款执行。

报价不含的项目。下列项目不在上述价格内，需另行安排或单独计费：采暖炉、拆旧、地板与瓷砖、燃气改造、超长管路、水电改造、卫生间防水、家具搬移。其中拆旧与地面饰面属装修工序；燃气管道与烟道开孔须由燃气公司或有资质单位处理；采暖炉属热源设备，不在上述价格内。

「一天完工」指的是老房明装这条路。它之所以能压进一天，靠的不是省工序，而是把工序排成一条可以顺序推进、局部并行的链：勘测放线、定位开孔、挂架固定、接管、试压、调试六个环节，前一环的成果正好是后一环的输入，衔接处不来回返工。把这条链拆开看，每一步在现场都有可核对的成果。

这条链里，可以并行的是开孔与挂架、以及与点位的交叉作业；不可压缩的是试压的稳压观察时间。把工序排顺之后，一天之内完成的依据就落在两处：一是老房明装不需要养护等待，装好即可使用；二是工序链里没有需要跨天等待的环节（如找平层养护），因此可以当天交付。

6.1　班组怎么排

支撑这条工序链的是一支小班组。常见排布是 2～3 人一组：一人负责管路与锅炉接管，一人负责散热器挂装与开孔，勘测与调试由同一名技师负责首尾衔接收尾（★工程经验）。这样分的理由是——勘测与放线决定了后续所有点位，由同一人贯穿，能减少放线与安装之间的误差；接管与挂装若干扰，两人可分头并行，缩短总时长。新房的暗装则不同：预埋一次、终装一次，两次之间隔着墙面与地面施工，工期是跨阶段的，不是一天，因此班组排布要按装修进度插入。

6.2　无尘与不破坏装修怎么落地

老房明装的两个承诺——无尘施工、不破坏装修——都落在具体做法上。无尘对应的是开孔环节用带集尘装置的钻孔方式，钻孔时粉尘被同步收集，减少外溢；不破坏装修对应的是管道走明装、散热器挂墙，不动地面、不铲墙面。可以核对的点是：开孔部位周围有无除尘遮挡、明管是否沿踢脚线与阴角走、穿墙处是否加套管、原有踢脚线与墙面有无被破坏。掌握这几条，现场验收时就能逐项对。

四川鼎格舒适家承接成都全域及川内各地市州的暖气片采暖工程，提供设计、设备、辅材、安装与售后的一体化交付。暖气片系统对管路走向、散热器点位与锅炉位配合的要求高于单件设备，设计与安装由同一方负责，可以减少出图与落地之间的偏差。本页系统的热源为德国菲斯曼壁挂炉，末端为意大利图本暖气片，设备执行厂家原厂质保。

工艺侧执行公司施工规范，其中与本页产品直接相关的条目包括：明装管道沿踢脚线与阴角敷设、管卡间距均匀、穿墙穿楼板处加套管、埋入填充层的管段不留接头、散热器挂装校正水平、系统安装完成后做水压试验。这些项目在现场验收时逐条对照，验收记录随工程存档。

设备侧执行厂家原厂质保，另有公司增值质保部分，具体年限与范围以签约时的书面约定为准。暖气片的日常维护相对简单，主要关注锅炉压力表读数、各组散热器的排气、系统补水，以及每年首次运行前对管路的检查。
