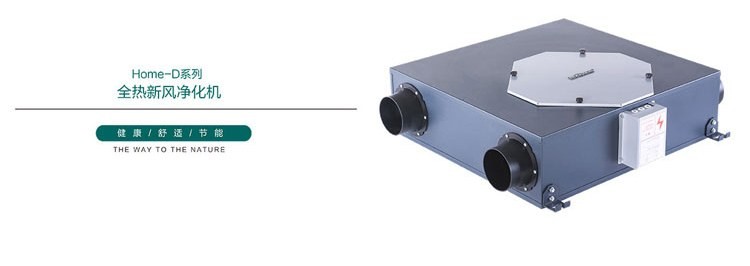

霍德森 Home-D 系列
PM2.5 全热新风净化机适用两室两厅 / 三室两厅 / 四室两厅 · 建筑面积 80～160 ㎡ · 五档机型

近二十年的住宅外窗大多从单层钢窗换成中空玻璃加密封胶条，墙体也从简单砌筑改成带保温层的复合做法，建筑的空气渗透量随之大幅下降。漏进来的冷热空气少了，采暖和制冷能耗降低；代价是依靠门窗缝隙完成的那部分自然换气几乎消失，房子越密实，越需要另外安排通风。

人在室内会持续产生二氧化碳、水汽与体味，装修材料与家具会缓慢释放甲醛和挥发性有机物，烹饪与清洁还会带来额外的油烟与颗粒物。当建筑自身换气量不足时，这些物质在室内累积，浓度会高于室外。开窗是最直接的换气方式，但在冬夏两季会带来明显的冷热负荷损失，在室外颗粒物浓度高的时段，还会把污染物一并带进室内。

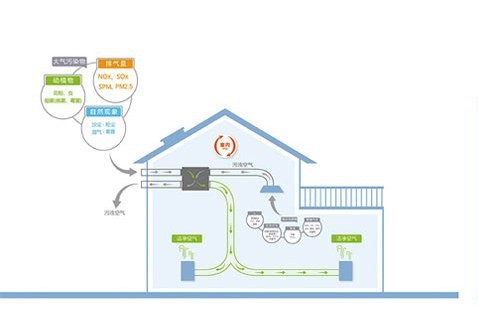

全屋新风系统的做法是把送风与排风都交给机械完成：室外空气经过滤后由送风口送入卧室、客厅，室内空气由排风口从卫生间、厨房、走廊排出，送排两端形成有组织的气流路径。送风与排风是两条独立风道，新风只经过滤网、不与其他房间的回风混合；全热交换芯体让排风与新风在芯体内交叉换热，回收一部分温度与湿量。

三类方式解决的不是同一件事，可以并存。空气净化器改善的是室内颗粒物浓度，新风系统解决的是新鲜空气的引入与污浊空气的排出。把净化器当作通风设备，二氧化碳会持续累积；指望新风系统处理装修后期的集中释放，也超出了它的设计意图。

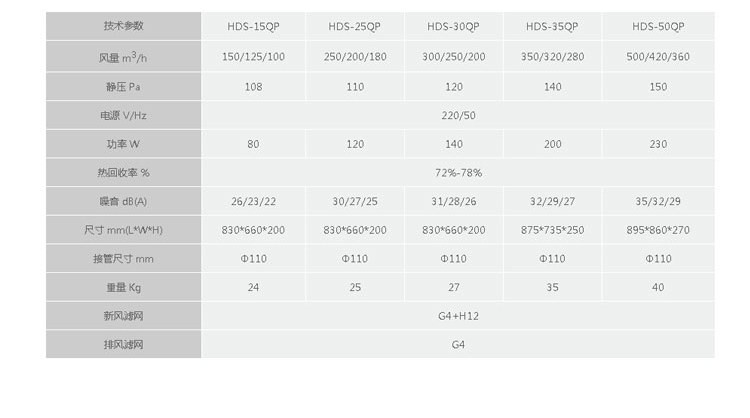

Home-D 系列共五档机型，型号按名义风量排列，从 HDS-15QP 到 HDS-50QP，覆盖 100～500 m³/h 的送风量区间。五档机型的电源与接管尺寸相同，差别落在风量、机外静压、功率、热回收率与外形尺寸上。下表把五档机型并排列出，参数取自厂家样本，随批次与代次调整。

风量一列写着三个数字，对应高档、中档、低档三档转速，不是三个产品。以 HDS-30QP 为例，三档为 300／250／200 m³/h，日常多按中档运行，污染加重时切高档，夜间或无人时切低档。三档噪声也逐档下降，选型时要把风量与噪声一起看：高档满足设计值，中低档决定居住时的听感。

机外静压一列从 108 Pa 递增到 150 Pa，与风量同向变化。机外静压指设备出风口处还需保有的余压，用来克服风管、弯头、风口与软连接的阻力；风量越大、管路越长，需要的静压越高。低档机型静压低、高档机型静压高，正是为不同管路长度的户型准备，这一点在第六节的管路核算里会用到。

外形尺寸上，前三档 HDS-15QP／25QP／30QP 共用 830×660×200 mm 的机身；35QP 加大到 875×735×250 mm，50QP 为 895×860×270 mm。机身高度从 200 mm 增到 270 mm，对吊顶预留空间的要求随之提高。整机重量 24～40 kg，吊装时需按重量上限校核吊杆与膨胀螺栓的承载力。

主机侧要核对的几项

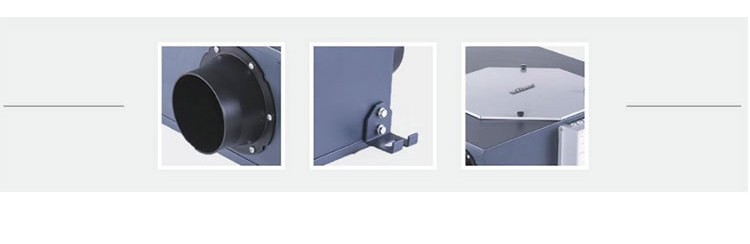

设备侧的数值随批次变化，施工侧的数值相对固定，属于可逐条对照的部分。下表把新风主机常见的核对项列在一起，其中与机身直接相关的是吊装承重、减震与接管对中。

3.1　全热交换芯体

全热交换芯体决定回收的是显热还是全热。显热交换只交换温度，全热交换在交换温度的同时还交换水蒸气，对应指标是焓效率。芯体由多层换热膜与隔板交替叠加，新风与排风在相邻通道内交叉流动，两股气流只隔着膜传热传质、不直接接触，污染物不会随换气串到新风侧。

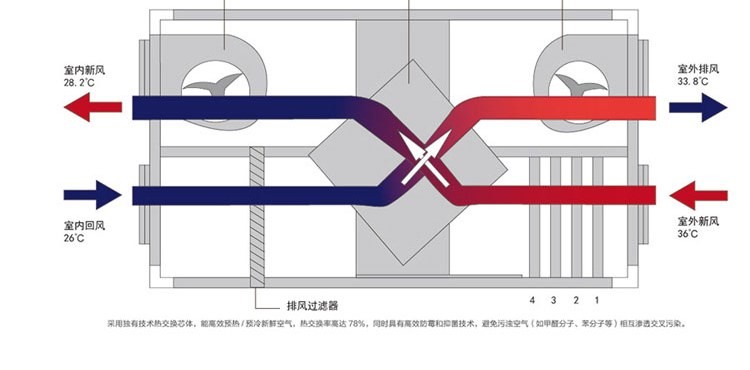

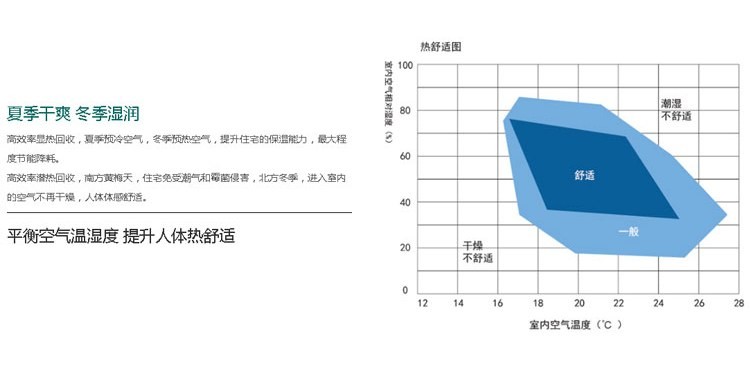

样本给出的热回收率为 72%～78%。原理图上标注了一组温度：室外新风 36 ℃、室内回风 26 ℃，经过芯体后送风降到 28.2 ℃、排风升到 33.8 ℃，说明夏季新风进入房间前已被排风预冷，冬季则被预热，换气带来的温差被压缩了一部分，空调与采暖的负荷波动随之减小。

换热膜的材料决定全热交换能否成立。纸质膜靠纤维间的微孔传递水蒸气，成本较低，但长期高湿环境对防霉有顾虑；高分子膜用亲水基团传递水分子，不依赖贯通孔道，防霉与抑菌更好。样本说明芯体带防霉与抑菌处理，维护方式与更换周期以厂家说明为准。

3.2　滤网配置

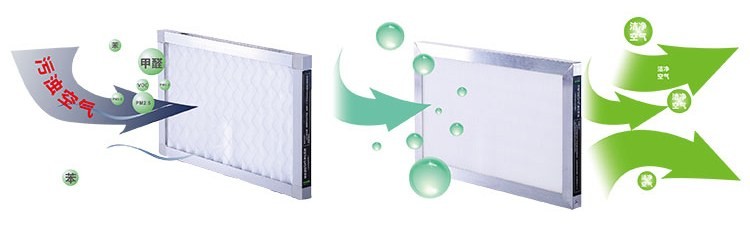

样本参数表把新风侧滤网标注为 G4＋H12 两级，排风侧标注为 G4 一级。G4 属初效级别，主要拦截毛絮、花粉与较大颗粒；H12 属高效级别，对 0.3 μm 量级的颗粒有较高的一次通过效率，PM2.5 的粒径正落在这个区间附近，新风侧的净化能力主要由 H12 承担。排风侧只用一级 G4，用于拦住室内空气中的毛絮与灰尘，保护芯体和排风机。

两级过滤的分工在于延长高效滤网的寿命。初效滤网可清洗或更换，频率高于高效滤网；高效滤网属耗材，更换周期与室外空气质量、运行时长有关。让容易清理的一级先挡掉大部分灰尘，可减少高效级的负担。

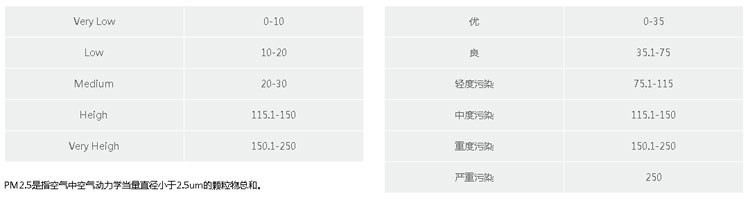

PM2.5 指空气中空气动力学当量直径小于 2.5 μm 的颗粒物总称。样本同时给出欧洲标准与国内标准的分档，用于判断室外空气与净化后的空气质量。

3.3　送排风组织

送风与排风是两套独立风道，气流路径由此可控。送风口布置在卧室、客厅、书房等人员停留的房间，排风口布置在卫生间、厨房、走廊等产生污染或湿气的位置，气流从送风口流向排风口，形成从洁净区到污染区的定向路径，避免污浊空气在房间之间横向穿流。

送风口常用可调散流器，排风口常用百叶或带滤网的回风口。各房间的送排风量需在设计阶段算好，让送风略大于排风、室内维持微正压。微正压可减少未经处理的室外空气从门窗缝隙渗入，把换气的入口固定在过滤之后的送风侧。

风量的计算有两条常用口径，两条都要算，取较大者作为设计风量，再对照机型的三档风量选出合适的一档。只按一条口径估算，容易出现小户型选大机或大户型选小机。

口径一，按人数算。用人员在室数量乘以每人所需新风量，住宅常取每人 30 m³/h（GB 50736—2012 居住建筑最小新风量口径）。四口之家约 120 m³/h，六口之家约 180 m³/h。这一口径看重二氧化碳与体味的稀释，人多时增长快。

口径二，按换气次数算。用房间容积乘以换气次数，容积等于建筑面积乘层高（按 2.8 m 计）。住宅换气次数常取 0.5～1.0 次/h，100 ㎡ 的户型容积约 280 m³，对应 140～280 m³/h。这一口径看重装修释放物的稀释，与房间大小直接相关。

两条口径算出的数值经常不等，取大者。表里的对应关系按中档风量覆盖设计值、高档留余量的思路排定。以 100 ㎡ 户型为例，换气次数法取大值约 180～216 m³/h，HDS-30QP 中档 250 m³/h 高于设计值、高档 300 m³/h 留有余量，日常按中档运行即可。若顶层、装修集中或临街不便开窗，可上调换气次数改选高一档，但高档风量对应的噪声也会上升。

还有第三条辅助口径是排风量法：把卫生间与厨房等排风点的排风量逐一估算后相加，得到的总量不应大于主机的排风风量。

同一台主机，配多少送排风点、用圆管还是扁管、装什么控制器，会带来不同的落地效果与检修难度。下表按配置由简到繁分三档，型号与做法均为常规搭配，具体以现场核算为准。

风管形式与吊顶条件直接相关。吊顶充足时用 DN110 圆管，有效截面大、沿程阻力小；层高紧张或需穿梁而过时改用扁平管，扁平管风阻高于同截面圆管，需在机外静压的预算里留出余量，否则远端房间送风量会偏小。主机尺寸越大、接管数量越多，管路的分区规划越要在出图阶段定下来。

送排风点的数量按房间功能分配，下表给出常见做法。每个房间的送风量按面积与人员数分摊，排风点尽量设在污染源附近。

控制器方面，基础配置用线控器设定开关与风量档位；加装空气检测面板后，可按 PM2.5、易挥发有机物与二氧化碳的浓度自动切档；再往上可加手机端查看与远程控制。检测与手机端属选配件，型号与功能以厂家样本与到货为准。

6.1　管道走向

主机与各房间之间靠风管连接，送风干管与排风干管分别从主机两侧接出，尽量走走廊或过道吊顶，避免穿越卧室正上方，减少气流噪声直接传向休息区。转弯处用两个 45° 弯头代替一个 90° 直角弯，局部阻力可以降下来；风管尽量走直线，减少不必要的弯折与变径。

管路总阻力由沿程阻力与局部阻力两部分组成。沿程阻力等于比摩阻乘以直管长度，局部阻力由弯头、变径、风口与软连接的当量长度折算。DN110 圆管在风量 200～300 m³/h 时，比摩阻大致在 1.0～1.5 Pa/m 的量级，一只弯头折算的当量长度约 1～2 m（★工程经验）。把这些阻力相加，与机型的机外静压比对，余量不足就要缩短管路、加大管径或改选高一档机型。

6.2　吊装与壁挂的取舍

Home-D 系列机身扁平，前三档高度只有 200 mm，机身带吊装吊耳，常规做法是吊在吊顶内；35QP 与 50QP 高度增到 250 mm 与 270 mm，吊顶预留空间要相应加大。若遇到吊顶空间不足、没有设备间或老房需要明装的情况，主机也可壁挂于设备间、阳台或车库的墙面。两种方式各有适用条件，取舍如下表。

无论吊装还是壁挂，机组都要能通过检修口或正面直接触达。滤网与换热芯体属于需要定期取出的部件，把主机装在没有检修条件的位置，等于取消了后续维护的通道。吊装时吊杆与机身之间必须加减震垫，壁挂时底座同样要加减震垫，并核对墙体是否为承重墙或另设支架，避免长期振动导致固定件松动。

6.3　风口定位与施工顺序

送风口设在人员长时间停留的位置，避开床头与沙发正上方，避免冷风直吹；排风口设在卫生间、厨房与过道的顶面。各风口位置在出图阶段一次定好，与灯位、检修口、梁位一并排布，避免封板后再改口。施工按下面的顺序推进，其中风量初调与隐蔽验收属于不可省略的环节。

1. 现场测量与出图，确定主机位置、管路走向与各风口坐标。
2. 主机吊装或壁挂固定，加减震垫，机身找平。
3. 风管铺设，圆管与扁管按图连接，接口做密封。
4. 送风管做保温，接缝错开，穿墙处做套管保护。
5. 风口开孔与安装，与吊顶完成面对齐。
6. 各支路风阀初调，用风速仪逐点核对风量。
7. 隐蔽工程验收，封板前确认检修口与管路，随后通电试运行并记录噪声。

四川鼎格舒适家承接成都全域及川内各地市州的新风系统工程，提供设计、设备、辅材、安装与售后的一体化交付。新风系统对风管走向、吊顶配合与风量调节的要求高于分体设备，设计与安装由同一方负责，可以减少出图与落地之间的偏差。

工艺侧执行公司《安装工艺白皮书》标准，其中与本页产品直接相关的条目包括：主机吊装加减震垫并找平、Φ110 接管法兰对中、送风管保温厚度不小于 15 mm、各支路设风阀并逐点初调、主机与风阀处留可开启检修口。这些项目在隐蔽工程验收时逐条对照，验收记录随工程存档。

设备侧执行厂家原厂质保，另有公司增值质保部分，具体年限与范围以签约时的书面约定为准。霍德森（HOODSON）Home-D 系列经品牌授权渠道供货，设备型号与序列号可与厂家核对。滤网清洗、滤芯更换等日常维护项目，售后按约定周期提醒。
