成都锦江大院268㎡上叠新风案例：两层竖向分区与梅雨季除湿核算

• 268㎡建筑面积
• 4室2 厅 3 卫
• 360m³/h设计新风量
• 4.5kg/h除湿能力
• 2层加屋顶花园

项目档案

一、成都的湿度，是新风设计里被低估的一项

新风设计的通行算法是风量：按换气次数、按人均、按房间数，算出每小时要送多少立方米的空气。这套算法回答的是「够不够换气」，不回答「换进来的空气干不干净、潮不潮」。在干燥地区，后一个问题可以忽略；在本地，它决定了这套系统好不好用。

成都的年平均相对湿度在 80 % 左右，夏季室外计算干球温度 31.8 ℃、湿球温度 26.4 ℃。这个组合意味着空气里带着大量水蒸气。按这两个参数查焓湿图，室外空气的含湿量约 19.2 g/kg（每公斤干空气含水 19.2 克），室内设计 26 ℃、相对湿度 60 % 时含湿量约 12.6 g/kg。两者相差 6.6 g/kg。

这个数字要换算成实际的湿负荷才有意义。新风量 360 m³/h，空气密度按 1.2 kg/m³ 计，每小时送入的干空气质量约 432 kg。432 乘 6.6，是 2851 克，也就是每小时往室内带进 2.85 公斤水。一天 24 小时不停，是 68 公斤。

68 公斤水是什么概念：一台普通家用除湿机的除湿能力约 0.5～1.2 kg/h，按 0.8 算，一天不停机也只能抽 19 公斤。也就是说，如果没有热回收也没有除湿，一套 360 m³/h 的新风系统在成都夏季带进来的水分，是三到四台家用除湿机全速运转才能抵消的量。

这张表解释了一件事：为什么很多本地的家庭装了新风之后，觉得「夏天家里更闷了」。不是因为风量不够，是因为新风把外面的湿空气搬进来了，空调的显热负荷没变多少，潜热负荷却涨了一截，体感就是黏。

二、业主：一位从深圳搬回成都的供应链负责人

业主蒋先生，39 岁，深圳一家消费电子公司的供应链负责人。2023 年公司把一部分团队迁到成都，他带着妻子和两个孩子（10 岁和 6 岁）一起回来，买了这套上叠。

他在深圳住的是 2018 年后的新盘，开发商配了带除湿功能的新风。回成都之后的第一个梅雨季，他发现问题：主卧衣柜的背板起了霉点，卫生间门口踢脚线上方的墙面有一道水痕，孩子的房间早上起来被子发潮。他起初以为是房子没干透，请人测了才发现是室内相对湿度长期在 78 % 以上。

他的顾虑有六条，比一般业主细：

• 湿度。他明确提了一个要求：梅雨季室内相对湿度不超过 60 %。这个数字不是随口说的，他在深圳那套房的除湿新风就是按这个目标设的。
• 两个孩子都偏过敏体质。老大有尘螨过敏，老二有湿疹史。湿度高于 65 % 时尘螨繁殖速度明显加快，这是他格外在意的一条。
• 屋顶花园。上叠带一个约 40 ㎡ 的屋顶花园，种了月季和几棵小乔木。他担心新风取风口把花园里的花粉、泥土味、蚊虫吸进室内。
• 清水交付要从零做。房子没装修，所有预留都要在土建阶段定下来，一旦漏了后期补救代价大。
• 两层楼的温差。他之前住过复式，夏天上层总比下层热两三度，担心新风把下层的空气送到上层会不会串味。
• 后期维护成本。他问得很直接：滤网多久换一次、除湿模块要不要定期保养、一年大概多少耗材钱。

行为偏好上，他做了一张表：把成都和深圳的月均温湿度、降雨天数并排列出来，标出成都湿度高于 75 % 的月份集中在 6～9 月。这张表后来直接用在了方案的第一页——它说明除湿不是全年刚需，而是集中在四个月，设备的运行策略可以按季节切换，不必全年开。

三、风量：268 ㎡ 两层为什么定 360 m³/h

按 GB 50736—2012 第 3.0.6 条，住宅机械通风的换气次数不宜小于 0.50 次/h。本户层高 3.00 m，吊顶后净高 2.70 m，室内空气体积约 724 m³。按 0.50 次/h 算是 362 m³/h，取 360 m³/h，折算 0.497 次/h，主机选 500 档，负荷率 72 %。

这里有一个与平层不同的处理：两层楼不能简单地按总体积平均分配。上层是卧室区，夜间人员集中、停留时间长；下层是客厅餐厅，白天使用、夜间空置。所以风量按使用时段分配，上层占 55 %，下层占 45 %，而不是各一半。

排风五个点合计 300 m³/h，占送风 83 %。厨房那一路单独 90 m³/h，占了全部排风量的三成，因为它要覆盖灶台、冰箱、垃圾处理器三个湿源与味源；但它不与油烟机共管，油烟机走自己的排烟道直接排出屋面。

四、竖向分区：主机上屋顶，下层怎么供

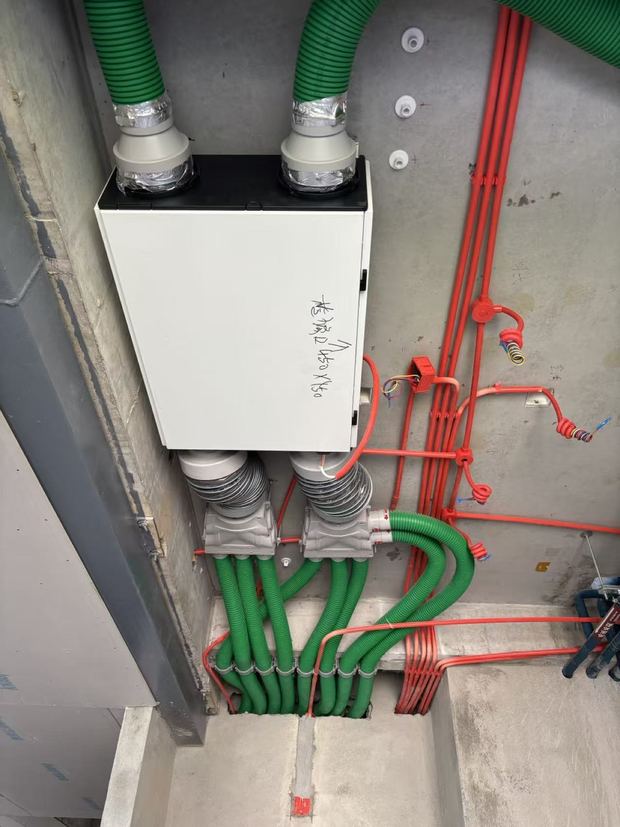

268 ㎡ 的上叠带屋顶花园，主机的位置只有一个合理选择：屋顶花园的设备平台。理由有三个：不占室内吊顶空间、检修不需要拆顶、取排风都在屋顶完成，不必在立面开孔。

代价是管路要跨层。从屋顶主机到上层吊顶，垂直距离 3.6 m；从上层到下层，再垂直 3.4 m。这条竖向管路是整栋楼里跨度长的一段，也是最容易做错的一段。

本户的做法是在土建阶段预埋一根 φ200 的钢套管，从屋顶穿过上层楼板、再穿过下层楼板，套管内穿 φ200 的镀锌螺旋主管，管外壁与套管内壁之间的环缝用岩棉填塞，两端用防火密封胶封堵。套管的作用不只是穿管，它把主管与楼板隔开，避免管路的振动传到结构上（这一点与噪声有关，本户上层卧室对噪声敏感）。

竖向跨层的阻力要算清楚。φ200 主管 7 m（垂直两段合计），沿程阻力约 22 Pa；穿屋面与穿楼板两个套管的局部阻力各约 12 Pa；三个 90° 弯头各 8 Pa；出口变径 6 Pa。合计约 68 Pa。这个阻力在 500 档主机的机外静压（180 Pa）里占了 38 %，剩下的 112 Pa 要分给上层的六路支管和下层的四路支管。

这也是本户没有采用「上下层各一台主机」的原因：两台主机意味着两个屋顶开孔、两套滤网、两次维护，而单台 500 档的余量经核算够用（上层距离远的一路 16 m，阻力 96 Pa，余量 16 Pa）。如果这栋楼的上叠面积超过 300 ㎡，或者上层房间数超过六间，双机才更合适。

五、除湿：把新风从湿负荷源变成除湿源

第一节算过，360 m³/h 的新风在夏季每小时带进 2.85 公斤水。全热交换能回收一部分，剩下的要靠除湿模块或空调处理。本户的选择是装一台除湿型全热交换主机，在梅雨季把新风处理到低于室内的含湿量，让新风从「湿负荷源」变成「除湿源」。

原理不复杂：新风流经蒸发器被冷却到露点以下，水分凝结析出，再经过全热交换芯与排风换热后送入室内。本户这台机器的送风露点控制在 12 ℃，对应含湿量 8.8 g/kg，比室内 12.6 g/kg 低 3.8 g/kg。这个差值是净除湿能力。

看这张表要注意两件事。第一，全热交换单独用的时候，虽然把含湿量从 19.2 降到了 15.4，但它仍然是正的（比室内高），新风还在增湿，只是增得少一些。要真正除湿，送风含湿量必须低于室内，这只有上除湿模块才能做到。

第二，1.64 kg/h 是「相对室内含湿量」的净除湿量。机器本身的除湿能力是按「从 19.2 降到 8.8」算的，即 432 × 10.4 = 4.49 kg/h。这两个数字都对，但含义不同：前者是它对房间湿度的影响，后者是它的名义除湿能力。销售口径通常报后者，做设计要用前者。

本户选冷冻除湿。理由很实际：住宅的湿度目标是把 78 % 降到 60 %，对应的含湿量在 8～10 g/kg 之间，冷冻除湿完全够用；转轮除湿的送风温升 3～6 ℃，在成都的夏天等于抵消了一部分空调效果，得不偿失。

六、全热交换对潜热能回收多少

全热交换分两部分：显热（温度）和潜热（湿度）。很多宣传只说「热回收效率」，不区分两者，容易让人以为显热效率高就等于总效果好。实际上在这里，潜热回收的价值比显热更大。

本户主机的焓效率 58 %、显热效率 65 %。按夏季工况算：

显热回收：Q显 = 0.335 × 360 ×（31.8 − 26）× 0.65 ≈ 455 W

潜热回收：Q潜 = 2.85 kg/h × 2450 kJ/kg × 0.58 ÷ 3600 ≈ 1125 W

潜热回收的量是显热的 2.5 倍。原因在于成都的室外空气「温度不算特别高，但水汽特别多」——温差只有 5.8 ℃，而含湿量差有 6.6 g/kg，后者的能量密度更高（水的汽化潜热 2450 kJ/kg，远大于空气的显热容量）。

1.58 kW 的回收量，相当于给空调减了一台小一匹机的负荷。冬天反过来用：室外 2 ℃、室内 20 ℃，温差 18 ℃，显热回收 0.335 × 360 × 18 × 0.65 ≈ 1411 W，进风温度从 2 ℃ 提到 13 ℃ 左右，靠窗位置不会灌冷风。

这里有一个容易被忽略的点：全热交换芯的效率不是固定的。风量越大，气流在芯体内停留的时间越短，效率越低。本户主机在 500 档满负荷时焓效率约 52 %，在 360 m³/h 时是 58 %，在夜间低档 150 m³/h 时能到 63 %。所以设计风量不要贴着主机的额定风量选，留出余量，效率也更好。

七、屋顶花园与顶层得热带来的两个问题

上叠带屋顶花园，这件事对新风有两个影响，一个在热工上，一个在空气品质上。

热工上的影响是顶层得热大。屋顶是水平面，夏季接受太阳辐射的时间比墙面长，表面温度可以达到 65 ℃ 以上（深色防水层）。这部分热量通过屋面结构传入上层房间，使上层的空调负荷比下层高 15 %～25 %。本户的处理是把上层的送风量按 55 % 分配（见第三节），并且在屋顶设备平台的主机上加装遮阳罩，避免机器本体被暴晒导致进风温度过高、除湿效率下降。

空气品质上的影响是取风口的位置。屋顶花园有种植土、有落叶、有浇灌水，还有蚊虫。取风口如果设在花园中间或者靠近种植区，吸进来的空气里会带泥土味、花粉和昆虫。本户的取风口设在花园反方向的女儿墙侧，距种植区 6 m，进风口下沿高出屋面完成面 1.8 m。

取风口还做了三层防护：外圈是不锈钢防虫网（孔径 2 mm），中间是 G3 初效滤网（可水洗，两个月清理一次），主机内部是 F7 中效滤网（一年一换）。三层加起来，既能挡住昆虫和柳絮，也不至于把阻力做得太大——实测取风段总阻力 34 Pa，在可接受范围内。

八、取风口位置：不能对着花园和厨房排烟

上一节讲了取风口的位置选择。这一节讲排风口，以及取排风之间的间距。

新风系统的排风口排出的是室内回风，含湿量比室外高、二氧化碳浓度比室外高。如果排风口离取风口太近，排出去的脏空气会被重新吸进来，形成「短路」。GB 50736—2012 对这一点有要求：机械送风系统的进风口与排风口的水平距离不宜小于 6 m，垂直距离不宜小于 3 m，且进风口应在排风口的下方（当两者在同一垂直线上时）。

本户屋顶的布置是：取风口在女儿墙东侧，排风口在屋面西侧，两者水平距离 11 m，取风口比排风口低 0.6 m。这个距离远超规范要求，是为屋顶花园的存在留出的余量——花园会阻挡气流，实际的有效距离比直线距离短。

还有一个细节：屋顶的排风口不能对着邻居的窗户或者露台。本户是上叠，屋顶西侧与隔壁单元的屋顶花园相距 4 m，排风口朝西会让气流扫过隔壁的露台。把排风口的出风方向改成朝上 30° 斜出，让气流先向上抬升再扩散，避免直接吹向邻居。这类邻里问题在叠拼产品里比平层更常见，做方案时要提前看屋顶的相邻关系。

九、清水交付的配合窗口

锦江大院是清水交付，这件事对新风是好事，窗口期充足；但也有风险：所有预留必须在土建阶段定下来，一旦装修封板，再改就要拆。

本户在土建阶段完成了三处预留，写进了装修交底单：

• 竖向套管。φ200 钢套管，从屋顶穿过上层楼板、再穿过下层楼板，位置在楼梯间旁的管井。套管必须在楼板浇筑时预埋，后期开孔会切断板内钢筋。
• 电源。屋顶设备平台预留 220 V / 10 A 防水插座一个，位置距主机 250 mm，加装防雨盒。上层吊顶内预留检修插座一个，供后期维护使用。
• 检修口。上层吊顶在主管横管的起点处预留 450×450 mm 检修口，位置避开灯具与窗帘盒。

清水交付还有一个好处：主机、管路、风口的位置可以和装修图纸一次对齐。本户的吊顶图里，客厅的两个送风口避开了灯槽和窗帘盒，主卧的风口设在了床尾上方的平顶区，这些都是装修阶段一次画进去的，不用后期改。

十、调试与实测

总风量 340 m³/h，比设计低 5.6 %，折算换气 0.470 次/h。偏差偏大的是楼梯厅（−10 %）和儿童房（−8.6 %），两路的共同点是离主机距离长、弯头多。处理办法是把这两路的调节阀全开、其余七路收小 8 %，复测总风量 351 m³/h，楼梯厅 21 m³/h、儿童房 34 m³/h，折算整体 0.485 次/h。

这个结果略低于 0.50 的下限，原因是跨层主管的阻力比估算的多了 11 Pa（实际 79 Pa，估算 68 Pa），吃掉了机外静压的余量。要从根上解决需要把 φ200 主管在下层段扩到 φ250，但那样要重新开套管孔，代价太大。本户的做法是接受 0.485 次/h，同时在运行策略上把主机档位常年设在中高档而不是中档，用档位补风量。

三种工况的差别很清楚：不开除湿的时候，室内湿度稳定在 76 % 上下，峰值 81 %，墙角开始有水痕；开除湿之后降到 56 %，峰值 61 %，水痕消失。连续开启比自动开启再低 4 个百分点，但能耗高出一倍（除湿模块 0.52 kW × 24 h = 12.5 kWh/日），所以本户的默认设置是自动模式——按室内湿度传感器的读数启停，高于 62 % 启动，低于 55 % 停机。

除湿模块的日均运行时间在梅雨季约 11 小时，耗电 5.7 kWh；在 7 月下旬到 8 月中旬的高温高湿期约 14 小时，耗电 7.3 kWh；其余月份基本不启动。

十一、交付与运行策略

这套系统的运行策略分四季，写在一张 A4 纸上贴在设备平台的侧板上，因为参数比一般家庭的新风复杂，业主记不住。

工期与装修同步：土建阶段 2 天（套管预埋、电源、检修口），设备安装 3 天（主机吊装、主管、支管），风口与调试 2 天，与吊顶封板错开进行。滤网维护的周期是：G3 初效两个月水洗一次，F7 中效一年更换，全热交换芯两年清洗一次，除湿模块的冷凝水盘每年梅雨季前清理一次。

十二、常见问题

成都的新风一定要带除湿吗？

不一定，要看目标。如果只要求换气、对湿度没有明确诉求，全热交换就够了，它能把新风带入的湿负荷削掉一半左右。但如果有明确目标（比如室内不超过 60 %）、家里有过敏体质成员、或者有衣柜长霉的经历，就需要上除湿模块——因为全热交换之后新风仍然是增湿的，只是增得少。

除湿新风的除湿量为什么有两个数？

名义除湿量是按机器进出口含湿量差算的（本户 4.49 kg/h），净除湿量是按送风与室内含湿量差算的（1.64 kg/h）。前者说明机器的能力，后者说明它对房间湿度的实际影响。做设计要看后者，选型时两者都要看。

全热交换的潜热回收为什么比显热多？

因为成都的室外空气「温度不算高、水汽特别多」。本户夏季室外温差只有 5.8 ℃，含湿量差却有 6.6 g/kg，而水的汽化潜热是 2450 kJ/kg，单位质量的能量密度远高于空气的显热容量。所以潜热回收量（1125 W）是显热（455 W）的 2.5 倍。

两层楼用一台主机还是两台？

看余量。本户单台 500 档，跨层主管阻力 79 Pa，机外静压 180 Pa，余量 101 Pa 分给十路支管，够用。如果面积超过 300 ㎡、或者上层房间超过六间，单台的余量就不够了，双机更合适。双机的代价是屋顶两个开孔、两套滤网、两次维护。

跨层主管会不会把下层的味道带到上层？

不会，前提是上下层各自独立回风。本户的排风分五路，下层厨房与客卫各一路、上层三路，都直接回主机，没有共用回风干管。如果做成「下层回风集中到一根干管再上到主机」，那就有了串味通道。

屋顶主机夏天暴晒会不会影响除湿效果？

会。主机被暴晒时进风温度升高，除湿模块的冷凝温差变小，除湿能力下降，同时压缩机负荷上升。本户在设备平台上加装了遮阳罩（铝板 + 通风百叶），实测罩内温度比罩外低 6～8 ℃。这一项成本不高，但效果明显。

取风口对着屋顶花园，花粉和蚊虫怎么办？

三层防护：外圈不锈钢防虫网（孔径 2 mm）挡昆虫，G3 初效滤网挡柳絮与大颗粒，主机内的 F7 中效滤网挡花粉与孢子。更根本的办法是把取风口挪到花园反方向，本户取风口距种植区 6 m，加上滤网，实测进入室内的花粉量很低。

除湿模块的冷凝水排到哪里？

排到屋顶的雨水管，或者引到下层卫生间地漏。本户是后者，因为屋顶的雨水管在暴雨时可能满流，倒灌风险高。冷凝水管用 φ20 的 PVC，全程保温，坡度不小于 1 %，中间不设反坡。垂直段与主管共用管井，各自独立。
