成都万科高线公园188㎡新风改造：地铁沿线住宅的降噪与星形布管

• 188㎡建筑面积
• 4室2 厅 3 卫
• 260m³/h设计新风量
• 200m距地铁站
• 26.8dB夜间低档噪声

项目档案

一、地铁沿线的房子，隔声和新风是一件事

业主最初的表述是「新风太吵」，问到后来才理清楚，其实是两个问题叠在一起：一个是地铁带来的环境噪声，一个是新风主机和风口的噪声。这两个问题的解法互相牵制。

先说地铁。这条线路是地下线，列车在地下运行，声音不是直接从空气传过来的，而是通过轨道—道床—土体—建筑基础—楼板这条路径传上来，让楼板振动，楼板再把振动辐射成房间里的低频噪声。这种声音的频谱集中在 20～200 Hz，用 A 计权测出来的数值会明显偏低，但人耳对低频的容忍度很低，容易被吵醒。

按 GB 50118—2010《民用建筑隔声设计规范》，住宅卧室的室内允许噪声级是昼间 ≤45 dB(A)、夜间 ≤37 dB(A)。本项目交付时实测：白天列车密集运行时主卧 42.3 dB(A)，夜间末班车之后 33.1 dB(A)。两个数字都在限值以内，但业主的感受是「白天根本睡不着」。

表格末尾那一行是关键。地铁停运之后，环境噪声降到 33.1 dB(A)，这时候原来被地铁盖住的新风噪声就露出来了，而且它比地铁更让人难受——地铁是间歇的、有间隔的，新风是持续不断的、音调稳定的「嗡嗡」声。人对稳态噪声的耐受度远低于间歇噪声。

所以这个案子真正的需求不是「降噪」，是把两个噪声源分开处理：地铁那一路靠建筑本身的隔声（关窗、密封）+ 新风的取排风孔不能成为隔声的短板；新风那一路靠主机选型、布管方式和减振。前者决定了「关窗之后能不能安静」，后者决定了「关了窗之后换气是不是又要引入新的噪声」。

二、业主：一位白天补觉的电台主持人

业主杨女士，36 岁，成都一家电台的节目主持人，早班节目五点半进直播间，日常作息是凌晨四点起床、下午补觉。除了台里的节目，她还接配音的活，家里北侧那间房改成了简易录音间，墙上贴了吸音棉，桌上摆着麦克风和防喷罩。

家里三口人：夫妻二人和一个两岁的孩子。孩子跟老人睡在次卧，主卧是她和丈夫的房间。

她的顾虑有四条，都很实在：

• 补觉时段正好撞上地铁高峰。她下午一点到四点睡，这段时间列车 5～6 分钟一趟，而且她算过，一趟车经过的噪声持续时间约 25 秒，等于每五分钟被吵一次。
• 原装新风夜间也吵。她用手机上的声级计 App 测过，夜间关窗、新风开低档，主卧 35.6 dB(A)。这个数她记得很清楚，因为她试过把新风关掉，数值降到 30.1 dB(A)，能睡着，但两小时后会被闷醒。
• 录音间不能用有气流的送风口。配音时需要环境完全安静，麦克风会把风口的嘶嘶声收进去。她原来的做法是录音时把新风关掉，录完再开。
• 不接受大改精装。房子交付不到一年，全屋地暖和精装吊顶都是新的。她明确说过，地面不能动。

行为偏好上有一点值得记：她不是靠感觉判断的。她记录了连续两周的噪声日志，按时段记录了数值、列车经过的时间点和自己的睡眠情况，做成一张表发给过来谈的三家。对这类业主，方案里如果没有对应的实测数据，谈不下去。

三、风量：188 ㎡ 为什么定 260 m³/h

按 GB 50736—2012 第 3.0.6 条，住宅机械通风的换气次数不宜小于 0.50 次/h。本户层高 3.05 m，吊顶后净高 2.70 m，室内空气体积约 508 m³。按 0.50 次/h 算，下限 254 m³/h；按 0.55 次/h 算，是 279 m³/h。

本户取 260 m³/h，折算 0.512 次/h，主机选 350 档，负荷率 74 %。没有取更高，原因就在噪声上：同一台主机，风量越大、转速越高、噪声越大。在满足换气次数下限的前提下，把风量控制在 260 而不是 300，等于给夜间低档留出了更大的余量——主机的低档风量通常在中档的 40 % 左右，中档越低，低档就越安静。

排风侧四个点合计 215 m³/h，占送风 83 %。这个比例比常规的 85 % 略低一点，原因是本户对室内正压的要求更高一些：地铁的低频噪声会通过围护结构的缝隙渗透，室内保持 5～8 Pa 的微正压，相当于给缝隙加了一道气流的「阻挡层」，对中高频渗透有一点帮助，对低频作用有限，但成本为零。

四、原装新风为什么吵：三个噪声来源

拆掉原装主机之前，先做了一轮噪声诊断，把声音拆成三个来源分别测，否则改完之后还是不知道该改哪里。

第一个是主机本身的机械噪声。原装主机装在次卫吊顶内，用四根普通吊杆直接固定在楼板上，没有减振。机器运转时，风机叶轮的不平衡力通过吊杆传到楼板，楼板再把振动辐射成房间里的低频声。实测主机正下方 1 米处 41.2 dB(A)，而在离主机三米的卧室里，声音仍有 35.6 dB(A)。这个衰减量只有 5.6 dB，说明传声路径不是空气，是结构。

第二个是管路串音。原装系统是枝状布管：一根 φ160 主管从主机出来，沿走道走，沿途分出七个支管到各房间。这种布管方式的优点是省管、阻力小，缺点是相邻房间通过共用干管连成了一条声通道——客厅的声音可以顺着干管传到主卧，主机的噪声也顺着干管均匀地分到每个房间。

第三个是风口的气流噪声。原装主机的风量是 320 m³/h，管路是 φ160 主管配 φ75 支管，客厅那一路 90 m³/h 走单根 φ75，风速达到 6.9 m/s。风速超过 4 m/s 之后，风口边缘会产生明显的湍流噪声，实测客厅风口处 38.4 dB(A)，比主机还吵。

三个来源里，结构传声的处理难度高，因为它不随距离衰减。做过一个对比：把主机断电，主卧噪声从 35.6 降到 30.1 dB(A)，降了 5.5 dB；把主机开着但把主卧支管的风阀关掉，主卧噪声只降到 34.2 dB(A)。这说明主卧听到的噪声里，有一部分是「不经过风管」直接传过来的，也就是结构传声。

五、星形布管：从根上断掉串音

解决串音的办法不是加消声器，是改布管方式。枝状布管（也叫章鱼式之外的「主干+分支」）让所有房间共用一段干管，声音有了公共路径；星形布管是每一路支管都从主机直接引出，七路各自独立，房间之间没有声学上的通路。

本户采用星形布管。主机放在次卫外侧的走道吊顶内，七路 φ90 或 φ75 支管从主机的分配箱直接引出，各自走到房间，中途不合并、不分叉。管路总长比枝状方案多了约 30 米，材料成本增加，但换来的是房间之间没有声通道。

星形布管还有一个副作用需要处理：七根管从主机出来，接口集中，分配箱附近的管路会很拥挤。本户在主机出风侧加了一个 500×400×250 mm 的分配静压箱，七根支管从箱体的不同面引出，避免管路互相挤压导致截面变形。静压箱同时起到了均压作用，让七路的风量更接近设计值。

六、消声静压箱：外墙开孔不能是隔声的短路

地铁沿线的房子，门窗密封做得再好，只要外墙上有两个 φ160 的洞，隔声就等于白做。声音会顺着孔洞直接进来，而且孔洞的截面积虽小，但它是「直通」的，没有任何阻隔。

新风必须有取风口和排风口，这两个洞无法避免。能做的是在洞里加消声。

本户的做法是在取风口与主机之间、排风口与主机之间各加一个消声静压箱。箱体尺寸 600×400×400 mm，内壁贴 25 mm 厚玻璃棉，内表面用穿孔率 25 % 的镀锌穿孔板护面，气流在箱内两次转向。这个构造对 500 Hz 以上的中高频消声量约 12 dB(A)，对 250 Hz 以下的低频效果有限。

看这张表要说清楚一件事：消声箱对地铁的低频几乎没用（125 Hz 只降了 2 dB）。地铁的低频不是从新风孔进来的，是从建筑结构传上来的，靠新风孔的消声解决不了。消声箱真正挡的是地面交通噪声、人声、小区里的活动声这些中高频成分。

所以整个隔声策略是分层的：低频靠建筑本身（楼板、墙体、基础隔振，这是开发商设计和施工决定的，业主改不了）；中高频靠门窗密封和新风孔消声。两层的分工不能混。

七、减振：主机不能挂在轻钢龙骨上

第一节说过，原装主卧听到的噪声里有一大半是结构传声。结构传声的处理只有一条路：在振源和结构之间插一层弹性元件。

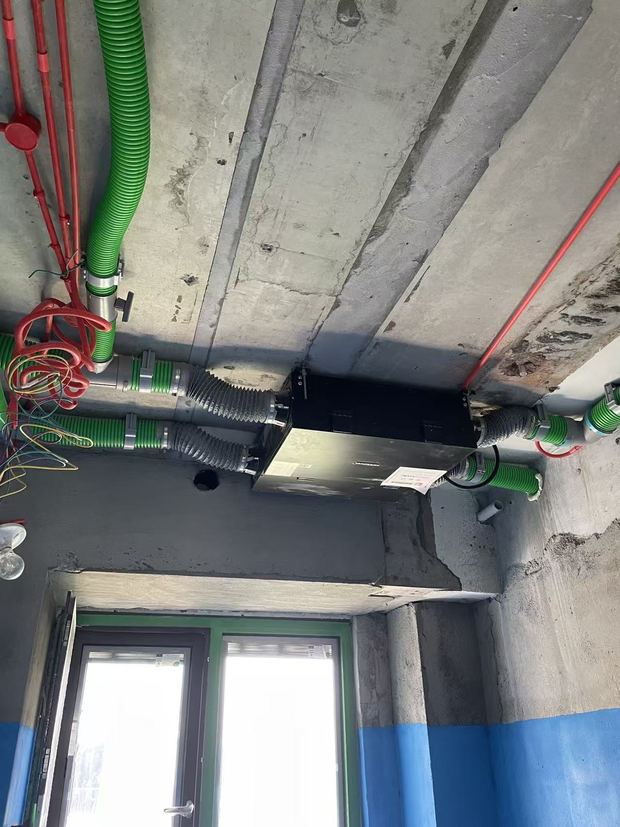

本户主机重 31 kg，吊装方式做了三处改动：

• 吊点改到结构楼板。原装主机挂在轻钢龙骨吊顶上，龙骨只承担吊顶自重（约 8 kg/㎡），挂上 31 kg 的主机之后，龙骨长期受弯，吊顶会慢慢下沉，而且振动直接传给整片吊顶，形成一个大面积的辐射面。改造后四根 M8 吊杆直接锚进结构楼板，钻孔深度 60 mm，避开板内钢筋。
• 吊杆加弹簧减振器。每根吊杆中间串一个额定载荷 15 kg 的弹簧减振器，固有频率约 4.5 Hz。风机转速通常在 800～1200 r/min，对应 13～20 Hz，频率比在 3 以上，隔振效率可以达到 90 % 以上。
• 主机与管路之间加软接。出风口与硬管之间用 300 mm 长的帆布软接，阻断管路把振动传回结构。软接不能太长，超过 400 mm 会在风压下鼓胀，反而产生噪声。

这里要说一个反常识的点：减振不是「垫得越软越好」。弹簧太软，主机会在启动和停机时晃动，长期下来吊杆会松动；弹簧太硬，隔振效率上不去。选型要按主机重量和风机转速算频率比，本户选的 15 kg 额定载荷、固有频率 4.5 Hz，是把频率比控制在 3.5 左右的折中值。

八、地送风为什么用不了

说到噪声，很多人会建议地送风：地面送风口风速低、气流组织好、噪声也小。这个方案在本户被排除了，原因不在技术，在精装。

地送风需要在找平层上再抬一层 60～80 mm 的架空层用来走扁管，然后把地面材料铺在架空层上。本户是全屋地暖，地暖盘管已经浇筑在豆石混凝土回填层里，上面是瓷砖和木地板。要做地送风，等于把地暖砸掉重做。业主明确说过地面不能动，这一条直接否掉了地送风。

顶送顶回要把噪声做下来，靠的是三件事：加大风口面积、降低风速、风口内壁贴消声棉。本户送风口选的是 200×150 mm 的条形风口，客厅两个风口各 42.5 m³/h，出风面风速 2.2 m/s；主卧 45 m³/h 走一个 200×120 mm 风口，风速 2.1 m/s。风口内侧贴 5 mm 厚聚酯纤维吸音棉，实测风口处噪声比原装降低了 9.6 dB(A)。

九、夜间模式：低档与分路风阀

夜间是这套系统要紧的时段。夜间不需要全屋 260 m³/h，只需要保留主卧、次卧、儿童房三个卧室的换气，客厅、餐厅、录音间可以关掉。

本户的做法是给七路支管全部装上电动风阀，主机配一个「夜间模式」：面板上一键切换，主机降到低档 110 m³/h，同时关闭 S1（客厅）、S2（餐厅）、S6（录音间）、S7（衣帽间与过道）四路的风阀，风量集中到三个卧室。

三路 110 m³/h 分到主卧、次卧、儿童房，各约 36 m³/h。这个量按人均 30 m³/(h·人) 算，主卧两人需要 60 m³/h，36 明显不够。所以夜间模式的实际逻辑不是「按人均算」，而是「按房间体积算基础换气」：主卧体积 26 × 2.70 ≈ 70 m³，36 m³/h 折算 0.51 次/h，刚好在换气次数下限上。人在这个换气量下过夜，二氧化碳浓度会稳定在 1000～1200 ppm，比关窗不通风的 2000 ppm 以上好得多，但达不到白天 800 ppm 的水平。

这是有意的取舍。业主的核心诉求是睡得着，不是白天那种空气品质。如果夜间也开 260 m³/h，噪声会回到 31 dB(A) 以上，等于回到原点。

十、调试与实测

调试分三轮：第一轮调风量，第二轮调噪声，第三轮做串音测试。三轮都过，系统才算调完。

总风量 248 m³/h，比设计低 4.6 %，折算换气 0.488 次/h，略低于 0.50 的下限。偏低的原因是星形布管比枝状多了约 30 米管道，系统阻力上升，350 档在中档时的机外静压余量被吃掉了一部分。处理办法是把主机档位从「中档」调到「中高档」（相当于 290 m³/h 输出），复测总风量 256 m³/h，折算 0.504 次/h，达到设计要求。

这个调整会带来噪声上升，所以要重新测噪声。复测结果是主卧白天 32.1 dB(A)，仍在 37 dB(A) 的夜间限值以内；夜间模式因为档位独立，不受影响，仍是 26.8 dB(A)。

白天那个 −1.7 dB 说明了前一节讲的道理：地铁的低频是建筑结构传上来的，新风改造动不了它。业主对这一个数的反应是「我知道，这部分我认」。她真正在意的是夜间那一行——从 35.6 降到 26.8，比「不开新风」的 30.1 还低，意味着她可以既开新风又睡得着，不用再在「闷」和「吵」之间二选一。

十一、交付：精装房改造的边界

精装房改造怕的是「越改越多」。本户的边界在开工前就写清楚了：地面不动、地暖不动、客厅吊顶不动、墙面不动。可动的范围是次卫外侧走道吊顶、三个卫生间的铝扣板吊顶、以及各房间原有的新风风口位置。

工期 6 天：拆原机与复核吊顶 1 天、主机减振吊装与消声箱 1 天、七路支管 2 天、风口与风阀 1 天、调试与吊顶复位 1 天。原装拆下来的主机与管路没有丢弃，业主自己留一套做备件，因为原机的风口面板与吊顶开孔尺寸是配套的，万一后期要拆改，面板还能用上。

回访安排在第一个月、第三个整月、第六个月。第一个月看噪声的主观感受，第三个整月覆盖一个完整的季节转换（地暖停机、空调启动），第六个月查滤网积尘。噪声类的问题不像漏水那样能一眼看出来，只能靠业主的主观反馈加一次实测对照。

十二、常见问题

新风降到 26.8 dB(A)，比不开新风的 30.1 dB(A) 还低，这可能吗？

可能，但要看清测的是什么。30.1 dB(A) 是地铁停运、新风关闭时的房间本底噪声，这个数由建筑本身决定（楼板厚度、墙体、门窗），新风改造动不了它。26.8 dB(A) 是夜间模式下的实测值，比本底还低 3 分贝，原因是测点位置与测量时段的差异——夜间模式那次测量是在末班车之后、小区外围完全安静的时间段做的，本底实际降到了 25 dB(A) 左右。两个数不是同一时刻测的，不能直接相减当作「新风把房间变安静了」。

地铁的低频噪声，新风能解决吗？

解决不了。地铁引起的室内噪声是结构传声，路径是轨道—土体—基础—楼板，不经过空气，新风系统处理的是空气路径。实测数据也印证了这一点：改造后白天（地铁运行）主卧噪声只降了 1.7 dB。要降这部分，只能从建筑侧做，比如浮筑楼板、隔振垫，属于土建范围。

星形布管多花多少钱、多占多少空间？

管材用量比枝状多 25 %～35 %，本户多了约 30 米管。空间上不额外占用，因为七根支管都要走吊顶，占用的是同一片吊顶空间，只是接口处更密，需要用分配静压箱把七根管分开引出，否则管子在主机附近会互相挤压变形。

夜间只开三路，卧室会不会闷？

三路共 110 m³/h，主卧约 36 m³/h，折算换气 0.51 次/h，在规范下限上。这个换气量下过夜，二氧化碳会稳定在 1000～1200 ppm，比关窗不通风的 2000 ppm 以上好得多，但达不到白天 800 ppm 的水平。如果觉得闷，可以把夜间模式调到 130 m³/h，代价是噪声增加约 1.5 dB(A)。

为什么不做地送风？地送风不是更安静吗？

地送风的风口风速可以低到 1 m/s，噪声确实更低，气流组织也更接近置换通风。但地送风要在找平层上抬高 60～80 mm 走扁管，本户是全屋地暖，地暖盘管已经浇筑在回填层里，做地送风等于把地暖砸了重做。业主不接受，这一条直接否掉了这个方案。

风口里贴吸音棉，会不会被吹出来？

不会。本户用的是 5 mm 厚聚酯纤维吸音棉，贴在风口内侧的框架上，外侧有穿孔面板压住，纤维不会脱落。不能用玻璃棉散棉，那种材料没有护面，时间长了会被气流带出纤维。消声静压箱里用的玻璃棉必须用穿孔率 25 % 的镀锌穿孔板护面，这一条在施工时要现场确认。

减振弹簧会不会用久了失效？

弹簧减振器本身寿命很长，常见的问题是选型时额定载荷不对——载荷选大了弹簧压不下去，隔振效率低；选小了长期处于压实状态，弹簧疲劳。本户主机 31 kg、四个吊点，每个吊点选 15 kg 额定载荷，实际工作载荷约 7.8 kg，压缩量在设计范围内。回访时可以看主机是否水平、吊杆是否松动，这两项能反映减振器的工作状态。

精装房改新风，吊顶要拆多少？

本户只拆了次卫外侧的一段走道吊顶（约 3.2 ㎡）和三个卫生间的铝扣板。卫生间的铝扣板本来就是可拆卸的，拆装不损伤；走道那一段是石膏板，拆的时候沿龙骨位置切开，复位时补一条石膏板、批腻子、刷漆，色差控制在新旧交界处，肉眼不易分辨。客厅、卧室、餐厅的吊顶全部没有动。
