吉祥佳苑102㎡住宅明装暖气片采暖系统安装案例

• 102㎡建筑面积
• 3室2 厅 1 卫
• 8组板式散热器
• 105~135W/㎡房间热指标
• 75/50℃设计供回水温度
• 2天施工工期

项目档案

一、倒班作息的采暖需求：随时可用与噪声控制

施女士 37 岁，在医院做护士，排班轮转，白班夜班交替，没有固定的休息时段。 有时她白天下夜班回到家就要立刻躺下补觉，有时凌晨才进门；母亲长期同住、负责接送孩子上幼儿园， 孩子还小，活动范围主要在客厅。这些时间点叠在一起，意味着这套房子在一天里几乎任何时段都可能有人在， 而且有人在的时候，其中一部分人正在睡觉。

此前冬季取暖主要靠空调，另有一台移动取暖器。空调送热要开风机，风从出风口吹出来带着一定风速， 压缩机与风机本身也在运行发声；对倒班、躺下就要睡着的人来说，风和声音都在干扰入睡。 取暖器则只热机器跟前一小块，房间另一头仍旧凉。施女士对方案的要求因此不是「更热」， 而是「什么时候想用都能热、用起来不吵不吹」。

把「随时可用」和「噪声可控」拆开看，前者靠系统形式解决，后者靠设备装位与末端类型解决。 明装暖气片的末端不带风机，热量靠散热器表面加热空气、热空气沿墙面上升形成环流； 相比靠风机把热风送进房间的方式，室内气流速度低、没有对着人吹的出风口。 需要说明的是，设备运行声并不会归零，壁挂炉侧的水泵与燃烧仍有声音，这部分要通过装位来避开卧室共用墙， 所以在方案阶段就把这条列进了约束里，而不是等到调试试听之后再改。

• 末端不带风机：靠自然对流放热，室内没有对着人吹的出风口。

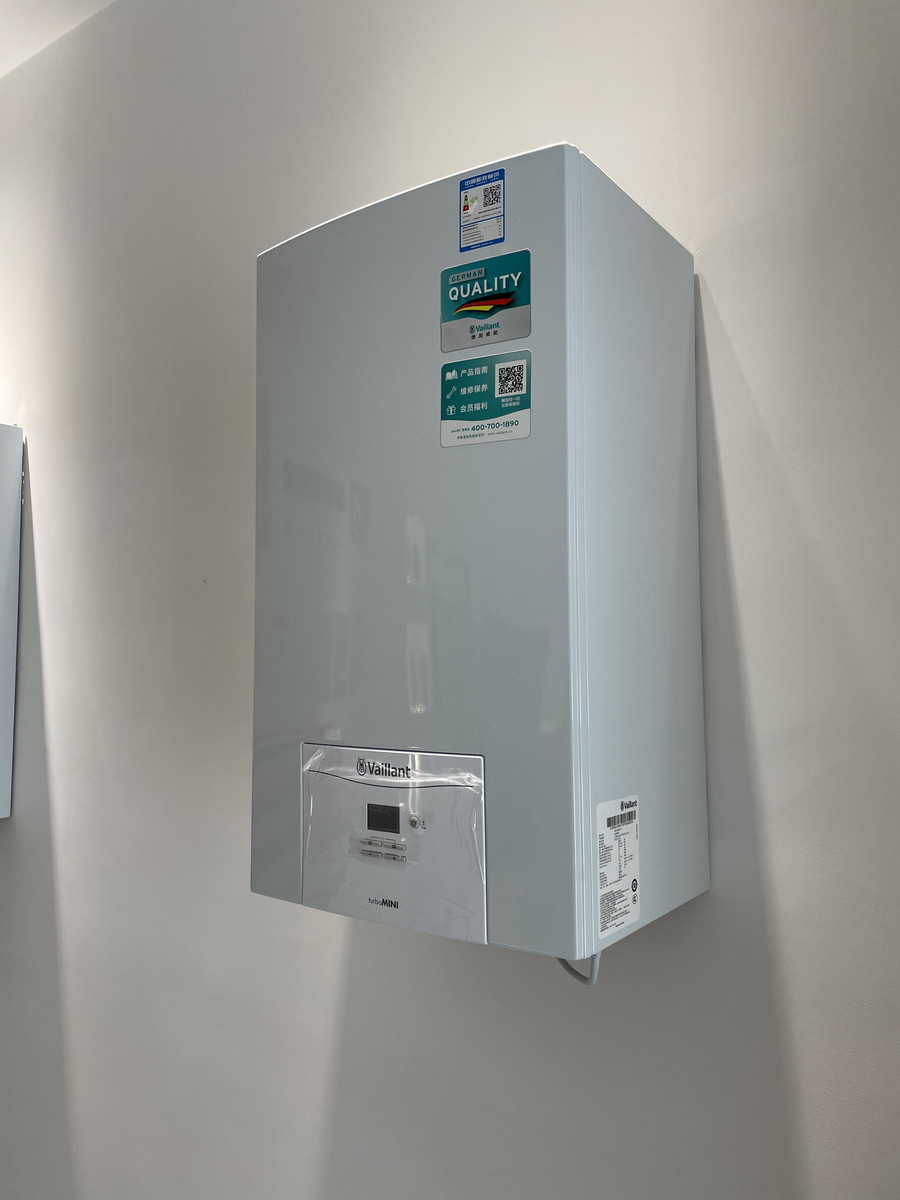

• 噪声从装位下手：把壁挂炉装在远离卧室的厨房侧墙面，避开与卧室相邻的共用墙。
• 随时可用：系统保持低温运行，回家前把设定提上来，末端十几分钟就有热感。
• 按人设定：补觉的卧室单独一组恒温阀，与客厅的设定互不牵制。
• 不作安静承诺：只做装位与末端类型上的控制，实际感受仍与设备型号、安装条件有关。

二、封闭阳台是否纳入采暖区间的取舍

这套房子把阳台做过封闭，阳台从露天的晾晒空间变成了可以停留的地方，母亲白天会在那里处理衣物， 天气好时孩子也愿意在那儿玩一会儿。但封闭之后，阳台三面仍是外窗与外墙，窗面面积占围护面的大头， 是整套房里保温最薄弱的位置，冬季在那儿待久了会明显感到凉。

于是出现一个必须单独定的问题：封闭阳台算不算采暖房间。 算进去，末端要多配一组，且这一组的热量有很大一部分是往室外散的，运行成本随之上升； 不算进去，阳台与室内之间只隔一道推拉门，门洞一侧容易出现冷感，阳台本身在冬季基本不能久留。 两种做法没有绝对的对错，取决于这个空间要不要长期使用。

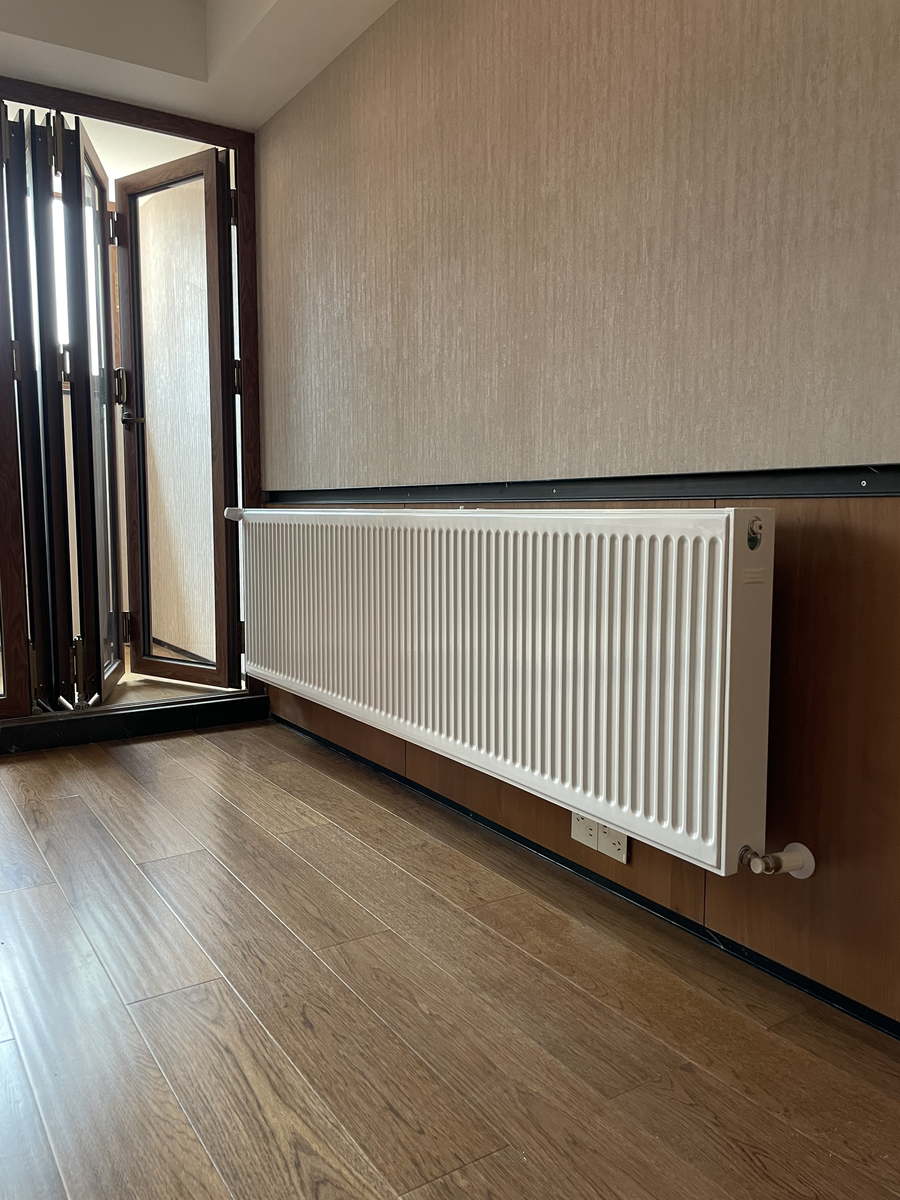

本项目按第一种处理，但做了两点限定。一是阳台这一组单配恒温阀，与室内房间分开控制， 使用时调高、闲置时调低，避免为一个不常待的空间长期加热；二是阳台与室内之间保留推拉门， 门关上之后室内侧的热量向阳台传递的量被限制住，室内房间的设定不被阳台牵动。 这样一来，阳台在需要时可以当作可停留的空间使用，不用时又不会拖累整套系统的运行。

三、热负荷概算与散热器配置

概算用面积热指标法，即房间热负荷（W）＝ 该房间需采暖面积（㎡）× 房间热指标（W/㎡），逐间算完再累加。 热指标不是一个定值，而是随围护结构在 80～180 W/㎡ 之间浮动：带外墙保温、外窗为中空玻璃的新建住宅取低段； 围护一般、边套或不带外墙保温的老住宅取中段；在无保温的基础上再叠加上顶层、北向、临水高湿、 窗墙比偏大或山区更冷，则取高段。

吉祥佳苑 2012 年竣工，外墙带保温层，外窗多为断桥铝中空玻璃，围护条件属较好的一类， 因此热指标取低段偏上的 105～135 W/㎡ 逐间取值，而不是按中段或高段套数字。 取低段偏上还与楼层有关：本户在中间楼层，上下都是住户，热量经楼板在邻户之间来回传递， 外围负荷因而略有下降，取值不必再往中段靠（第四节单独展开）。此外还有两个与运行工况有关的理由： 一是样本给出的散热量以 90 ℃／70 ℃ 为标定工况，本系统运行在 75 ℃／50 ℃， 同一型号末端的实际放热量低于样本读数，选型时须放大； 二是明装做法不带地面填充层，缺少蓄热，室温只能靠末端当场散热维持，同样要留余量。

采暖侧算下来不到 10 kW，可壁挂炉还是要选到 20 kW 以上那一档，真正把功率顶上去的是洗浴而不是采暖。 按冬季进水 7 ℃、洗浴出水 45 ℃ 计，温升 38 ℃，套用经验式 「热水产率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 温升（℃）］」， 24 kW 的机器在这个工况下产水量约 9 L/min（★工程经验测算），大致够一个花洒从容使用。 设备功率主要由洗浴需求倒推而来，采暖只占其中一部分，这也是本户不按采暖负荷去挑小功率机器的理由。

样本手册上的标准散热量，是在供回水 90 ℃／70 ℃、室内 20 ℃ 的条件下测出来的读数。 本系统实际运行在 75 ℃／50 ℃，温差小于标定条件，末端能真正散出的热量比手册值要低， 因此选型阶段要按运行工况折算。本户取的是低段，末端组数本就不多， 施工方没有为了少用几片而再往下压配置——片数不足、改用拉高供水温度的办法去追补， 会让壁挂炉长时间停在高负荷档，对需要随时可用的倒班家庭并不合适。

四、中间层住户的上下传热修正与末端定位

同一栋楼里，顶层、底层与中间层的热负荷并不一样。顶层上方是屋面，屋顶直接向室外散热； 底层下方是地面或架空层，楼板的传热条件也与中间层不同。本户位于中间楼层，上下都有住户， 这一层位置带来的差别必须单独说明，否则取值容易偏保守或偏激进。

中间层的传热方向取决于上下邻户的状态。冬季若楼上楼下也在取暖，热量会通过楼板从邻户传向本户， 本户的外围负荷因此略微下降，这也是本项目把热指标取在低段偏上的依据之一； 反过来，如果上下邻户空置或长期不开暖气，楼板两侧温差拉大，本户的热量会向邻户方向流失， 负荷随之上升。考虑到邻户的使用情况不由本户决定，本项目在取值时不把这项修正放大， 只在低段内取偏上的数值，留出一个基本裕度。

末端定位围绕两条要求来排：一是补觉房间要避免热气流直冲卧区，二是各房间的使用时段不同，末端要能分开控制。 外窗下方墙面是通行的落位，热空气沿窗面上升，可以在窗前形成一道缓和的环流，对窗面低温作补偿； 但对于床头正对窗下位置的房间，需要把散热器与床头错开，避免上升气流贴着床面走。

• 中间层取低段：上下都有住户，楼板传热略微降低外围负荷，取值不往中段靠。
• 不为邻户状态买单：邻户是否采暖不由本户决定，取值内留裕度，不压到下沿。
• 床头避让：补觉房间的散热器与床头错开，避免上升气流贴着床面。
• 分间独立：主卧、母亲房、孩子房各设一组恒温阀，使用时段不同也能各自设定。
• 阳台单控：窗墙比偏大的阳台单独设阀，用时开、闲时关。

五、施工组织与关键控制点

两个工作日来排：第一天做完保护、放线、钻孔穿墙、挂板固定与管路敷设； 第二天做接管、注水保压、点火调试以及使用交底。 分两天并不是工序量所迫，而是家中白天常有人补觉，需要把开孔这一道集中到一个不打扰休息的时段， 其余噪声小的工序可以照常推进。

六、沟通记录：从需求梳理到调试交底

这个项目的沟通落在三个节点上：开头把倒班作息与补觉需求讲清楚， 中间把封闭阳台这个取舍定下来，收尾把分间设定与日常观察要点交底。以下为沟通过程摘要。

21:18

‹吉祥佳苑 施女士···

11月4日 21:18

施女士你好，这边负责你这套房子的采暖方案。方便聊下家里的作息吗，听介绍你上班是三班倒？

对，护士排班轮着来，白班夜班都有，回家时间不定，有时候大白天回来就得补觉。

记下了。那冬天现在主要靠什么取暖？

空调，还有一台取暖器。空调一开有风也有声音，我躺下很难睡实。

这两个正好是明装暖气片能绕开的点：末端没有风机，室内没有对着人吹的出风口，运行声主要看壁挂炉装在哪儿。

它会不会也有声音？我怕补觉的时候被吵醒。

会有，但声音集中在热源侧。装位可以避开卧室的共用墙，末端这边基本没有主动声源。

11月6日 15:40

上门量过了，102 平三室两厅。你家这个阳台是封过的吧？

封了。可冬天那儿还是冷得像另一个季节，我妈白天在那儿晾衣服，待不住。

封闭阳台三面都是外窗和外墙，窗墙比大，是这套房里最不保温的地方。要不要算进采暖，得单独定。

算进去是不是要多配一组？

会多一组，取值也得按上限来。我建议给它单配一组、单独一个恒温阀，想用就开、不用就调低，别为一个不常待的空间长期加热。

这样行。那孩子那间呢，他白天在客厅玩得多。

客厅按两组配，跟阳台那组分在两条环路上，互不牵连。

11月7日 10:15

再说位置。卧室的散热器放在外窗下面，跟床头错开，热气不直冲头顶；补觉的那间单独一组恒温阀。

我妈那间呢，她白天一直在家里。

她那间朝北，我按全天稳定来配，不跟着你们调上调下。

我有时候凌晨才到家，那时候能马上热起来吗？

能。暖气片起温快，平时留个低温运行，到家前把设定提上去就行，不用像地暖那样等很久。

11月9日 14:30

打压做完了，接口没有渗漏。现在点火，逐组排气，再把每组的阀门调匀。

为什么每组都要调？

管路有长有短，离壁挂炉近的那组水走得快，容易比别人热。预设定调一下，几组的温度才接近。

11月10日 20:40

刚才在卧室试了一下，屋里没什么吹风感，比空调安静。

末端不带风机，声音主要看壁挂炉装位。哪天某组不热，先看排气阀；压力表掉得明显就联系店里。

这段沟通确认了哪些事

• 需求落点：倒班补觉怕风与怕声，末端选定不带风机、无强送风口的明装暖气片。
• 噪声应对：壁挂炉装位避开卧室共用墙，运行声集中在热源侧。
• 阳台取舍：封闭阳台纳入采暖区间，单设一组末端与恒温阀。
• 分间设定：主卧按补觉时段、母亲房按全天稳定、客餐厅按活动时段分别设定。
• 床头避让：卧室末端落在窗下并与床头错开，避免热气直冲卧区。
• 随时可用：平时维持低温运行，到家前提温，不必等待长时间预热。

记录说明：本段摘录勘察、定位与调试三个阶段的沟通要点，用于说明方案的形成过程。 内容已隐去个人联系方式，不构成任何效果承诺；头像为示意图形，与客户本人形象无关。

七、运行表现与使用方式

7.1 分间运行与随时可用

钢制板式散热器靠对流散热为主、辐射为辅，热量直接加热室内空气，升温节奏比地暖来得快， 这一点正对倒班家庭的需要：回家前把设定提上来，十几分钟就有热感，不必提前很久开机。 分间控温在日常使用里比在图纸上更直观：主卧可以按补觉时段单独设定，母亲房保持全天稳定， 客餐厅按活动时段调高，各房间互不牵制。封闭阳台那一组单独设阀，用时开、闲时关， 既不拖累室内房间的设定，又让阳台在需要时能用起来。 需要说明的边界是：末端不带风机，只做装位与末端类型上的控制，房间内实际可听到的声音仍与设备型号、 壁挂炉运行档位与安装条件有关，这里不作数值上的安静承诺。

7.2 费用估算

日用气量随设定温度、运行时段与围护条件变化。下表按成都居民用气价格给出一个量级区间， 只作为费用水平的参考，不等于实际结算金额。

八、常见问题（FAQ）

三班倒，白天回家补觉，暖气能随时用得起吗？

可以按随时可用来安排。明装暖气片以对流散热为主，起温较快，平时把系统留在低温运行， 到家前把设定提上来，一般十几分钟就有热感，不像地暖那样需要长时间预热。 本户的主卧单独一组恒温阀，白天补觉时按需设定，与家中其他房间互不牵制。 具体的升温时间仍与房屋围护、设定温差有关，这里不作固定数值的承诺。

封闭阳台算不算采暖房间，到底要不要装暖气片？

要看这个阳台冬天会不会被长期使用。会用的，按房间配末端并纳入采暖区间，取值按区间上限； 只作通风或堆放杂物的，可以把它留在采暖区间之外，靠推拉门隔断、在门洞侧补一组末端过渡。 两种做法没有绝对对错，差别在末端数量与运行成本。本户按第一种处理，并给它单独配了恒温阀。

住在中间楼层，是不是可以少配一点末端？

可以适当取低，但不能取到区间下沿。中间层上下都有住户，冬季若邻户也在取暖， 通过楼板传向本户的热量会略微降低外围负荷，本户因此取低段偏上。 但邻户是否采暖不由本户决定，一旦上下空置或长期不开，热量会反向流失， 所以取值内保留基本裕度，不按理想情况把配置压到最低。

暖气片的运行声和气流会不会影响补觉？

末端这一侧没有风机，室内没有对着人吹的出风口，气流速度低，这是选它的主要原因。 设备运行声不会归零，水泵与燃烧的声音集中在热源侧，本项目把壁挂炉装在避开卧室共用墙的位置， 并在调试时对补觉房间做了试听。实际可听到的声音仍与设备型号、运行档位和安装条件有关， 不对安静程度作绝对承诺。

恒温阀能不能做到随时调、随时暖？

能按房间分时设定。每组散热器进水侧带恒温阀，按设定值自动调节流量， 房间接近设定温度时进水量自行减小；主管上再按区域留分组阀门，便于分区调整。 倒班家庭的用法是让补觉房间长期保持一个设定、其余房间按需开合， 不必每天手动开关每一组。

白天家里有人睡觉，怎么开比较合理？

按当天的班次来定。有人补觉的那一间保持设定，其余房间调到较低开度， 客餐厅在孩子活动时段再提上来。母亲房因为白天常有人，按全天稳定设定，不随家中无人调低。 这样安排既照顾了补觉房间的安静与温度，也避免整套房长时间满负荷运行。

楼上楼下都开着暖气，本户的温度会受多大影响？

会影响，但幅度有限，且方向随邻户状态变化。邻户采暖时，热量由楼板传向本户， 外围负荷略微降低；邻户停暖时，热量由本户流向邻户，负荷上升。 本项目在中间层的条件下取低段偏上，既利用了邻户采暖带来的有利条件， 也为邻户停暖的情况留了裕度，不把配置定在极端假设上。
