石油华宇苑122㎡住宅明装暖气片采暖系统安装案例

• 122㎡建筑面积
• 3室2 厅 1 厨 2 卫
• 130~155W/㎡逐间热指标
• 8组钢制板式散热器
• 75/50℃供回水设计温度
• 2天现场作业工期

项目档案

一、顶层围护条件与屋面、山墙附加负荷修正

顶层住宅的围护条件与楼下并不一样。中间层房间的顶上是邻居的楼板，屋面这块不直接对室外； 顶层没有这层遮挡，屋面直接面对室外空气与日照，冬季从这里散出去的热量比中间层多。 石油华宇苑 2000—2007 年建成，屋面做法沿用那个年代的常见构造，保温层厚度有限， 这一项在顶层被放大，是韩先生说的「楼下穿一件就行，这边得加件外套」的直接原因。

山墙是另一处需要单独看的部位。板楼的端头单元常常一侧是外墙山墙，暴露面大、又没有相邻房间挡风， 冬季迎风面的散热比中间套要多。现场踏勘先要确认三件事：本户在哪一栋、是不是端头单元、屋面有没有后期加做过隔热层。 这三条决定了附加负荷该往上加多少，而不是按建筑面积套一个固定数。

把屋面与山墙两项折算到具体房间，取段理由就清楚了。顶层所有房间都要叠加屋面这一项， 受影响的是整户的基础负荷；山墙只影响靠山墙一侧的房间，本户东侧那间双胞胎房正在其列。 因此本项目的做法是：整户先按顶层口径取中段偏上的热指标， 再对靠山墙的房间单独上浮一档，而不是把全屋一起按高段拉齐。

二、双胞胎两间同户型房间的一致配置与独立可调

韩先生 49 岁，在石油系统工作，作息比较规律；两个上中学的孩子是一对双胞胎。 家里的用热需求集中在孩子身上——晚上两人各回各的房间写作业，一直用到 22:30； 夫妻二人在客厅看电视；寒暑假两个孩子全天在家。韩先生说得直接： 一间房凉了孩子马上会讲，两间都凉就更不用提，而且两个房间挨着，差异一眼就看得出来。

这样的家庭结构对设计提出两个方向相反的要求。一个是「一致」：两个孩子年纪相同、作息相同、房间面积也一样， 如果两间配得不同，一间热一间凉，孩子之间立刻会产生比较。另一个是「独立」：两人各占一间， 用热时间并不完全重合，放假时可能一间有人、一间空着，需要各调各的。这两条都要在配置阶段一次落实， 不能只做其中一条。

「一致」落到做法上，是三样东西要对齐：热指标取值、散热器型号与组数、以及环路阻力。 前两项好理解，第三项容易被忽略。两间房如果串在同一个环路上，水从近端流向远端， 靠近热源的那间先热、离得远的那间迟迟上不来，看起来型号一样，实际温度却不一样。 本项目把两间各设独立环路，从总管分开走，避免共用一段管路带来的先后差。

独立可调依靠每组散热器进水侧的恒温阀实现。两间各装一只，谁在用就把谁调上来， 另一间保持较低开度即可，不必整屋统开统关。这样安排还有一个附带作用： 两间的热指标虽然取得一样，但东侧那间贴着山墙、热损失略大，运行中可以把它的恒温阀设得稍高一点， 让实际室温与西侧那间靠拢。配置上求一致，运行上作微调，两件事并不矛盾。

三、热负荷概算与散热器配置

概算采用面积热指标法，算式为：某一房间的热负荷（W）＝ 该房间的采暖面积（㎡）× 该房间的热指标（W/㎡）。 热指标随围护条件在 80～180 W/㎡ 区间内逐间取值：外墙有保温、外窗为断桥铝中空玻璃的新建住宅落在低段； 围护一般、无外墙保温的老住宅落在中段；无保温并叠加顶层、北向、临水高湿或山区更冷的，才用到高段。

石油华宇苑本户为 2000—2007 年建成的多层板楼、无外墙保温，且位于顶层、东侧带山墙， 围护条件属需要提高取值的一类，因此热指标取中段的 130～155 W/㎡ 逐间取值，靠山墙的房间取该段上值。 这个数字高于按建筑热负荷理论算出的结果，原因有两处：一是散热器样本上的散热量按供回水 90 ℃／70 ℃ 标定， 本系统按 75 ℃／50 ℃ 运行，实际散热量低于样本读数，配置时必须放大； 二是明装系统没有地面填充层蓄热，靠末端即时散热维持室温，也要留出余量。

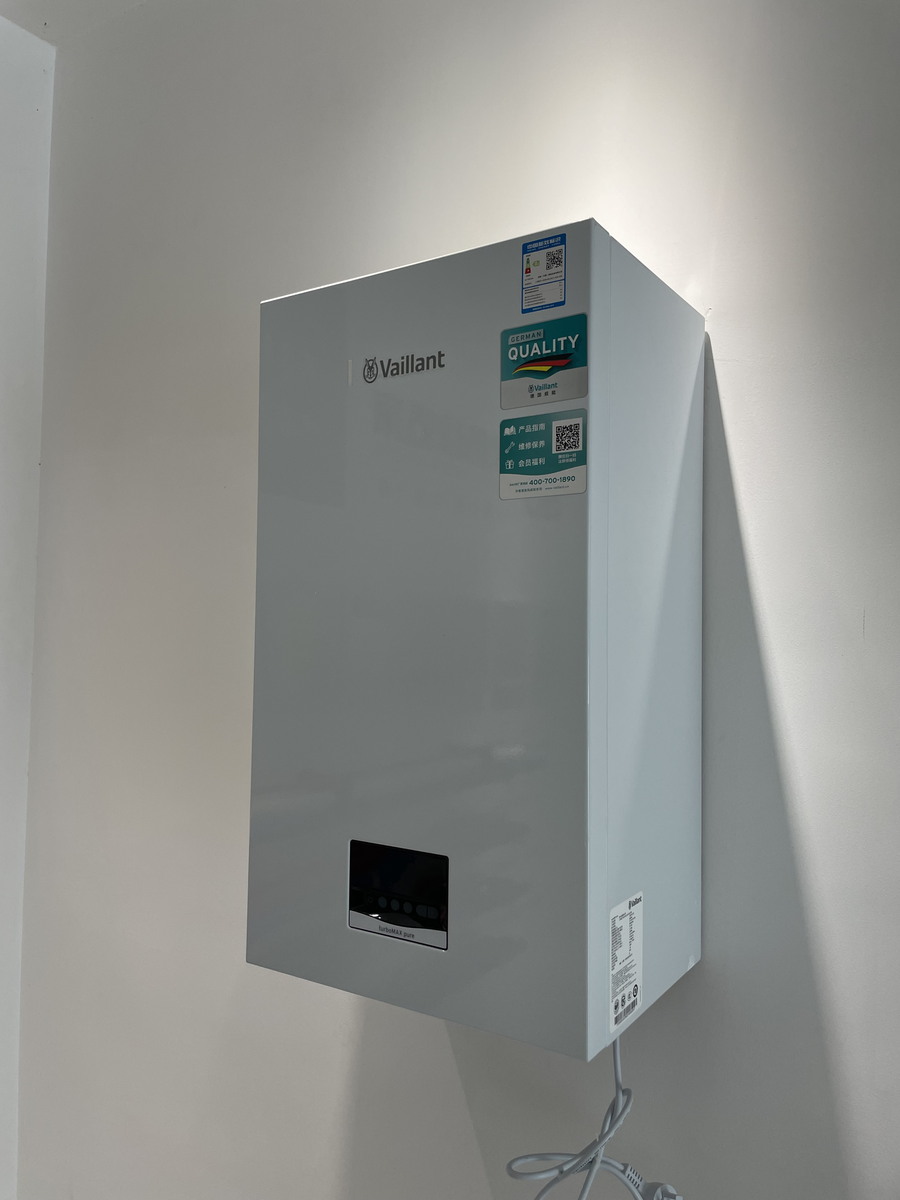

采暖负荷算下来在 13 kW 上下，壁挂炉却要选到 26 kW 以上，把功率推上去的其实是洗浴热水，不是采暖。 取冬季自来水按约 7 ℃、出水目标 45 ℃（温升 38 ℃）代入★工程经验测算公式 ——热水产率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 温升（℃）］—— 28 kW 的机器在该工况下产率约 10.6 L/min。这个量够一处花洒舒适使用； 一家四口、两间卫生间，若两处同时开热水，产率就不足以支撑大流量，需要错开使用。 这是本案在设备功率上的取舍边界，不写成常态能力。

散热器样本给出的散热量，是在供回水 90 ℃／70 ℃、室内 20 ℃ 的条件下测得的。 本项目按 75 ℃／50 ℃ 运行，实际温差小于标定工况，真实散热量低于样本读数，选型时须按工况折算。 正因如此，本项目不为追求片数少而压低配置——片数配小、靠抬高供水温度去补， 会让壁挂炉长期处于较高负荷，反而不划算。

四、无电梯多层楼的设备与材料搬运组织

石油华宇苑是 6 层多层板楼、没有电梯，本户又在顶层。管材、散热器、壁挂炉这些材料和设备， 都得靠人力从楼梯搬到 6 楼。这件事看起来只是体力活，落到现场则是组织问题—— 什么时候搬、走哪条路线、怎么保护成品，都要在开工前定下来，否则容易在搬运环节磕坏材料或蹭坏墙面。

五、施工组织与关键控制点

本项目安排两个工作日：首日完成定位、开孔、上挂板与管路敷设；次日完成系统连接、注水打压、调试与交底。 这样排有两层考虑：一是顶层墙面的挂板定位、以及两间同户型房间的对齐，需要现场逐处核定，放样这一步省不掉； 二是无电梯搬运要占去一部分时间，材料与设备的上楼只能和施工节奏错开安排，不能与放样抢时段。

六、沟通记录：从上门勘察到调试交底

这个项目的沟通围绕三件事推进：开头把顶层与无电梯这两个条件交代清楚、中间把两间同户型房间的一致与独立敲定、 收尾把分时段使用与日常观察要点交底。以下为沟通过程摘要。

21:18

‹石油华宇苑 韩先生···

韩先生你好，我是四川鼎格舒适家做家庭采暖的。你这套房子是想处理取暖，还是连洗澡热水也一起换掉？

取暖为主。我家住顶楼，夏天热冬天冷，俩孩子写作业得裹着毯子。

明白。房子哪年建的，地面和墙面想保留吗？

2004 年前后交的房，住了好多年，地面和墙面都不想动。

那就不做地暖，走明装暖气片，管子贴踢脚线上面走，地面墙面都不用动。你家在几楼，有电梯吗？

六楼，顶楼，老楼没电梯，东西得自己扛上去。

记下了，材料上楼我来安排。

11月5日 20:40

今天上门量过了。122 平，三室两厅两卫。顶楼屋面直接对着外面，冬天散热比楼下多，这块我会在配置里补上去。

对，楼下人家穿一件就行，楼上这边得再套一件。

顶楼就是这个原因，屋面保温有限。你家东边那间是不是靠山墙？

东边那间是山墙，俩孩子一人一间，正好一间靠山墙一间不靠。

靠山墙那间散热多，指标我往上抬一点。两间房我给你配一样的型号和组数，孩子那边不会比出差别。

11月7日 15:20

位置定一下。俩孩子都在书桌那边用得多，散热器就放书桌侧墙，躲开床头。

两间一定得一样，不然孩子会说不公平。

型号、组数都一样，水路上各走一路，谁开着都不影响另一间。

他们写作业到十点半，放假白天也在家。

那两间各配一个恒温阀，自己调自己的。你们在客厅看电视，把客厅那组开起来就行。

11月9日 10:10

材料今天分批往楼上搬，师傅走楼梯，转角和扶手都垫了东西，不会碰坏墙面。

茶几和地板能护一下吗？

地面铺保护垫，家具加罩。散热器怕磕，边角都上了护角。

11月10日 17:30

试压做完了，接口没有渗漏。接着点火，逐组排气，再把每间的阀门调平衡。

两间屋子会不会一间热、一间凉？

同型号同组数，管路分开走，调完预设定，两间温度会拉得比较齐。

12月22日 20:50

用了一段时间，俩孩子的房间温度差不多，写作业不用再裹毯子了。

顶楼那面墙冬天还是偏凉，注意别让窗帘下摆盖住散热器。哪组不热先看排气阀，压力掉得明显就联系店里。

这段沟通确认了哪些事

• 形式取舍：地面与墙面均保留，确认为明装暖气片，不走地暖。
• 顶层修正：屋面直接对室外，热指标取中段偏上；靠山墙的房间再上浮一档。
• 两间一致：双胞胎房同型号、同组数、同位置方式，管路各走独立一路。
• 独立可调：两间各配恒温阀，按孩子在家的时段分别设定。
• 搬运组织：无电梯，材料与设备分批次人工上楼，转角与地面做成品保护。
• 流量平衡：同等配置仍需调平流量，保证两间温度接近。

记录说明：本段摘录勘察、定位与调试三个阶段的沟通要点，用于说明方案的形成过程。 内容已隐去个人联系方式，不构成任何效果承诺；头像为示意图形，与客户本人形象无关。

七、运行表现与使用方式

7.1 顶层房间的升温与两间一致运行

钢制板式散热器以对流为主、辐射为辅，热量直接送到室内空气里，升温速度比地暖快。 顶层房间因为屋面散热，达到同样室温需要末端多散一点热，这一点在设计取值时已经计入； 配置到位之后，房间之间的温差主要靠运行方式控制，而不是靠把整户温度一起抬高。 两间双胞胎房采用相同配置并各自独立调温，日常使用中比较直接的感受就是两间温度比较接近， 谁在用就调谁，不会出现一间热一间凉、孩子互相比较的情况。

7.2 费用估算

耗气量和使用方式、设定温度、外围护条件都相关。下面按成都居民用气价格做一个量级测算， 只用来判断费用水平，不能等同于实际账单。

八、常见问题（FAQ）

顶层的房子为什么比楼下冷？

差别出在屋面和山墙。中间层房间的顶上是邻居的楼板，屋面板不直接对室外， 顶层少了这层遮挡，屋面向外散热常年存在；板楼端头单元又有一面山墙暴露在外， 迎风散热比中间套多。两项叠加，顶层房间的采暖需求高于楼下。 配置阶段按屋面给整户上浮、按山墙给端头房间再上浮，就是对这两项的修正。

装暖气片之前，要不要先给屋面做一层保温？

为采暖单独加做屋面保温，一般先要经过物业与相关管理方同意，涉及公共部位， 施工面与成本都不小。这类住宅的屋面是既有构造，能做的是把采暖配置按顶层口径给足， 并注意门窗缝隙的处理。是否加做保温属业主自主决定的范围，施工方不代为决定； 从采暖配置的角度，屋面的附加负荷已经在热指标里计入了。

老楼没有电梯，设备和材料怎么上楼？

全部靠人工从楼梯搬运。作业时按房间使用顺序分批上楼，楼梯转角与扶手加软垫， 散热器边角上护角、壁挂炉保留包装，等挂装点位核定之后再把设备搬上去， 避免搬完再挪位、来回多爬一次楼梯。搬运时段避开住户上下楼高峰， 地面与家具在搬运前先做好保护。这是无电梯住宅施工里需要单独组织的一环。

两个孩子一人一间，房间温度能调得一样吗？

可以做到接近。做法是两间取同一热指标、同一型号、同一组数，再各设独立环路， 避免串在同一环路上出现近端先热、远端后热。运行中部分场景仍有差异， 比如东侧靠山墙那间热损失略大，可以把它的恒温阀设定值稍作上调， 让实际室温与另一间靠拢。配置上求一致、运行上作微调，两间温度就比较接近。

顶层是不是都要按比楼下更大的配置来装？

整户的屋面附加负荷是共有的，但并不是每个房间都一样大。本项目先按屋面把整户热指标定在中段偏上， 再对靠山墙的房间单独上浮一档，其余房间不再重复叠加。 这样既照顾了顶层的实际散热，又避免中部房间配得过量。 是否要额外加大，取决于房间所在的位置与朝向，而不是只看「在顶层」这一个条件。

两间双胞胎房平时怎么用比较合适？

两间各配恒温阀，谁在用就调谁。工作日傍晚孩子写作业时，把两间一并调上来； 22:30 学习结束后，公共区域与学习区调低，主卧保持；寒暑假白天两个孩子全天在家， 按长时间在室设定即可。两间独立可调的好处是，一间有人、一间空着时不必两间都开， 各用各的，互不影响。
