保利198丁香郡111㎡住宅明装暖气片采暖系统安装案例

• 111㎡建筑面积
• 3室2 厅 1 厨 2 卫
• 8组钢制板式散热器
• 125~150W/㎡房间热指标
• 75/50℃设计供回水温度
• 2天施工工期

项目档案

一、郊区气候差异与围护结构参数复核

吕先生在设计院做建筑设计，第一次到店问的不是价格，而是围护结构参数按什么取、热指标凭什么定。 他的顾虑很具体：新都区这一带冬季比主城区冷，如果施工方拿一张套图、按建筑面积报一个笼统的数， 用起来很可能不是偏冷就是偏热。因此本项目的顺序先从一个动作开始——把房子的围护条件一条条核对清楚， 再谈热指标落在哪一档。

保利198丁香郡组团建成年代在 2011—2016 年之间，围护做法属于当时常见的水平：外墙带保温层、 外窗为断桥铝中空玻璃。单看这两条，热指标本可以往低段取。但有两件事把它往上抬： 一是位置在外三环外侧，冬季室外温度比主城区低一档；二是本户端墙有两面，外墙散热面积偏大。 取值这件事不能只看窗户和保温层的名义做法，得把气候与外墙条件一起放进去算。

围护结构的复核不靠印象，靠三条：型材与玻璃的构造、窗墙比、以及可开启扇的气密状态。 外墙的传热系数依保温做法的名义值估算，外窗依断桥铝中空玻璃的常见区间估算， 这两项在复核表里都写明是估算值与经验区间，不作为检测数据引用。真正需要现场看的， 是窗墙比与气密性——窗墙比决定窗面负荷占多大比重，气密性决定缝隙渗透有多少。

二、吕先生的诉求与逐间计算口径

一家三口的作息比较规整：吕先生与妻子工作日 19:00 到家，周末他整天在家画图， 孩子晚上在房间写作业，老人偶尔来住几天。他关心的不是客厅能不能一次性热起来， 而是每一间算得对不对、依据能不能摊开看。据此确定的设计条件，更像一份计算任务的输入清单。

逐间计算要有输入。面积按实测的室内净尺寸算，朝向按外窗与外墙朝向判定， 围护条件沿用第一节的复核结果，热指标则按朝向、外墙数量与窗墙比在 125～150 W/㎡ 内定档。 这几项输入先列成清单，算的时候逐间套用，事后也能逐行回看。

把朝向和外墙数量放在一起看，这套房的问题就清楚了：房间朝向分散，东南西北都有， 客厅与主卧外窗偏大、端墙在外，属于取值偏高的一类；中部房间外墙少，取值可以落回中段。 如果全屋按一个数取，客厅会偏冷、中部房间会偏热，使用者只会觉得有的房间够、有的不够。

三、热负荷概算与散热器配置

概算用的是面积热指标法：把每间的采暖面积与对应热指标相乘，再逐间求和。 热指标本身不是定值，随围护条件在 80～180 W/㎡ 之间浮动：有保温、断桥铝中空玻璃的新建住宅落低段； 围护一般、边套、端墙较多的落中段；无保温加顶层、北向或窗墙比明显偏大的落高段。 本户围护做法不差，但郊区偏冷、端墙在外，因此取中段偏高的 125～150 W/㎡ 逐间取值。

这个取值高于按条文理论值直接算出的结果，原因有两处要讲清：一是散热器样本上的散热量， 是在供回水 90 ℃／70 ℃ 工况下标定的，本系统按 75 ℃／50 ℃ 运行，实际散热量低于样本读数， 配置时要放大；二是明装系统没有地面填充层蓄热，靠末端即时散热维持室温，也要留出余量。 两处叠加，末端的配置量会比理论值大一些，这是口径差异，不是把数字往大里报。

采暖负荷算下来在十二点几千瓦，壁挂炉却仍选到 24 kW 一档，推高功率的是生活热水而非采暖。 取冬季自来水 7 ℃、出水 45 ℃，温升 38 ℃，用经验式 「热水产率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 温升（℃）］」估算， 24 kW 的机器在该工况下的热水产率约 9 L/min（★工程经验测算），大致够一个花洒舒适使用。 可见设备功率主要由洗浴需求反推，采暖只占其中一部分，这一点与吕先生在设计院的习惯一致。

散热器的样本散热量，标定工况是供回水 90 ℃／70 ℃、室内 20 ℃，对应温差 64.5 K。 本系统按 75 ℃／50 ℃ 运行，工况温差比标定值小，实际散热量随之下降，选型时必须折算。 所以这里不追求少片数——用抬高供水温度的办法去补散热不足， 会让壁挂炉长期跑在高负荷区，运行上并不经济。

四、计算依据整理与交底材料的交付

吕先生的职业习惯决定了这个项目要多做一件事：把计算过程整理成可回看的材料。 对大多数住宅来说，末端配好、调试合格即可交付；而这一户，把每一步的依据留痕， 本身就是方案的一部分。交底材料并非为了好看，而是让他日后使用、维修、加装时手里有据。

交付清单按可核对的原则组织：凡是估算值，写明是估算并标出经验区间；凡是引用规范， 写明标准号与条款位置；凡是计算，给出输入与公式。这样即便换一家单位来维护， 也能顺着材料把当时的判断复原出来。

交底不只给纸面。现场调试完成后，按计算表的顺序逐间走一遍：打开哪一组、升温到哪里、 恒温阀怎么调、压力表正常读数是多少，都在现场演示一次。吕先生逐项对照计算表确认无误后签字， 这份材料才随之交付。对这套住宅来说，把设计过程摊开，比任何口头说明都更有效。

五、施工组织与关键控制点

本项目安排两个工作日：首日完成定位、开孔、上挂板与管路敷设；次日完成系统连接、注水打压、调试与交底。 排成两天，是因为吕先生工作日白天不在家，开孔集中的房间要等他周末在家时一并确认， 其余房间照常使用，尽量减少对居家节奏的影响。

六、沟通记录：从传热参数到计算书交底

这个项目的沟通集中在三处：开头把围护参数与计算口径讲清楚，中间把郊区取值与逐间差异定下来， 收尾把计算书与运行要点交底。吕先生会追问传热系数与计算依据，因此下列摘要以参数与口径为主。

20:40

‹丁香郡 吕先生···

11月2日 20:40

吕先生你好，这边负责你这套房子的采暖方案。听介绍你是想先把热工算清楚，再定设备？

对。我在设计院做建筑，围护结构传热多少懂一点，担心的是施工方拿张套图就直接报价。

理解。这次不按套图来，先做围护结构参数复核，再一间一间算热负荷。

外墙和外窗的传热系数你们怎么取？我手里有原始图纸，可以翻出来对。

外窗按断桥铝中空玻璃、外墙按带保温层来复核，取值先给常见区间，再现场核对窗墙比和气密。

11月3日 19:20

上门量过了。111 平三室两厅，13 栋那批高层，你这户朝向偏北，端墙有两面。

对，房间里东南西北都占了一点，朝向是有点乱。

朝向复杂的房子，统一取一个热指标不合适。我按每间的朝向和外墙面积单独取，再逐间汇总。

新都这边是不是比城里冷？取值要不要往上抬。

要抬。这头在外三环外，冬季室外温度比主城区低一些，同一围护条件下热指标得往中段偏上走，我取 125 到 150。

11月4日 15:10

计算表做好了，每间的面积、朝向、热指标和算出来的负荷都列上，你对照图纸看。

好，我要的就是这个。壁挂炉功率是拿采暖负荷选的吗？

不是。采暖负荷算下来十二点几千瓦，但壁挂炉功率得按生活热水产率反推，洗澡那一路需求通常更大。

能不能留一份计算书？我想存着。

可以，竣工资料里会附上复核记录、逐间计算表、选型计算和位置示意。

11月5日 09:30

位置今天定一下。主卧和孩子房放窗下，老人那间单独一组，厨房和两个卫生间按需布置。

老人偶尔才来住，那间要不要常开？

不用常开，那间单独设恒温阀，来人之前提前开就行，暖气片起温快。

11月7日 16:00

打压做完了，接口没有渗漏。现在点火，逐组排气，再把每组的阀门调匀。

流量平衡用的什么方式？

恒温阀预设定加主管调节阀，逐组核对温差。管路有长有短，不调的话近的那组会明显偏热。

12月20日 21:05

用了一个月，几间房温度拉得比较齐，孩子写作业那间也不冷，跟计算表说的差不多。

郊区风大的时候留意靠端墙那面的窗缝。哪天某组不热先看排气阀，压力表掉得多就联系店里。

这段沟通确认了哪些事

• 计算口径：先做围护结构参数复核，再按房间逐间计算，不按套图报价。
• 取值修正：郊区冬季偏冷，热指标取中段偏高的 125～150 W/㎡。
• 逐间取值：房间朝向分散，按每间朝向与外墙面积单独取，再汇总。
• 热源选型：壁挂炉功率按生活热水产率反推，不用采暖负荷直接选。
• 交底材料：复核记录、逐间计算表、选型计算与位置示意随竣工资料交付。
• 运行方式：常驻房间单独设阀，偶住房间来人前提前开，末端起温较快。

记录说明：本段摘录勘察、定位与调试三个阶段的沟通要点，用于说明方案的形成过程。 内容已隐去个人联系方式，不构成任何效果承诺；头像为示意图形，与客户本人形象无关。

七、运行表现与使用方式

7.1 按计算结果逐间运行的特点

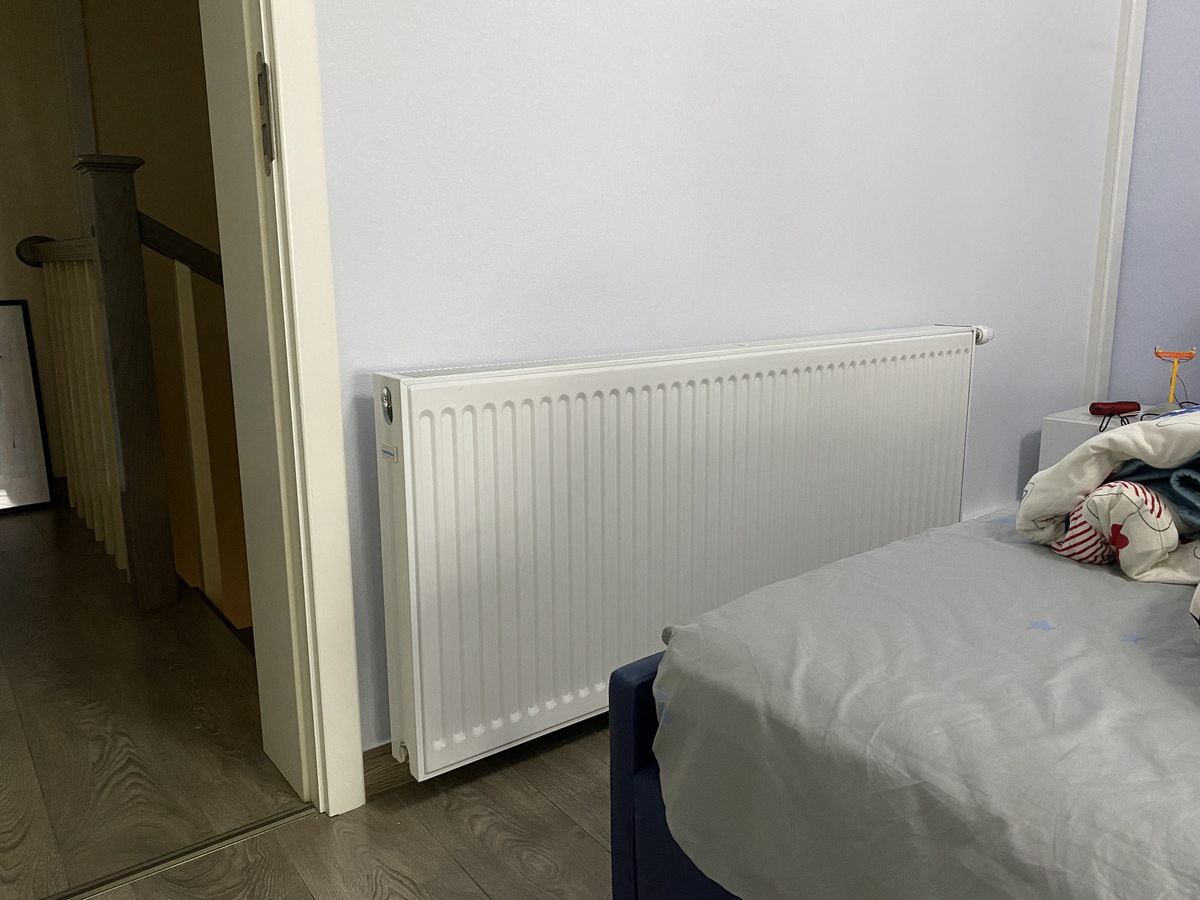

钢制板式散热器以对流散热为主、辐射为辅，热量直接加热室内空气，升温速度比地暖快， 这一点对“下班到家才用”的作息比较合适。逐间计算带来的差别在日常里比较直观： 客厅与主卧按偏高取值配置，靠窗坐着不至于发凉；厨卫按需布置，不必长期满负荷； 老人房单独一组恒温阀，来人前一天开上，闲时调低。各间互不牵制，不需要为了照顾某一间把整套房整体调高。

需要说明的边界是：上述做法只在末端类型与位置层面控制，实际室温仍与室外温度、门窗开闭、 设定高低有关，这里不作固定温度的承诺。使用中若某间与计算表的预期有出入， 先按排气、阀门开度两项排查，再核对设定。

7.2 费用估算

用气量受设定高低、运行时段与围护条件共同影响，很难给一个固定数。 下表按成都居民用气价格折算，只为给出费用的大致范围，不作为结算依据。

八、常见问题（FAQ）

为什么不按建筑面积套一个热指标，非要逐间计算？

同一个建筑面积，房间朝向、外墙数量、窗墙比不同，逐间的热需求可以差出不少。本户房间朝向分散、 端墙在外，客厅与主卧需求偏高、中部房间偏低，按一个数取会出现有的房间偏冷、有的偏热。 逐间计算是把面积、朝向与围护条件分开算，末端按房间配，结果更贴合实际使用。

新都郊区比主城区冷，取值要不要再额外加一个系数？

修正已经在取值里体现，不重复叠加系数。做法是把室外温度偏低这一项折算到热指标上， 使整套取值从低段上移到中段偏高的 125～150 W/㎡，本身就包含了气候修正。 若在修正后的取值上再加一层系数，会造成过度配置，反而让运行工况偏离设计点。

能不能给出计算书？里面都包含什么？

可以。本项目随竣工资料交付围护结构参数复核记录、逐间热负荷计算表、散热器配置与位置示意、 壁挂炉选型计算、管路走向示意，以及运行与调试说明。凡是估算值均标明为估算并给出经验区间， 引用规范处标注标准号与条款位置，便于日后核对与维护时回看当时的判断依据。

家里房间朝向复杂，计算时怎么处理？

按房间逐个判朝向，以外窗朝向为主、兼顾外墙朝向，再结合该间有几面外墙与窗墙比调档。 南向但外窗偏大、端墙在外的房间取偏高；外墙少的中部房间取回中段； 北向且外墙在外的房间按外墙损失补齐末端。逐间取完再汇总，而不是先定一个平均。

壁挂炉功率为什么由生活热水反推，而不是用采暖负荷？

因为采暖和洗浴是两条并行需求，设备要同时满足。本户采暖热负荷约 12.5 kW， 而冬季洗浴的瞬时需求更高，按热水产率反推需要 22～24 kW。功率取较大的那一路， 也就是由生活热水产率来定；若用采暖负荷去选，洗澡时会出现水温跟不上的情况。

围护结构参数是估的还是量的，万一对不上怎么办？

外墙与外窗的传热系数按构造做法的名义值估算，并注明是估算与经验区间；真正现场核对的是窗墙比、 外墙数量与可开启扇气密状态，这几项可以直观查看。如果日后发现某间实际偏冷或偏热， 先按排气与阀门开度排查，再回到计算表核对输入，必要时对该间末端的运行设定做调整。

明装暖气片和地暖该怎么选？

两者适用条件不同，不是谁好谁坏。地暖热量从地面均匀升起、脚感好，但需要占用地面层高， 且以蓄热为主、升温偏慢；明装暖气片不用动地面与墙面，升温快，适合已入住、保留原装修的住宅。 本户已装修多年、不愿再动地面，又看重升温速度，因此选择明装暖气片。
