Viessmann A1JE · Water Underfloor Heating · Comfort Package

成都地暖安装 · 菲斯曼 A1JE 水地暖套餐舒适型 · 适用采暖面积 80~90 ㎡ / 建筑面积 90~110 ㎡ · 24 kW 水地暖系统

套餐的意义不在把设备打包,而在把热源、分集水器、盘管、保温、温控与找平六类部件按同一套口径配齐。本页把「舒适型」套餐的每一项部件拆开,讲清各自在系统里的作用与选型依据。

本页整理菲斯曼 A1JE 24 kW 水地暖套餐的系统构成、逐项部件清单、100 ㎡ 户型的逐间热负荷、舒适型与更高档位在部件上的差别、同一套餐在 90~110 ㎡ 户型上的适配方式,以及隐蔽工程验收与竣工资料。

设备侧数值取自厂家样本与到货铭牌;施工侧数值可在现场量测,或调阅施工过程记录。

系统形式
水地暖湿式
热源功率
24kW
采暖面积
80~90㎡
本页样例
100 / 76㎡ 建筑 / 采暖
菲斯曼 A1JE 水地暖套餐舒适型示意:地板下铺设地暖盘管的地面构造

产品概览

品 牌
菲斯曼(Viessmann)
服务商
四川鼎格舒适家
热源型号
A1JE 两用炉
系统形式
水地暖(湿式填充层)
热源功率
24 kW
功能构成
采暖 + 生活热水 两用
适用采暖面积
80~90 ㎡
适用建筑面积
90~110 ㎡
本页样例
100 ㎡ / 76 ㎡
参考造价
108~158 元/㎡(末端)
  • 盘管间距:常规区域 150~200 mm,外墙与外窗处加密,安装误差不大于 10 mm(JGJ 142—2012)
  • 分集水器路数:与设计回路一致,本页布置图为 7 回路;单只分集水器分支不宜多于 8 路
  • 打压试验:试验压力为工作压力 1.5 倍且不小于 0.6 MPa,稳压 1 h 压降不大于 0.05 MPa
  • 填充层:C15 豆石混凝土,豆石粒径 5~12 mm,厚度不小于 50 mm,养护不少于 21 d
01

系统构成与工作原理System & Principle

湿式水地暖不是一个单件产品,而是一套由三类部件串起来的循环系统。壁挂炉把水加热到 35~45 ℃(JGJ 142—2012 规定民用建筑供水温度宜采用此区间,且不应大于 60 ℃),热水经主管道送到分集水器;分集水器把一路来水分成若干回路,分别送往各房间地面下的盘管;盘管沿地面蛇形铺设,把热量以辐射和对流两种方式散到房间,再回到分集水器,汇合后返回锅炉重新加热。这套循环里少任何一环都不成立,所以「套餐包含什么」本质上就是在问:这条热量的路径上,每一段用什么部件、按什么口径配。

把系统拆开看,套餐的部件落在六个位置。热源是壁挂炉,负责产热;输配中枢是分集水器,负责分流与流量分配;末端是地暖盘管,负责散热;保温层由保温板、反射膜与边界保温条组成,负责把热量往上送而不是往下漏;温控系统由房间温控器与电热执行器组成,负责按房间调节;找平层是覆盖在盘管之上的豆石混凝土,既是保护层也是蓄热与传热层。下表把六类部件的职责与本页套餐的口径并排列出,后文逐项展开。

表 1 地暖套餐的部件构成与本页口径(部件作用为系统常识,口径依据 JGJ 142—2012)
部件在系统里的作用本页套餐口径
壁挂炉(热源)把燃气热量传入循环水,同时兼供生活热水菲斯曼 A1JE 两用炉,24 kW
分集水器(输配)把锅炉来水按房间分成多路,并可逐路调节与关断黄铜分集水器,本页布置图 7 回路,含过滤器与排气阀
地暖盘管(末端)在地面下蛇形敷设,靠辐射与对流向房间散热PE-XC 耐热管,公称外径 16 mm,埋地部分无接头
保温层阻断热量向下传递,反射层减少辐射损失,边界条留伸缩缝保温板 + 反射膜 + 边界保温条
温控系统按房间设定温度,驱动执行器开合水路主卧、次卧各一只温控器,客厅与餐区合用一只
找平层覆盖并保护盘管,兼作蓄热与均温层C15 豆石混凝土,厚度不小于 50 mm
地暖套餐舒适型系统配置表:锅炉、采暖管材、分集水器与辅料的品牌与产地
图 1 套餐舒适型的系统配置表(左为地暖房间效果照,右为锅炉、管材、分集水器与辅料的品牌产地栏)

需要说明的是,套餐把六类部件配齐,并不等于每个房间的用量都一样。同一型号的分集水器,回路数随户型增减;同一卷盘管,各房间的管长随面积增减;温控器的只数随独立控制的房间数增减。因此「套餐」定的是部件档次与品牌,具体用量仍要落到这一户的图纸上。

02

热源设备与参数Heat Source

本页套餐的热源是菲斯曼 A1JE 两用炉,标称功率 24 kW。「两用」指一台设备同时承担两个用途:一路供地暖循环(采暖回路),一路供生活热水(卫生热水回路)。原稿对本页配置的口径写作「菲斯曼 100W(A1JE)24KW」,其中 A1JE 与 24 kW 是设备的主标识,『100W』更接近内部编号一类的标注,具体以到货铭牌为准。

A1JE 两用炉在人机交互与运行控制上有几项与地暖使用直接相关的设计。控制面板采用大尺寸液晶显示与触摸式按键,可在一周的时间轴上手动编程各时段的供暖温度——这意味着夜间与白天无人时段可以把供水温度设低一些,用时段而非开关来控制能耗。炉体还带室外温度补偿功能,即根据室外气温自动修正供水温度:室外越冷,供水温度略高;室外转暖,供水温度随之下降。对地暖系统来说,这一功能的意义在于避免恒温大流量供水造成的过量供热,因为地暖本身蓄热大、升温慢,供水温度稍作修正就能得到较平稳的室温。

从参数口径上看,燃气壁挂炉按产品样本给出的热效率区间是:普通(标准)炉 88%~92%、冷凝炉 96%~105%,两者均按燃气低位热值计算(冷凝炉回收水蒸气凝结潜热,故按低位热值计可以大于 100%,与能量守恒并不矛盾)。A1JE 属标准炉范畴,其热效率落在前一个区间,具体数值以厂家样本与到货铭牌为准。这一区分对使用成本的影响,主要在冬季长期连续运行时才会体现,单看设备本身并不构成选型差异。

2.1 热源的两条负荷线索

壁挂炉选型容易被简化成「按面积套功率」,但严格来说,一台两用炉要同时满足两条负荷线索。第一条是采暖负荷:成都属夏热冬冷地区,住宅冬季供暖热负荷概算约 60~100 W/㎡(★工程经验概算,随围护结构、朝向、窗墙比变化),按 80~90 ㎡ 的采暖面积算,峰值采暖负荷大致落在 5~9 kW 量级,远小于 24 kW。第二条是生活热水负荷:普通淋浴花洒额定流量约 8 L/min 量级,同开两个用水点时应按流量叠加校核热水产率。对两用炉而言,功率往往由生活热水产率决定,而不是由采暖面积决定——这也是为什么 24 kW 的机器能覆盖 80~90 ㎡ 采暖面积,却有大量功率余量留给热水。

因此本页不去展开「按面积选档位」的推算,因为那属于另一条选型路径;本页要讲清的是:当热源已定为 A1JE 24 kW 时,它与地暖末端之间如何匹配。地暖是低温大流量系统,供水 35~45 ℃、供回水温差 5~10 ℃,而壁挂炉出水温度通常在 80 ℃ 上下,两者之间需要一个调节环节,这就要看下文的混水与温控部分。

关于铭牌核对。设备进场时应先核对铭牌上的型号与标称功率,与合同、图纸逐项比对后再开箱安装。厂家样本会随代次与测试工况更新,同系列不同年份的标注可能略有差异,选购与验收均以到货设备的铭牌为准。
03

末端与输配清单Terminal & Distribution

热源之外的部分,才是套餐内容差异真正体现的地方。同样一台 A1JE,配什么分集水器、什么管材、多厚的保温、几只温控器,落到使用上差别很明显。以下五小节按部件逐项讲。

套餐主要部件:菲斯曼壁挂炉、PE-XC 地暖盘管与黄铜分集水器
图 2 套餐的主要部件(左起):壁挂炉(热源)、成卷 PE-XC 地暖盘管(末端)、黄铜分集水器(输配)

3.1 分集水器:系统的输配中枢

分集水器是一组黄铜集管,上侧为分水(供水),下侧为集水(回水),每个房间对应一路,路数的多少由房间数量与环路划分决定。JGJ 142—2012 对它有明确的配置要求:分水器前应设过滤器,防止杂质进入盘管;分集水器上应设手动或自动排气阀,把循环水里析出的气体排掉;每个分支环路的供回水管上都应设可关断阀门,便于单独检修某一路而不影响其他房间。此外,单只分集水器每个分支环路不宜多于 8 路,分集水器最大断面流速不宜大于 0.8 m/s。

本页套餐采用的黄铜分集水器带流量计与调节阀,本页户型布置图为 7 回路——主卧、次卧、客厅、餐区、书房等功能区各占一到两路。判断一只分集水器是否够用,看三点:回路数是否与图纸一致、是否每路都有可关断阀门、是否带排气阀。这三点都可以在隐蔽前打开分集水器箱门直接核对。

3.2 地暖盘管:管材差别与阻氧层

盘管是埋在地面下的发热末端,也是全系统最难更换的部分,因此管材是套餐里最该看的一项。常用材质有四种:PE-RT(耐热聚乙烯,产品标准 GB/T 28799 系列)、PE-X(交联聚乙烯,GB/T 18992 系列)、PB(聚丁烯,GB/T 19473 系列)与铝塑复合管(GB/T 18997)。本页套餐采用的是来保利 PE-XC 管,属 PE-X 类,公称外径 16 mm。地暖盘管常用外径为 16 mm 与 20 mm 两种,16 mm 更适合间距密的住宅地面,20 mm 多用于需要更大流量的场合。

PE-RT 与 PE-X 的差别主要在耐温与抗蠕变的实现方式上:PE-RT 靠分子链结构本身耐热,加工性好、可热熔连接;PE-X 靠交联把分子链结成网状,耐温更高、抗蠕变更强,但交联管一般不能热熔,只能机械连接。无论哪一种,地暖对盘管有一条硬要求:埋入填充层的部分不应有接头(JGJ 142—2012),即从分集水器到房间再回到分集水器的整条回路必须是一根整管。这一条在隐蔽前必须逐路确认。

阻氧层是另一项容易被忽略的配置。带 EVOH 阻氧层的管材,能降低氧气透过管壁渗入系统的量,从而减少钢制部件(如锅炉换热器、分集水器等)的氧化腐蚀。钢制末端较多的系统对阻氧更敏感;以塑料管为主的系统里,阻氧层更多是延长金属件寿命的一层保险。

3.3 保温层:板、膜、条各管一段

保温层不是单一材料,而是三件东西叠加,各自负责一段。保温板铺在最下层,阻断热量向下传给楼板;反射膜铺在保温板之上,把向下辐射的热量反射回上方;边界保温条贴在沿墙边缘,作用是给填充层留出伸缩空间,防止地面受热膨胀顶到墙体。三件缺一,效果都会打折:没有保温板,热量往下漏,楼下「蹭暖」而自家不热;没有反射膜,辐射热损失变大;没有边界条,地面受热后无处伸缩,容易开裂或起拱。

厚度上有可核对的口径。按 JGJ 142—2012,聚苯乙烯泡沫塑料绝热层的厚度:楼层之间楼板上不小于 20 mm;与土壤或不采暖房间相邻时不小于 30 mm;与室外空气相邻时不小于 40 mm。住宅楼板互邻的常规工况取下限 20 mm 即可,但顶层、底层或与室外相邻的部位要相应加厚。填充层与墙、柱等垂直构件交接处,还应预留宽度不小于 10 mm 的伸缩缝——这正是边界保温条要占的位置。

3.4 温控系统:把热量分到房间

温控系统管的是「哪个房间要多少热」。本页套餐的做法是:主卧与次卧各配一只房间温控器,客厅与餐区合用一只温控器整体控制。这个分法对应的是使用习惯——卧室夜间独立使用,公共区域白天集中使用,两类空间的温度设定互不牵制。

温控器本身只是设定与感温元件,真正执行开关动作的是装在分集水器上的电热执行器。温控器给出信号,执行器推动分集水器上对应回路的阀门开或关,从而控制这一路的水流。因此「温控分区数量」实际取决于:有几只温控器,以及分集水器上装了几只与之配套的电热执行器——这是可以逐只点数的,比笼统说「分区控制」更有意义。

还有一类部件在壁挂炉直供地暖时经常出现:混水中心。壁挂炉出水温度高(80 ℃ 上下),地暖要求低温水(35~45 ℃),两者之间需要把高温回水与锅炉出水混合降温。部分系统用三通混水阀加温控调节,部分系统直接由锅炉设定较低出水温度。混水环节是否独立配、配在哪,属于方案阶段就要定下来的内容,也直接决定末端能不能长期稳定在低温工况。

3.5 找平层:豆石混凝土的厚度与配比

盘管敷设、打压合格之后,要在其上浇筑填充层(找平层)。按 JGJ 142—2012,填充层宜采用 C15 豆石混凝土,豆石粒径 5~12 mm,加热管填充层厚度不宜小于 50 mm。豆石(小粒径卵石)相比普通碎石圆润,不易在浇筑时压伤盘管;C15 的强度等级兼顾了承载与传热,过高的强度等级未必更好,因为混凝土越密实导热虽然越好,但收缩应力也更大。浇筑后养护期不应少于 21 d,养护到位的填充层才能把盘管包实、减少空鼓,也才能在地面装饰层施工前达到足够强度。

★工程经验。隐蔽前把每一条回路的现场照片连同回路编号一起留档,比只留一句「已检查」有用得多。日后万一某一路不热或需要局部翻修,照片能直接定位管线的走向与分集水器接口,不必大面积开地面去找。
04

户型与面积账Area & Load

本页样例的户型,建筑面积 100 ㎡,实际采暖面积 76 ㎡,生活用水点两个。这两个数字之间的差额很能说明问题:建筑面积里包含公摊、阳台、厨卫与固定柜体,这些部位要么不采暖,要么由别的系统承担,因此真正铺盘管的地面远小于建筑面积。76 ÷ 100 的比值落在七成半上下,属于住宅的常见区间,但每一户的具体数字都要按图纸量,不宜直接套比例。

采暖面积定了,下一步是逐间算热负荷,而不是拿总面积乘一个固定值。下表按常见三室一厅的功能分区列出估算示例,热负荷指标取成都住宅冬季供暖的 60~100 W/㎡(★工程经验概算);实际取值要结合朝向、层高、外墙保温、窗墙比与是否西晒调整。合计得热负荷之后,再与热源的可用能力对照——这是把「套餐能不能带得动这一户」讲清楚的方式。

表 2 100 ㎡ 三室一厅(采暖面积 76 ㎡)逐间热负荷估算示例(★工程经验概算,实际以现场核算为准)
房间面积 ㎡指标 W/㎡热负荷 W温控分区
客厅 + 餐区28~3280~902250~29001 只温控器
主卧14~1680~901120~14401 只温控器
次卧10~1280~90800~10801 只温控器
书房 / 第三房间8~1070~80560~800并入相邻回路
卫生间4~680~90320~540并入相邻回路
合计64~76—5050~67603 只温控器

把逐间热负荷加总,落在 5~7 kW 量级,明显低于 24 kW 的标称功率。这不是选型偏大,而是因为两用炉的功率主要由生活热水需求决定(见 2.1 节),采暖侧留出的余量用于快速升温与低温天气补偿。反过来说,采暖侧「够不够」的判断依据不是功率数字,而是分集水器回路数与盘管间距是否与逐间负荷匹配:热负荷大的客厅、外墙与落地窗附近,盘管间距要加密(JGJ 142 规定间距不宜小于 150 mm、不宜大于 300 mm,工程上常用 150~200 mm)。

三室一厅湿式水地暖方案设计图:各房间盘管走向、分集水器位置与回路参数

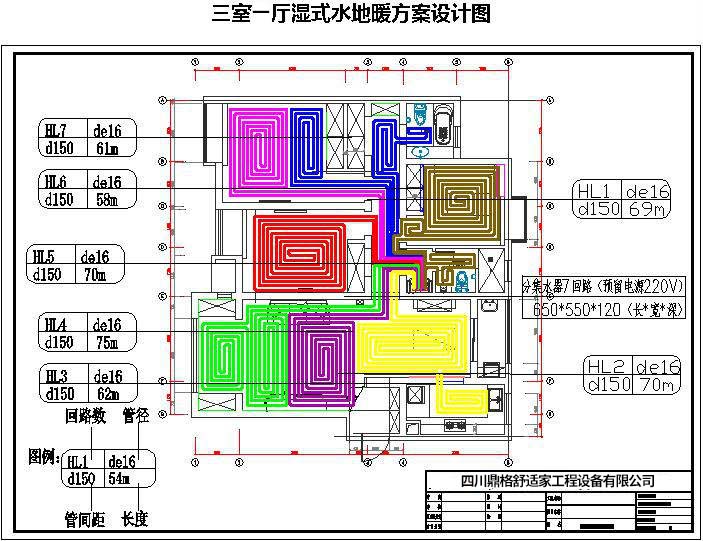

图 3 三室一厅的盘管布置方案图(左栏标注各回路管径、间距与管长,右下角标注分集水器 7 回路与预留电源)

布置图里还藏着两个可核对的细节。一是「分集水器 7 回路」与「预留电源 220V」——分集水器处要留电热执行器与温控器的电源,这一点必须在水电改造阶段就配合好,事后补电最麻烦。二是每条回路标注的管长,同一只分集水器上各回路管长宜接近,且不宜超过 120 m,管长相差过大时近端先热、远端偏冷,需要靠分集水器上的流量计做调节。

面积口径别写错。报价与负荷都按采暖面积算,建筑面积主要用于估算总量。签约前把逐间面积在图纸上标出来,比事后争论「够不够用」有效。成都冬季室外计算温度取 2.7 ℃(GB 50736—2012),湿度偏高,围护结构一般是住宅负荷取值的主要前提,取值时要把这一条同时考虑进去。
05

常用配置选型Configuration

「舒适型」是套餐的一个档位。要讲清这一档落在哪里,得把档位之间的差别落到具体部件上,而不是用「更好」「更舒适」这类无法核对的形容词。下表演示舒适型与更高一档在部件层面的常见差别——每一行的差异都可以在两套报价单与图纸上逐项对照,而不是凭感觉。

表 3 水地暖套餐的档位差别落在部件上(配置差异按常见做法整理,实际以当期套餐内容为准)
部件舒适型更高一档的常见升级升级带来的可核对变化
热源标准两用炉(A1JE 24 kW);如自来水硬度或水质较差,可选带水质处理配件的机型冷凝两用炉热效率区间由 88%~92% 提到 96%~105%(低位热值口径)
分集水器黄铜带流量计与调节阀,含过滤器与排气阀不锈钢一体式或带自动排气、自动流量平衡调节方式由手动改为自动,减少逐路手动调试量
盘管PE-XC 管,16 mm带 EVOH 阻氧层的 PE-X 或 PE-RT 管降低氧气渗入量,保护金属件,属系统级耐久措施
温控分区主卧、次卧各 1 只温控器,客厅餐区 1 只按房间全部分区,每只温控器配独立执行器温控器与执行器只数增加,可独立控温的房间增多
混水环节由锅炉设定出水温度独立混水中心 / 三通混水阀末端供水温度更稳定,长年运行更接近低温工况
保温层保温板 + 反射膜 + 边界保温条加厚保温板、更高反射率反射膜向下热损失减少,层间传热差异可现场对比

从表里可以看出,舒适型已经覆盖了完整的地暖系统:热源、输配、末端、保温、温控、找平六类部件一件不缺,缺的主要是「自动化程度」与「材料冗余」。更高档位的升级集中在两处——把人工调节换成自动调节(自动流量平衡、独立混水),把材料档次抬高(阻氧层、加厚保温)。这两类升级对使用感受的影响是渐进的,属于值得了解、但不必作为唯一标准的部分。

另一件更实际的事是:同一份套餐要适配 90~110 ㎡ 的建筑面积区间,靠的是「同型号部件、不同用量」。下表把套餐适用区间拆到几种常见户型上,说明同一套配置如何落到不同面积。

表 4 同一份舒适型套餐在 90~110 ㎡ 不同户型上的用量对照(房间划分按常见户型,实际以现场核算为准)
户型建筑面积采暖面积分集水器路数温控分区
两室一厅90~95 ㎡68~72 ㎡5~6 路2~3 只温控器
两室两厅95~100 ㎡72~78 ㎡6 路3 只温控器
三室一厅100~105 ㎡76~82 ㎡7 路3 只温控器
三室两厅105~110 ㎡82~90 ㎡7~8 路3~4 只温控器

这张表解释了套餐「为什么能覆盖到 90~110 ㎡ 这么宽的区间」。原因有三层:其一,建筑面积与采暖面积之间存在约两成的落差,建筑面积相差 20 ㎡,采暖面积的差别只有十几 ㎡;其二,热源功率按生活热水定,24 kW 在 80~90 ㎡ 采暖面积区间留有充分余量,面积在区间内浮动不影响热源匹配;其三,变化的部分落在用量上——分集水器每增一个房间多一路,温控器按独立控制的房间数增减,保温与找平按实际铺装面积结算。也就是说,套餐固定的是部件档次与品牌,浮动的是用量,这才是「一套套餐适配多个面积」的成立方式。

关于用量结算。套餐里按面积浮动的部分(盘管长度、保温材料、找平面积),结算口径应在签约时写清按哪种面积计——按采暖面积还是按铺装面积,两者结果不同。把这一条写进合同,比事后核对更省事。

5.1 这套配置的参考造价

地暖造价分「末端系统」与「热源设备」两段计,本页先给末端单价,再说明热源如何另计。下表单价为 2026 年 10 月成都口径,实际以现场核算与签约报价为准。

表 5 地暖末端造价口径(按采暖面积计,2026 年 10 月成都口径)
项目计价口径金额
地暖末端系统按采暖面积 108~158 元/㎡包工包料,含下表所列项目,不含热源
本页适用面积采暖面积80~90 ㎡;按 108~158 元/㎡ 折算约 8,640~14,220 元

本页覆盖 80~90 ㎡ 的采暖面积,因此不给出「一套多少钱」的单一数字;先按图纸确认本户的实际采暖面积,再乘以上表单价,才能得到这一户的末端造价。面积偏小的项目,单位面积成本通常高于区间上沿,因为锅炉、分集水器与到场费用不以面积比例摊薄。产品目录卡片上所列的套餐价按整套配置(含热源、末端与安装)计,与上表的末端单价基础不同,两者不宜直接对比或相减。

末端为什么是一个区间。108~158 元/㎡ 的跨度来自材料品牌与档次的价差:盘管用不用带阻氧层的 PE-X 或 PE-RT、分集水器是铜质一体式还是带可视流量计的不锈钢、盘管间距取 d200 还是外墙窗下加密到 d150、绝热板取普通 XPS 还是密度更高的地暖专用板,都会落在这个区间里。

报价包含的项目。末端系统按包工包料计,含以下八项:

  • 地暖盘管:de16 盘管按设计间距敷设,含损耗;埋地部分不带接头。
  • 分集水器:按 按 7 路配置配置,含分水器、集水器、排气阀、过滤器与箱体。
  • 主管与保温:壁挂炉至分集水器的主管道,外露段加保温套管。
  • 绝热层与反射层:XPS 或 EPS 绝热板加反射膜,接缝错开铺设。
  • 固定辅材:卡钉、边角保温条、套管、扎带等。
  • 回填:盘管敷设完成后的填充层回填。
  • 打压与调试:水压试验(1.5 倍工作压力且不小于 0.6 MPa,稳压 1 h 压降不大于 0.05 MPa)、通水排气与逐路流量调平,并留存记录。
  • 质保:安装部分按合同约定年限质保,管材与设备按厂家质保条款执行。

报价不含的项目。下列七项不在上述价格内,需另行安排或单独计费:拆旧、地板与瓷砖、燃气改造、超长管路、水电改造、卫生间防水、家具搬移。其中拆旧与地面饰面属装修工序;燃气管道与烟道开孔须由燃气公司或有资质单位处理;卫生间防水应在回填之前完成闭水试验。

06

施工工艺与现场核对Site Check

地暖是典型的隐蔽工程:盘管、分集水器、保温层与填充层,浇完找平之后全部看不见。因此每一道工序都要在隐蔽前确认并留档,而不是等出问题再回溯。施工侧的工序可以按「一期工程」与「二期工程」两段来看。

6.1 一期工程:管道与分集水器

一期工程的做法与口径,取自公司施工规范中与地暖直接相关的条目。开槽要求横平竖直,5 m 长度内误差不超过 8 mm,边开槽边喷水以抑制粉尘;管道穿墙、穿楼板时保温层不能间断,局部无法做保温的应用扎带紧密包扎;管道与墙体之间保持 100~150 mm 距离,并制止管道交叉;分集水器所在位置要保证日后可整体拆卸,安装上沿高度不低于 600 mm,其附近宜预留一个三孔插座,供温控与执行器用电;分集水器固定好之后再连接壁挂炉的供回水主管道。

施工规范要求一期工程:机械开槽、管道保温、分水器安装、管道的铺设与管道保护五条

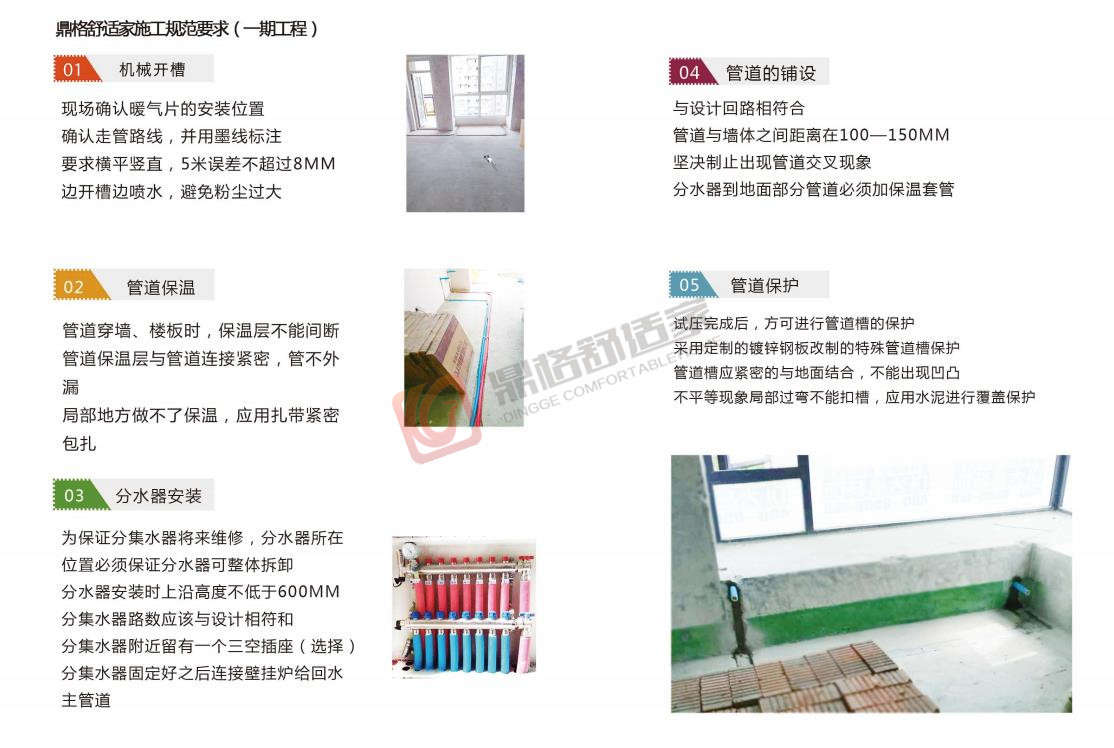

图 4 公司施工规范(一期工程):机械开槽、管道保温、分水器安装、管道铺设与管道保护

6.2 二期工程:壁挂炉与系统调试

二期工程从壁挂炉安装开始。按施工规范,壁挂炉要根据机身尺寸、预留尺寸与烟道位置校准后挂装,炉体下部接口采用软管连接。系统调试要按顺序做:锅炉点火之前先确认点火条件具备,点火之后观察运行状态,反复点火确认稳定性。调试还有一个不可省略的环节是试运行——JGJ 142—2012 规定系统未经调试严禁运行使用,初始供暖时水温变化应平缓,供水温度控制在高于室内空气温度 10 ℃ 左右且不应高于 32 ℃,连续运行 48 h;之后每隔 24 h 水温升高 3 ℃,直至达到设计供水温度并保持不少于 24 h。

施工规范要求二期工程:壁挂炉安装、散热器安装、系统调试与使用培训

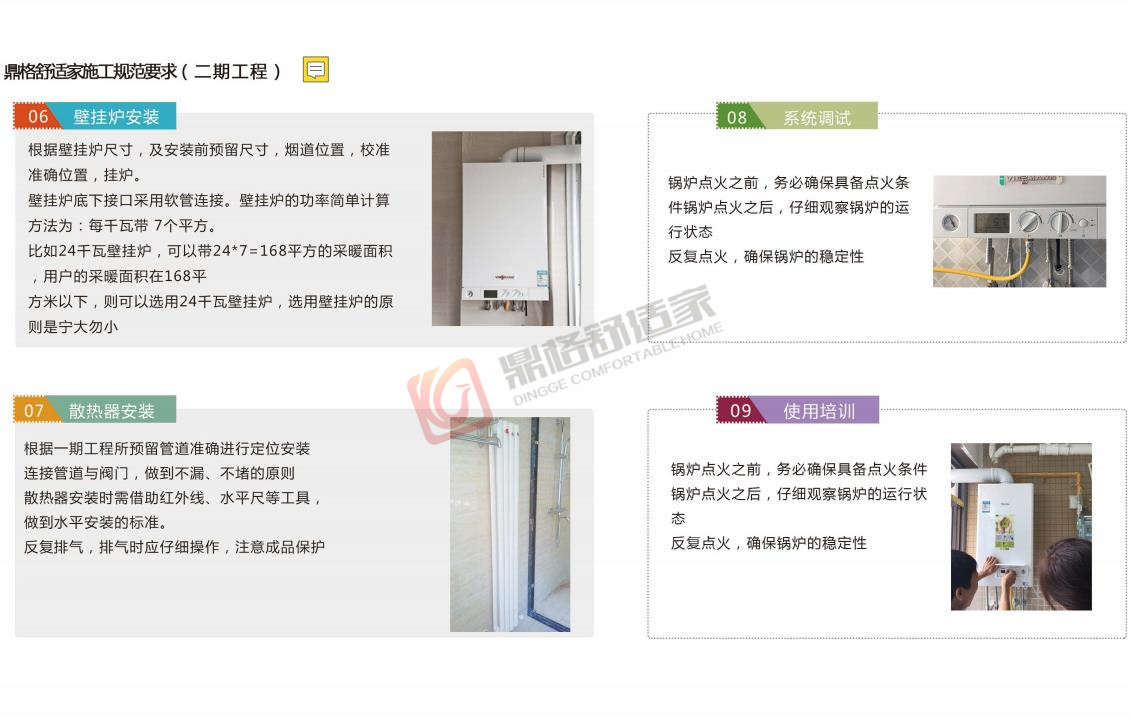

图 5 公司施工规范(二期工程):壁挂炉安装、系统调试与使用培训(散热器安装一条属暖气片系统)

6.3 隐蔽前核对与竣工资料

把一期工程的工序翻译成一张可逐项打勾的核对表,就是隐蔽验收的依据。下表列出地暖隐蔽前的主要核对项,其中与盘管、分集水器直接相关的几条,在浇筑找平层之前必须完成。

表 6 水地暖隐蔽工程核对表(口径依据 JGJ 142—2012,施工做法取自公司施工规范)
核对项口径 / 做法核对方式
盘管间距常规区域 150~200 mm,外墙外窗处加密;安装误差不大于 10 mm卷尺抽测 + 对照图纸
管间距密集处间距小于 100 mm 的部位,加热管外部应设柔性套管隐蔽前查看
埋地接头埋入填充层的盘管不应有接头,每条回路为整管逐路查看 + 施工记录
出分集水器套管加热管出地面与分集水器连接的外露部分应加黑色柔性塑料套管隐蔽前查看
伸缩缝填充层与墙、柱交接处预留不小于 10 mm 伸缩缝;地面面积超 30 ㎡ 或长度超 6 m 时间隔 5 m 设伸缩缝对照图纸量测
水压试验试验压力为工作压力 1.5 倍且不小于 0.6 MPa,稳压 1 h 压降不大于 0.05 MPa 且不渗不漏压力表读数 + 记录表
隐蔽前留档管道布置图、逐路盘管照片、打压记录、填充层浇筑前后照片施工资料核查

竣工资料是这张表的延伸。一套完整的地暖竣工资料应包含:标注了回路划分与管长的管道布置图、打压试验记录、隐蔽前的逐路照片、填充层养护记录,以及调试记录。这套资料的价值在交付时看不出来,等到某一天需要检修某一路、或地面装饰层要翻做时才会显现——有图可查,就不必靠开凿试探去找管线。

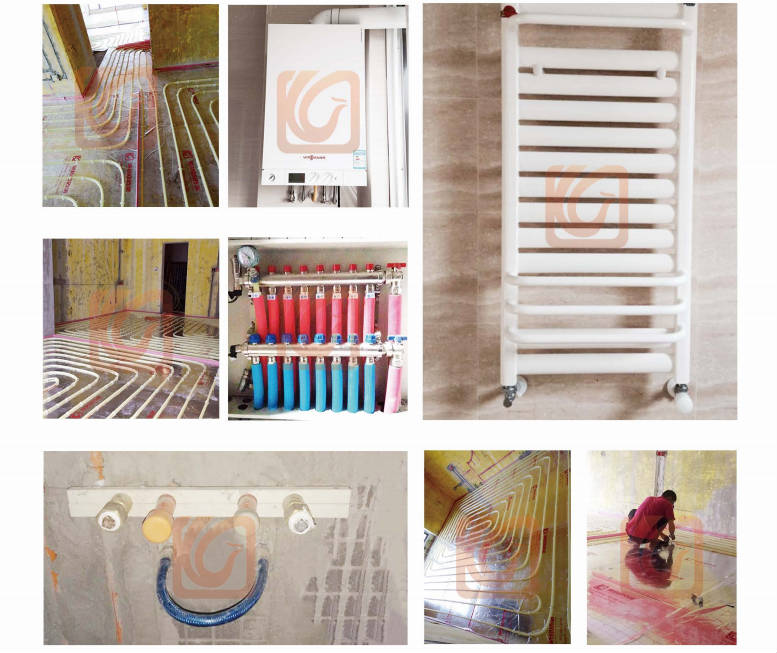

地暖施工实拍组图:盘管敷设、壁挂炉、散热器、分集水器与预留管道
图 6 施工实拍:盘管敷设、分集水器连接与预留管道
地暖施工实拍组图:反射膜铺设、盘管铺装、分集水器与壁挂炉安装过程

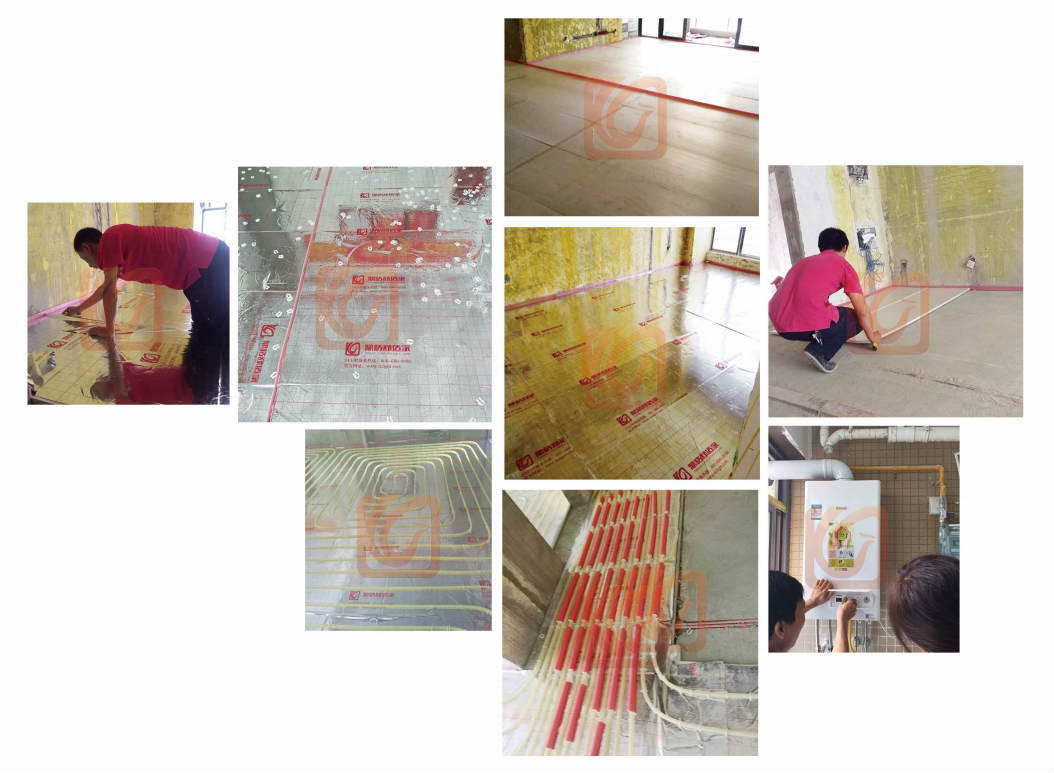

图 7 施工实拍:反射膜与盘管铺装、分集水器与壁挂炉安装
★工程经验。打压试验不要只做一次。盘管敷设后做一次,浇筑找平层之后再复测一次,两次记录都留档。找平层浇筑过程中盘管可能被外力碰伤,复测能在装饰层施工之前把问题找出来,代价远小于完工后返工。
07

四川鼎格舒适家的服务与工艺标准Service & Standard

四川鼎格舒适家承接成都全域及川内各地市州的水地暖工程,提供设计、设备、辅材、安装与售后的一体化交付。地暖对管路布置、分集水器定位与水电配合的要求高于明装系统,设计与安装由同一方负责,可以减少出图与落地之间的偏差。本页套餐所配热源为菲斯曼 A1JE 两用炉,属德国采暖品牌在国内的常见系列,设备执行厂家原厂质保。

工艺侧执行公司施工规范(一期、二期工程),其中与本页产品直接相关的条目包括:管道穿墙穿楼板处保温不间断、分集水器可整体拆卸且上沿不低于 600 mm、埋地盘管无接头、外露部分加柔性套管、打压合格后浇筑填充层。这些项目在隐蔽工程验收时逐条对照,验收记录随工程存档。

设备侧执行厂家原厂质保,另有公司增值质保部分,具体年限与范围以签约时的书面约定为准。地暖的日常维护相对简单,主要关注分集水器过滤器的清洗、系统补水与压力表读数,以及每年首次运行前的充分排气。

常见问题FAQ

Q采暖面积 80~90 ㎡ 的地暖末端大概多少钱?

按 2026 年 10 月成都口径,末端按采暖面积 108~158 元/㎡ 计,80~90 ㎡ 约 8,640~14,220 元;该范围按区间两端相乘得出,实际金额须先量出本户采暖面积再核算。区间高低取决于管材、分集水器与绝热板的品牌档次。

Q一整套水地暖套餐到底包含哪些东西?

六类部件:热源(壁挂炉)、输配(分集水器及阀门、过滤器、排气阀)、末端(地暖盘管)、保温层(保温板、反射膜、边界保温条)、温控系统(房间温控器、电热执行器),以及施工部分的找平层。签约时可以对着这六类逐项问:每一类用什么品牌、什么型号、用量按什么口径结算。能在清单上一一对应的套餐,后期争议最少。

Q24 kW 两用炉配 80~90 ㎡ 采暖面积,功率会不会用不完?

会有一部分功率留给生活热水。两用炉的功率主要由生活热水产率决定,采暖峰值负荷按成都常规围护结构估算约 5~9 kW,低于标称功率属于正常。采暖侧是否合适,判断依据不是功率数字,而是分集水器回路数与盘管间距是否与逐间热负荷匹配。

Q舒适型和更高档位的套餐,差别具体在哪里?

差别落在两处:一是自动化程度,比如分集水器的调节方式由手动改为自动、温控分区从三只扩到按房间全分区、增加独立混水中心;二是材料档次,比如盘管加阻氧层、保温板加厚、反射膜提高反射率。每一处差别都能在两套报价单和图纸上逐项对照,属于可核对的内容。

Q同样是这套套餐,为什么能装 90 ㎡ 也能装 110 ㎡ 的房子?

因为套餐固定的是部件档次与品牌,浮动的是用量。建筑面积相差 20 ㎡,对应采暖面积只差十几 ㎡;热源按生活热水定,在 80~90 ㎡ 采暖面积区间留有余量,面积在此区间浮动不影响匹配。真正变化的是分集水器回路数、温控器只数、盘管长度与保温找平面积,这些按图纸核算。

Q盘管埋在地下看不见,怎么确认施工质量?

靠隐蔽前的留档。重点看四项:每条回路是否为整管无接头、盘管间距是否与图纸一致(误差不大于 10 mm)、外墙外窗处是否加密、打压记录是否合格(试验压力为工作压力 1.5 倍且不小于 0.6 MPa,稳压 1 h 压降不大于 0.05 MPa)。把这四项连同逐路照片留档,比口头承诺可靠。

Q地暖浇筑找平层之后,多久能铺地面?

填充层(豆石混凝土)养护期不应少于 21 d。养护到位才能减少空鼓、达到足够强度。养护期结束、含水率满足装饰层要求之后,再安排贴砖或铺地板。若使用石膏基自流平或干式地暖模块,养护时间按其产品说明与厂家要求执行,不能直接套混凝土的 21 d。

Q地暖第一次开、或者每年冬天第一次开,要注意什么?

升温要平缓。JGJ 142—2012 规定系统未经调试严禁运行使用,初次供暖时供水温度应控制在高于室内空气温度 10 ℃ 左右且不高于 32 ℃,连续运行 48 h,之后每隔 24 h 升高 3 ℃,直至设计供水温度并保持 24 h。每年首次运行注水前应充分排气,确认阀门开启到位、过滤器无堵塞、管内无气塞。升温过急容易引起填充层开裂,属于可避免的问题。

Q非采暖季地暖需要放水吗?

按 JGJ 142—2012,加热管在非采暖季宜进行满水保护,即管内保持满水、隔绝空气以减少内壁氧化;在有冻结可能的部位则应排水泄压。住户日常可关注的是分集水器压力表读数与过滤器状态,其余季节性的处理由售后按约定执行。

Q地暖、暖气片的方案与施工由谁负责?

由四川鼎格舒适家统一承接。采暖负荷计算、热源与末端选型经上门测量后出图,安装按工艺节点逐项验收并留存打压、通水记录,售后由同一团队跟进。
