英郡一期121㎡住宅明装暖气片采暖系统安装案例

• 121㎡建筑面积
• 3室2 厅 1 厨 2 卫
• 8组板式散热器
• 120~145W/㎡房间热指标
• 75/50℃设计供回水温度
• 2天施工工期

项目档案

一、两类楼栋的楼层负荷差异

英郡一期 10 栋楼分成两种高度：1—5 栋 18 层，6—10 栋 32 层，板塔结合。同一小区、同一朝向的房间， 放在不同高度的楼栋里，冬季的实际热需求并不一样。差异主要来自风，而不是来自户型。

风压随楼高递增。32 层住宅的外窗所处高度接近 18 层住宅的两倍，冬季迎风面的风压更大， 作用在可开启扇缝、窗框安装缝上的压差也更大，冷风渗透随之增加。同样一扇窗， 装到高层上部单元的房间里，缝隙渗风带来的凉意会比小高层的同朝向房间更明显。 板塔结合的小区还要看单元位置：板楼南北通透、山墙外露少；塔楼转角单元两面甚至三面外露，迎风面更多， 冬季靠外墙一侧的体感差别在同一个小区里也能被住户自己感觉到。

这层差异落到取值上，是在中段区间以内做偏上与偏下的区分，而不是换一个量级。 围护一般的老住宅本身落在 120～145 W/㎡ 这一段，高层上部、北向、转角单元靠上取； 低层、南向、中间单元靠下取。本项目按所在楼栋的实际层数与朝向来核对， 没有把整个小区套用同一个数。

二、长期不在家的系统可靠性

石先生 50 岁，做货运经营，自有车队，常年在外跑车，可能连续几天不在家。 他的诉求很直接：回家时屋里是暖的，家里人不必等他回来再开空调。 这个诉求反过来变成对系统的要求——装好之后要能长期稳定运行，不靠人盯着。

无人值守能不能成立，靠的是几层保护叠在一起，而不是靠某一项。 燃气壁挂炉本身带有熄火保护、缺水保护、过热保护与排烟检测，出现异常会自行停机并给出提示； 在此基础上，还要针对「家里长期有人、主人不在」和「全家外出数日」两种情形分别设定， 两种情形的目标并不相同，前者要的是持续供暖，后者要的是设备与管路的安全。

这里要交代一个前提：防冻保护生效的前提是保持通电、通气。若是长时间无人且断气断电， 防冻循环就无法执行，这种情形应提前说明并做相应处理，而不是默认设备能自己应对。 对石先生这样的使用场景，反而不是问题——家里一直有人，通水通电通气都有保障， 真正需要留意的只是他偶尔带队出远门、全家一起外出的那几天。

三、热负荷概算与散热器配置

本章概算走的是面积热指标法，算式即热负荷（W）＝ 需采暖房间面积（㎡）× 房间热指标（W/㎡）。 热指标随围护结构在 80～180 W/㎡ 之间取值：有保温、中空玻璃的新建住宅落在低段； 围护一般、无外墙保温的老住宅落在中段；无保温且叠加顶层、北向、临水高湿或窗墙比偏大的落在高段。

英郡一期 2009—2010 年建成交付，距今已有十多年，外墙保温与窗型属早年做法，围护条件一般， 但没有落在高段的条件：楼栋以小高层与高层为主，临水高湿的因素不明显，窗墙比也属常规。 因此热指标取中段的 120～145 W/㎡ 逐间取值。这个数比用建筑热负荷理论算出来的结果要高， 差异有两处：其一，样本上给出的散热量以供回水 90 ℃／70 ℃ 为标定条件， 本系统实际跑 75 ℃／50 ℃，能提供的热量达不到样本值，配置时必须留富余； 其二，明装做法没有地面填充层可供蓄热，室温完全靠末端即时散热来撑，同样要留余量。

采暖侧算下来只要 11 kW 左右，机器却配到 28 kW，把功率顶上去的是洗浴热水。 冬季自来水按 7 ℃、出水按 45 ℃ 计，温升 38 ℃，代入经验式 「热水产率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 温升（℃）］」估算， 28 kW 的机器在这一工况下热水产率约 10.5 L/min（★工程经验测算），够一处花洒舒适出水， 多人接续用水时也能跟得上。由此看出，驱动设备功率的是洗浴需求，采暖只占其中一个较小的份额。

样本上标注的标准散热量，测点工况为供回水 90 ℃／70 ℃、室温 20 ℃。 本系统实际跑 75 ℃／50 ℃，进出水温差小于标定条件，能拿到的散热量达不到样本上写的数， 选型阶段必须按运行工况重新折算。这也是不把片数压到最低再靠高温水去顶的原因： 片数取得偏少、只提高供水温度来补，壁挂炉会被长期顶在高负荷段，算下来并不合适。

四、无人值守运行与极简操作界面

无人值守的难点不在设备会不会自己运行，而在于「家里有人、主人不在」时，家人能不能照常使用。 石先生常年在外，家里白天是妻子与老母亲，晚上也是她们；儿子寒暑假回来，用热的人还会多一个。 系统的运行时段因此覆盖全天，不能跟着某一个人的作息开开停停。

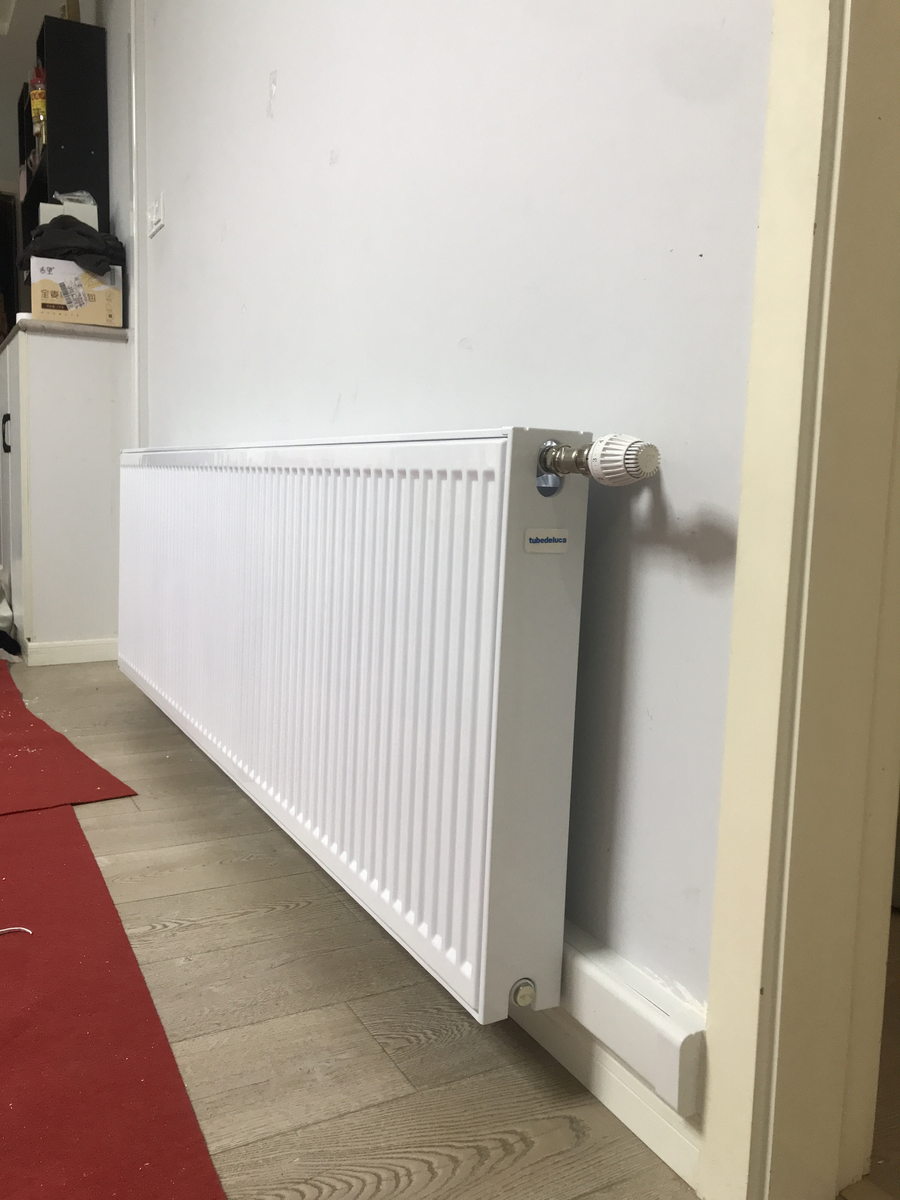

控制方式因此做了两层简化。房间这一端，每组散热器进水侧配机械式恒温阀， 阀头带数字刻度，家人只需旋到对应数字，不必进入任何菜单； 热源那一端，主控只保留一个开关与一个采暖水温旋钮，日常不需要改动。 这样分层的用意，是让「家里有人时」的操作尽量少、「主人不在时」的操作为零。

这些安排都指向同一件事：把复杂度留在安装与调试阶段，交给使用者的是一个不必理解原理、 按刻度就能用的界面。老母亲之前担心的「会不会按错、会不会把机器调坏」， 通过减少可误触的设置项来化解。调试交底时，现场把主控的入冬位置用标签标出， 把每组恒温阀的常用刻度也写在标签上，家人照着做就行，不需记住任何步骤。

五、施工组织与关键控制点

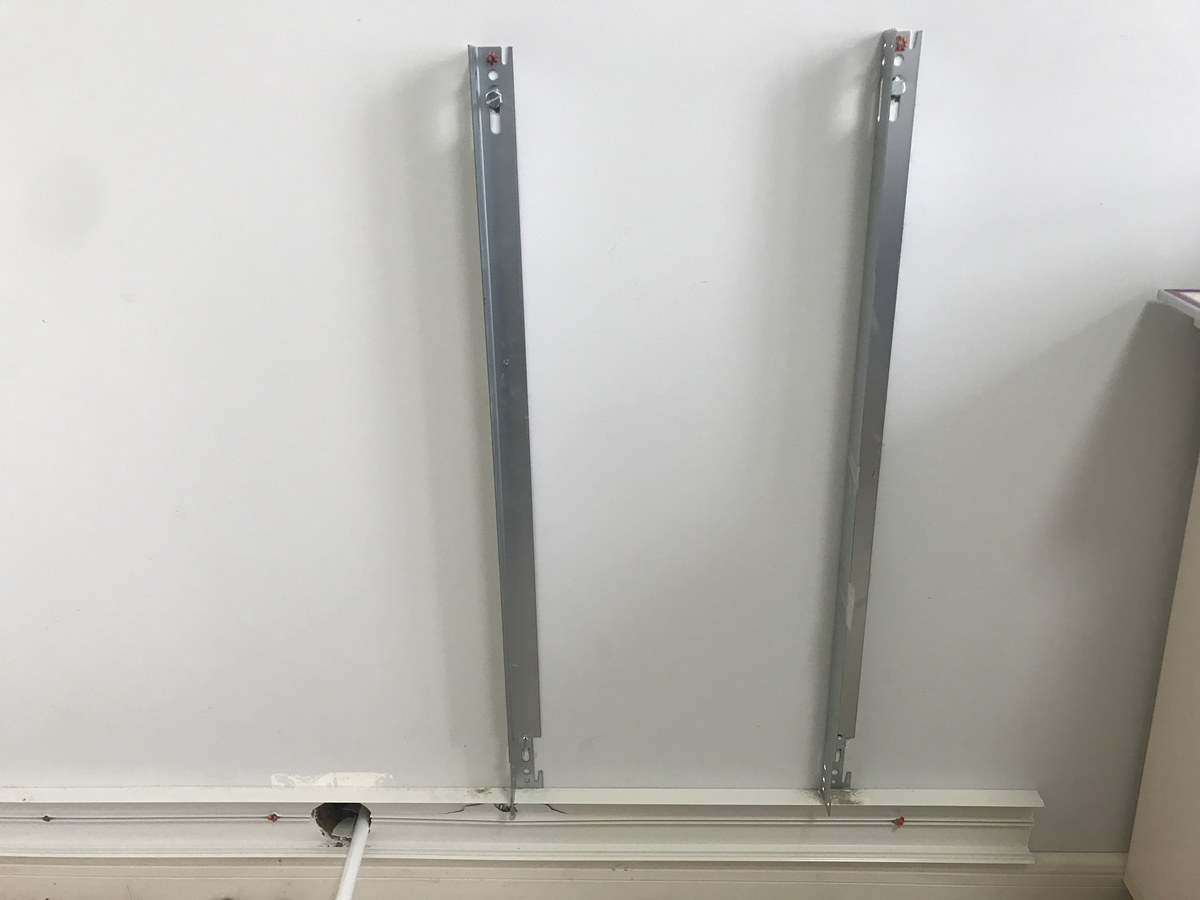

本项目的作业时间定为两个工作日：头一天做定位、开孔、挂板上墙与管路敷设； 第二天做系统连接、注水打压，以及无人值守功能设定与交底。之所以拆成两天， 不是工序量逼出来的，而是白天家中有老人，需要开孔的房间得单独腾空，其他房间照常用。

六、沟通记录：从勘察到无人值守交底

三个节点撑起了这个项目的沟通：开头把「主人长期不在、家人全天在家」这个基本情形说清， 中间把楼层差异与热水功率这两件事讲透，收尾把无人值守的设定与日常观察要点交底。 以下为沟通过程摘要。

20:40

‹英郡一期 石先生···

石先生你好，我这边是四川鼎格舒适家，负责暖通方案。听你说常年在外面跑车，这套房子主要想解决什么？

取暖。我常年在外，回家就想屋里是暖的，家里人不用等我回来再开空调。

家里平时谁在？

我老婆和我妈，白天都在。儿子在外地读大学，寒暑假回来。

那系统得按全天运行来设计，不能跟你一个人的作息走。地面和墙面要保留吗？

都保留，住了很多年了。

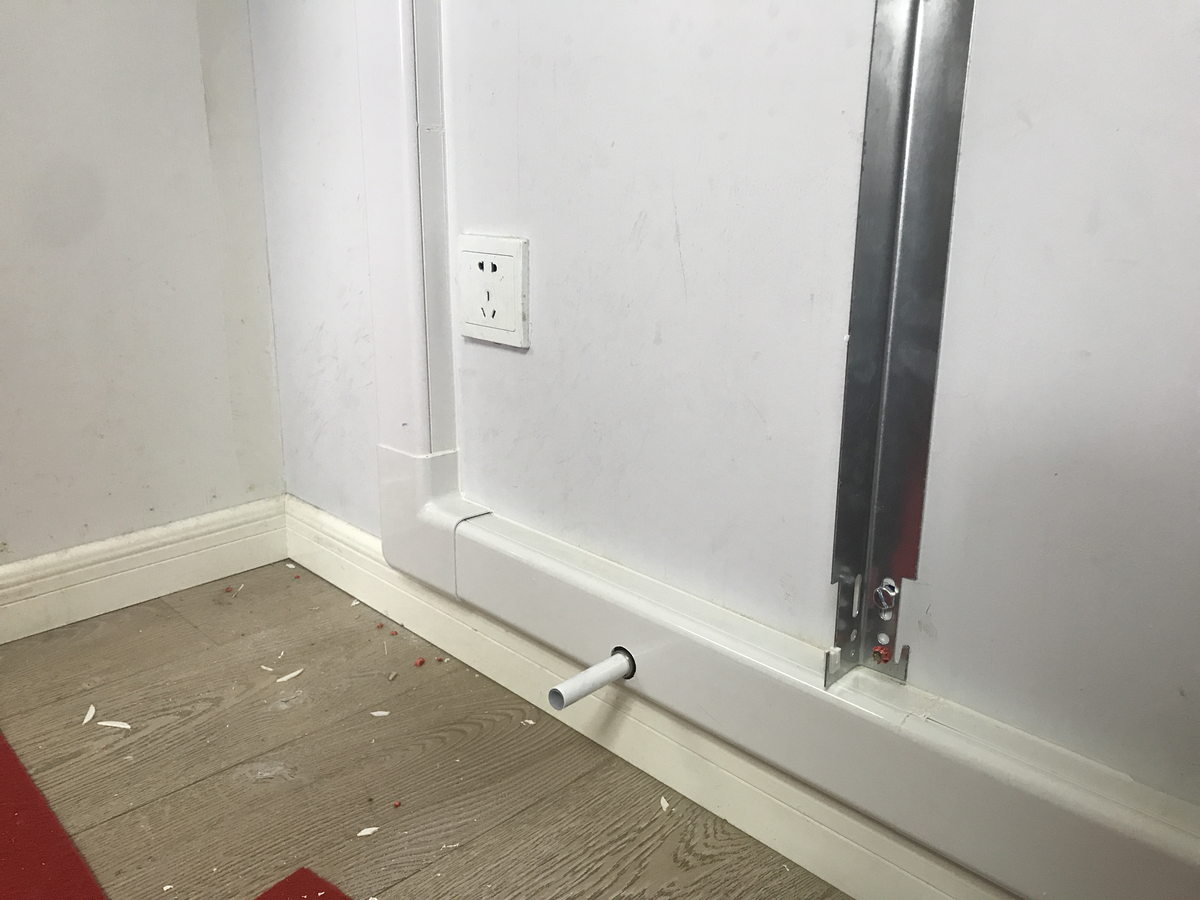

那就做明装暖气片，管子走踢脚线上边，地面和墙面都不动。

11月12日 19:20

上门量过了，121 平，三室两厅。你这栋是高层，我按实际的层数和朝向核对一下楼层负荷。

楼层还影响取暖？我听说 32 层和 18 层不太一样。

楼越高，外窗风压越大，缝里渗风更明显。取值按中段靠上来配，量级不变，但要区分开。

我不在家的时候能不能一直开着？我妈也不会弄。

房间上装的是机械恒温阀，旋到数字就行，不用按菜单。主控留在壁挂炉那边，平时不用动。

11月14日 15:30

位置定一下。客厅这组放内墙长墙，主卧放窗下，老人房单独一组，全天稳定。

我妈那间得优先照顾，她一天到晚在家。

她那间按中段偏高取。儿子房间寒暑假再单独开，平时关小。

另外壁挂炉的功率是按热水产率反推的，不是按取暖负荷。

为什么？

你家两个卫生间，冬天洗澡要够水，功率就得跟着热水走，取暖只占一部分。

11月14日 20:05

出门几天要不要把水放掉？

不用。冬天全家外出几天，把主控留在防冻档、保持通电通气就行，别断气断电。

11月15日 17:10

试压做完了，接口没有渗漏。现在点火，逐组排气，再把防冻和掉电记忆确认一遍。

停电了回来还要重设吗？

不用，恢复供电会回到断电前的设定。主控入冬的位置我贴标签，恒温阀的常用刻度也标好。

12月20日 20:50

用了些日子，我妈说旋钮她能自己调，我回家不用等屋里慢慢热。

风大的那几天留意高区外窗密封条。哪组不热先看排气阀，压力掉得明显就联系店里。

这段沟通确认了哪些事

• 形式取舍：地面与墙面均保留，确定走明装暖气片。
• 运行方式：主人长期不在、家人全天在家，系统按全天运行设计。
• 楼层修正：高层外窗风压偏大，热指标按中段靠上取值。
• 界面简化：房间端机械恒温阀、主控单一开关，家人可独立操作。
• 无人值守：冬季外出保持防冻档与通电通气，掉电记忆免重设。
• 功率口径：壁挂炉功率按热水产率反推，不看采暖负荷。

记录说明：本段摘录勘察、定位与调试三个阶段的沟通要点，用于说明方案的形成过程。 内容已隐去个人联系方式，不构成任何效果承诺；头像为示意图形，与客户本人形象无关。

七、运行表现与使用方式

7.1 长期无人值守下的运行特点

钢制板式散热器的传热以对流占主导、辐射作补充，热量直接交给室内空气，升温比地暖迅速得多。 就这套住宅而言，运行上要盯的不是分区，而是「长时间维持低强度运行、不必频繁开关」。 主人不在家、家人全天在家的组合，决定了系统处于一种持续运行的状态：白天客餐厅与老人房保持常用刻度， 夜间只把无人房间调低，整屋不做大幅降温再升温。这样安排的好处是室内温度波动小， 家人不必反复调节；对设备而言，稳定低负荷运行的启停次数，也少于频繁的冷热切换。

7.2 费用估算

耗气量与使用方式、设定温度、围护条件都相关。下面按成都居民用气价格做一个量级测算， 仅用于判断量级，不是本案实测账单。

八、常见问题（FAQ）

人长期不在家，暖气能不能一直开着？

可以按全天运行设计。这套住宅妻子与老人白天都在，系统本来就是持续运行的。 真正的风险点不在「一直开」，而在没人照看时的安全与稳定：壁挂炉自带熄火、缺水、过热与排烟检测， 异常会自行停机；再配合防冻保护与掉电记忆，长时间运行不需要人盯着。 这些都是设备已具备的功能，前提是保持通电通气。

老人不会用复杂面板，怎么保证她能操作？

把控制分成两层。房间这一端用机械式恒温阀，阀头带数字刻度，旋到对应数字即可，不需要供电， 也不需要进任何菜单；热源那一端只留一个开关和一个采暖水温旋钮，日常不用改动。 交底时让老人亲手操作一遍，把常用刻度写在标签上，界面简单到按刻度就能用。

全家出门几天，要不要把系统里的水放掉？

冬季一般不需要放水。放水以后系统反而失去防冻循环的条件，管路与末端更容易受冻。 通行做法是把主控留在防冻档、房间恒温阀调低但不关闭，同时保持通电通气， 让防冻保护在低温时自动循环、必要时点火。若长时间无人且确实要断气断电， 应提前说明并另行处理。

32 层和 18 层的房子，暖气配置差别大不大？

量级差别不大，取值上有区别。楼越高，外窗所受风压越大，缝隙渗风带来的冷意更明显， 因此高层上部、北向、转角单元的房间，热指标在中段区间里靠上取；小高层的同朝向房间靠下取。 英郡一期两类楼栋都有，所以本项目是按所在楼栋的实际层数与朝向来核对的，没有统一套一个数。

出门几天，温度设多少合适？

分两种情况。家里仍有人住，就按日常刻度运行，不必为出门专门降温；全家一起外出几天， 把房间恒温阀调到较低档但不关闭，主控留在防冻档即可。设定值不必套一个固定数， 按「保证管路不冻、回来能较快升到舒适温度」这个目标来定就行。

停电停气之后回来，要不要重新设置？

通常不需要。主控具备掉电记忆，恢复供电后会回到断电前的设定；断电期间采暖暂停， 来电后系统按原设定继续运行。真正需要注意的是长期断电断气的情况， 这时防冻保护无法执行，应关注管路防冻，必要时提前处理，而不是等到复原后才发现问题。

一直开着会不会比随用随开更费气？

要看使用情形。家里全天有人时，持续低强度运行的启停次数少于反复冷热切换， 室内温度也更平稳；若白天确实无人、晚上才用，则可以调低无人房间。 这套住宅白天有妻子与老人在家，适合持续运行。耗气量还与设定温度、用热房间数量和门窗开闭习惯相关， 不宜简单下结论。
