资中丽景苑124㎡住宅明装暖气片采暖系统安装案例

• 124㎡建筑面积
• 3室2 厅 2 卫
• 8组板式散热器
• 130~155W/㎡房间热指标
• 75/50℃设计供回水温度
• 12.6kW采暖热负荷

项目档案

一、川南丘区县城的阴湿气候与负荷取值

川南丘陵入冬以后的冷，和单日气温的高低关系不大。资中县城一带，冬季阴雨日多、晴日少， 空气相对湿度长期偏高，室外温度看着不算低，屋里却总有一股散不掉的凉。 这种湿冷对采暖有两处直接作用：一是相同室温下体感偏低，二是墙体长期处在潮润状态， 间歇取暖时升温慢、停暖后又降得慢，末端要给房间补的热量比干燥地区同类房子更多。

丽景苑约 2006 年建成（另有 2003／2008 年说法），是多层步梯房，6～7 层为主，外墙没有保温层， 外窗以普通铝合金窗为主，密封性一般。按热指标的分档口径，无外墙保温、围护结构一般的老住宅落在中段 120～150 W/㎡；这一户还要再往上挪一点：川南县城湿度偏高、外窗气密性一般、 底层房间还有地面传湿，综合下来取值定在中段里靠上的 130～155 W/㎡，逐间按朝向和使用情况微调。

• 气候：川南丘陵阴雨多、日照少，湿冷的体感低于同温的干燥工况。
• 围护：约 2006 年多层步梯房，无外墙保温、普通铝合金窗，按老住宅记。
• 取值：落中段并往上挪，定 130～155 W/㎡，逐间按朝向与使用时段微调。
• 用热：白天家中有人，晚间儿子学习到 22:30 以后，用热时段被拉长。

二、县城住宅的燃气入户条件与设备售后半径

县城项目的第一步不是算负荷，而是确认气从哪里来。管道燃气在县城的覆盖是分片区推进的， 同一座县城，老小区未必都在供气范围内；即便通了气，也要看表位、入户管径与户内管的条件。 丽景苑所在片区前几年已接入管道燃气，户内装有燃气表，具备接壁挂炉的前提。 这一步如果没核实清楚，后面的热源选型与配置就无从谈起。

如果楼栋或片区还没有通气，热源就要换方向。电采暖、分体空调、瓶装液化气各对应不同的使用条件与运行成本， 属于适用条件不同，不是谁替代谁的关系；遇到这类情况，先把用能方式与使用习惯说清楚，再谈末端与配置， 而不是照着通气的方案改一改就用。

还有一件事必须提前交代：售后半径。施工方在成都，从成都到资中县城单程车程约两个多小时， 县城项目不能按主城区「随叫随到」去设想售后服务，只能靠前期把方案做扎实、把到场次数尽量压缩。 本项目的安排是：勘察、定位与方案一次到场定下来；材料与设备随车一次运抵，不留二次往返； 试压与调试在安装同期一并完成，不另约时间；质保期内以远程指导为主，配合集中巡检， 常用易损件按型号预置在车上，减少因等件再跑一趟的情况。

三、热负荷概算与散热器配置

概算沿用面积热指标法：热负荷（W）＝ 需采暖房间面积（㎡）× 房间热指标（W/㎡）。 热指标不是固定值，而是在 80～180 W/㎡ 之间随围护结构浮动—— 外墙有保温、外窗为中空玻璃的新建住宅落在低段；围护一般、无外墙保温的老住宅落在中段； 再把顶层、北向、窗墙比明显偏大等情况叠上去，才落到高段。

丽景苑这一户约 2006 年建成、多层无保温、外窗为普通铝合金窗，围护结构属需要提高取值的一类； 再叠加川南县城阴雨多、湿度大、间歇取暖升温慢这几个条件，热指标取中段偏上的 130～155 W/㎡ 逐间取值。 这个数高于按围护传热算出的理论值，原因有两处：一是散热器样本的散热量按供回水 90 ℃／70 ℃ 标定， 本系统按 75 ℃／50 ℃ 运行，工况温差更小，真实散热量低于样本读数，配置时必须放大； 二是明装系统没有地面填充层蓄热，全靠末端即时散热维持室温，也要留出余量。

采暖负荷算下来在 12.6 kW 上下，壁挂炉却要选到 26 kW 一档，把功率推上去的是生活热水而非采暖。 这一户两间卫生间，家里三口人用水集中在早晚。取冬季自来水 7 ℃、出水 45 ℃，温升 38 ℃， 用经验式「热水产率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 温升（℃）］」估算， 26 kW 的机器在该工况下的热水产率约 9.8 L/min（★工程经验测算）， 差不多够一个花洒舒适使用；两处同时大量用热水时水量会互相影响，这属于用水习惯的边界，不是选型能完全消除的。

散热器样本给出的标准散热量，是在供回水 90 ℃／70 ℃、室内 20 ℃（温差 64.5 K）条件下测得的。 本系统按 75 ℃／50 ℃ 运行，工况温差小于标定值，真实散热量低于样本读数，选型时须按工况折算。 正因如此，本项目不为追求片数少而压低配置——片数偏小、靠抬高供水温度去补， 会让壁挂炉长期处在较高负荷，与湿冷地区「持续、稳定供热」的思路相悖。

四、无预留条件下的从零布管流程

「没有预留」这几个字，落到现场就是一连串具体缺口：没有预留的管井或竖井， 没有预埋的分集水装置位置，没有给壁挂炉留好的电源位与排烟孔，墙面也没有可供管路暗敷的槽。 明装系统要把这些缺口逐项补齐，从零把一套管路铺出来，而不是在已有条件上做增补。

明装管路怎么走，是被现场条件约束出来的，不是随意画线。老楼的空间里， 承重墙不能改结构、门洞要过人、燃气与电线的位置不能压占，这些都会反过来限制路径。 本项目把这几条约束逐项摊开，再定走线。

• 热源：壁挂炉放厨房靠外墙一侧，燃气、电源、排烟与给排水四项条件同时满足。
• 干管：沿踢脚线上方与阴角走明管，配色贴近墙面，视觉干扰小。
• 过门：走门套上沿并包护套，不凿门槛、不绊脚。
• 穿墙：仅非承重墙打小孔，套装套管，装后收口，不动结构。

五、施工组织与关键控制点

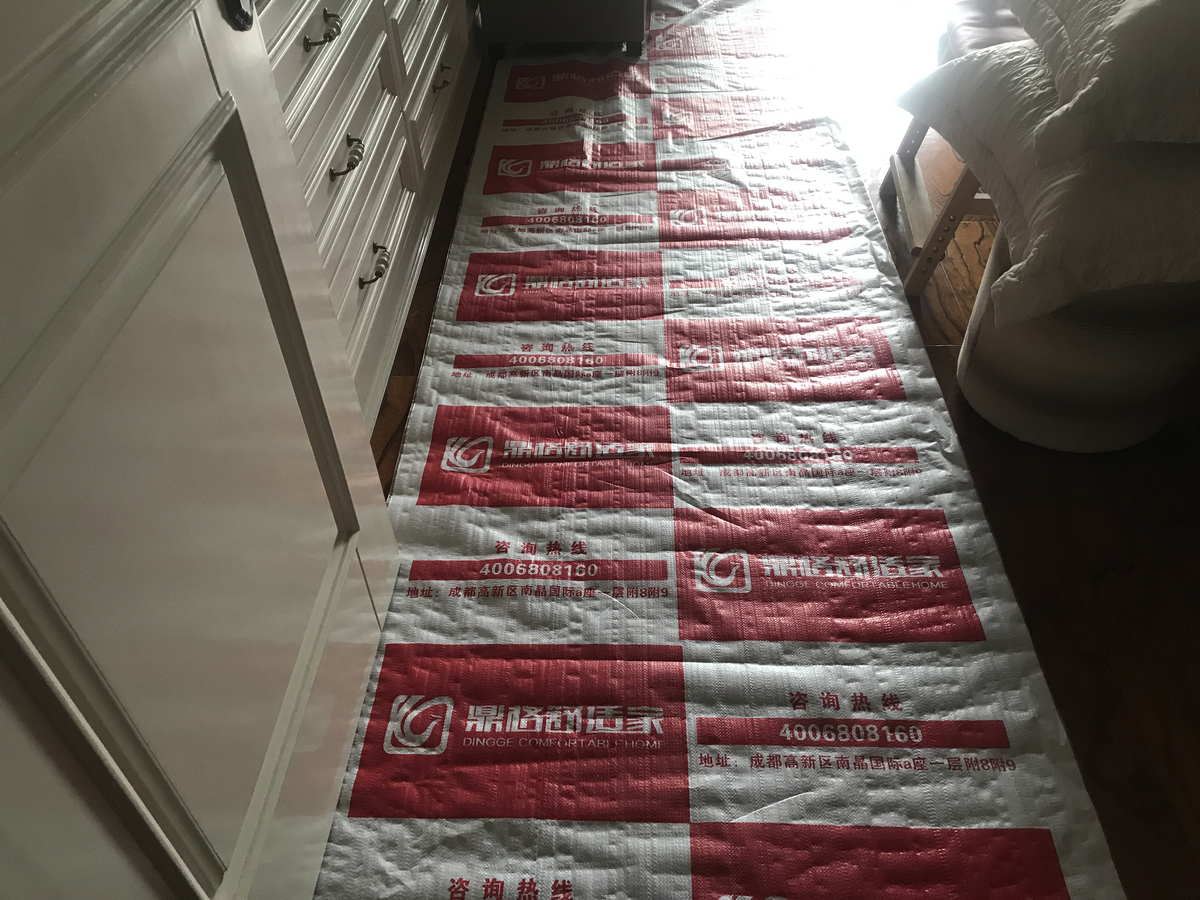

考虑到施工方从成都到资中县城的路程，本项目把现场作业压缩在两个工作日之内一次做完： 首日完成保护、定位、打孔、挂板与管路敷设；次日完成壁挂炉安装、系统连接、注水打压、调试与交底。 设备与材料随车一次运抵，避免因缺件再跑一趟。

六、沟通记录：从上门勘察到调试交底

这个项目的沟通集中在三处：开头把「县城通不通气、能不能做」这件事说清， 中间把无预留老楼的布管与儿子房的使用安排定下来， 收尾把湿冷天气下的运行方式与日常观察要点交底。以下为沟通过程摘要。

20:42

‹丽景苑 万先生···

11月6日 20:42

万先生你好，我这边负责你家的采暖方案。你这套房子是想解决取暖，还是连家里洗澡的热水也一起换？

取暖为主。我开建材门市，早出晚归，家里老婆孩子多，冬天屋里坐不住。

房子能不能动地面和墙面？装地暖要动地面。

不动，老房子了，地面墙砖都还好好的。

那就做明装暖气片，管子走踢脚线上边，地面墙面都不动。先问你一件事：家里燃气通了没有？

通了，厨房有表。家里这片前年接的，隔壁那个小区听说还没通。

那就好，气是第一步。没通的片区后面只能用别的热源，路子完全不一样。

11月8日 19:05

今天上门量了，124 平，三室两厅两卫。楼是零几年的多层，没保温，窗是普通铝合金的。

这房子冬天是真阴冷，资中雨水多、太阳少，屋里一股潮气。

湿冷就是这样，墙一直返潮，间歇取暖升温慢。所以我取值往中段上边靠，130 到 155 之间逐间算。

你们从成都过来，路不近吧？以后真出问题咋办？

单程两个多小时。所以方案我一次到场定死，材料和设备随车一次拉过来，试压调试装的时候就一起做完，不让你来回等。

11月10日 21:15

壁挂炉位置我看好了，放厨房靠外墙那面。要同时满足四样：燃气、电源、排烟、上下水。

灶台旁边能行不？

离灶远一点，排烟管要能出去，进风也要有。位置定下来才好走管。

我儿子上高中，晚上写作业到十来点，他那间要暖和点。

他那间按 150 取值，单独一组，睡前提前开，半夜关了也不影响。客厅餐厅走一个环路。

11月12日 16:40

管路我画了一下，沿踢脚线上边走一圈，过门的地方走门套上沿，不用砸墙。

不砸墙就好，别给我搞得到处窟窿。

穿墙只在非承重墙上打小孔，装套管，收工给你收口。

两间卫生间都要装吗？

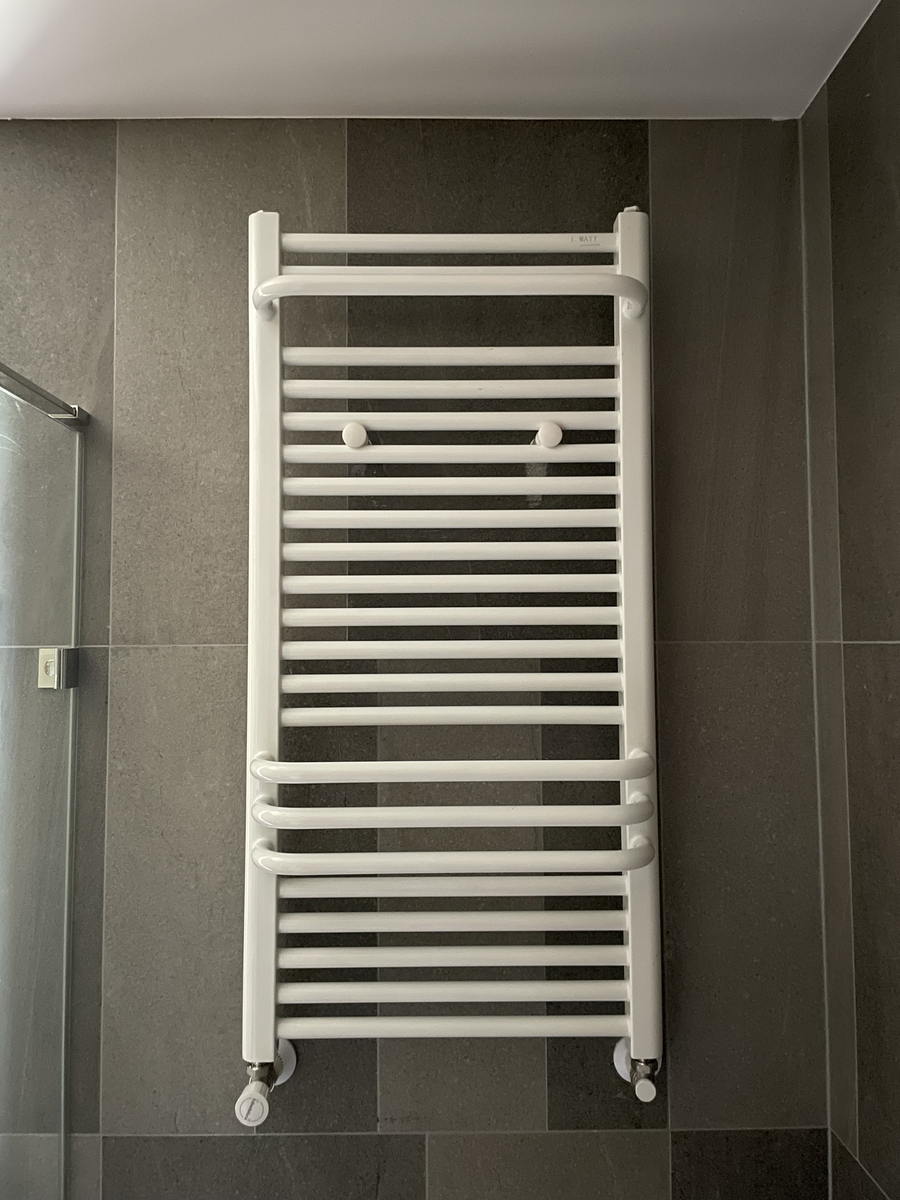

都装，干区墙面上，避开淋浴喷头。冬天上厕所、洗澡都舒服些。

11月14日 17:50

试压做完了，接口不漏。现在点火，一组一组排气，再把每组阀门调平衡。

为啥要调阀门？

管子有长有短，近的那组水跑得快、容易热，调一下预设定，几组温度才齐。

12月22日 20:30

用了一个多月了。晚上回家屋子是温的，儿子写作业那间也暖和，比烧小太阳强。

阴雨天墙里返潮，尽量别频繁关机，温度稳住就行。哪组不热先看排气阀，压力表掉得明显再联系店里。

好，晓得了。

这段沟通确认了哪些事

• 形式取舍：地面与墙面保留，老楼无预留，按明装暖气片从零布管。
• 燃气前提：所在片区已通气、户内有表，确认之后再定热源方向。
• 售后半径：施工方在成都，方案一次到场定死、材料随车一次运抵、试压调试同期完成。
• 取值依据：约 2006 年多层无保温叠加阴湿气候，热指标取中段偏上 130～155 W/㎡。
• 儿子房处理：晚间学习到 22:30 以后，单独一组、睡前提前开。
• 明装走线：沿踢脚线上方与阴角，过门走门套上沿，不砸墙、不动结构。

记录说明：本段摘录勘察、定位与调试三个阶段的沟通要点，用于说明方案的形成过程。 内容已隐去个人联系方式，不构成任何效果承诺；头像为示意图形，与客户本人形象无关。

七、运行表现与使用方式

7.1 湿冷天气下的运行特点

钢制板式散热器以对流散热为主、辐射为辅，热量直接送入室内空气，升温速度比地暖快。 在阴雨多、湿度大的县城住宅里，它更适合「持续、稳定」的运行方式：末端不断向房间补热， 墙体维持在干燥状态，室温在一天里的起伏更小。八个末端各自配恒温阀后， 儿子房可以按学习时段单独设定，客厅餐厅按活动时段调节，不必为了一间房把整屋温度拉高。 这里要说明，以下做法都只在末端类型、位置与设定层面做安排， 实际室温仍与室外温度、门窗开闭和设定高低相关，不作固定温度的承诺。

7.2 费用估算

耗气量与使用方式、设定温度、围护条件都相关。下面按成都居民用气价格做一个量级测算， 只用来判断费用水平，不能等同于实际账单。

八、常见问题（FAQ）

县城里做明装暖气的队伍多不多，会不会没人做？

县城市场的施工力量与主城区不同，做中央空调和家庭采暖的商家相对少，能一次到位上门的更少。 对本项目而言，做法是把方案、材料与调试都压缩在同一次到场里完成， 减少依赖本地队伍配合的环节；日常维护则以远程指导为主。是否在本县有服务点， 因片区而异，建议在勘察阶段就把服务方式问清楚。

家里还没通管道燃气，还能不能装暖气片？

能装，但热源要换方向。管道燃气只在县城部分片区入户，楼栋没通气时， 可用的有电采暖、分体空调、瓶装液化气等，各自对应的用能方式与运行成本不同， 属于适用条件不同，不是简单替代。这类情况要先确定气源或电源， 再谈末端形式与散热器配置，不能照搬通气管道的方案。

施工方在外地，售后多久能到？

施工方在成都，到资中县城单程车程约两个多小时，不能按主城区随叫随到去设想。 本项目的安排是：方案一次到场定死、材料设备随车一次运抵、试压调试在安装同期完成； 质保期内以远程指导为主，配合集中巡检，常用易损件按型号预置。 这里不给具体响应时限，实际到场时间受路况、季节与排期影响。

老楼没有预留采暖条件，管路怎么走？

走明管。没有预留管井与分集水位置时，干管沿踢脚线上方与阴角敷设， 过门处走门套上沿并包护套，穿墙只在非承重墙上打小孔、装套管后收口。 这套住宅没有动地面、没有开槽，墙面和地砖都保留下来， 管路配色尽量贴近墙面，日常使用基本不影响原有布置。

阴雨天是不是更费气？

阴雨天的耗气量通常会高一些。原因不在末端，而在房子：湿度大时墙体与地面持续潮湿， 间歇取暖升温慢，末端要给房间补的热量更多；室外温度偏低、日照少时， 房间本身的热损失也更大。做法是把温度稳住、少做白天关停夜里猛开的操作， 靠持续运行把墙体维持在干燥状态，而不是靠短时高温去冲。

6～7 层步梯房，材料搬运和施工会不会受影响？

有影响，但可安排。本项目是多层步梯房，散热器、管材与壁挂炉都要人工搬运上楼， 工期会因此留出搬运时间；同时管线是随车一次运抵，避免分批到货增加搬运次数。 施工集中在两个工作日内完成，尽量减少对住户日常的影响。

一台壁挂炉又要取暖又要供热水，两间卫生间够用吗？

壁挂炉是按生活热水产率反推功率的，本户选到 26 kW 一档，在该工况下热水产率约 9.8 L/min， 够一个花洒舒适使用。两处同时大量用热水时，水量会互相影响， 这属于多卫住宅的常见情况，可以通过错峰用水来兼顾。 采暖负荷本身只有 12.6 kW 上下，并不构成选型的主要约束。
