锦城世家116㎡住宅明装暖气片采暖系统安装案例

• 116㎡建筑面积
• 3室2 厅 1 厨 2 卫
• 8组板式散热器
• 125~150W/㎡房间热指标（中段）
• 75/50℃设计供回水温度
• 约12.6kW采暖热负荷

项目档案

一、大进深户型的内区房间与采光条件

锦城世家处在金牛区花牌坊一带的老城区，楼与楼挨得近。这套 116 ㎡ 的户型进深偏大， 从南向客厅往里走，要先经过餐厅才到靠里的房间，中段那一片没有直接对外的开口。 白天在餐厅和老人房，常常要开着灯；到了冬天，这两间的阴冷感反而比朝向更让人在意—— 朝南的房间哪怕气温低，晒一会儿也亮堂，靠里的房间则一整天都是暗的。

进深大带来的后果有两处。一处是日照够不到中段：南向的客厅、主卧白天能进一部分阳光， 太阳辐射会替采暖系统分担一部分负荷；越往户型深处走，日照衰减得越快， 到餐厅和老人房这里基本就没有了。另一处是空气流动弱：内区房间没有对外开口， 换气全靠门缝与过道，冬季室外冷空气沿着楼道下沉，容易在这些房间里积聚， 墙面摸上去发凉，靠邻屋漏过来的热量去补，既不可控，也不均匀。

二、多代同住的温度分区设定

段女士 43 岁，做保险经纪，工作日早出晚归；女儿读高中，晚自习结束回到家已过九点半， 回来还要洗漱、写一会儿作业；家里另有一位老人同住，白天基本待在客厅晒太阳。 三代人的作息错开，对温度的需求也不一样——有人要暖和，有人只要不冷； 有人整晚在房间，有人白天根本不在。把这几条叠到一起，得到的不是某一组统一温度，而是一张分房间的分组清单。

三代同住有一个地方容易忽略：不同房间的「体感暖」并不等于同一个室温。 老人白天在客厅活动，身体离地近、活动量小，需要的室温往往比年轻人高一点； 女儿的房间只在夜里用，需要的是回家后能较快升上来，而不是全天保持； 夫妻二人早出晚归，主卧白天可以调低，晚间再提上来。如果全屋用一个设定， 结果通常是有的房间偏热、有的房间不足，使用者只会觉得有的屋热、有的屋不热。

分区能不能落地，取决于每组末端是否可独立控制。本项目在每组散热器进水侧配置恒温阀， 让各房间按需设定，而不是整屋统一开关；同时在总管上按分区留出分组阀门， 便于在调试与运行阶段按分区调整。对这套住宅来说，这一点直接对应使用习惯： 白天只有老人一人在家，只需保留客厅一组与老人房的较低开度； 晚餐后全家陆续到齐，再把主卧、女儿房一并投运。分区与分组两级阀门配合， 才能把「人多、用时不同」这件事落到实处。

三、热负荷概算与散热器配置

本节仍走面积热指标这条路径：房间热负荷（W）＝ 该房间采暖面积（㎡）× 房间热指标（W/㎡）。 热指标在 80～180 W/㎡ 这个区间里按围护结构落位——新建、有外墙保温且外窗用中空玻璃的房子取低段； 围护一般、没做外墙保温的老房子取中段；顶层、北向、临水潮湿或窗墙比偏大的取高段。

锦城世家 2012—2014 年建成，没有外墙保温，属老城区高层里围护条件一般的一类， 热指标因此取中段的 125～150 W/㎡ 逐间取值。落到本户，取中段还有一层与进深有关的理由： 大进深户型里，外围区房间靠日照能补回一部分，取值可以压在中段偏下； 半内区与内区房间没有日照补热，稳态传热虽小，却要由末端主动把室温维持住， 单位面积配置不宜简单往下取，仍放在同一中段区间里。 这样算出的指标，比按建筑热负荷理论值反推的结果要高，原因有两处： 散热器样本上的散热量是在 90 ℃／70 ℃ 工况下标定，而本系统实际按 75 ℃／50 ℃ 运行， 供水温度更低、实际散热量小于样本读数，配置必须放大；加上明装系统没有地面填充层的蓄热， 室温全靠末端即时散热支撑，也要留出余量。

采暖负荷算下来停在 12 kW 上下，壁挂炉却仍要选到 24 kW 级——真正决定功率上限的是洗澡热水，不是采暖。 按冬季进水 7 ℃、出水 45 ℃ 计，温升 38 ℃，代入经验式 「热水产率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 温升（℃）］」， 24 kW 机型在这个工况下的产热水能力约 9 L/min（★工程经验测算）， 大体能满足一个花洒的舒适使用。设备功率由此反推，采暖负荷只占其中一段。

样本散热量对应的是 90 ℃／70 ℃ 的较高工况，本项目落在 75 ℃／50 ℃，传热温差更小， 真实散热能力自然低于样本标注，选型阶段必须按实际工况折算。 也正因为如此，本项目没有一味减少片数来压低配置：片数偏少就需要抬高供水温度去补， 壁挂炉长期处在高负荷上运行，账算下来并不划算。

四、内区房间的负荷修正与末端补强

外围区房间的负荷，主要由外墙传热与外窗渗透决定，取热指标时按围护结构条件估算即可。 内区房间不一样：它没有外墙，稳态传热项反而小，但它没有日照、也没有邻室稳定的对流补热， 靠「少算一点」是维持不住室温的。这就是本项目给内区房间做负荷修正的原因—— 不是把指标抬高，而是不能按「无外墙就取低值」的直觉去取。

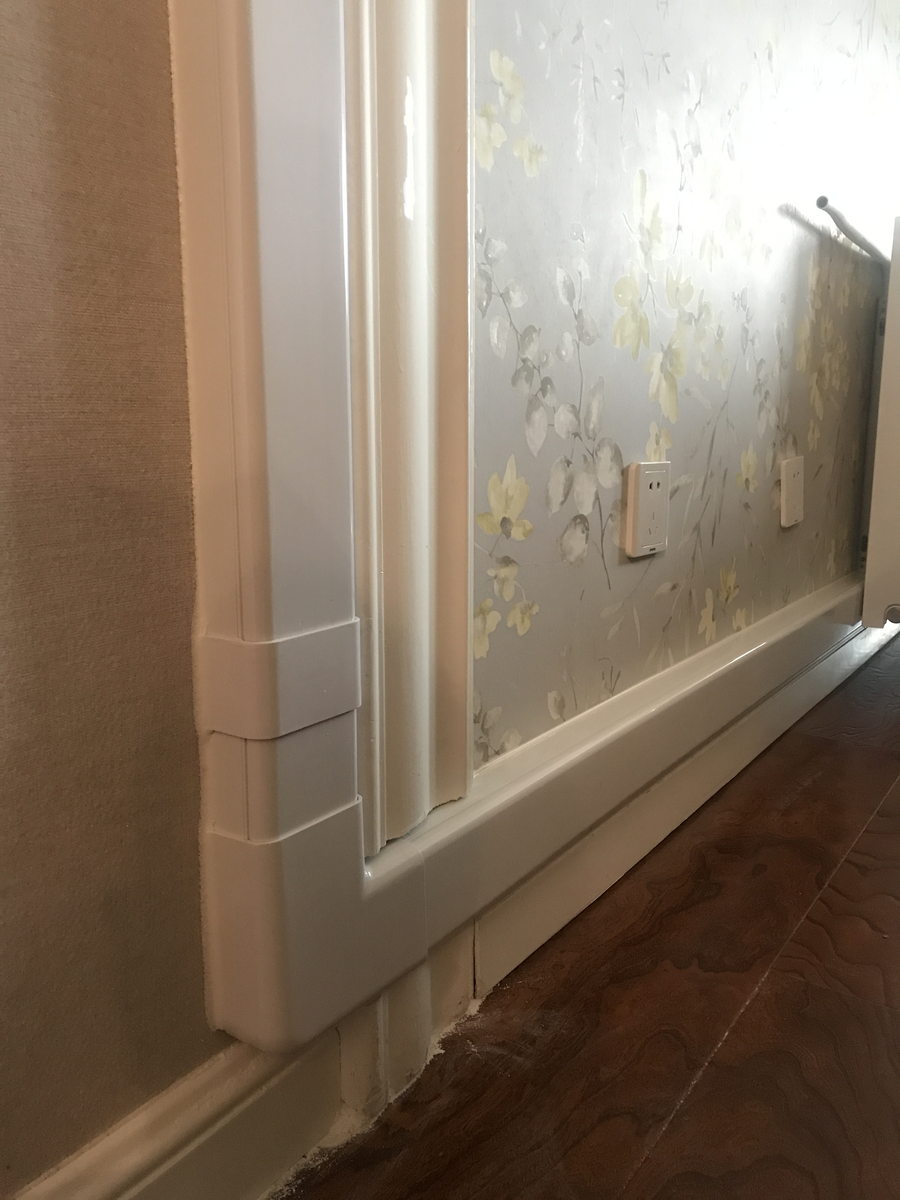

修正落到末端上，就是「独立成组」四个字。餐厅与老人房各自单独设一组散热器， 不与客厅并成一个环路——并环路的后果是两组共用一路水量，客厅那组面积大、需求高， 内区那组往往被带着走，想单独调也调不动。分开成组之后，内区房间按自己的目标温差设定， 不再受邻室影响。

五、施工组织与关键控制点

小区在一环路内的老城区，门口那条巷子不宽，白天货车难进，物业也要求避开早晚高峰。 作业时段因此先于施工工序被确定下来：材料赶早进场，响动作业避开午休与晚间休息。 作业排成两天：第一天做定位、开孔、上挂板与管路敷设，第二天做系统连接、注水打压与调试交底。

六、沟通记录：从勘察到调试交底

整个项目的沟通集中在三个节点上：开头先把「进深大、内区没有对外窗」这条前提讲透， 中间把运输与作业时段、内区末端这两件事定下来，收尾交代分区使用与日常观察的要点。以下为沟通过程摘要。

21:40

‹锦城世家 段女士···

11月5日 21:40

段女士你好，我是四川鼎格舒适家的暖通方案人员。你这边主要是想解决取暖，还是连洗浴热水一块儿换掉？

取暖为主。这房子进深太大，餐厅和靠里那间白天都得开灯，一到冬天就阴冷。

明白了。进深大的户型，靠外的房间还好，越往里越容易积凉气，先得看看哪几间没有对外开口。

餐厅没有窗，靠里那间我准备给我妈住，只有一扇朝天井的借光窗。

这两间就是重点。有外窗的房间靠太阳还能补一部分，没窗的只能靠末端补，不能指望邻屋漏过来的热量。

那这种房间装暖气片管用吗？

管用，但得单独立一组，不能跟客厅并成一个环路，否则连单独调都调不动。

11月8日 20:15

今天上门量了，116 平，三室两厅两卫。老城区，一环路里面，小区门口那条巷子不宽。

量出来怎么样？

我把每间按有没有外窗、朝向、面积分了下。客厅和主卧在南面，你女儿那间朝北，餐厅和老人房在靠里的位置。

老人房是我妈住。她白天基本在客厅，就爱晒太阳，那间确实暗。

所以她那一间单独配一组，晚上回去睡也不至于凉。白天她在客厅，两处可以分开设定，不用一起开。

11月10日 19:05

还有一个现实问题：施工车辆。你们小区在一环路里面，门口巷子窄，白天那一段货车根本进不来。

对，早上和下午放学那会儿堵得厉害，大车停不进去，物业也交代过白天不让进。

所以材料和设备安排早上七点前入场，开孔这类有响动的活儿集中在上午，午休和晚上不动。

这样邻居也不会太受影响。

11月13日 16:30

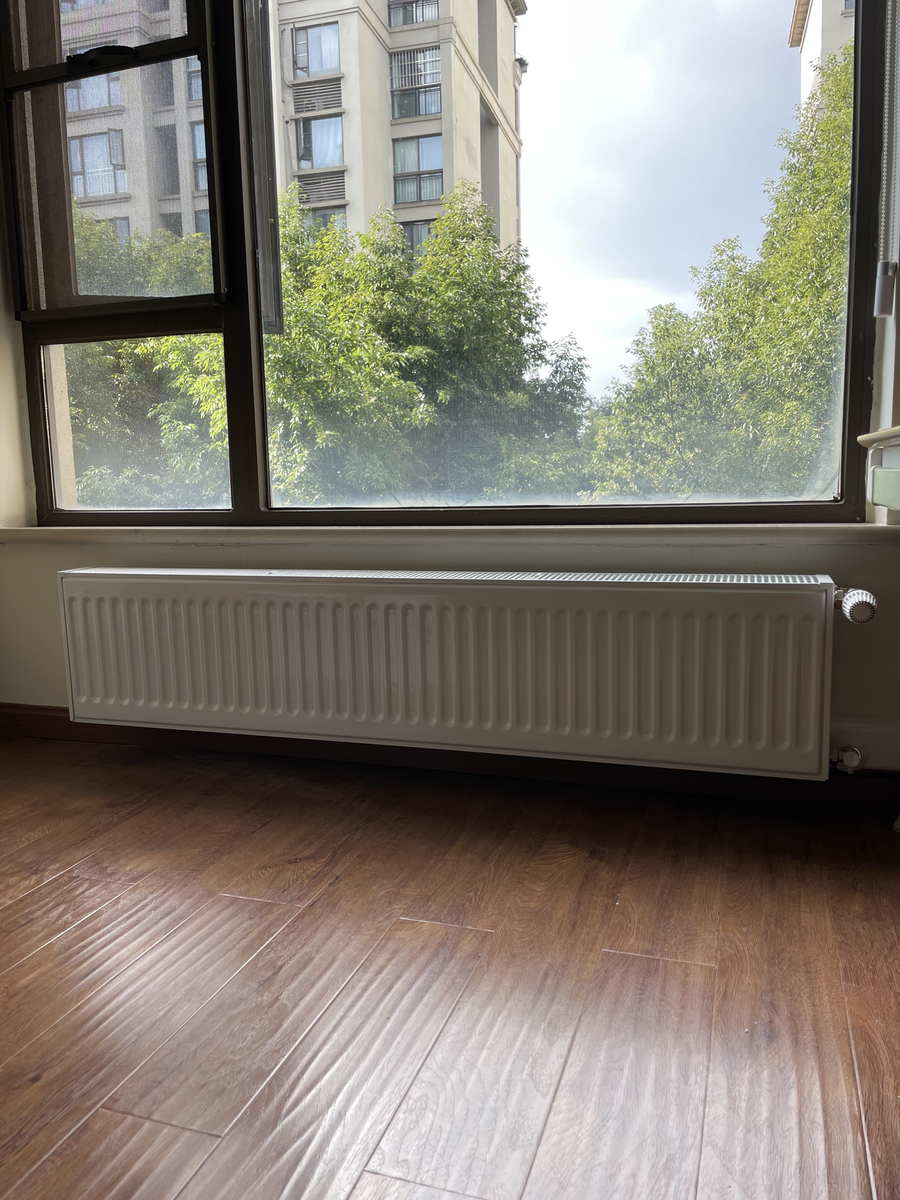

位置定一下。客厅靠南窗那面实墙一组，主卧窗下一组，你女儿那间北窗下一组。

餐厅和我妈那间呢？

餐厅在走廊一侧的实墙放一组，老人房那组放在借光窗下面，避开窗户开合；这两组都单独设恒温阀。

一家人对温度要求不一样，能分开调吗？

每组都能单独调。你女儿晚自习回来晚，她那间按夜间时段设；老人房白天没人，先调低，晚饭后再升上来。

11月15日 17:40

打压做完了，接口没有渗漏。今天点火，一组一组排气，再把每组水量调平。

为什么要调？

管路有长有短，靠锅炉近的那几组水跑得快，容易比别人热；把预设定调一调，几组的温度才拉得齐。

进深这么大，靠里那两间会不会到不了温度？

内区那两间没有外墙散热，反倒不容易掉温；真正要盯的是它没有日照补热，得靠末端主动把室温撑住，所以单独立组。

先用一个采暖季，哪间感觉不合适，再按阀门开度微调。

12月24日 21:20

用了一个多月。餐厅和我妈那间以前一进去就发凉，现在不阴了。

老人房夜里那一段感觉怎么样？

她说比往年强些。女儿那间回来写作业也不冻手了。

风大的时候留意一下外窗的密封；要是哪组不热，先看排气阀，表压掉得厉害就直接找店里。

沟通里敲定的几件事

• 前提条件：户型进深大，餐厅与老人房无直接采光，冬季阴冷是这次的主要处理对象。
• 内区补强：内区房间单独成组、取值不往下压，靠自身末端维持室温，不与邻室并环路。
• 运输时段：一环路内巷道窄，材料赶早入场，靠物业许可时段进出。
• 响动作业：开孔集中在上午，避开午休、晚间与放学高峰。
• 分区设定：按外围区、半内区、内区与使用时段分组，逐组配恒温阀。
• 流量平衡：内区环路偏短易过热，用预设定阀与长环路拉平。

记录说明：本段摘录勘察、定位与调试三个阶段的沟通要点，用于说明方案的形成过程。 内容已隐去个人联系方式，不构成任何效果承诺；头像为示意图形，与客户本人形象无关。

七、运行表现与使用方式

7.1 内区房间与分区运行

钢制板式散热器的散热以对流为主、辅助少量辐射，热量直接进入室内空气，升温比地暖来得快。 对内区房间来说，这一点尤其对路：它没有日照补热，靠的正是末端即时散热把室温撑住， 而临时开、按需开，恰好能贴合一家人的作息。分区设定好不好用，日常一开就能觉出来： 同样一路供水温度，外围区与内区各自设值，朝南的房间不必为了照顾内区而过热， 内区房间也不用迁就使用频率低的房间。

7.2 费用估算

一个采暖季用掉多少气，取决于设定温度、每天开多久，以及房子自身的围护条件。 下面按成都居民用气价格做一次量级估算，只用于估个大概，不能当作实际账单。

八、常见问题（FAQ）

中间的房间没有外窗，装了暖气片能暖起来吗？

能，但要把末端配足、单独成组。内区房间没有外墙，稳态传热量反而比外围区小， 难点在于它没有日照补热、也缺少稳定的邻室对流补热。做法是给它单独设一组散热器， 取值不往下压，按房间的目标温差把室温撑住；靠邻屋串热是撑不住的。

内区房间要不要单独加一组？

建议单独立组。若与客厅并成一个环路，两组共用一路水量，客厅面积大、需求高， 内区那组会被带着走，想单独调也调不动。分开成组之后，内区房间按自己的时段设定， 不受邻室影响，这一点在多代同住的房子里尤其重要。

老城区一环路内，白天能不能进车、什么时候施工？

多数情况下白天货车难进巷口，需按物业许可的时段安排。通行做法是材料赶在早上七点前入场， 大件拆小、分批短驳；开孔这类有响动的工序集中在上午，避开午休与晚间休息时段。 具体时段以小区物业当时的书面要求为准。

一家人温度需求不一样，一个设定够不够？

不够。老人活动量小、常待客厅，需要的室温往往比年轻人高；女儿的房间只在夜里用， 需要的是回家后较快升上来；夫妻二人白天上班，主卧可以调低。做法是每组散热器配恒温阀、 按分区设分组阀门，各房间按自己的时段设定，而不是整屋一个温度。

进深这么大，远端房间会不会不热？

远端不热一般从两处找原因。一处是空气：管路里存了气，散热器会呈现上凉下热，逐组放气就能好转； 另一处是水量分配不均：环路长短不同，靠壁挂炉近的几组走得快、容易偏热，远端流量小则升得慢， 可用恒温阀预设定与主管调节阀把水量调匀。这两步做完仍不理想，再从阀门开度与管路是否通畅上找原因。

没有外墙的内区房间，热指标为什么还按中段取？

内区房间的围护传热项确实小，但取指标不能只看这一项。它没有日照补热， 又要靠末端主动把室温维持住，若照「无外墙就取低值」的直觉去压， 末端就会偏小，只能靠抬高供水温度来补，反而增加壁挂炉负荷。 本项目把它与外围房间放在同一中段区间，取值不低于 125 W/㎡。
