棕竹街5号84㎡住宅明装暖气片采暖系统安装案例

• 84㎡建筑面积
• 3室1 厅 1 厨 1 卫
• 6组明装板式散热器
• 125~150W/㎡房间热指标
• 75/50℃设计供回水温度
• 2天施工工期

项目档案

一、极小面积三室的末端布置矛盾

散热器的惯常落点是外窗正下方的那片墙面，让上升气流贴着玻璃走，把冷空气拦在窗户一带。 这个思路放在宽敞的三居室上没什么难度，棕竹街 5 号这套 84 ㎡ 的房子却是例外。 三间卧室连同厅、厨房、卫生间一起装进 84 ㎡，单间的净面积都不宽裕， 四面墙又被床、衣柜、书桌、沙发轮番占据，留给散热器的往往只剩一小段。 末端装不装得上，看的不是总负荷够不够，而是每一间还剩多少可整片挂墙的空白。

现场逐间量下来，六处需要采暖的房间加起来约 58 ㎡，摊到每一间在 4～20 ㎡ 之间。 单间面积小并不等于好布置：卫生间只有 4 ㎡，能挂的那面还是从湿区里让出来的； 儿子房 9 ㎡ 要同时放下床、书桌和衣柜，三面墙几乎各占其一； 主卧 13 ㎡ 的窗下墙面被床头贴住，可用的只剩床尾那面墙。 这些限制叠在一起，就是本项目必须逐间单独处理的原因。

六间的条件摆到一起，可以看出「房间多、每间小」带来的并不是一个负荷问题，而是一个排布问题： 单间所需的散热量不难算，难的是在一块不大的墙面上把散热器的长度、高度和位置都安排妥当。 本项目采用的思路是把散热器往水平方向铺，而不是往高度上叠—— 低矮加长型号占的高度小，上沿不会顶到窗台或窗帘，胜在长度可调，更适合小房间的窄墙。

• 长度优先：小房间里散热器的可用长度比可用高度更值钱，选型时把长度作为一项条件。
• 贴墙按面：一间房有四面墙，能整片挂的通常只剩一面，布置前先把家具位置核一遍。
• 高度让步：窗台低、有窗帘时用矮型号，别为了单片散热量大而让高型号顶到窗。
• 过道共用：相邻房间的管路尽量合并走向，减少穿墙孔与管路折弯。
• 逐间核算：每间按自己的面积与条件单独取值，不用一个平均数概算到底。

二、可挂墙面的取舍与家具避让

钢制板式散热器的换热路径是：冷空气自底部格栅进入，加热后从顶部排出，形成一股持续上升的气流。 这条通路一旦被家具或窗帘挡住，放热效果就明显走低，住户会觉得这组一直温吞、不顶用。 老两口的家家具多、摆得满，因此本项目在定位阶段做的头一件事， 是把每间房里可能与散热器发生关系的家具逐个列出来，再决定散热器放哪。

避让不是单纯地把散热器挪开，而是重新分配每一面墙的用途。以主卧为例，原有布局是床头靠窗、 衣柜占住里侧，让散热器在一个 13 ㎡ 的房间里很难找到位置； 把散热器改挂床尾侧墙之后，床、衣柜和散热器各自占一面，反而都宽松了。 儿子房的处理方式是把散热器抬到书桌侧上方：桌子仍在原位，散热器从桌面上方贴墙， 既保住了作业区，也没有把桌子挤到走道里。

• 先排家具再排机器：按家具的落位与开合范围画线，剩下的墙面才是散热器的可选区。
• 窗下不是唯一：窗下位置被占时，侧墙、床尾墙、书桌上方都是可行落点，只要核算到位即可。
• 留下检修口：散热器端部阀门与排气阀一侧宜留可操作空间，放气、检修不用挪家具。
• 避开热敏物品：与电视、音响、插线板共用一墙时，散热器与这些物品保持间隔。

这里也要交代一条边界：把散热器移离窗下，意味着它不再直接拦在窗前的冷风路径上， 对窗面冷辐射的补偿作用会减弱，因此移到侧墙或书桌上方的这组，长度要按该房间的条件重新核算， 不能直接沿用窗下位置的原尺寸。本项目对主卧与儿子房两组都做了加长处理，原因就在这里。

三、热负荷概算与散热器配置

概算走的是面积热指标法，把需采暖房间的面积乘以该房间的热指标，得到这一间的热负荷（W）。 热指标随围护结构条件在 80～180 W/㎡ 之间浮动：外墙带保温、外窗为中空玻璃的新建住宅，取低段 80～120； 围护结构一般、边套或者没有外墙保温的老住宅，取中段 120～150； 若再叠加顶层、北向、临水高湿、窗墙比偏大等条件，则取高段 150～180。

棕竹街 5 号建成于约 1990—1997 年，砖混／混合结构，外墙没有保温层，外窗为早年换过的普通推拉窗， 气密性一般；楼栋是 6 层板楼，本户处在中间楼层，既不是顶层、也非整栋的边套。 把这些条件合在一起，它属于「围护结构一般、没有外墙保温的老住宅」这一类， 热指标便取中段的 125～150 W/㎡ 逐间核算。 取中段的理由有两条。其一是散热器的样本散热量在供水 90 ℃ 的标定工况下测得， 本系统供水 75 ℃、回水 50 ℃，实际放热低于样本读数，选型须按工况放大； 其二是明装系统没有地面填充层可蓄热，全靠末端即时放热维持室温，同样要留余量。

采暖端算出来只有 8 kW 上下，壁挂炉却仍落到 20 kW 这一档，推高功率的是洗浴而非采暖。 按冬季自来水 5 ℃、出水 45 ℃、温升 40 ℃ 代入经验式 「热水产率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 温升（℃）］」， 24 kW 的机组在该工况下可产出约 8.6 L/min 的热水（★工程经验测算），够一个花洒从容使用。 换言之，设备功率由洗浴需求倒推，采暖只占其中一部分；这套房子面积虽小，也不能照采暖负荷去选小机器。

由于住户是 62 岁的彭阿姨，本项目在末端配置上还做了一项取舍：不追求片数少、温度高，而是走低温大面积。 同样是满足 8 kW 左右的总散热量，可以让几组小机器在较高的供水温度下工作， 也可以让每组末端面积大一些，在较低的供水温度下工作。 对长时间待在室内、又有关节旧疾的使用者而言，后者更合适： 散热器表面温度低一些，靠墙一侧不易被局部烘烤，室温分布也更平缓； 对老化的砖混墙面来说，供水温度取下限，管路的膨胀应力也小一些。

散热器样本上的标准散热量，测点工况为供回水 90 ℃／70 ℃、室温 20 ℃。 本系统按 75 ℃／50 ℃ 运行，实际温差小于测点，真实放热低于样本读数，选型需按工况折算。 因此本户不采用「片数尽量少、供水温度往上顶」的做法—— 那会让壁挂炉长期处在高负荷，与低温大面积的思路相背。

四、砖混薄墙的固定方式与开孔限制

老楼的墙体不是一堵，而是几堵：承重的外墙与内横墙多为实心砖砌， 户内隔墙有的是薄砖墙、有的是空心或多孔砖，梁柱则是混凝土。 散热器挂板受的是竖向剪力与向外拔出两个方向的力，能不能固定牢，取决于挂板背后是哪种墙体。 1990 年代建的砖混住宅，这几类墙往往还在同一套房里交替出现，因此固定方式要一面墙一面墙地区别对待。

开孔的数量与位置，是老楼明装工程里另一个需要克制的环节。砖混结构的承重墙原则上不作横向剔槽， 管路穿墙尽量走非承重隔墙与门洞上方；确需穿承重墙时，孔径按管路外径控制， 位置避开窗过梁、梁底与墙角的应力集中处，孔口用套管保护并由非燃材料填塞。 墙内是否有早年暗敷的线路，在 1990 年代的砖混楼里很难从图纸上判断， 因此本项目在每一处拟开孔的位置，都先用探测工具扫一遍再下钻。

• 先探后钻：每个孔位下钻前先扫墙，确认无暗管、无钢筋再施工。
• 能少不多：管路走向优先借用门洞与隔墙，减少承重墙上的开孔数量。
• 孔必有套：穿墙处一律加套管，管路与孔壁不直接接触，避免长期摩擦。
• 挂板贴实：挂板与墙面贴合后再上紧，空隙处用垫片调平，防止受力集中在个别锚栓上。

五、施工组织与关键控制点

工期按两个工作日排布：第一天做划线、家具挪位与遮蔽、开孔穿墙、挂板固定与管路； 第二天做系统连接、注水打压与点火交底。 房子在 6 层无电梯的老楼里，设备与管材都要人工搬上楼，材料进场单独占了一段时间。 楼上楼下多是住了几十年的老邻居，开孔集中在一个白天时段做完，并约定避开午休与夜间作业。

六、沟通记录：从上门勘察到调试交底

这个项目的沟通落在三个节点上：开头把房子能挂什么、用什么能源讲清楚， 中间把「房间小、家具满」这个难点逐间落实到位， 收尾把低温运行与日常观察的要点交底。以下为沟通过程摘要。

20:15

‹棕竹街5号 彭阿姨···

彭阿姨你好，我这边负责这套房子的采暖，这次是想把冬天取暖解决一下？

对。八十年代的老楼，冬天阴冷，我膝盖是老寒腿，晚上起夜踩地砖都是凉的。

家里现在是用电暖器，还是空着？

以前用那种电暖器，电线老了我也不敢一直开，怕跳闸。

明白。房子能不能动地面和墙面？

不动，地砖和墙都留着。就是屋里家具多，怕是没地方挂。

这点正好要现场看。84 平做三室，房间多、每间都小，挂散热器的地方得一间间找。

11月2日 20:40

量回来了。客餐厅 20 平，主卧 13 平，儿子那间 9 平，还有一间小书房 7 平，厨房和卫生间加起来 9 平。

就这么点房子，能挂几组？

按六处房间配六组。位置不够的地方，用低一点、长一点的型号，往横里铺。

主卧那面墙，床头正好贴着窗下，能挂吗？

挂不了，得挪到床尾那面墙。儿子房间书桌占着一面，就往书桌上方挂。

11月4日 10:20

再确认一遍用电。老楼线路是几平方的？

我也不知道，好多年前的线了。

那暖气不走电，用燃气壁挂炉，暖气片走水。电这块只留一个炉子的插座。

白天只我一个人在家，一直开着气费顶得住吗？

不用整天全开。每组都带恒温阀，白天留下客餐厅和主卧，其余调低；晚上你儿子回来再一起开。

施工的时候灰大不大？楼下邻居年纪也大，怕吵。

11月9日 09:15

开孔只在非承重隔墙上做，集中安排在一个时段，粉尘用吸尘器跟机收。墙面是砖混老墙，挂板用适合砖墙的锚栓，孔位先探再钻。

那就好，别把墙打坏了。

水压这块按规范做试压，稳住了才接炉子。

11月11日 16:40

打压做完了，接头都没渗。接着点火，一组一组放气，再把阀门逐个调匀。

为什么要一组组放气？

管里有空气，散热器会上面凉下面热。放干净了整组才均匀。

12月20日 20:50

用了一个多月，屋里不阴冷了，我膝盖晚上起来也没那么凉。

夜里温度别往下调太多。你九点前休息，客餐厅可以提前一个小时调低。

儿子周末回来，那两间怎么开？

回来前一晚把儿子那间先开上，明装散热器起温很快。

这段沟通确认了哪些事

• 形式取舍：地面与墙面均保留，不走地暖，确定为明装暖气片，管路走踢脚线上方与阴角。
• 取暖能源：老楼电线老化，取暖不走电，改用燃气壁挂炉带散热器，电只供壁挂炉与照明。
• 末端排布：84 ㎡ 三室共六处房间，按每间可挂墙面逐间定长定高，不够处用低矮加长型号。
• 家具避让：主卧从窗下改到床尾墙，儿子房抬到书桌上方，逐间与家具开合范围对齐。
• 墙体固定：砖混老墙先探后钻，用适配砖墙的锚栓固定挂板，孔位避开门窗角部与过梁。
• 运行时段：白天留客餐厅与主卧，儿子房周末前单独开启，夜间只保主卧。

记录说明：本段摘录勘察、定位与调试三个阶段的沟通要点，用于说明方案的形成过程。 内容已隐去个人联系方式，不构成任何效果承诺；头像为示意图形，与客户本人形象无关。

七、运行表现与使用方式

7.1 低温大面积运行特点

钢制板式散热器的换热以对流为主、辐射为辅，热量直接进入室内空气，起温速度明显快于地暖。 本户走的是低温大面积路线，供水温度取下限、末端面积留得足，运行中有两点体会： 一是同一供水温度下散热器表面不那么烫，靠墙坐着、路过时不会有明显的烘烤感； 二是室温分布更平缓，远端墙角与门口附近的温差比小面积高温配置要小。 对老寒腿的使用者来说，地砖表面温度会随室温一起抬起来，起夜踩上去不再是凉的。

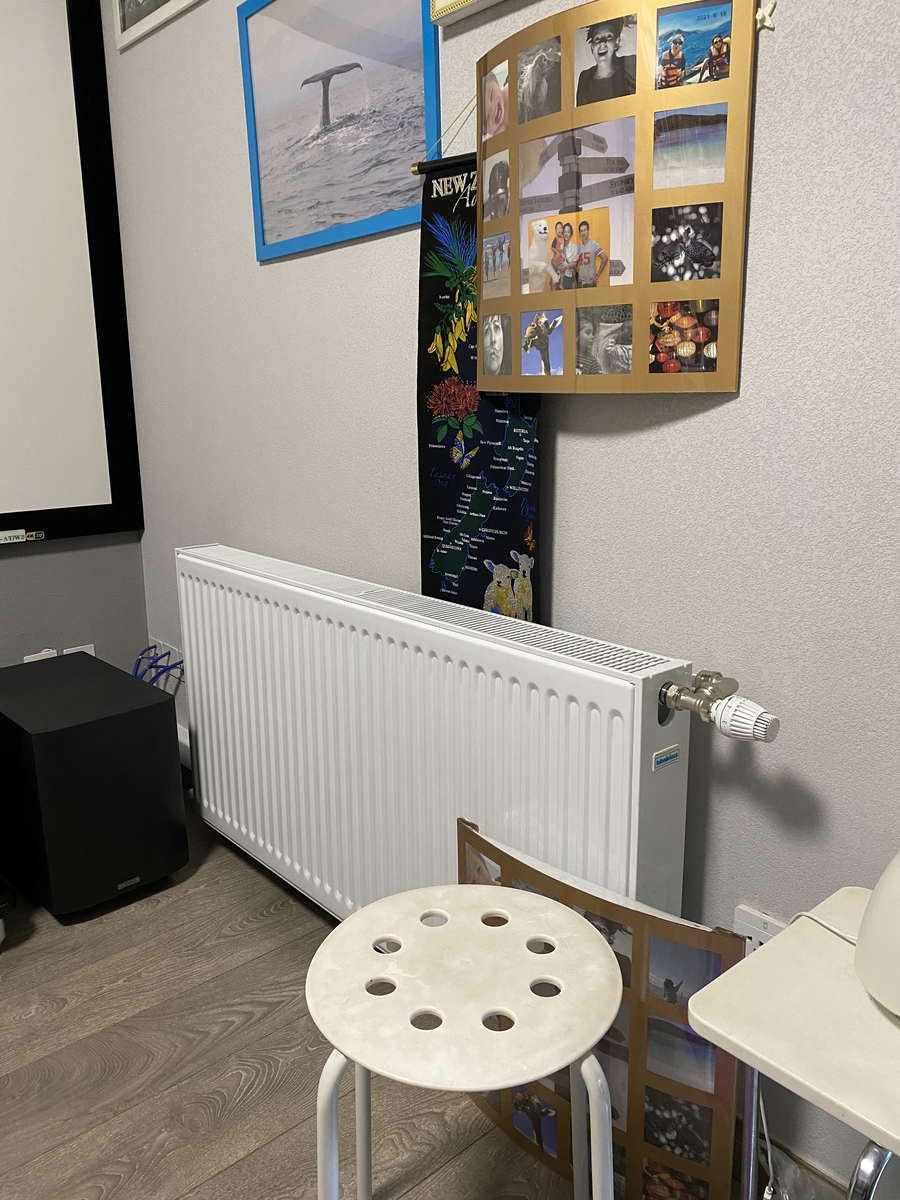

分区与分组的配合，在这套房子上比在图纸上更直观。六组散热器进水侧各配恒温阀， 客餐厅、儿子房、主卧分设环路，白天不必整屋投运，晚间再把该开的打开。 散热器起温快，使用前提前半小时开启即可，不必像地暖那样长时间预热。

7.2 费用估算

燃气用量与使用习惯、设定温度、外围护条件都挂钩。下面用成都居民用气价格做一次量级测算， 仅用于把握费用水平，与实际账单不是一回事。

八、常见问题（FAQ）

84 ㎡ 做成三室，每个房间都小，散热器还挂得下吗？

挂得下，但要逐间单独安排，不能按统一尺寸往上套。这套房子的做法是先量每间能整片挂墙的长度， 再按长度反推选型：客餐厅与主卧用加长型号，儿子房抬到书桌上方，厨房利用门后那一段空墙。 单间面积小并不意味着布置省事，关键是先把可挂墙面的长度摸清楚，再谈每间配多大散热量。

家具摆得满，散热器怎么和家具避开？

先把家具的落位与开合范围画出来，剩下的墙面才是散热器的可选区。床尾墙、书桌上方、沙发侧墙 都可以作为落点；窗帘下摆与散热器上沿留出不少于 100 ㎜ 的间距，衣柜与散热器之间隔出对流缝。 移到侧墙或书桌上方的那一组，长度要按该房间条件重新核算，不能沿用窗下位置的原尺寸。

老楼是砖混墙，挂散热器会不会挂不住？

要看挂板背后是哪种墙。实心砖承重墙密实，用适配砖墙的膨胀螺栓即可； 薄隔墙要改用对拉螺栓或加背板分散受力；空心砖、多孔砖墙则选翼型锚栓。 共同的要求是每个孔位先探后钻，避开暗管、钢筋与窗过梁，挂板贴实后再上紧，把受力分散到各个锚栓上。

老人长时间在家，为什么用低温大面积配置，而不是少装几组更省？

少装几组会让末端面积偏小，为了达到同样的室温，往往要把供水温度抬高，靠更烫的散热器去补， 结果是散热器表面温度高、室温分布不匀，长时间待在屋里反而不舒服。 低温大面积是让每组末端面积大一些、供水温度取下限，室温更平缓，对老化的砖混墙面也更温和。 两种做法都能供暖，是本项目按使用者的作息与身体状况做的取舍。

老楼电线老化，暖气片和用电取暖比差在哪？

差别主要在能源与线路负荷。明装暖气片由燃气壁挂炉供热，采暖不走电，家里只需要为壁挂炉留一个插座， 不再叠加多台电暖器的用电负荷。地暖、电暖器与暖气片适用的条件不同， 对电路条件一般的老楼而言，不增加用电负荷是这套系统被选中的一项原因，而不是对其他方式的评价。

邻居担心施工粉尘和噪声，怎么安排？

老楼楼板传声明显，本项目把开孔集中在同一个白天时段完成，并约定避开午休与夜间作业。 开孔位置优先选非承重隔墙，粉尘用吸尘器跟机收；家具就近挪位并加盖防尘膜，当日复原。 管路沿踢脚线上方与阴角敷设，穿墙处加套管，减少对墙体的动作。

装完以后某一组不热，先看哪里？

低温大面积配置对积气与分流比较敏感，先看两种情况。其一是气堵：注水后上部存气， 会让散热器上头凉、下头热，逐组放一次气通常就能缓解； 其二是分流不均：管路有长有短，近端容易偏热、远端偏凉，需要把阀门开度重新调一遍。 两样都排除了，再查阀门本身与管路是否堵塞。
