融城理想106㎡住宅明装暖气片采暖系统安装案例

• 106㎡建筑面积
• 3室2 厅 1 厨 2 卫
• 8组板式散热器
• 125~150W/㎡房间热指标
• 28kW壁挂炉功率
• 11.0kW采暖热负荷

项目档案

一、原有供暖经验与分户采暖的预期交底

公婆原本生活在有集中供暖条件的地区，习惯的是一个采暖季里整屋持续供暖、室温长期稳定的使用方式。 迁来成都帮忙带孩子之后，两位老人常挂在嘴边的一句话是「屋里比外面还冷」，整个冬天在家都穿着羽绒服。 尹女士 38 岁，在连锁药店做店长，早 8 点出门、晚上 20:00 前后回家；白天家里是公婆和一个上幼儿园的孩子； 洗浴集中在晚上，公婆和孩子先洗，夫妻二人排在后面。把这几件事摆在一起，就能看出这一户的需求并不只是「装不装得暖」。

老人整冬穿着羽绒服，原因不在房子里有没有「装好」，而在使用方式与原来不一样。 集中供暖与分户采暖是两套不同的运行逻辑：前者按固定采暖季统一供热，室温相对恒定； 后者由住户自己决定什么时候开、开多久、哪几个房间开，室温随室外温度、设定值与围护条件一起变化。 如果不在开工前把这件事讲清楚，住户很容易按旧经验去判断，装完之后反而觉得「和以前不一样」。 本项目因此把预期交底单列为项目的第一步，用在沟通与设定上，而不是靠末端去追。

• 住户结构：五口人，公婆与学龄前孩子全天在家，用热时段被拉长。
• 预期差异：原有经验是整屋持续供暖，分户系统按需启停，两者判断标准不同。
• 交底重点：把时段、费用、热水三件事在开工前说清，减少装完之后的落差。
• 安装前提：地面与墙面保留，走明装，不改动原有装修。

二、采暖与生活热水负荷的叠加核算

这一户的热水需求比一般三口之家重。五个人的洗浴集中在晚间，公婆、孩子、夫妻先后使用， 两间卫生间各有一个花洒，中间间隔短。选壁挂炉不能只看采暖负荷，而要同时核算采暖侧与热水侧， 取两者中的较大值来定功率。本项目算下来，把功率推上去的是生活热水，不是采暖。

热水产率的估算沿用经验式：热水产率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 温升（℃）］。 取冬季自来水约 7 ℃、出水约 45 ℃，温升按 38 ℃ 计，28 kW 的机器在该工况下热水产率约 10.5 L/min（★工程经验测算）。 这个数够一个花洒舒适使用；如果两间卫生间同时把水量开大，两边会互相影响，这是即热式壁挂炉的固有特点， 属于适用条件的不同，选型本身化解不了，只能靠错峰用水或把先后顺序拉开。

还要交代采暖与热水之间的关系。壁挂炉是即热式的，进入洗浴用水时，采暖循环会短暂让位， 洗完再回到采暖。这一点在五口之家、晚间连续洗浴的工况下会被放大：洗浴时段相对集中， 采暖末端的散热在这段时间里会有一段起伏。明装散热器升温较快，短时让位之后能较快回到原有状态， 但这里只描述运行方式，不对具体室温作承诺。真正的做法，是把洗浴时段适当拉开，并把采暖的设定稳住。

三、热负荷概算与散热器配置

概算走的是面积热指标法：把某个房间要采暖的面积，乘以该房间对应的热指标，就得到这个房间的热负荷（W）。 热指标并非恒定，需要按围护条件在 80～180 W/㎡ 的范围内取值——外围护有保温、外窗为中空玻璃的新建住宅，取偏低的一档； 围护做法一般、外墙没有保温的老住宅，取居中一档；若再遇上顶层或北向、外窗占比明显偏大、日照时数偏短等情形，才继续往高的一档移动。

融城理想这一户约 2007 年竣工，小高层、板塔结合，外墙未做保温层，外窗也是普通做法，围护条件只能算中等； 再加上楼间距一般、冬季有效日照时数偏短，取中段下限显然不够，本项目把热指标定在 125～150 W/㎡ 之间逐间取值。 之所以比按围护传热推算出的理论值要高，有两层原因：其一，散热器样本上的散热量是以 90 ℃／70 ℃ 的供回水为条件标定的， 而本系统在 75 ℃／50 ℃ 下运行，温差条件不同，实际散热量达不到样本读数，配末端时要把这部分放大； 其二，明装系统没有地面填充层来蓄热，室温全靠末端即时补热，需要留出一定余量。

采暖负荷算下来在 11.0 kW 上下，壁挂炉却要选到 28 kW 一档，把功率推上去的是生活热水而非采暖。 一台机器要同时满足「房间够暖」和「五个人洗澡够用」两件事，而后者的瞬时需求明显更高， 所以功率按热水侧定，采暖侧只占其中一部分。反过来，如果只按采暖负荷挑一台小功率的机器， 冬天洗澡就会明显不够用。

样本上的标准散热量，是以供回水 90 ℃／70 ℃、室内 20 ℃（温差 64.5 K）为条件测出来的； 本项目在 75 ℃／50 ℃ 下运行，温差条件低于标定，样本读数不能直接照搬，必须按实际工况折算。 因此配末端时不会为了片数好看而往小里压——片数压小了，就得把供水温度往上抬去补， 一台还要兼顾洗浴热水的机器会长时间处在高负荷上，既不经济，也不利于稳定运行。

四、日照时数偏短带来的负荷修正

融城理想约 2007 年竣工，是板塔结合的小高层，17 栋、约 11 层。楼层不算高， 但楼间距一般，冬季太阳高度角低，正午前后真正能照进室内的时数偏短， 南向房间能借到的太阳得热比开阔地块的同类房子少。日照得热相当于一份「天然补贴」， 这份补贴少的时候，房间自身要靠末端补的热量就要相应增加，取值时不能想当然地把南向调低。

把日照条件与朝向叠起来逐间看，取值就更清楚。北向、基本没有直射日照、又整天有人的公婆房， 取值要在中段里靠上；南向的客厅与主卧虽然朝向好，但受日照时数偏短影响，也不下调到中段下限； 内区的餐厅、厨房与卫生间则按使用特点单独微调。这样安排，是让每个房间的末端与该房间的实际热需求对上。

• 日照：约 11 层小高层、楼间距一般，冬季有效日照时数偏短。
• 取值：南向不因朝向而下调，全户落在中段 125～150 W/㎡。
• 侧重：北向且全天有人的公婆房取值靠上，约 148 W/㎡。
• 使用：日照受限时，靠设定与运行时段来补，而不是指望白天把房间晒热。

五、施工组织与关键控制点

本项目安排两个工作日：首日完成保护、定位、开孔、挂板与管路敷设；次日完成壁挂炉安装、系统连接、注水打压、调试与交底。 家里白天有老人和孩子，需要开孔的房间错峰腾空，其余房间照常使用，因此现场作业按户内实际作息安排。

六、沟通记录：从上门勘察到调试交底

这个项目的沟通集中在三处：开头把「原有供暖经验与分户采暖的差别」讲清， 中间把热水需求与日照取值两件事定下来，收尾把运行方式与日常观察要点交底。以下为沟通过程摘要。

21:05

‹融城理想 尹女士···

11月2日 21:05

尹女士你好，我这边是四川鼎格舒适家，负责暖通方案。你这套房子主要想解决取暖，还是连洗澡热水一起考虑？

取暖为主。公婆过来帮带孩子，他们那边冬天一直是整栋楼供暖的，来了这边说屋里比外头还冷，整天穿着羽绒服。

这种落差很常见。那边是集中供暖，一个冬天室温都稳着；这边做的是分户采暖，按需开关，用起来不一样，得先把差别说清。

那能不能像他们以前那样，一整个冬天都开着不关？

可以开得久，但分户系统没有那种常年恒定，白天没人的房间一般会调低，靠设定和运行时段来找平衡。

11月4日 19:40

今天上门量了，106 平，三室两厅两卫。楼是 2007 年的小高层，17 栋、大概 11 层，有电梯。

楼层不高，是不是日照还行？

楼层是不高，但楼间距一般，冬天能晒到的时间偏短，南边房间借到的太阳热量比空地少，取值时我会把这个算进去。

我公婆住哪间好？

北边那间给他们。没直射、又整天有人，热指标我往上取，148 左右。你们主卧和儿童房按正常来。

公婆晚上跟我说，洗澡水有时候不够用。

家里几间卫生间？平时洗澡怎么安排？

两间。都挤在晚上，公婆和孩子先洗，我和老公在后面。

那就按五个人连续洗浴来核算。热水这块需求比取暖还大，机器功率主要看它。

11月6日 20:15

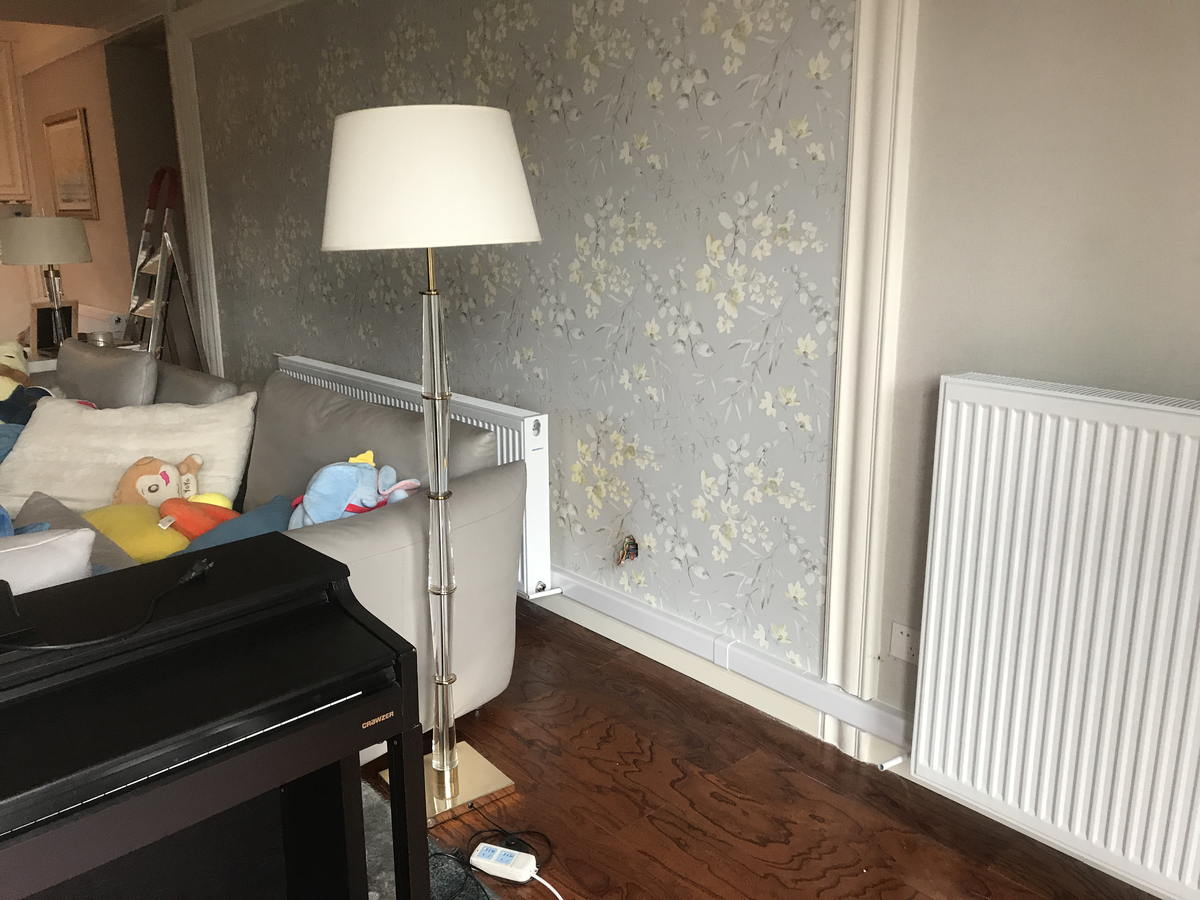

位置定一下。客厅那组放外窗一侧实墙，避开窗帘；公婆房放北窗下面，跟床头错开；孩子房放书桌侧面。

他们以前那套是老式的，能像那样一直热着吗？

供暖方式不一样。这边是一组一组单独调，白天公婆和孩子在，就把客厅和他们那两间开着，没人的先调低，晚上你们回来再调上来。

11月8日 17:30

打压做完了，各处接口都没渗漏。现在开始点火，一组一组把空气排掉，再逐组校准阀门。

阀门还要挨个调吗？

管路长短不一样，离得近的那组水跑得快、容易先热，预设定调一调，几组升温才匀。

水温一般设多少合适？

供水这块设计的是 75 度进、50 度回。平时看室温调恒温阀就行，别老去拧锅炉上的温度。

12月20日 21:20

用了一个月，公婆在家不穿羽绒服了，晚饭后也愿意在客厅坐。洗澡水晚上也够用。

人多洗澡就错开一点，别两间同时开大水量。哪一组温度上不来，先看看排气阀；压力表掉得明显，就联系店里。

这段沟通确认了哪些事

• 预期交底：公婆原有整屋持续供暖的经验，与分户按需启停不同，开工前先对齐。
• 形式取舍：地面与墙面保留，确定走明装暖气片，不改动原有装修。
• 热水核算：按五口人晚间连续洗浴核算，功率由热水侧反推，定为 28 kW。
• 取值依据：2007 年无保温小高层叠加日照偏短，热指标取中段 125～150 W/㎡。
• 公婆房处理：北向、全天有人，取值靠上约 148 W/㎡，按稳定设定配置。
• 运行方式：白天留客厅与公婆房，晚间家人回来再一并投运，洗浴时段适当错开。

记录说明：本段摘录勘察、定位与调试三个阶段的沟通要点，用于说明方案的形成过程。 内容已隐去个人联系方式，不构成任何效果承诺；头像为示意图形，与客户本人形象无关。

七、运行表现与使用方式

7.1 五口之家的用热与用水平衡

钢制板式散热器的散热方式以空气对流为主，辐射所占比例较小，因此房间升温比地暖直接，启动后短时间就能感到温差。 对这套五口之家来说，真正要平衡的是「用热」和「用水」两件事：白天公婆与孩子在家， 客厅和公婆房需要保持运行；晚间家人陆续回来，各房间一并投运；洗浴集中在晚间， 采暖会有一段时间让位给热水。八个末端各自配恒温阀之后，每间房可以按用途单独设定， 不必为了照顾公婆房而把整屋温度一起拉高。需要说明的是，下面的安排只涉及末端形式、安装位置与设定方式， 真正到手的室温还取决于室外气温、门窗开闭和设定高低，本页不对具体温度作出承诺。

7.2 费用估算

用气多少，和运行方式、设定高低、房子本身的围护条件都有关系。下面借用成都居民用气价格做一次量级测算， 仅用于估个大概，不能当成实际账单来看。

八、常见问题（FAQ）

为什么不能像集中供暖那样整个冬天一直开着？

分户采暖与集中供暖是两套运行逻辑。集中供暖按固定采暖季统一供热，室温相对恒定； 分户壁挂炉由住户自己掌握启停与设定。整套房子当然可以长期运行， 但白天没人用的房间通常会调低，靠设定与运行时段去找平衡，而不是像集中供暖那样全屋定温。 把这一点在开工前对齐，使用起来才不会按旧经验去比对。

五口人，晚上洗澡热水够不够用？

本户按五口人晚间连续洗浴核算，壁挂炉选到 28 kW 一档，该工况下热水产率约 10.5 L/min， 够一个花洒舒适使用。两间卫生间同时把水量开大时，两边会互相影响， 这是即热式壁挂炉的固有特点，属于适用范围，而不是选型能消除的问题； 把先后顺序拉开、错峰使用，就能兼顾。

老人整天穿羽绒服，是不是暖气没装好？

不能这么简单判断。公婆原有的经验是整屋持续供暖、室温长期稳定，判断标准与分户采暖不同； 分户系统的室温随设定、室外温度与围护条件一起变化。项目能做到的，是把公婆房按北向、全天有人来配足， 并把使用方式交代清楚。是否「够暖」，还与设定值与开关习惯有关，不作固定温度的承诺。

日照时间短的房子，末端要不要加大？

要往取值上多留一点。日照得热相当于一份天然补贴，楼间距一般、冬季有效日照时数偏短时， 这份补贴变少，房间要靠末端补的热量相应增加。本项目的做法是南向房间不因朝向而下调， 全户按中段 125～150 W/㎡ 取值，再把北向、全天有人的公婆房单独抬一档。

水温设多少合适？

系统按设计供回水 75 ℃／50 ℃ 运行，供水温度控制在 GB 50736—2012 第 5.3.1 条规定的 85 ℃ 以内。 日常使用不必频繁去拧壁挂炉上的温度，靠每组散热器进水侧的恒温阀按室温调节更方便， 也更容易在不同房间之间拉开差别。

公婆那间全天有人，怎么开比较合适？

全天有人的房间按稳定设定来配更合适，不宜随家中无人时段一起调低。 本项目把公婆房单独设一组、单独配恒温阀，取值也按北向、全天有人的情形靠上取， 白天它与客厅保持运行，其余房间调低，兼顾舒适与用气。

一台壁挂炉又要取暖又要供洗浴热水，会不会顾此失彼？

会有先后关系，但不等于顾此失彼。即热式壁挂炉进入洗浴用水时，采暖循环会短暂让位， 洗完再回到采暖。本户热水侧瞬时需求高于采暖侧（采暖约 11.0 kW），功率按热水侧定为 28 kW， 采暖侧本身留有余量；明装散热器升温较快，短时让位之后能较快回到原有状态。
