时代晶科113㎡住宅明装暖气片采暖系统安装案例

• 113㎡建筑面积
• 3室2 厅 2 卫

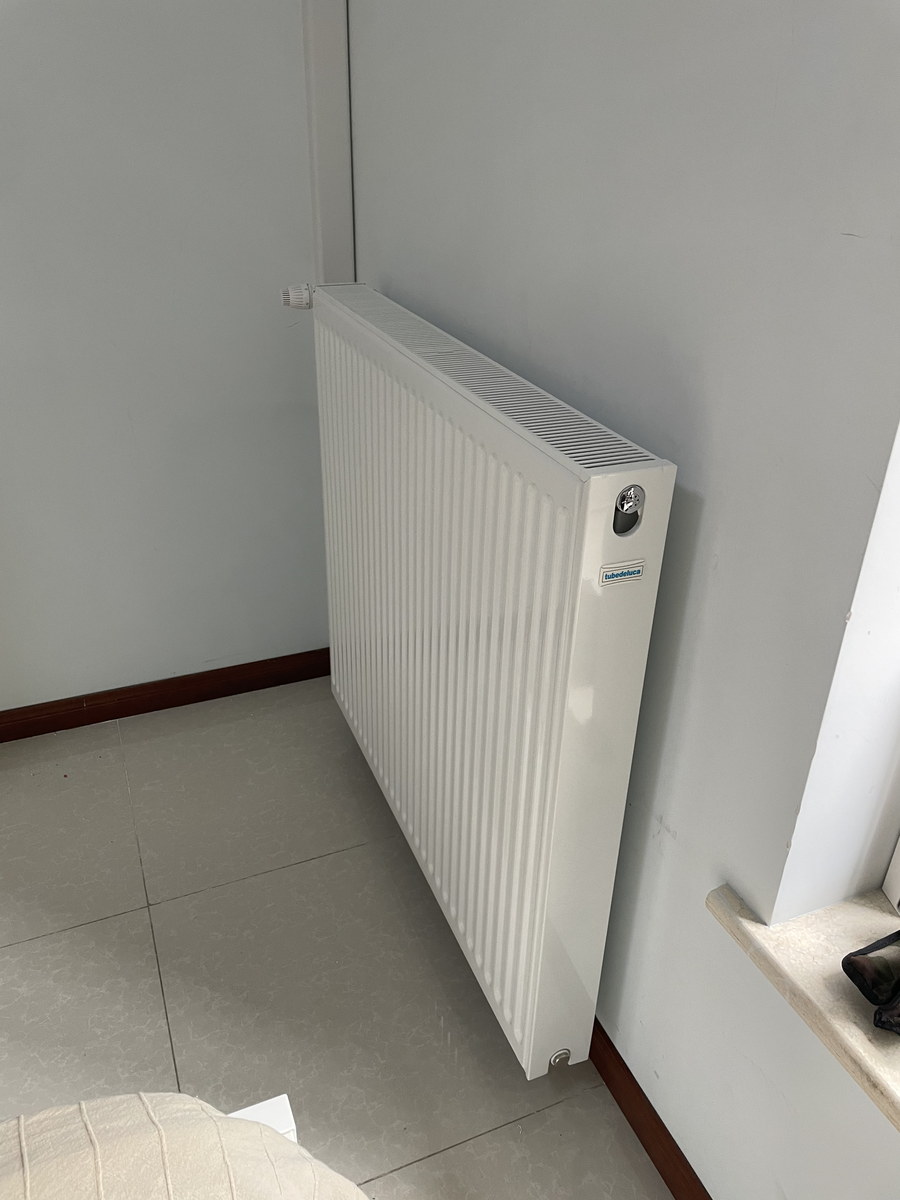

• 8组板式散热器
• 125~145W/㎡房间热指标（中段）
• 75/50℃设计供回水温度
• 约11.0kW采暖热负荷

项目档案

一、临街高噪声住宅的设备位选址

时代晶科这一户要处理的不是「暖不暖」，而是「吵不吵」。楼房 2009 年竣工，塔楼 20 到 34 层，住户所在单元临街， 白天车流不断，夜里也有一层来回的车声底子。孩子两岁，睡觉轻，原来那台空调外机运行时就已经让一家人犯难。 在这样的房子里加装设备，声源放在哪里，往往比设备选什么牌子更要紧。

先分清声从哪来。散热器本体几乎没有可动部件，运行中主要靠自然对流，发出的声响很有限； 真正要盯住的是壁挂炉，运行时风机、水泵与燃烧三处都会有声音。噪声有两条传播路径： 一条是空气传播，穿过门窗与墙体的缝隙传到别的房间；另一条是固体传播， 设备振动经挂点、支架传进墙体，再顺着结构跑到相邻房间。后一条更麻烦—— 把设备贴在卧室那面墙上，振动几乎是直接传过去的，听起来比实际的声压更清楚。 所以选位的方向很简单：让热源离卧室远一些，中间多隔几道墙。

位置定了，还得把「怎么连上去」这一步做细。设备声与振动不只从本体发出， 管路、支架和穿墙处同样是传播环节：水管直接顶在墙上，水泵的振动就会顺着管壁走； 支架刚性固定在墙面，风机的高频振动也会传进墙体。这个项目的做法是在设备与墙体之间、 管路与支架之间都留出缓冲，把刚性接触改成有弹性的连接，让振动在到达墙面之前先被卸掉一部分。

• 选址原则：热源放到离卧室远的一侧，中间隔开客厅等房间，拉长固体传声的路径。
• 本体处理：设备底脚加减振垫，挂装支架与墙面之间垫隔振垫。
• 管路处理：接口用柔性连接段，管卡内衬橡胶，走管避开卧室侧墙面。
• 边界说明：上述做法能减弱传到卧室的运行声，但受楼层、风向与关窗情况影响，不作绝对承诺。

二、中高层的冷凝水排放与排烟路径

这一户在塔楼的中高层，设备挂到阳台，紧接着有两个必须落实的管路问题：一台冷凝式壁挂炉运行时会产生冷凝水， 要接管道排掉；燃烧产生的烟气要经烟管排到室外。两件事都涉及穿墙、出水口和外立面， 一旦位置定错，改动成本不低，因此要和设备位一起在开工前想清楚。

冷凝水来自烟气中水蒸气的凝结，呈酸性，量不算大，但不能任其滴落——直接排在墙面或地面会留下痕迹， 冬天还容易结冰。可行的做法是就近接入室内排水点，管道保持一定坡度，中途设存水弯隔断异味， 末端接入下水。若设备位附近确实没有可用的排水点，再考虑中性化处理或加装冷凝水提升装置。

排烟是另一条关键路径。这类炉子多为强排平衡式，燃烧用空气取自室外，烟气也排往室外， 同轴烟管一进一出。烟管出口要伸到室外并留出足够的净空，避开本户与邻户的窗、进风口和新风取风口， 也不能把烟气排进楼道的公共区域。出口加防雨罩，防止雨水倒灌与鸟巢堵塞， 烟管全程不得被遮挡，检修口要留出来。

• 冷凝水：来自烟气凝结，带酸性，须经管道排入下水，不能任其滴落。
• 坡度与存水弯：排冷凝的管道带坡度敷设，中途设存水弯隔断异味，冬季注意防冻。
• 排烟出口：伸至室外，避开邻户窗户与进风口，加防雨罩并保持通畅。
• 路径复核：冷凝水与烟管都要穿墙，位置在开洞前与物业、住户一起核定。

三、热负荷概算与散热器配置

概算采用面积热指标法，即热负荷（W）＝ 需采暖房间面积（㎡）× 房间热指标（W/㎡）。 热指标并非定值，要按围护条件在 80～180 W/㎡ 之间取值：外墙有保温、外窗为断桥铝中空玻璃的新建住宅取低段； 围护做法一般、外墙没有保温的住宅取中段；无保温再叠加顶层、北向或窗墙比明显偏大的情形，才继续往高段移动。

时代晶科 2009 年竣工，属塔楼式住宅，外墙未做外保温，外窗做法一般，围护条件只能算中等； 房子又临街、楼层偏高，门窗缝隙处仍有一定渗风。综合这几项，本项目把热指标定在 125～145 W/㎡ 之间逐间取值。 这个取值高于按围护传热推算的理论值，原因有两处：其一，散热器样本上的散热量按供回水 90 ℃／70 ℃ 标定， 本系统在 75 ℃／50 ℃ 下运行，温差条件不同，实际散热量低于样本读数，配末端时须放大； 其二，明装系统没有地面填充层蓄热，室温靠末端即时补热，需要留出一定余量。

采暖负荷算下来在 11 kW 上下，壁挂炉却要选到 24 kW 一档，把功率推上去的是生活热水而非采暖。 取冬季自来水约 7 ℃、出水约 45 ℃，温升按 38 ℃ 计，用经验式 「热水产率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 温升（℃）］」估算， 24 kW 的机器在该工况下热水产率约 9.1 L/min（★工程经验测算），差不多够一个花洒舒适使用。 可见设备功率主要由洗浴需求反推，采暖只占其中一部分。

样本上的标准散热量，是在供回水 90 ℃／70 ℃、室内 20 ℃（温差 64.5 K）条件下测得的； 本项目在 75 ℃／50 ℃ 下运行，温差条件低于标定，样本读数不能直接照搬，须按实际工况折算。 因此配末端时不会为了片数少而往下压——片数压小了，只能把供水温度往上抬去补， 一台还要兼顾洗浴热水的机器会长时间处在较高负荷上，既不经济，也不利于稳定运行。

四、物业对外立面的统一要求

时代晶科是有统一外立面管理的楼栋，外挂设备、烟管与外墙管线都在物业的管理范围内。 这类要求的出发点通常是整体观感：颜色统一、位置规整、不得随意在墙面开洞或拉线。 对住户来说，这意味着设备位与烟管出口不能只按户内方便来定，还要先看物业允许放在哪。

落实的办法是在开洞之前把能外露的部分逐项核对：烟管出口允许在什么位置、外露段用什么颜色、 冷凝水管是否允许贴外墙排放、外机与管线的走向有无限制、是否需要提交报备。 这几项确认之后，户内定位才有意义；反过来先开洞再补手续，往往要返工。 需要说明的是，物业的具体规定会随时间调整，实际以当时的书面要求为准。

• 先核后干：外立面能放什么、放在哪、什么颜色，先向物业核实，再定户内位置。
• 出口位置：烟管出口按物业允许的区域设置，避开邻户窗口，并加防雨罩。
• 管线观感：外露管段颜色按统一色号处理，冷凝水接入室内下水、不贴外墙排放。
• 手续配合：由住户提交报备，施工方配合说明施工内容，批复之后再动工。

五、施工组织与关键控制点

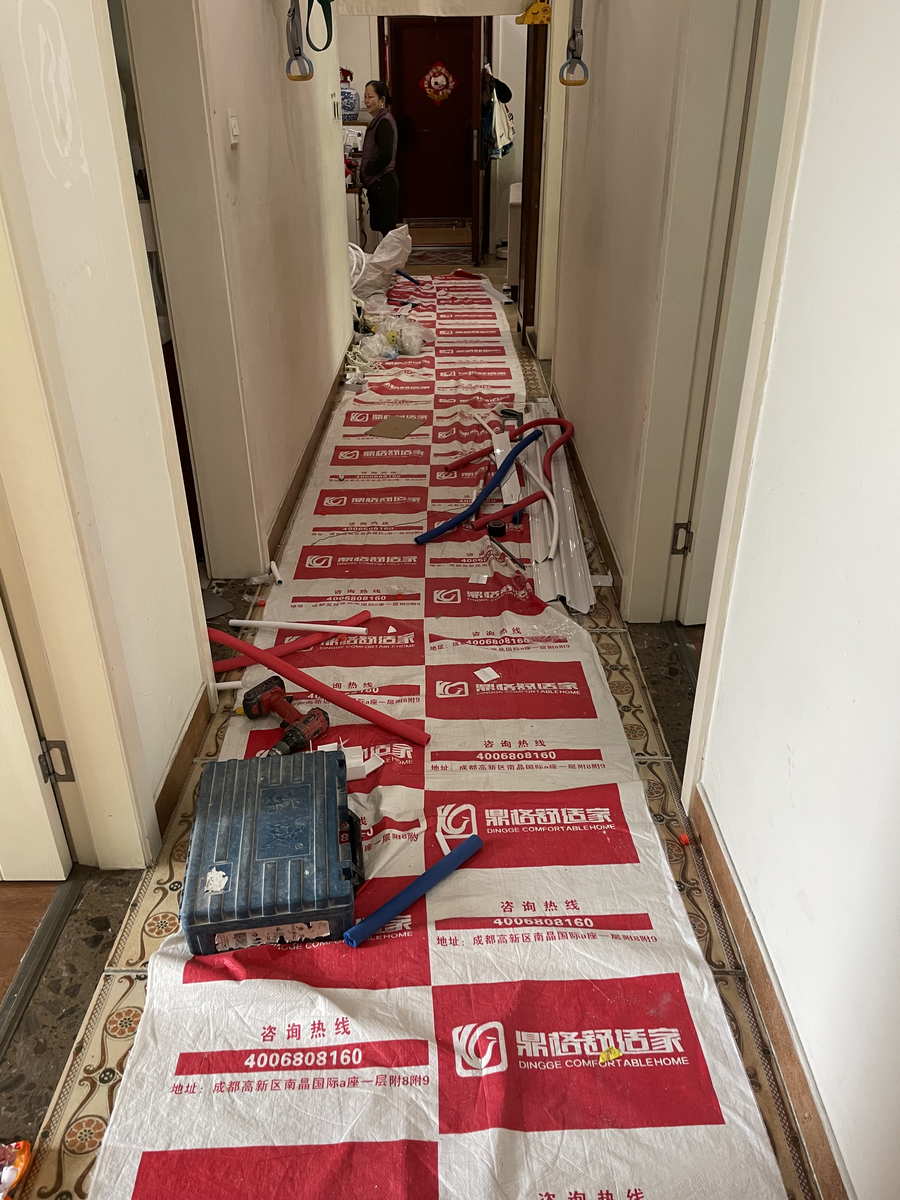

本项目安排两个工作日：首日完成保护、定位与设备位确认，随后开孔、上挂板与管路敷设； 次日完成系统连接、注水打压、调试与交底。家里住着两岁的孩子，白天要休息， 因此有声响的工序尽量集中，一次做完，不来回反复。

六、沟通记录：从勘察到调试交底

这个项目的沟通集中在三处：开头把「孩子睡觉轻」这条前提讲清，中间把设备位、冷凝水与排烟路径定下来， 收尾把夜间运行与日常观察要点交底。以下为沟通过程摘要。

22:05

‹时代晶科 龙先生···

11月8日 22:05

龙先生你好，我这边是四川鼎格舒适家，负责暖通方案。你这套房子是想解决取暖，还是连洗澡热水一起换？

取暖为主。房子临街，晚上车一直跑，声音不断，原来的空调外机也吵。

我家孩子才两岁，睡觉特别轻，有点动静就醒。

明白。那这次加设备，位置会比设备本身更关键——锅炉放在哪，直接关系到孩子那屋能不能睡得踏实。

11月10日 20:40

今天上门量了，113 平，三室两厅两卫。塔楼，二十多层，有电梯。

我担心的就是锅炉一响，孩子那间听得见。

锅炉的运行声主要来自风机、水泵和燃烧。放在贴着卧室墙的位置，声音会顺着墙传过去。

那放哪合适？

放得离卧室远一点。你家厨房外面接生活阳台，中间隔着客厅，是几处位置里比较靠外的。

阳台能装吗？会不会占地方？

能装。锅炉本身不大，挂墙上，阳台的洗衣位不受影响。底脚和支架我做减振处理，管路也不走卧室那面墙。

11月12日 19:30

还有两件事要跟你对一下：一是冷凝水往哪排，二是烟管从哪出去。

冷凝水是什么？

这种炉子烧气会产生冷凝水，带一点酸性，得接管道排掉，不能直接滴在墙上。

那排到哪？

就近接厨房下水，管子带坡度，中间做存水弯，冬天注意别冻住。烟管走外墙出去，出口避开楼上楼下的窗户。

物业那边有说法吗？

外立面是统一的，烟管位置和颜色要按物业的要求来。我先把位置报一下，批了再开洞。

11月14日 16:20

位置定一下。客厅靠窗那面实墙放一组，主卧窗下放一组，孩子那间放书桌侧墙、跟床头错开。

孩子那间要单独装吗？

要。他九点就睡，跟睡前那段时间错开设定，单独一组、单独配恒温阀。

我偶尔在书房加班到半夜，那间呢？

书房也单独一组，按你加班的时段调。你在客厅待到十一点，客餐厅这两组照常开。

11月16日 17:50

打压做完了，接口没见渗漏。今天点火，一组一组排气，再把每组水量调平。

夜里到底能不能听出声音？

设备在阳台这头，卧室在另一头，中间隔着客厅，运行声传到卧室会弱一些。具体感受跟楼层、风向、关窗情况都有关，这块我不做绝对的说法。

行，我先听听看。

12月20日 22:30

用了一个多月。孩子那屋夜里基本听不到炉子的动静，他最近睡得比以前稳。

临街那面窗，风大的时候留意外窗密封情况。哪组温度上不来先看排气阀；压力表掉得明显就联系店里。

明白了，谢谢。

这段沟通确认了哪些事

• 前提条件：临街、孩子两岁睡觉轻，新增设备的运行声是这次的主要顾虑。
• 设备位：热源放到阳台靠外一侧，与两间卧室之间隔开客厅，拉长传声路径。
• 减振降噪：底脚与支架加减振垫，管路接口做柔性连接，走管避开卧室侧墙面。
• 冷凝水：带酸性，就近接入室内下水，管道带坡度、设存水弯，冬季防冻。
• 排烟路径：烟管穿外墙，出口避开邻户窗户与进风口，加防雨罩并保持通畅。
• 外立面：烟管位置与颜色按物业要求，先报备后开洞。

记录说明：本段摘录勘察、定位与调试三个阶段的沟通要点，用于说明方案的形成过程。 内容已隐去个人联系方式，不构成任何效果承诺；头像为示意图形，与客户本人形象无关。

七、运行表现与使用方式

7.1 夜间运行与噪声控制

钢制板式散热器以对流散热为主，靠自然循环把热量送到室内，本体没有转动件，运行中发出的声响很有限； 需要留意的仍是壁挂炉一侧。设备放在阳台靠外一侧、与卧室隔开客厅之后，传到卧室的运行声来源主要变成空气传播， 固体传播被减弱；再叠加底脚减振垫、支架隔振垫与管路柔性连接，振动沿结构的传递也被削掉一部分。 孩子 21:00 就寝，睡前把儿童房调上来、夜间保持稳定设定，是这一户日常使用的重点。 这里要交代边界：以下安排只涉及设备位、减振做法与设定方式，实际听到的声音大小还与楼层、风向、 关窗状态有关，本页不对具体分贝或「完全听不到」作出承诺。

7.2 费用估算

用气多少，和运行方式、设定高低、房子本身的围护条件都有关系。下面借用成都居民用气价格做一次量级测算， 只用于估个大概，不能当成实际账单来看。

八、常见问题（FAQ）

夜里设备声大不大？

要分两处看。散热器本体靠自然对流，没有转动件，运行声很有限；声响主要来自壁挂炉的风机、水泵与燃烧， 以及它的位置。本项目把设备放到阳台靠外一侧、与两间卧室之间隔开客厅，并在底脚、支架和管路接口上做减振与柔性连接， 把传到卧室的运行声压低一部分。实际听到多少与楼层、风向、关窗状态有关，这里不作绝对承诺。

锅炉能不能放到阳台？会不会占地方？

能放，而且对临街、卧室离得近的房子常常是好选择。阳台靠外，与卧室之间隔着客厅等房间， 传声路径被拉长。设备本身不大，挂装后阳台的洗衣位通常不受影响； 前提是阳台有可用的排烟与排水条件，并且外墙开洞位置符合物业要求。

冷凝水流到哪里去了？

冷凝水来自烟气中水蒸气的凝结，呈酸性，量不大但不能任其滴落。做法是就近接入厨房或阳台的下水， 管道带坡度敷设、中途设存水弯隔断异味，末端排入下水；设备位附近没有可用排水点时， 再考虑中性化处理或加装冷凝水提升装置。冬季还要注意防冻与防倒坡。

排烟管会不会影响邻居？

只要出口位置处理得当，影响可以控制在较小范围。烟管采用强排方式，出口伸至室外， 避开本户与邻户的窗户、进风口和新风取风口，也不把烟气排进楼道等公共区域；出口加防雨罩， 防止雨水倒灌与堵塞。具体出口位置既要符合设备安装要求，也要符合物业对外立面的规定。

临街房间要不要做特殊处理？

临街的噪声底子高，新增设备的运行声容易被衬得更明显，所以位置选择要更讲究。本项目把热源放到远离卧室的一侧， 并在设备与墙体、管路与支架之间做减振连接。此外，外窗的密封状态也值得留意，风大时可自查胶条与安装缝， 对明显缝隙做修补。这些做法能减弱传到室内的声音，但不能把外界的噪声降到零。

物业对外立面有要求怎么办？

先把能外露的部分逐项核实：烟管出口允许在什么位置、外露段用什么颜色、冷凝水管是否允许贴外墙、 是否需要报备。核实清楚再定户内位置、再开洞。本项目由住户提交报备、施工方提供施工内容与位置说明， 批复后才动工；物业规定会随时间调整，实际以当时的书面要求为准。

暖气片本身运行时会响吗？

散热器本体没有转动部件，正常运行中比较安静。可能出现的声音多与系统状态有关： 管路里积气时会有水流声，逐组排气即可；水流速度过快时管壁会有轻微响动， 可通过阀门预设定把流量调匀来缓解。这几步处理完仍不理想，再检查阀门开度与管路是否存在异常。
