成都中海城南1号185㎡大平层中央空调安装案例:末端布置

发布日期 :2020.06.17 浏览次数 : 6712 鼎格舒适家官网
四川鼎格舒适家为成都高新区锦城大道中海城南 1 号一套 185 ㎡ 大平层住宅完成家用中央空调(多联机)安装。 该住宅 2012 年竣工,为板式高层、两梯两户结构,本次改造将室内机全部改为吊顶内暗装的风管式室内机, 客餐厅采用长条形送风口与吊顶一体化处理。 按建筑面积概算冷负荷为 14.8~22.2 kW,逐间分配后室内机总容量约 15.0 kW; 冷凝水排水管坡度按不小于 8 ‰、存水弯水封不小于 50 mm 控制(GB 50243—2016 第 9.3.7 条)。
  • 185㎡建筑面积
  • 板式高层建筑形式
  • 多联机+风管机系统形式
  • 14.8~22.2kW概算冷负荷
  • 长条形风口客餐厅末端处理

项目档案

本项目基本信息(与文末档案一致)
项目名称中海城南 1 号 185 ㎡ 大平层家用中央空调安装系统形式多联机 + 风管式室内机(暗装)
楼盘地址成都市高新区 锦城大道 199 号室内机形式风管式室内机,吊顶内暗装
建筑面积185 ㎡设计室温夏季 26 ℃
建筑形式板式高层,两梯两户送回风方式侧送下回;客餐厅采用长条形风口
建筑年代2012 年竣工施工周期随装修进度分阶段进场
施工单位四川鼎格舒适家记录时间施工 2020 年 6 月

一、大平层做中央空调,难点在哪里

185 ㎡ 的板式高层、两梯两户,户型本身规整,但大平层有几个固定难点: 单一开敞空间面积大,一处末端覆盖不到远端; 层高在装修吊顶之后会被进一步压缩,室内机与风管必须在有限的吊顶空间里排布; 以及多个房间共用一套室外机时,各房间的负荷差异需要靠分区与风量调节来消化。

该住宅 2012 年竣工,本次为改造性施工:原有分体空调拆除, 室内机全部更换为吊顶内暗装的风管式室内机。 改造类项目的特殊性在于吊顶大多已经做过,室内机不能随意增加吊顶下沉量, 因此末端形式与吊顶做法必须一起定。 想先知道大致造价与可行性的,可以直接获取配置与报价方案。

需求归纳:不动既有吊顶造型、客餐厅要求末端不显眼、 各房间需要独立可调、冷凝水排放不能出现渗漏隐患。 这四项共同指向「风管式室内机 + 长条形风口」的做法。

二、室内机形式与吊顶的关系

中央空调室内机常见的形式有两类:直接向室内送风的嵌装式, 以及通过风管接风口的风管式。两者的差别不在制冷能力,而在与吊顶的配合方式。

两类室内机形式与本项目的匹配情况
对照项嵌装式室内机风管式室内机(本项目采用)
吊顶下沉量需要在房间内形成局部下沉区可沿吊顶造型走管,下沉量集中在风管路径上
送风方式直接向房间送风,射流方向固定经风管接风口,风口位置与形式可按装修调整
与吊顶造型配合需要单独处理局部造型风口可与吊顶线条一体化
送风射程受安装位置限制可通过风口形式与角度调整覆盖范围
检修要求吊顶对应位置设检修口吊顶对应位置设检修口

风管式室内机的代价是风管本身占空间,且风管越长、阻力越大。 因此室内机的位置要在「离服务区域近」和「有合适吊顶空间」之间取平衡, 这也是本项目先定吊顶方案、再定室内机位置的原因。

三、长条形风口:客餐厅为什么这样做

客餐厅连通的区域如果只用一个常规风口,近处风感强、远处感觉不到, 这是大平层常见的送风问题。长条形风口的思路是把出风面沿房间长边展开, 让气流以较低的单位面积风速覆盖更大范围。

长条形风口的处理要点
要点做法目的
风口长度按房间长边方向布置,与吊顶线条平行扩大覆盖面,降低单位长度出风速度
与吊顶关系风口面板与吊顶面齐平,缝隙均匀视觉上成为吊顶的一部分
送回风布置送风口与回风口分开设置,避免气流短路保证气流能到达房间远端
风管接入风管与风口之间用保温软接,接口密封减少漏风与结露风险
检修条件对应位置预留检修口后期清洗与检修无需拆吊顶

本项目现场照片见下图,拍摄于吊顶封板之前的隐蔽阶段。

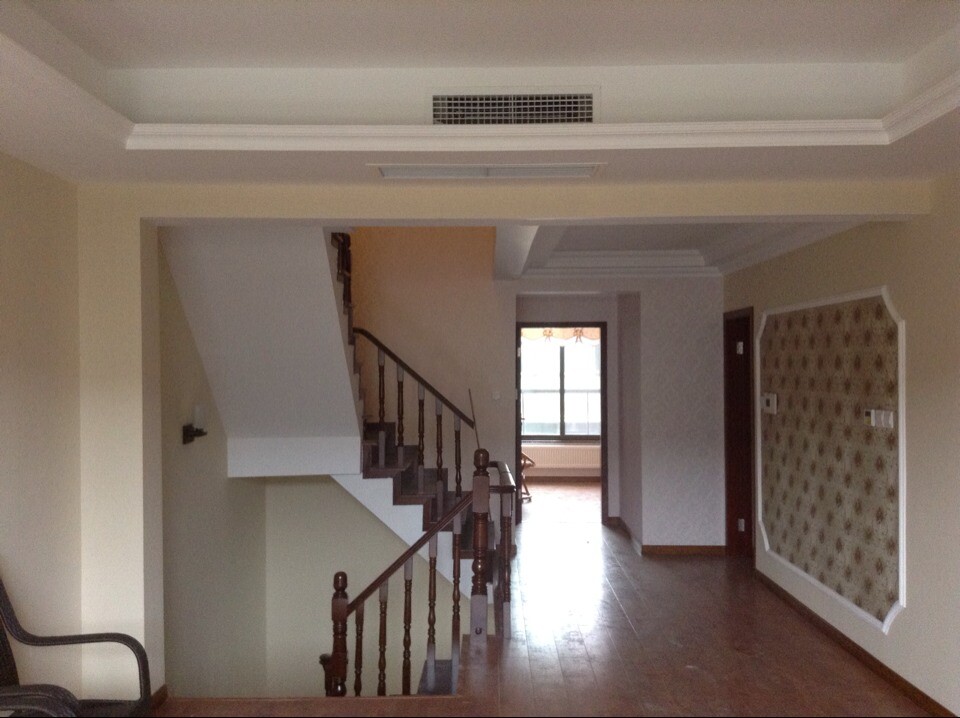

中海城南1号185㎡住宅中央空调安装现场:过道吊顶内室内机与送风口
现场实拍:过道与楼梯间上方吊顶,风管式室内机吊装在吊顶内侧,送风口与吊顶面齐平,管路沿吊顶内敷设。

四、冷凝水排水与保温处理

中央空调的后期故障里,冷凝水相关的比例不低,而且大多与安装做法直接相关。 这部分内容看不见,验收时又必须逐项确认。

冷凝水与保温的做法要求
项目要求依据与原因
排水管坡度不小于 8 ‰GB 50243—2016 第 9.3.7 条;坡度不足会导致排水缓慢、积水
存水弯水封不小于 50 mmGB 50243—2016 第 9.3.7 条;水封不足会让室外异味倒灌
冷凝水管保温全程连续,接口不留断点管壁结露会滴水到吊顶内,造成吊顶返潮
冷媒管保温同样全程连续,接头处单独包覆保温断点会形成结露与冷量损失
排水试验吊顶封闭前做灌水或通水检查确认排水通畅、接口不渗不漏

五、末端布置与逐间配置

大平层的房间用途差异明显,末端配置按「使用时段是否一致」来判断能否合并。 客餐厅连通的区域使用时段一致,可以合并考虑;卧室的使用时段各自独立,需要单独控制。

逐间末端配置(面积为设计阶段估算)
区域面积(约)概算冷负荷(约)末端形式与风口
客厅38 ㎡5.7 kW风管式室内机,长条形送风口
餐厅20 ㎡3.0 kW与客厅合并考虑,长条形风口延伸段
主卧26 ㎡3.9 kW风管式室内机,条形风口
次卧(2 间)合计 32 ㎡4.8 kW各自独立配置
书房16 ㎡2.4 kW按房间面积配置
厨房与生活阳台不设末端—按使用习惯不纳入空调范围
口径说明:上表按 150 W/㎡ 的概算指标分摊,用于说明末端配置的思路, 不是逐间的精确冷负荷计算。精确值需按围护结构传热系数、朝向、窗墙比逐间核算, 并按 GB 50736—2012 的夏季空调室外计算参数取值。 室内机容量应按各房间负荷与同时使用系数综合确定,本页不涉及品牌之间的性能比较与排名。

六、与业主的沟通记录

中央空调的沟通难点在于效果在使用时才体现得出来,而吊顶一封就无法更改。 因此本项目的确认动作全部前置到吊顶施工之前,围绕风口位置、检修口与冷凝水路径展开。

08:52
‹城南 1 号 王先生···
四川鼎格舒适家
你好,我是四川鼎格舒适家的暖通顾问。你留言咨询中央空调,先了解下房子的面积和房型。
城南 1 号,185 平,板楼,两梯两户。以前家里一直用一台中央空调,用了十几年,这次换大房子还是想装中央空调。
四川鼎格舒适家
两梯两户的板楼,梁位和机位条件都比较好。现在是毛坯还是已经在装修了?
正在装修,吊顶还没做。
四川鼎格舒适家
那时间正好。中央空调的室内机和管路都要藏进吊顶,必须在吊顶封板之前把管路和试验做完,晚一步就得改吊顶。
这个我知道,所以先定空调。客厅和餐厅是连在一起的,进深挺大。
6月8日 10:30
四川鼎格舒适家
上门量过了。客厅加餐厅连起来差不多 65 平,一台室内机的话远端送不到。建议客厅、餐厅各放一台,两台配合出力。
两台会不会一台常用一台不用?
四川鼎格舒适家
会有主次。平时开客厅那台为主,餐厅那台设高一点或者关掉。所以两台的温控面板要单独设,不能并在一个面板上。
明白。风口我想做成那种一条长条形的,跟吊顶平齐。
四川鼎格舒适家
可以做,但有两个前提。一是送风口和回风口要分在吊顶两边,挨太近风刚出来就被吸回去;二是风口不能正对灯槽,也不能被窗帘盒挡住。
灯槽是有的,在哪边留风口?
四川鼎格舒适家
风口避开灯槽内侧,往外侧挪一点。位置定了我出个吊顶叠图,你拿去跟装修师傅对。
6月10日 15:12
叠图看了,可以。
四川鼎格舒适家
好。还有一件事提前说:室内机每台旁边要留检修口,尺寸够手伸进去操作。回风口够大的话可以跟检修口合并,不够就得单独开。
那就并在一起吧,看着干净些。
6月20日 17:40
四川鼎格舒适家
管路走完了,正在保压,压力表读数没掉。冷凝水管坡度按不小于 8‰ 做的,存水弯水封 50 毫米。
保压要几天?
四川鼎格舒适家
按厂家技术文件执行,稳压期间读数不能下降。这个记录会留给你,铺板之前你过来看一眼再封。
6月22日 11:20
上去看过了,管路走得挺顺。
四川鼎格舒适家
那你确认可以封板,后面就装风口、面板,再抽真空、按液管长度补冷媒。
6月27日 20:05
四川鼎格舒适家
调试完了。七台机器逐台试过,进出风温差正常,排水通畅。客厅餐厅两台一起开的时候,客厅那台出力明显大一些,符合设计。
长条风口看着还行,跟吊顶是一条线。晚上客厅开到 26 度,声音比原来那台小。
四川鼎格舒适家
风管机的机身藏在吊顶里,噪音主要剩风口的风声。风口风速设计得不高,所以听着比较轻。

这段沟通确认了哪些事

  • 进场时机:装修中、吊顶未封板,明确中央空调必须在封板前完成管路与试验。
  • 末端分配:客餐厅连通空间采用两台室内机协同出力,温控面板分开设置,避免并联控制。
  • 风口形式:采用长条形风口,并明确送风与回风分侧布置、避开灯槽与窗帘盒两项前提。
  • 检修口:每台室内机一侧预留检修口,尺寸满足手动操作,可与回风口合并。
  • 隐蔽验收:保压检漏与冷凝水通水试验在封板前完成,客户到场确认后才封板。
  • 资料移交:保压记录、追加冷媒量、通水试验与实测记录一并交付。
记录说明:本段是签约与施工过程中沟通节点与确认内容的摘要,用于说明方案是如何定下来的。 内容已隐去个人联系方式,不构成任何效果承诺;头像与昵称为示意图形,不代表客户本人形象。

七、隐蔽验收与调试记录

吊顶封闭前的验收记录
检查项判据本项目结果
室内机固定吊装牢固,运行时无异常振动符合
冷凝水管坡度不小于 8 ‰(GB 50243—2016 第 9.3.7 条)符合
存水弯水封不小于 50 mm(GB 50243—2016 第 9.3.7 条)符合
保温连续性冷媒管与冷凝水管保温无断点、接口包覆到位符合
风口与吊顶面板齐平,缝隙均匀,位置与设计一致符合
检修口位置对应室内机与阀门,便于操作已预留
调试各房间独立启停正常,送风覆盖无明显死角完成

调试阶段重点观察的是一处典型问题:开敞空间里送风口与回风口距离过近时, 气流会在两者之间短路,房间远端感觉不到送风。 长条形风口的长度与送风角度就是为解决这个问题而设置的。

八、问与答

长条形风口比普通风口贵在哪里?
主要贵在面板的加工与安装精度。长条形风口需要与吊顶线条对齐, 面板拼缝、平整度与缝隙均匀度的要求都高于普通风口; 同时风管与风口之间要做软接并保证密封,施工工序更多。 它的价值体现在大面宽空间的送风均匀性上,房间小、开敞度低时一般不必采用。
吊顶上的检修口能不能不装?
不建议省略。中央空调的滤网清洗、冷凝水盘检查、阀门与电气接线检查 都需要在室内机位置操作。 没有检修口,这些工作就只能拆吊顶,代价远高于预留一个开口。 检修口的位置要对准室内机与阀门,不能只求有个开口。
冷凝水管坡度为什么要求不小于 8 ‰?
冷凝水是依靠重力自然排放的,坡度决定排水速度。 坡度不足时管内流速低、排水不畅,长期运行容易在管内积水, 进而出现溢流或接口渗漏。 GB 50243—2016 第 9.3.7 条对排水管坡度与存水弯水封高度都有明确规定, 施工时应按条文执行,并在吊顶封闭前做通水检查。
室内机的检修口应该开在哪里?
通常对准两个位置:室内机本体,便于拆洗滤网与检查冷凝水盘; 以及管路阀门与电气接线部分。 如果吊顶造型复杂,可以合并成较大的检修口, 但要保证人能够到操作部位。 位置在吊顶施工之前确定,一旦封板就改不了。
改造项目为什么室内机位置不好改?
因为室内机的安装位置受吊顶空间限制。 改造时吊顶大多已经做过,可增加的吊顶下沉量有限, 风管路径也受既有梁位与造型约束。 因此改造项目通常先确认吊顶可以怎么调整, 再确定室内机与风口的可行位置,顺序与新建项目相反。
185 ㎡ 的大平层需要几台室内机?
数量由房间数与使用时段决定,不以面积单独推导。 本项目按使用时段是否一致来划分控制区: 客餐厅连通区域合并考虑,卧室与书房各自独立。 合并过多会导致无人房间也在运行,合并过少则增加设备与管路数量。
