成都塔子山壹号160㎡地暖安装案例:隐蔽工程巡检要点

发布日期 :2020.06.17 浏览次数 : 5666 鼎格舒适家官网
四川鼎格舒适家为成都东二环塔子山壹号一套 160 ㎡ 住宅完成地暖(地面辐射供暖)系统的隐蔽工程阶段施工, 并按巡检制度对分集水器、加热管敷设与填充层回填三个环节做了逐项检查。 该住宅为新建交付,可在地面施工阶段进场,因此选择地暖方案。 构造做法为绝热层不小于 20 mm、填充层不小于 50 mm,加热管环路长度不超过 120 m, 分集水器不超过 8 路,均按 JGJ 142—2012 的要求控制; 填充层养护期不少于 21 天,未经调试严禁运行。
  • 160㎡建筑面积
  • 8路分集水器路数
  • 35~45℃地暖设计水温
  • ≥21天填充层养护期
  • ≤120m单个环路长度

项目档案

本项目基本信息(与文末档案一致)
项目名称塔子山壹号 160 ㎡ 住宅地暖系统安装与巡检系统形式地面辐射供暖(地暖)系统
楼盘地址成都东二环 东大路(塔子山公园旁)热源设备燃气壁挂炉,同时承担生活热水
建筑面积160 ㎡末端形式地暖加热管,敷设于填充层内
构造做法绝热层 ≥20 mm,填充层 ≥50 mm设计水温35~45 ℃,供水不高于 60 ℃(GB 50736—2012 第 5.4.1 条)
环路与路数单个环路 ≤120 m,分集水器 8 路施工阶段毛坯交付,随地面施工进场
施工单位四川鼎格舒适家记录时间案例整理 2020 年 6 月

一、项目背景与地暖的适用条件

1.1 成都冬季的气候条件

按 GB 50736—2012《民用建筑供暖通风与空气调节设计规范》,成都的供暖室外计算温度为 2.7 ℃, 冬季空调室外计算温度 1.0 ℃、室外计算相对湿度 83 %。 地暖的优势恰好对应成都的这种气候:地面温度最高、自下而上递减, 脚部与腿部的体感温度提高,长时间连续运行时室温稳定,不会出现空调送风那样的干湿波动。

成都冬季设计参数(GB 50736—2012)及其对地暖设计的影响
参数数值对地暖设计的影响
供暖室外计算温度2.7 ℃热负荷计算基准,决定环路覆盖面积
冬季空调室外计算温度1.0 ℃新风与除湿工况取值
冬季室外计算相对湿度83 %湿冷体感明显,地面辐射供暖体感优势突出
室内设计温度(居住建筑)18 ℃(舒适区间 16~24 ℃)地暖可按比散热器低 2 ℃ 的室温设定(GB 50736—2012 第 3.0.5 条)
地暖设计水温35~45 ℃,供水不高于 60 ℃GB 50736—2012 第 5.4.1 条

1.2 地暖适用的三个前提

  • 处于地面施工阶段。地暖的加热管敷设在填充层内,必须在毛坯阶段进场, 与地面施工同步完成。装修完成后再做,需要拆除面层,代价很高。
  • 可以接受层高变化。绝热层不小于 20 mm、填充层不小于 50 mm, 叠加后地面标高整体抬升,需要在方案阶段与门洞高度、地面材质一并考虑。
  • 接受较长的升温与养护周期。地暖升温需要数小时,填充层养护期不少于 21 天, 与「一天装完」的预期完全不同。本项目为新交付住宅,这三项前提均满足。
需求归纳:可在地面施工阶段进场、接受层高变化、以长时间连续运行为主、 重视脚部体感。这四项条件共同指向地面辐射供暖方案。

二、方案比选:地暖与暖气片

两种末端形式在本项目条件下的对照
对照项地面辐射供暖(本项目采用)明装暖气片
介入时机需毛坯阶段进场,与地面施工同步装修完成后仍可安装
对层高的影响绝热层 ≥20 mm、填充层 ≥50 mm,抬高地面标高挂墙安装,不占用地面与层高
设计水温35~45 ℃,供水不高于 60 ℃75 ℃/50 ℃,供水不高于 85 ℃
升温速度需数小时预热填充层热量由散热器直接送出,升温较快
室温分布地面温度最高、自下而上递减以对流散热为主,靠近散热器处略高
施工与养护周期需与地面养护配合,养护期不少于 21 天主体安装 1 个工作日
后期检修加热管隐蔽在填充层内,检修需破坏面层管路明装可见

本项目为毛坯交付住宅,业主计划把地暖与中央空调、新风一并安装。 在地面施工阶段进场、接受层高变化这两点上没有障碍,因此确定地暖方案。 也正因为加热管埋在填充层里不可更换,施工过程的巡检比暖气片项目更关键。 涉及具体户型与工期的,建议先从免费上门勘测开始。

三、构造做法与管路设计

3.1 地面构造做法

地暖的地面构造自下而上依次为:结构楼板、找平层、绝热层、反射层、 加热管与固定件、填充层、地面面层。每个层次的厚度与材料都有下限要求, 这些数据直接决定系统的散热效果与运行安全。

地面构造做法与要求(JGJ 142—2012)
构造层次要求作用
绝热层厚度不小于 20 mm减少热量向楼下传递,降低无效热损失
填充层厚度不小于 50 mm蓄热、均匀分布热量,保护加热管
加热管环路单个环路长度不超过 120 m控制阻力,限制环路之间的压差不均
分集水器路数不超过 8 路便于逐路调节与检修
加热管与外墙内表面距离不小于 100 mmJGJ 142—2012 第 3.5.8 条
加热管与内墙表面距离宜为 200~300 mmJGJ 142—2012 第 3.5.8 条
管间距允许偏差不大于 10 mmJGJ 142—2012 第 5.4.1 条,保证地面温度均匀

3.2 环路划分与末端配置

环路划分同时受两个条件约束:环路长度不超过 120 m,分集水器路数不超过 8 路。 环路划分过少会导致单个环路过长、阻力偏大;划分过多则超出分集水器的路数上限。 本项目按 8 路划分,与房间面积基本匹配。

各环路末端配置参考(按 100 W/㎡ 中间值分配,房间面积为设计阶段估算)
环路服务区域面积(约)热负荷(约)管间距与说明
环路 1客厅(东侧)18 ㎡1.8 kW加密敷设,靠近外窗处适当减小间距
环路 2客厅(西侧)18 ㎡1.8 kW与环路 1 对称布置,便于分别调节
环路 3餐厅15 ㎡1.5 kW按标准间距敷设
环路 4主卧22 ㎡2.2 kW靠外窗侧加密
环路 5次卧16 ㎡1.6 kW按标准间距敷设
环路 6次卧14 ㎡1.4 kW按标准间距敷设
环路 7书房与过道22 ㎡2.2 kW过道区域适当放宽间距
环路 8卫生间(2 间)合计 10 ㎡1.0 kW避开坐便器与地漏位置
合计约 135 ㎡约 13.5 kW各环路长度均控制在 120 m 以内

3.3 地表温度上限

地面辐射供暖的地面温度不是越高越好。人长期停留的区域地表温度过高会产生不舒适的烘烤感, 同时也会影响地面面层的稳定性。JGJ 142—2012 对不同使用区域的地表温度上限作了区分。

地表面温度上限(JGJ 142—2012)
区域类型地表温度上限说明
人员经常停留区域29 ℃卧室、书房等长时间停留场所
人员短期停留区域32 ℃客厅、餐厅等
无人停留区域42 ℃过道、储藏等
口径说明:地表温度上限与供水温度是两个不同的概念。供水温度按 GB 50736—2012 第 5.4.1 条 控制在 35~45 ℃、不高于 60 ℃;地表温度则由供水温度、管间距、填充层厚度与面层热阻共同决定。 因此不能通过提高供水温度来加快升温,需要按设计要求运行。

四、系统配置清单

系统配置清单(本项目实际采用)
系统环节设备与材料作用选型依据
热源燃气壁挂炉,24 kW 级采暖与生活热水两用概算热负荷 12.8~19.2 kW,并预留热水余量
分配分集水器,8 路分配各环路流量路数不超过 8 路(JGJ 142—2012)
管路地暖加热管地面散热单环路不超过 120 m,管间距偏差不超过 10 mm
保温绝热层(厚度不小于 20 mm)+ 反射层减少向下热损失JGJ 142—2012 构造要求
填充豆石混凝土填充层(厚度不小于 50 mm)蓄热与保护加热管JGJ 142—2012 构造要求
控制分集水器各环路调节阀 + 室内温控器分室控温按房间使用时段分别设定
辅材边界保温条、固定卡钉、伸缩缝材料适应热胀变形防止填充层开裂与地面起拱
关于品牌:本页只记录本项目实际采用的设备类别与选型依据,不涉及不同品牌之间的性能比较与排名。 同类产品的选型应以当地可获得的售后与配件供应情况为准。

五、施工工序与巡检要点

地暖的加热管一旦被填充层覆盖就无法更换,因此施工过程的关键在于「隐蔽之前的检查」。 本项目在分集水器安装、加热管敷设、填充层回填三个阶段分别做了巡检记录。

本项目现场照片见下图,两张均拍摄于填充层回填之前。

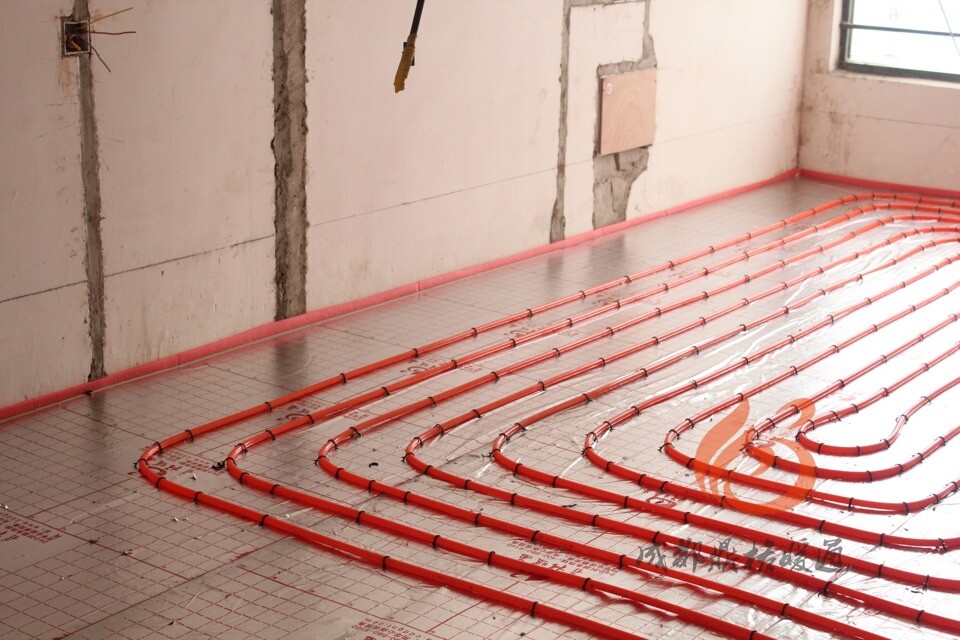

塔子山壹号160㎡住宅地暖安装现场:加热管回形敷设与管间距
现场实拍:地暖加热管按回形方式敷设,管间距均匀,固定卡钉按设计间距布置,地面已完成找平。

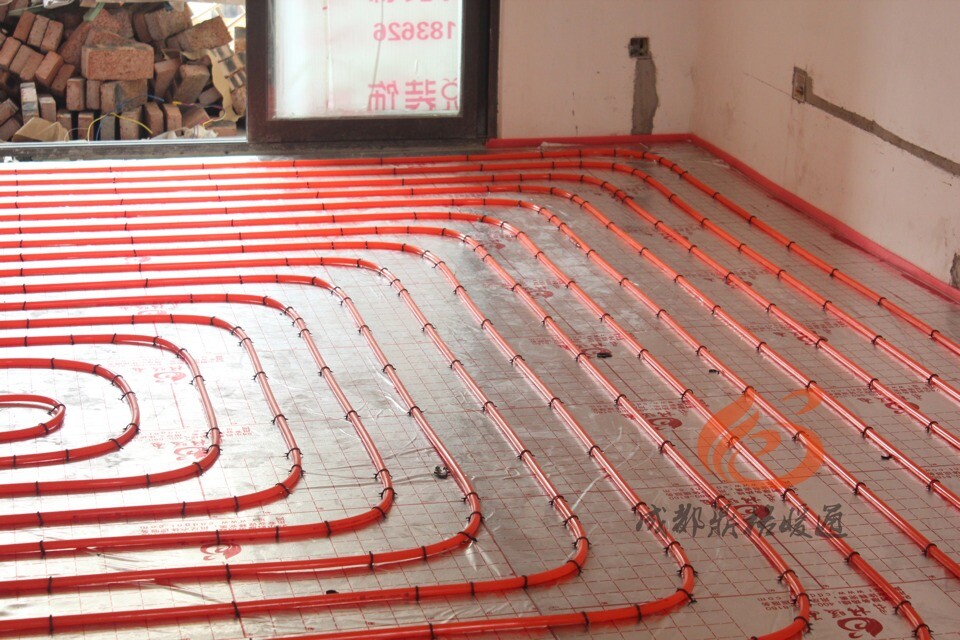

塔子山壹号160㎡住宅地暖安装现场:房间加热管敷设与边界保温
现场实拍:同一住宅另一房间的加热管敷设完成,靠墙处保留边界保温条,管端引至分集水器方向。

巡检点 1 · 分集水器与主管路安装后检查

分集水器的安装位置需便于操作与检修,各环路管接与阀门排列整齐、标注清晰。 巡检重点是:各环路管接排列是否整齐、阀门标识是否与房间对应、 壁挂炉侧供回水接管间距是否与管件尺寸匹配。 本项目壁挂炉水管按厂家要求的中心间距(约 65 mm)排布,避免接管强行拉拽产生应力。

巡检点 2 · 加热管敷设与管间距回填前必查

检查加热管的弯曲半径、管间距与固定情况。管间距允许偏差不大于 10 mm(JGJ 142—2012 第 5.4.1 条); 加热管距外墙内表面不小于 100 mm、与内墙表面宜为 200~300 mm(第 3.5.8 条)。 本环节还需确认:同一环路无接头、弯折处无死弯压扁、固定卡钉间距均匀、 穿越伸缩缝处按要求设置套管。

巡检点 3 · 水压试验回填前必做

加热管敷设完成、填充层回填之前,必须做水压试验并保持压力至回填结束。 试验压力与稳压时间按规范执行,检查各环路管接、分集水器接口与阀门是否渗漏。 试压合格后系统保持带压状态进入回填工序,回填过程中再次观察压力表读数, 以确认回填作业没有损坏管路。

巡检点 4 · 填充层回填与平整度回填过程

填充层材料与厚度按设计要求施工,回填时避免尖锐工具直接接触加热管。 回填完成后用水平仪检查地面平整度,同时检查伸缩缝位置是否按设计预留。 本项目巡检记录中未发现管路位移、露管与地面鼓包等问题。

交付前的养护与升温程序严禁提前运行

填充层养护期不少于 21 天,养护期内严禁运行系统(JGJ 142—2012)。 养护完成后按升温程序逐步投运:初始供水温度高于室温 10 ℃ 左右且不高于 32 ℃, 连续运行 48 小时后再按每 24 小时升高 3 ℃ 的节奏逐步提高, 直至达到设计供水温度。这个程序的作用是让填充层缓慢释放水分、避免开裂。

本项目施工与巡检控制点
控制点标准值或做法依据结果
绝热层厚度不小于 20 mmJGJ 142—2012符合
填充层厚度不小于 50 mmJGJ 142—2012符合
单个环路长度不超过 120 mJGJ 142—2012符合
分集水器路数不超过 8 路JGJ 142—20128 路
管间距允许偏差不大于 10 mmJGJ 142—2012 第 5.4.1 条符合
加热管距外墙内表面不小于 100 mmJGJ 142—2012 第 3.5.8 条符合
加热管与内墙表面距离宜为 200~300 mmJGJ 142—2012 第 3.5.8 条符合
填充层养护期不少于 21 天,养护期内严禁运行JGJ 142—2012执行
升温程序初始供水不高于 32 ℃,48 小时后每 24 小时升 3 ℃JGJ 142—2012执行

六、沟通与确认过程

地暖项目的沟通有两个特殊之处:一是层高与门洞的影响要在开工前讲清楚, 二是养护期与升温程序的约束要让业主在入住前就知道。本项目从初次接触到交付使用, 按时间节点记录如下。

20:48
‹塔子山壹号 李先生···
四川鼎格舒适家
你好,我是四川鼎格舒适家的暖通顾问。你咨询的是地暖还是整体采暖?先说下房子的状态。
塔子山壹号,160 平,刚交房,毛坯。打算地暖和中央空调、新风一起做。
四川鼎格舒适家
毛坯正好,地暖必须在地面施工之前进场,晚一步就只能刨地面了。层高这边先跟你对一下:绝热层加填充层大概抬高 7 公分以上。
7 公分会影响门吗?门还没定。
四川鼎格舒适家
会把地面抬高,门洞净高相应减少,定门的时候要把这个厚度算进去。地面材质如果是木地板,选型也要注意。
明白,我记下来。
9月6日 16:20
四川鼎格舒适家
上门量过了。房子 160 平,按房间分 8 路地暖。分集水器放中间位置,方便逐路调。
为什么要分 8 路?
四川鼎格舒适家
两个限制:一路管子不能超过 120 米,太长阻力大、不热;分集水器最多 8 路。按面积和房间数算下来 8 路正合适。
那铺设的时候我看什么?
四川鼎格舒适家
三个地方要看:分集水器接头排得整不整齐;管间距匀不匀,偏差不能超过 1 公分;还有管子离外墙内表面不少于 10 公分、离内墙 20 到 30 公分。
9月10日 15:05
四川鼎格舒适家
今天做过水压试验了,合格。管子铺完、试压合格才允许回填,回填的时候系统保持带压,方便随时看表。
回填完就能开暖气了吗?
四川鼎格舒适家
不行。填充层养护不能少于 21 天,养护期内严禁运行。之后按程序升温:一开始供水比室温高 10 度左右,最高不超过 32 度,连续 48 小时,然后每 24 小时升 3 度,慢慢提上去。
为什么要这么慢?
四川鼎格舒适家
填充层里有水分,升太快会开裂,地面也可能鼓。慢一点让水分慢慢散掉。
9月11日 11:30
回填的时候我去看了一圈,管子没动过。
四川鼎格舒适家
对,回填用水平仪校过平整度,伸缩缝按设计位置留的。巡检记录里没有露管和位移。
10月8日 19:20
四川鼎格舒适家
养护期到了,今天开始按程序升温。第一天供水设 32 度,先连续跑 48 小时。
地面摸着温温的,不烫。
四川鼎格舒适家
地表温度是有上限的。人员经常停留的区域不超过 29 度,短期停留不超过 32 度,过道这类无人停留区域不超过 42 度。摸着温是正常的,不能靠手感判断供水温度开得够不够。
11月18日 20:10
现在开了一个多月,脚底下很舒服,比空调那种头热脚凉好太多。
四川鼎格舒适家
地暖升温慢但连续运行时室温稳。白天家里没人不用关,把温控器调低两三度更合适,重新升上来太慢。

这段沟通确认了哪些事

  • 介入时机:毛坯交付、地面未施工,明确地暖必须在地面工序之前进场。
  • 层高与门洞:提前告知绝热层加填充层的抬高厚度,提示定门时计入该尺寸。
  • 环路划分:按 120 m 环路长度上限与 8 路分集水器上限划分 8 个环路。
  • 巡检三个看点:分集水器管接排列、管间距偏差不超过 10 mm、加热管与墙面的距离要求。
  • 养护与升温:填充层养护不少于 21 天且养护期内严禁运行;投运按初始供水不高于 32 ℃、 连续 48 小时、之后每 24 小时升 3 ℃ 的程序执行。
  • 地表温度:区分供水温度与地表温度上限,避免用提高供水温度的方式加快升温。
记录说明:本段是签约与施工过程中沟通节点与确认内容的摘要,用于说明方案是如何定下来的。 内容已隐去个人联系方式,不构成任何效果承诺;头像与昵称为示意图形,不代表客户本人形象。

七、使用效果与运行数据

地暖的运行表现与散热器系统不同,评价重点是升温与降温的滞后性、 地面温度与室温的关系以及长时间连续运行的耗气量。

7.1 升温与降温过程

地暖系统的室温变化(★工程经验区间,非本案逐时实测记录)
时间点室温区间说明
开机时约 10~12 ℃成都冬季无人时段室内常见温度
1 小时约 12~14 ℃热量先蓄在填充层内,室温变化缓慢
3 小时约 16~18 ℃填充层蓄热趋于饱和,室温明显上升
6 小时以上约 18~20 ℃进入稳定运行状态
停机后缓慢回落填充层蓄热释放,室温下降同样缓慢

升温与降温都慢,说明地暖适合长时间连续运行,不适合「回家再开、睡觉就关」的间歇使用方式。 这一点在方案沟通阶段就要让业主知晓。

7.2 室温分布与地面温度

地面辐射供暖的温度分布自下而上递减,脚部温度高于头部, 与人体「头凉脚暖」的舒适需求方向一致。按 JGJ 142—2012, 人员经常停留区域的地表温度上限为 29 ℃、短期停留区域为 32 ℃、无人停留区域为 42 ℃。 另按 GB 50736—2012 第 3.0.5 条,采用辐射供暖时室内设计温度可比常规供暖降低 2 ℃。 本项目按 18 ℃ 左右的室温设定运行。

7.3 运行费用估算

采暖费用估算(按成都居民用气价格测算,实际以账单为准)
项目取值计算结果
用气单价2.18 元/m³——
日均耗气量10~15 m³/天160 ㎡ 住宅、18 ℃ 设定、连续运行—
日用气费用—10~15 × 2.18约 22~33 元/天
月度用气费用—按 30 天计约 655~985 元/月
全冬(按 3 个月)——约 1,965~2,955 元
口径说明:上表是同类户型的估算区间,用于判断费用量级,不是本案的实测账单。 地暖连续运行的日均耗气量与「间歇开启」的使用方式差异较大, 设定温度、围护结构保温水平与地面面层材质同样是主要变量。 表中 2.18 元/m³ 为成都居民用气价格,仅用于测算;价格随政策调整而变化,以实际结算为准。

7.4 使用情况

养护期结束、按程序升温投运后,业主采用连续运行方式: 白天无人在家时把温控器调低 2~3 ℃,返家后调回设定值,不整晚关机。 业主反馈的变化集中在两点:脚部体感明显改善, 以及室温波动比空调小,夜间不会被反复启停的声音影响。

八、常见问题(FAQ)

地暖装完多久才能开?
填充层养护期不少于 21 天,养护期内严禁运行(JGJ 142—2012)。 养护完成后按升温程序投运:初始供水温度高于室温 10 ℃ 左右且不高于 32 ℃, 连续运行 48 小时后再按每 24 小时升高 3 ℃ 的节奏逐步提高。 提前运行会导致填充层开裂、地面起拱。
地面摸起来不烫,是不是地暖不热?
不是。地暖的地表温度有明确上限:人员经常停留区域不超过 29 ℃, 短期停留区域不超过 32 ℃,无人停留区域不超过 42 ℃(JGJ 142—2012)。 地暖靠的是大面积低温辐射,手感「温」是正常状态,不能用摸起来烫不烫来判断系统是否正常。
地暖层高会损失多少?
主要由绝热层与填充层两块构成:绝热层厚度不小于 20 mm、填充层厚度不小于 50 mm, 叠加后地面标高抬升约 70 mm 以上(具体厚度取决于设计要求)。 这部分会占用门洞净高,需要在选定门与地面材质之前告知施工单位。
分集水器为什么要限制在 8 路以内?
JGJ 142—2012 规定分集水器的路数不超过 8 路,环路长度不超过 120 m。 这两条限制的目的是控制各环路之间的阻力差异,便于逐路调节。 如果房间多、面积大,通常做法是设置两组或更多分集水器,而不是把路数继续加多。
加热管离墙的距离为什么有要求?
JGJ 142—2012 第 3.5.8 条规定,加热管距外墙内表面不小于 100 mm, 与内墙表面的距离宜为 200~300 mm。靠外墙过近会让热量直接传给外墙形成无效散失, 也可能影响墙脚部位的构造;靠内墙过近则不利于管路固定与填充层施工。
地暖坏了能修吗?
加热管在填充层内,一旦损坏需要局部剔凿地面进行维修,代价较高。 因此施工阶段的检查是控制风险的关键:管间距偏差不大于 10 mm、 无死弯压扁、同一环路无接头、回填前后两次水压试验记录齐全。 这些记录是后期判断责任与定位问题的依据。
地暖和暖气片可以混装吗?
可以,两者共用一台壁挂炉,通过混水装置分配不同水温:地暖环路 35~45 ℃、 散热器环路 75 ℃/50 ℃。常见场景是卧室做地暖、其他区域挂暖气片, 或者一层地暖、二层暖气片。混装会增加系统复杂度,需要在方案阶段确定。
白天家里没人,要不要关掉?
不建议完全关闭。地暖的填充层蓄热导致升温缓慢,完全关闭后重新升到设定温度需要数小时。 更合适的做法是把温控器调低 2~3 ℃ 保持低温运行。 这与暖气片「回家再开」的使用方式不同,是两种末端形式在热惰性上的差别。

九、项目档案与联系方式

本项目档案
项目名称塔子山壹号 160 ㎡ 住宅地暖系统安装与巡检
楼盘地址成都东二环 东大路(塔子山公园旁)
建筑面积160 ㎡ 地暖覆盖面积约 135 ㎡
系统形式地面辐射供暖,分集水器 8 路,热源为 24 kW 级燃气壁挂炉
服务内容现场勘察、环路设计、设备与材料供应、地面构造施工、水压试验与巡检记录
施工与养护地面构造随装修进度施工,填充层养护不少于 21 天后按程序升温
记录时间案例整理 2020 年 6 月
内容与口径声明:本页记录该住宅地暖系统的构造设计与施工巡检过程。涉及的规范条款均标注标准号与条款位置,可自行核对; 标注「★工程经验」的数值为行业常见做法与经验区间,不作为国家标准数据引用; 费用测算仅用于判断量级,不代表实际账单。全文不含效果承诺、价格承诺与品牌排名。 本项目现场照片来自施工过程记录;聊天记录为沟通过程摘要,头像与昵称为示意图形。
