外滩一号109㎡住宅明装暖气片采暖系统安装案例

• 109㎡本套建筑面积
• 3室2 厅 1 厨 2 卫
• 7组板式散热器
• 120~150W/㎡房间热指标
• 75/50℃设计供回水温度
• 2套同小区合并服务

项目档案

一、远郊住宅为何要先核准燃气条件

外滩一号在新繁镇，属于成都北部的远郊板块，2009 年开工、2010 至 2012 年分批交房， 是多层板楼与花园洋房混合的小区，共约 12 栋、多层 6 至 7 层。这类楼盘做采暖， 卡点常常不在散热器选型，而在燃气这一段：入户燃气表的规格、表后管的口径、 以及立管末端的实际供气压力，都受小区管网与用气高峰影响，不能照搬主城区的经验值。

远郊小区在冬季的早晚用气高峰，管网末端的压力会比平时低一些，而壁挂炉对进气压力是有下限要求的， 压力过低会影响点火与燃烧的稳定。GB 50028—2006《城镇燃气设计规范》对城镇燃气的压力分级 与用户管道的设置都有规定；居民用天然气燃烧器具的额定压力通常按 2 kPa 一级设计（★工程经验）， 实际入户值需要现场读表确认，而不是按名义值直接采用。正因如此，本项目把「读一次压力」列为方案的前置动作， 而不是等设备到位以后再看情况。

核准之后要交代一个边界：读表得到的是当天、当个时段的数值，管网压力会随早晚高峰与气温波动， 因此本项目对压力的处理是「先核实、留记录、交底时讲清使用注意」，不给出恒定的压力承诺。 需要说明的是，燃气侧的工作与采暖系统本身是两件事，核准结果只影响设备选型与安装条件判断， 不会改变末端配置的逻辑。

二、同一小区两套住宅的方案分工与统一服务

苏女士 44 岁，做外贸公司的业务，出差频繁；家里是夫妻二人和一位在读大学的女儿， 父母住在同小区另一栋。她把装置原因讲得很直接：新繁比城里冷，老人年纪大了， 希望父母那套冬天也一起暖和起来。她的顾虑也有两条：远郊楼盘的燃气压力与配套要单独确认； 两套设备如果各修各的，往后找人麻烦。

由此确定的原则是「两套独立、服务统一」。两户各有独立的燃气表与产权，热源不共用， 各装各的壁挂炉；统一的是服务口径——同一批材料、同一套调试标准、同一个售后窗口、 同一次上门覆盖两户。这样做的好处，在后续的排气、阀门预设定与回访上会集中体现出来： 两套用的是同一套手感与判定方式，不会出现两套两个做法。

三、热负荷概算与散热器配置

概算采用面积热指标法，即热负荷（W）＝ 需采暖房间面积（㎡）× 房间热指标（W/㎡）。 热指标并非固定数，而是随围护结构在 80～180 W/㎡ 区间取值：外墙有保温、外窗为中空玻璃的新建住宅取低段； 围护结构一般、无外墙保温的老住宅取中段；无保温叠加顶层、临水高湿或窗墙比偏大时取高段。

外滩一号本套的围护条件属于需要取中段的一类：楼盘在 2009 年开工，交房在 2010 至 2012 年， 不属于新建住宅，多层板楼普遍没有外墙外保温，外窗以常规平开型为主； 同时新繁镇冬季室外温度低于成都主城区，围护结构内外温差更大。两相叠加，本套热指标取中段的 120～150 W/㎡ 逐间取值，靠近外窗、使用时间长的房间取靠上，内区房间取靠下。

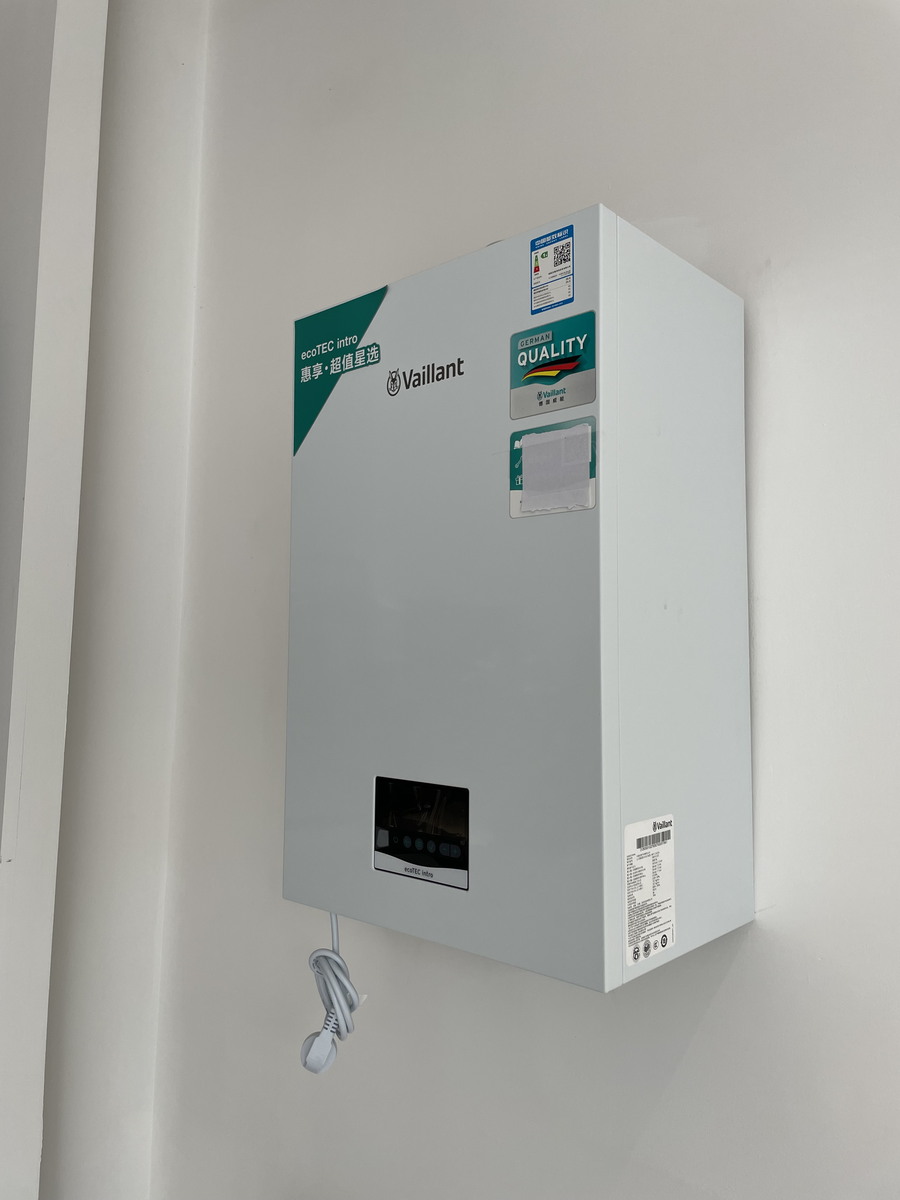

采暖负荷算下来在 10 kW 上下，壁挂炉却仍按 20 kW 以上选型，推高功率的是生活热水而非采暖。 取冬季自来水 7 ℃、出水 45 ℃，温升 38 ℃，用经验式 「热水产率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 温升（℃）］」估算， 24 kW 的机器在该工况下的热水产率约 9 L/min（★工程经验测算），大致够一个花洒舒适使用。 设备功率主要由洗浴需求反推，采暖只占其中一部分。

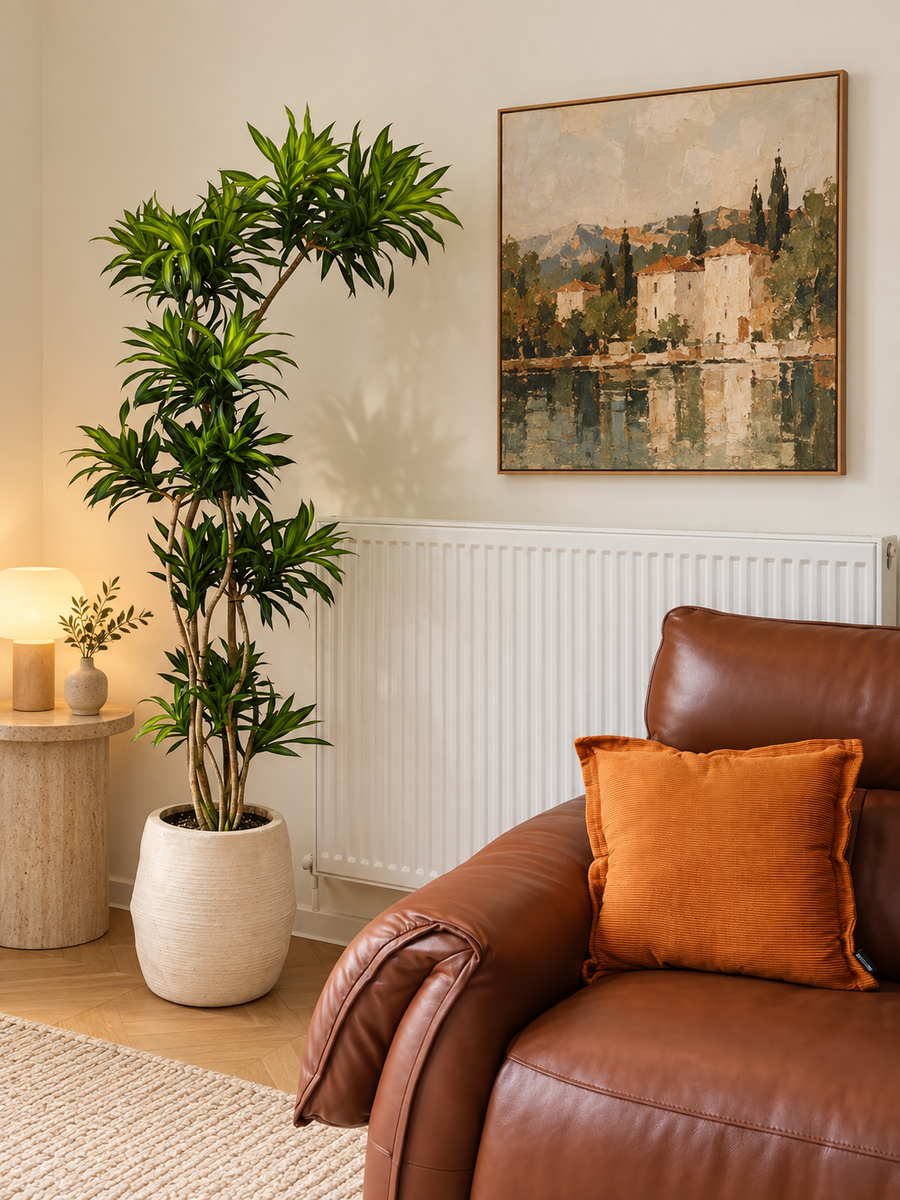

散热器样本标注的标准散热量，是在供回水 90 ℃／70 ℃、室内 20 ℃（温差 64.5 K）条件下测得的。 本系统按 75 ℃／50 ℃ 运行，实际温差小于标定工况，真实散热量低于样本读数，选型时须按工况折算。 因此本项目不为追求片数少而压低配置——片数偏小、靠抬高供水温度去补，会让壁挂炉长期处于较高负荷， 反而不划算。

四、多层住宅的屋面与顶层负荷修正

父母那套位于另一栋的顶层，上方直接是屋面，缺少上层住户的分担，这一层的散热量本就高于中间层。 多层花园洋房的顶层还常带坡屋面或带有一定挑高的空间，围护结构与温度分布都和标准层不同。 因此在两套统一服务的前提下，这一套的末端不能照抄本套的取值，而要单独做顶层修正。

修正并不等于把整套房子都往上加码，而是先辨清哪些房间真正贴着屋面、哪些临着山墙， 再对这些房间的围护面积与热指标分项调整。下表列出本项目对顶层那套采用的四项修正思路。

这里要交代一条边界：顶层修正做的是「按条件把末端配足」，屋面保温的老化程度属于土建范畴， 采暖工程不宜擅自拆改屋面，也不做结露与防水的效果承诺。交付时现场会提醒这类房间留意 屋面下墙面在极端天气下有无潮印，出现异常及时反馈，由业主按需另行安排土建处理。

五、施工组织与关键控制点

两套住宅合并为一个服务批次，安排三次上门：首次完成燃气条件核准与两套复尺， 第二次完成本套的挂装与管路敷设，第三次完成父母那套并分别打压、调试与交底。 分次作业既是工序量决定，也因为两户不在同一栋楼，材料与人员需要在楼栋之间倒运， 分开做才能把每次进场的保护与收尾做扎实。

六、沟通记录：从燃气核准到两套交底

这个项目的沟通分三段：先把两套房的关系与燃气这个前置条件讲清楚， 中间确认两套独立热源但统一标准的分工，收尾把两套的使用与观察要点分别交底。 以下为沟通过程摘要。

21:12

‹外滩一号 苏女士···

苏女士你好，我是鼎格舒适家负责暖通的。你上次说的两套房子，想先约个时间一起看。

好。我这套在新繁的外滩一号，另一套是我爸妈的，也在同一个小区，另一栋。

明白，两套一起做，准备工作多一些，先问你两个问题。地板和墙面要保留吗？

都保留，两套都不砸。

那就不做地暖，两套都走明装暖气片，管子沿踢脚线上边和阴角走，地面和墙面都不动。

可以。我这套 109 平，三室两厅两卫。我常出差，在家时基本在客餐厅和书房。

11月8日 19:40

先说个关键点。新繁是远郊，冬天比成都城里冷几度，燃气这边要先上门核准一下压力。

压力会不够吗？

不一定，读了表才知道。远郊管网末端在做饭高峰压力会掉一些，先有数据再谈怎么配。

那我爸妈那套也要各买一台炉子吗？

要。两户是两个燃气表、两本产权，热源不能共用，各装各的壁挂炉；材料和调试标准按同一套来。

11月9日 15:20

我爸妈那套在另一栋的顶楼，会不会更冷？

顶楼的散热量确实比中间层大，上面直接是屋面。那套的房间热指标我会往高段调。

要不要顺便把屋面保温也做了？

不建议。屋面动工牵扯物业和防水，采暖工程里不碰；顶楼的缺口用末端加长来补。

11月10日 10:30

测完了。两户表后的压力都记下来了，灶具同时开也稳，方案可以按常规功率选。

两套什么时候能装？

分三次上门。第一次核准燃气加两套复尺，第二次装你这套，第三次装老人那套，各自打压调试。

11月12日 09:15

老人那套操作别太复杂，我妈记不住。

那套每组都是恒温阀，定了温度不用天天调；分集水器面板上我按房间贴了标注。

11月14日 18:50

你这套先做完了，已经点火逐组排气。明天做你爸妈那套，标准一样，不会两套两个做法。

以后两套出问题找谁？

一个窗口。两套同小区，同一个师傅跟进，哪套有事一起安排。

12月20日 21:05

用了一个月，我这套书房和客餐厅都挺稳，我妈那边也说屋里不阴了。

顶楼那套留意屋面下那面墙有没有潮印，发现异常随时拍给我看，再约上门。

这段沟通确认了哪些事

• 前置条件：远郊楼盘先做燃气压力与表位核准，再谈设备与末端。
• 两套关系：两户独立燃气表与产权，热源不共用，材料与调试标准统一。
• 末端形式：两套均保留地面与墙面，确定为明装暖气片。
• 顶层处理：顶楼那套按高段修正、末端加长，屋面构造不做改动。
• 施工组织：三次上门，本套与父母那套分次施工、分别打压。
• 售后口径：同小区同一服务窗口受理，两套一起安排。

记录说明：本段摘录勘察、定位与调试三个阶段的沟通要点，用于说明方案的形成过程。 内容已隐去个人联系方式，不构成任何效果承诺；头像为示意图形，与客户本人形象无关。

七、运行表现与使用方式

7.1 两套住宅的分开运行

两套住宅不在同一栋楼，作息也不一样，因此运行上不做联动，各自按需开闭。 本套以苏女士的出差节奏为准，在家时集中使用客餐厅与书房； 父母那套以老人全天在家的节奏为准，保持平稳运行。钢制板式散热器以对流为主， 升温和降温都比较快，随用随开对这类明装系统是合适的用法。

7.2 费用估算

耗气量和使用方式、设定温度、围护条件都相关。下面按成都居民用气价格做一个量级测算， 只用来判断费用水平，不能等同于实际账单。

八、常见问题（FAQ）

新繁这种远郊楼盘，燃气压力够不够？

能不能用、够不够，要以现场读数为准。远郊小区在冬季早晚用气高峰，管网末端压力会比平时低一些， 壁挂炉对进气压力又有下限要求，所以本项目把读表列为方案的前置动作，而不是装好再看。 读数正常时按常规功率选型；读数偏低时先与燃气公司核实管网工况，不以放大炉子去补压力。

同一个小区两套房，要不要各买一台壁挂炉？

要。两户是两个燃气表、两本产权，热源不能共用，各自装一台壁挂炉是常态做法。 可以统一的是材料批次、调试标准与售后窗口：同一次上门覆盖两户，同一个窗口受理报修。 把「设备独立」和「服务统一」分开看，就不会在选型时把两件事混在一起。

老人住的另一套，操作会不会太复杂？

明装暖气片的日常操作就是把恒温阀定在一个舒适刻度，定了以后不必频繁调整。 本项目在父母那套的分集水器面板上按房间做了标注，哪组对应哪个房间一目了然。 需要调节时只动该房间的阀门即可，不需要去动壁挂炉本体。

顶层的房间是不是一定要把散热器加大？

要看房间的具体条件。顶层缺少上层住户分担散热，屋面传热直接计入负荷，热指标一般要比中间层取高一段； 若房间同时临山墙、窗面偏多，末端还要再加长。本项目对顶楼那套按高段 150～180 W/㎡ 修正， 针对贴屋面的房间做加长与低位布置，而不是把整套房子一刀切加大。

屋面保温要不要一起做？

采暖工程通常不碰屋面。屋面动工涉及物业、防水与相邻住户，属于土建范畴， 不是采暖施工能处理的范围。顶楼的负荷缺口以末端加长的办法来补； 交付时现场会提醒业主留意屋面下墙面在极端天气下有无潮印，如确有异常，再另行安排土建处理。

两套房一起服务，会不会顾此失彼？

两套同在一个小区，反而比分散在两个地方更省事。本项目把两套并进一个批次：一次上门读两户燃气、 复尺两套房间，之后分次施工、分别打压，调试与回访也一并安排。同一个师傅跟进两套， 使用同一套判定标准，能减少两套做法不一致的情况。

售后能覆盖到什么范围？

两套住宅同在新繁镇外滩一号，属于同一小区的上门范围，报修时按同一次出车安排即可。 若日后需要超出这一范围的服务，可在联系门店时先说明小区与地址，由门店确认能否受理与如何排期。
