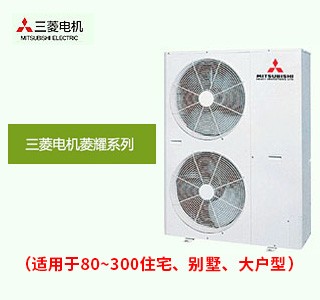

三菱电机菱耀系列
家用中央空调适用三室～四室 / 大户型 · 建筑面积 80～300 ㎡ · 一拖五 · 一拖六

菱耀是三菱电机家用中央空调三个系列里的中档容量档，适配区间为 80～300 ㎡，户型覆盖从三室、四室一直延伸到住宅大户型与小型商用。本页是菱耀的系列页，与栏目里的一拖五、一拖六单品页不同：单品页把一台机器的容量、管长与落差讲透，系列页要解决的是同一系列内部的两件事 —— 室内机用哪种形式，以及哪些房间各自成路、哪些房间合并成路。

系列之间的差别落在两处：可连接的室内机台数，与适配的面积区间。下表只列可在栏目页与厂家样本上核对的内容，不做没有依据的性能横向比较。

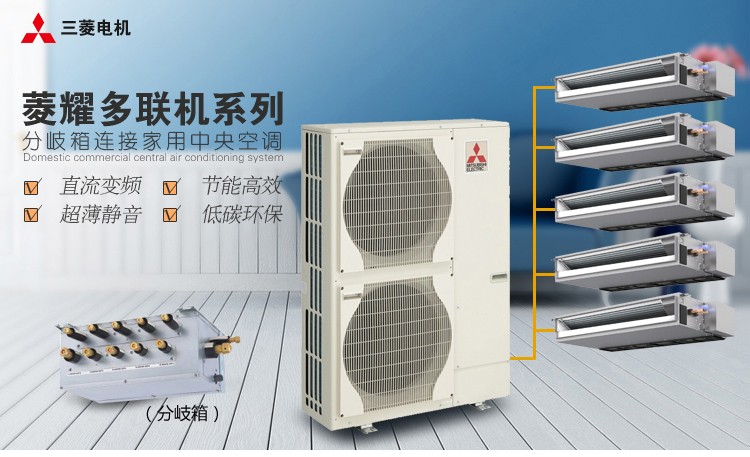

「一拖五」「一拖六」描述的是室内机台数，也就是可以独立开关的空调区域数。菱耀落在这两档，对应的是整套房里五个到六个可独立使用的空间。与「客厅装柜机 + 各房间装壁挂机」相比，多联机的外墙只留一个机位，室内只在吊顶里走管，房间数越多，这一点越明显。中央空调栏目下另有 1 款保温管配件，与整机分开计数。

菱耀系列在家用场景下常见的两个容量档，样本参数页给出的型号为 MXZ-7A140VA-S 与 MXZ-8A160VA-S，匹数分别标注 5.6P 与 6.4P。家用多联机的「匹」是行业俗称，机器铭牌与能效标识用的是 kW 为单位的制冷量；7A140 与 8A160 两个型号里的 140、160，指向的正是 14.0 kW 与 16.0 kW 这一量级的名义制冷量，与匹数标注相互印证。

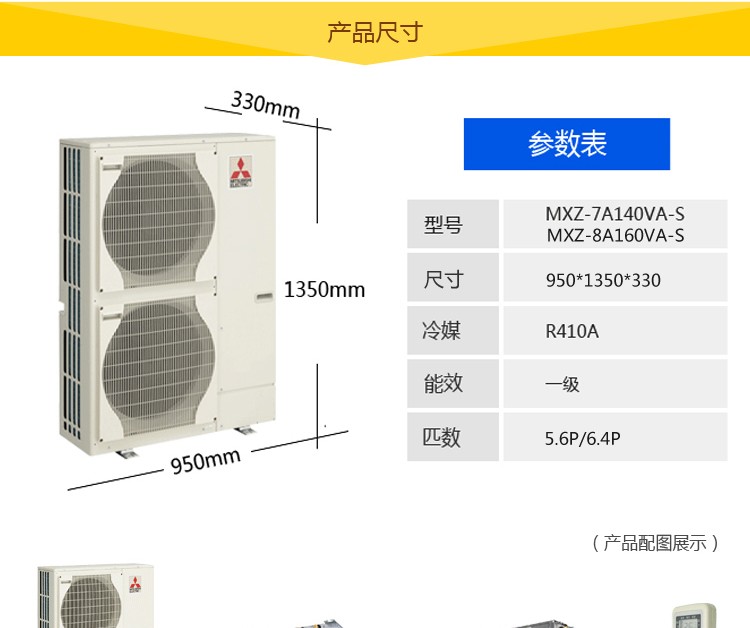

机身尺寸在样本的尺寸图里以三个标注给出：高度 1350 mm、宽度 950 mm、深度 330 mm，与参数页的 950×1350×330 一致。设备平台除放下机身之外，还要在出风侧留出散热空间、在检修侧留人可站立的位置；机位过窄会让散热受阻，夏季高温时段容易出现降频保护，这一点在旧小区改造中尤其要提前确认。

能效指标要看哪一本标准

家用中央空调属多联式机组，现行强制性国标是 GB 21454—2021《多联式空调（热泵）机组能效限定值及能效等级》，与覆盖单体式房间空调器的 GB 21455—2019 是两本不同的标准，两者的 APF 不能直接横比。GB 21454—2021 下，风冷式热泵型多联机按全年性能系数 APF 分为三级，一级最高。样本标注的一级能效，即落在下表一级对应的限值之上。

APF 是全年口径，同时涵盖制冷季与制热季，这与只反映部分负荷制冷性能的 IPLV(C) 不是一回事；多联机自 2022 年 11 月 1 日起以 APF 替代 IPLV(C) 作为主要能效评价指标。样本参数页与套餐页对同一台外机的型号前缀存在 MXZ 与 MEXZ 两种写法，属样本印刷差异，选型与验收以设备铭牌为准。

同一台室外机，室内机可以换成不同的形式，而形式的选择比容量的选择更影响吊顶与使用感受。本系列样本列出的室内机是薄型风管式，机身高度 200 mm，属暗装类型；家用多联机另一种常见形式是嵌入式（四面出风），面板与吊顶齐平，四周送风。两种形式的差别集中在机身体量、风口布置与送风方式三处，下面分开说。

3.1　薄型风管式的机身与风口

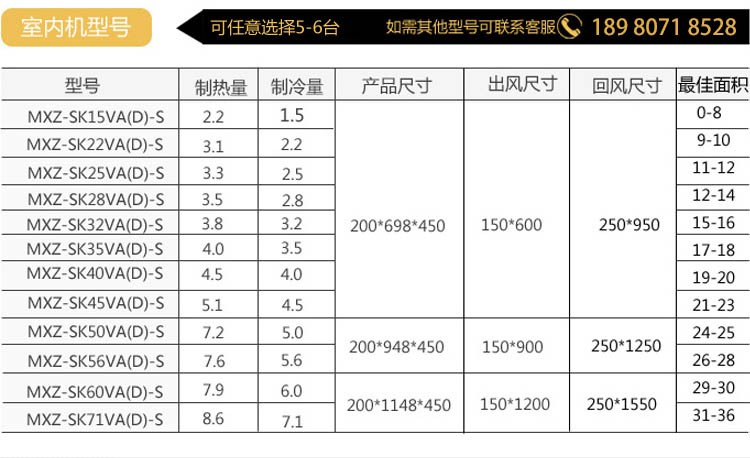

样本选型表把风管式内机按能力分成三段机身：制冷量 1.5～4.5 kW 的一段机身尺寸为 200×698×450 mm，5.0～5.6 kW 的一段为 200×948×450 mm，6.0～7.1 kW 的一段为 200×1148×450 mm（宽×高×深，单位 mm）。三段机身的共同点是厚度都在 200 mm，宽度随能力增加，这是风管式内机为了塞进吊顶、又要在有限高度里布置换热器与风机的典型取向。

对应地，出风与回风的开口尺寸也分成三档：小机身配 150×600 mm 出风、250×950 mm 回风；中机身配 150×900 mm 与 250×1250 mm；大机身配 150×1200 mm 与 250×1550 mm。开口尺寸决定了吊顶要留多大的洞，也决定了风口百叶的规格，属于出图阶段就要定下来的数据。

3.2　嵌入式四面出风与它的层高门槛

嵌入式（四面出风）把机器嵌进吊顶，面板与吊顶完成面齐平，四个方向同时送风。它的优势是气流覆盖均匀、风口居中整齐，适合方正、层高较高的大空间。制约来自体量与净空：面板要落在吊顶完成面上，机器本体连同冷凝水管的排水坡度都要在吊顶上方安排，因此对吊顶净空的要求高于风管式，四周还要给送风留出不小于一段的展开空间，靠墙布置时容易形成气流短路。本系列样本未列嵌入式的机身与开口数据，若选用该形式，机身厚度与吊顶净空需按当期样本与现场结构板净高另行核对。

3.3　客厅与卧室的常见搭配依据

把风管式与嵌入式放在同一套房子里比较，两个空间的取向正好相反。客厅面积大、人员活动集中在中部、层高通常也更高，嵌入式四面出风能把冷量铺开到四周，风口居中不占墙面，外观上更整齐；如果客厅是长条形或与餐区连通成异形平面，风管式沿长边定向送风反而更贴合。卧室面积小、人在床上的时间长、对噪声更敏感，风管式可以把风机藏在门口上方的局部吊顶里，出风口设在门口或侧墙上沿、回风就近处理，声源与送风口都远离床头，这正是「客厅嵌入式、卧室风管式」这类搭配的依据。

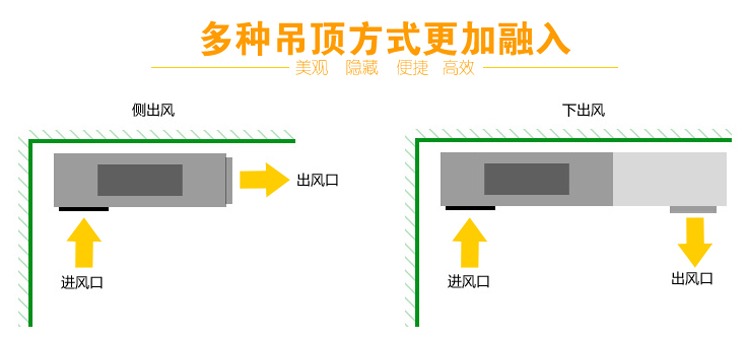

送风方式上，风管式还有侧出风与下出风两种做法：侧出风从吊顶侧面水平送出，气流贴着吊顶铺开再下沉；下出风从吊顶下方垂直吹出，到达地面的路径更短。下图是样本对这两种做法的示意。长条形房间多取侧出风，以延长送风射程；局部吊顶很浅、或需要快速把冷量送到活动区时，下出风更直接。两种做法的进风口都在吊顶下方，回风空间要一并留出。

4.1　哪些房间该合成一路

分区要回答的是：整套房里哪几个空间各自配一台室内机、哪几个空间合并到一台。判断的准则是使用时间的重合度。使用时间高度重合、且温控需求相近的两个空间，把它们交给同一台内机是合理的 —— 即便分成两台，实际使用时也总是同时开、同时关，多配一台反而抬高了室内机总能力、推高配置率；而使用时间错开的房间，比如白天用的书房与夜间用的卧室，必须各自成路才能单独开关、互不牵制。

客厅与餐区是最常见的合并对象。客餐连通、人在两个区域之间的时间高度重叠，合并成一路既省一台内机，也符合日常使用；若餐区独立成间、或者家里有需要单独开餐区的使用习惯，则应把餐区分出来单独控制。书房与客房这类低频空间，如果长期无人使用，可以和相邻空间合并；一旦需要独立使用，就要单独成路。

分区还有一个物理约束：每个房间的负荷要与所配内机的容量对得上，一个内机覆盖两个房间时，两间房的面积之和不能超出该内机的最佳面积区间；同时，内机位置要兼顾两个空间的送风路径，避免出现某个房间送不到风、或者两个空间温差明显的情况。

4.2　逐间冷负荷估算

分区定下来之后，容量才轮到计算。建筑面积里含公摊、阳台、厨卫与固定柜体，这些部分不参与制冷，因此负荷要按空调面积逐间算，不能用总面积套一个匹数。冷负荷指标按工程经验概算取 150～200 W/㎡，分房间按朝向、层高、外墙保温与窗墙比在区间内取值，顶层、西晒或落地窗占比高的房间往上取。下表以一套四室两厅的户型做示例，对应菱耀一拖六的六个区域。

把六间房的冷负荷加总，落在 14.5～18.4 kW 之间。这个数比室外机 14.0 kW 的名义制冷量略高，原因在于逐间负荷是按「所有房间同时达到设计工况」叠加的，而实际使用中六间房同时满负荷的概率很低。这正是配置率超过 100% 能够成立的物理基础，也是下一节要算的那笔账。

4.3　配置率怎么算

配置率也常写作连接率、超配率，算法是把各室内机的名义制冷量相加，再除以室外机的名义制冷量。GB/T 18837 称之为配置率，JGJ 174—2010《多联机空调系统工程技术规程》建议：系统配置的室内机总能力宜控制在室外机能力的 50%～130%。低于这个区间，室外机长期轻载、效率偏低；高于这个区间，多台内机同时满负荷时每台分不到足额冷量，降温变慢，且制热工况受影响大于制冷工况。具体上限以所选品牌的选型软件为准，不按固定百分比拍。

一拖五的配置率约 126%，落在 JGJ 174—2010 建议的区间上段；一拖六约 142%，已超出建议的 130% 上限，这说明样本套餐是按「房间虽多、但不同时满负荷」设计的，六间房全开且都到设计负荷的概率很低。是否可选一拖六，应结合逐间负荷与同时使用情况核算，并以品牌选型软件校核，不宜直接把套餐表当成唯一方案。

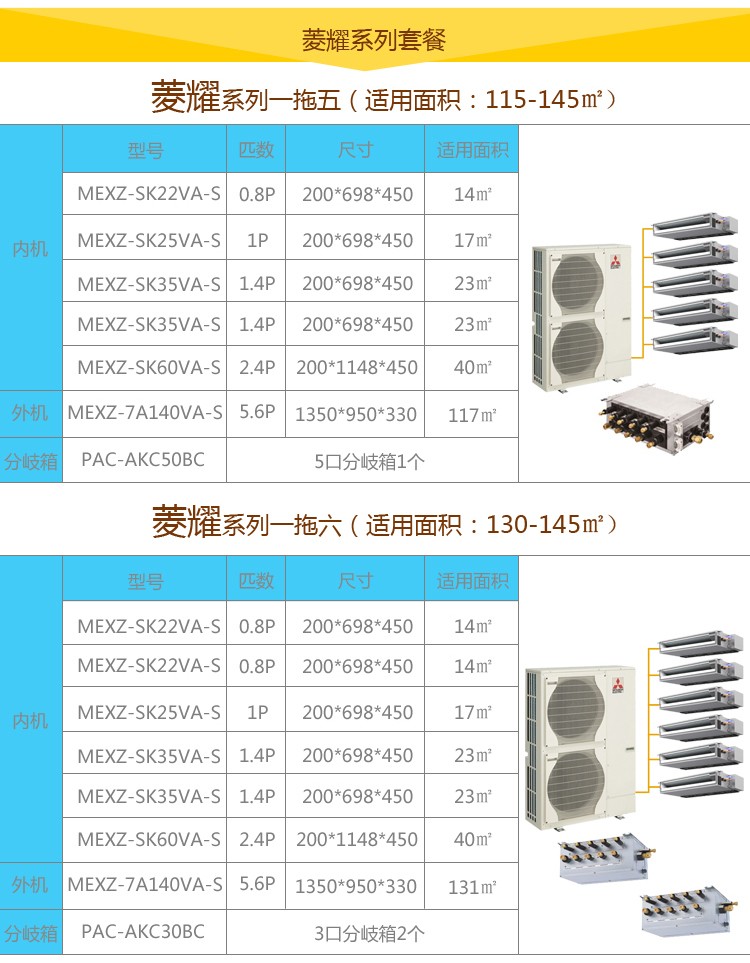

厂家样本对菱耀给了两套套餐，分别是一拖五与一拖六，两套用的室外机是同一个容量档，差别只在室内机的搭配与分歧箱的口数。下表照样本原样列出，型号与承担面积均为样本口径，具体以现场核算为准。

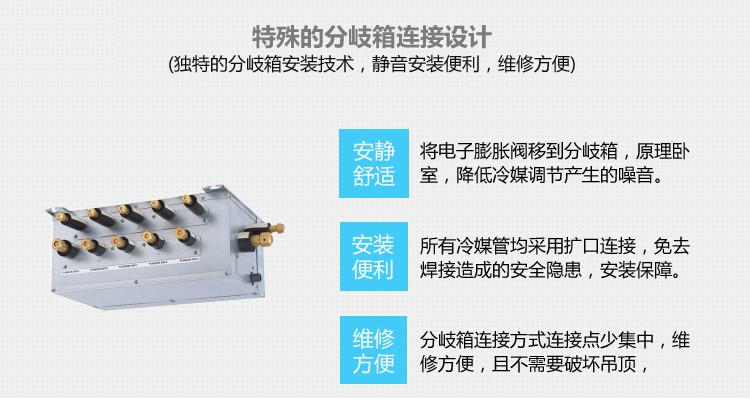

两套套餐的差别值得逐条看。一拖五给五台内机，其中两台用的是 1.4P 的 SK35；一拖六多出一台内机，多出来的位置用 0.8P 的 SK22 补足，也就是把房间数增加、单台能力调小。分歧箱的配法也随之不同：一拖五用一个 5 口分歧箱一次分出五路，一拖六则用两个 3 口分歧箱，把六路分两组引出。口数决定了支路能否在箱体上就近接入，也决定了箱体周围要不要多留一处检修口。

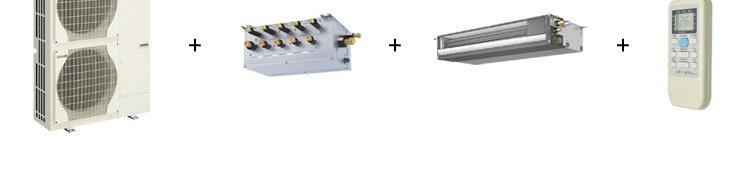

菱耀系统里室外机只有一台，主机侧的工作量与分体机相比不重；真正决定观感与使用效果的是吊顶里的那一部分 —— 内机的落位、风口的开孔、冷媒管的走向与冷凝水的坡度。这一部分封板之后就看不见了，每一道工序都要在隐蔽前确认一次。

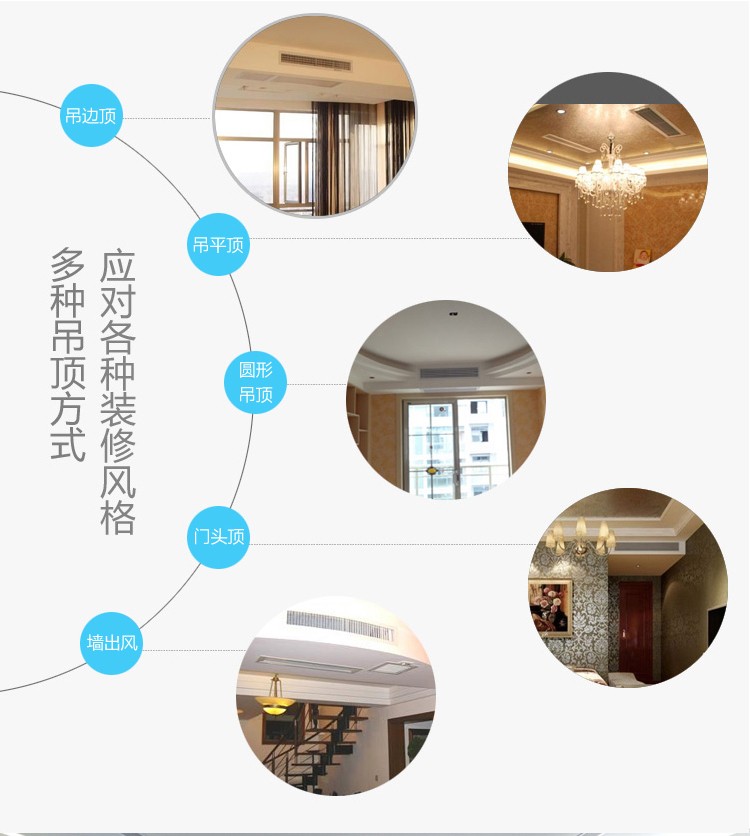

风管式内机对吊顶的要求可以拆成三层：机身要在吊顶内占住一块高度，冷凝水管要能顺着排水方向做出坡度，风口与回风还要在吊顶完成面上开孔。样本给出的机身厚度是 200 mm，再叠加冷凝水管坡度与吊顶面层，局部吊顶需要预留一段下挂高度；实际净空以现场结构板净高与所选内机型号为准。检修口应留在电气盒与接管侧，尺寸要能取出过滤网与电控板。

四川鼎格舒适家承接成都全域及川内各地市州的家用中央空调工程，提供设计、设备、辅材、安装与售后的一体化交付。菱耀这类一拖五、一拖六的多联机，管路线条长、涉及房间多，室内机形式又与吊顶方案互相牵制，设计与安装由同一方负责，可以减少出图与落地之间的偏差，也便于把室内机形式、房间分区与吊顶开口一次性理顺。

工艺侧执行公司《安装工艺白皮书》「鼎格精工 4.0」标准，与本页产品直接相关的条目包括：冷媒管充氮焊接、保压 4.0 MPa 稳压 24 h、冷媒按实测管长定量追加充注、冷凝水管坡度不小于 8‰、橡塑保温厚度不小于 15 mm、室内机吊杆加装双重减震垫。这些项目在隐蔽工程验收时逐条对照，验收记录随工程存档。

设备侧执行厂家原厂质保，另有公司增值质保部分，具体年限与范围以签约时的书面约定为准。滤网清洗、冷媒压力检测、冷凝水排放检查等日常维护项目，售后会按约定周期提醒。成都地区夏季室外计算干球温度取 31.8 ℃、相对湿度偏高，除湿量应在逐间负荷里单独考虑，不宜只按干球温度选型。
