成都天府新区德信麓湖云庄227㎡中央空调案例｜临江叠拼送风与除湿

• 天府新区 · 正兴街道临锦江板块
• 建筑面积 227 ㎡
• 户型 4 室 2 厅 3 卫（叠拼上叠）
• 系统形式 一拖六多联机 + 除湿新风一体
• 交付状态 清水房
• 外机落位 本户屋面露台

• 227㎡建筑面积
• 119㎡空调面积
• 231W/㎡配置单位冷指标
• 29.4kW室内机总冷量
• 117%配置率
• 26℃夏季室内设计温度

项目档案

一、临锦江叠拼要先摆上桌的三道题

叠拼这种户型，中央空调的第一遍方案不能只画在平面图上。德信麓湖云庄位于正兴街道大安桥村三组， 临锦江一侧，8 栋叠拼排开，共 294 户。本户为上叠，上下两层加一处屋面露台。 这样的房子同时带来三件普通平层不会遇到的事：横厅面宽被拉得很长，而进深被压得很浅； 房子离江面近，湿度常年偏高；外机没有公共平台可放，只能落在自家露台上， 而这块露台正好是楼下邻户的屋面。

这三件事的性质并不相同。第一件是气流组织问题——横厅的送风要跨过十几米的面宽， 中间布一个风口，两头一定凉不匀。第二件是负荷性质问题——江边空气含湿量大， 空调承担的潜热比例上升，除湿不能只靠空调顺带完成。第三件则是责任边界问题—— 露台是自家的，但露台的下面是邻居家的顶棚，外机的落水、冷凝水与振动一旦处理不当， 后果不会停在本户。

这三道题里，第三道最容易被低估。它牵涉的不是本户舒不舒服，而是会不会给邻居造成损失。 露台一旦渗漏，返修不只是修补一块面层——往往要掀开本户设备区的做法层， 还要与楼下协商施工时间与损失认定。秦先生在沟通里反复提到「不留隐患、可追溯」， 他要求每一项防水做法都留记录、每一步验收都有影像， 这也决定了本篇后面几节会把做法写得比常规案例更细。

二、客户需求转成设计条件

秦先生 42 岁，在私募基金做合规总监，家里有一名中学生。合规章出来的职业习惯是流程先行： 他不问某个环节能不能省，而是问这个环节做完之后，凭什么证明它做对了。 谈到空调时，他给的三条要求里没有一条提到品牌或价格，全部落在结果与留痕上—— 横厅要能整片凉下来，梅雨季不能闷，外机在露台上不能给楼下添麻烦。

把这几条串起来看，会发现它们有共同的前提：所有方案都要在露台面层与吊顶面层施工之前定下来。 横厅的送风点位置一旦被吊顶分格锁死，再改就要拆龙骨；外机基础一旦落在成品防水层上， 后期想抬高就难了。所以本户的施工顺序里，防水与基础这两件事被提到很靠前的位置， 甚至早于部分室内工序。

三、配置单位冷指标的取值与逐间选型

3.1 成都地区为什么按 180～250 W/㎡ 配置

给每台室内机定容量档位，起点是每平方米配多少冷量，也就是配置单位冷指标。 成都地区家装中央空调的常规取值区间是 180～250 W/㎡。这个区间之所以偏高， 关键在湿度。按 GB 50736—2012《民用建筑供暖通风与空气调节设计规范》， 成都夏季空调室外计算干球温度 31.8 ℃、湿球温度 26.4 ℃，两者只差 5.4 ℃。 干湿球温差小，说明空气里的含湿量大，空调除了把温度降下来， 还要分出一部分制冷量把水蒸气凝成冷凝水排走。这部分潜热负荷不体现在干球温度上， 却实打实地占用机器能力。

本户的情况还要再加一层。临锦江，室外相对湿度常年高于城区均值，梅雨季更明显， 新风又必须从室外引入，等于把这份湿负荷稳定地送进室内。 如果除湿完全交给空调顺带完成，结果往往是把温度压得很低、湿度却仍然偏高， 体感依旧黏腻，这恰好是秦先生提到的顾虑。

3.2 同一区间内取高取低由四个变量决定

区间只是范围，具体落在哪一档要看房间本身。四个变量影响最大：朝向、楼层与露台侧、是否封窗大玻璃、层高。 同一栋楼的不同户型，仅因为窗墙比与朝向不同，取值就可能拉开 40～60 W/㎡。

本户落在四个变量上的位置是：上叠顶层，屋面板辐射与露台蓄热都作用在主要房间上，楼层项取高段； 客餐厅为南向横厅，封窗后形成整面落地玻璃，朝向与封窗两项同样指向高段，故取 245 W/㎡； 主卧南向、临江侧，取 235 W/㎡；书房西南向、午后有西晒，取 230 W/㎡； 次卧（中学生房）东向，受晒集中在上午，取 210 W/㎡；另一间次卧北向，取 195 W/㎡。 整体看，本户取值偏向中高段，与临水高湿、屋顶层与封窗大玻璃三项条件相符。

拿到逐间配置冷量之后，还要换算成设备档位。多联机室内机的名义制冷量分档，不能连续取值， 每一间都要往上取到相邻档位。这里有一处需要特别处理：客餐厅的配置冷量是 12.74 kW， 单台吊顶内风管机的档位跨度有限，一台带不动整面横厅，本户改用两台室内机分担—— 这既是容量上的需要，也是下一节送风布置的前提。

室内机名义制冷量合计 29.4 kW，比按指标算出的配置冷量 27.5 kW 高出约 7%，差值来自取档时的向上取整， 其中横厅拆成两台是同口径下的容量分配，不是额外加量。真正需要控制的另一组比例是配置率。

四、系统方案、设备配置与除湿新风一体

多联机系统里有一个必须算清的比例：室内机名义制冷量之和与室外机名义制冷量之比， 行业里叫配置率，也常写作超配率。JGJ 174—2010《多联机空调系统工程技术规程》 给出的常规上限是 130%。这个比例压得太低，室外机长期顶满负荷运行，降温慢、能耗高； 放得太高，多台室内机同时开时室外机带不动，末端出风温度会往上抬。

117% 取在偏中段的位置。三层空间里，主卧与两间次卧很少同时开，横厅的使用高峰集中在晚间， 按 0.6 的同时使用系数折算，最大同时冷量约 16.5 kW，25.2 kW 的室外机留有大余量。 这样做的好处是横厅两组风口全开、主卧同时开启时可以迅速拉温， 而不必让室外机一直贴着满负荷运行。

4.1 除湿新风一体机怎么与空调配合

临江住宅的除湿如果完全交给空调，会出现两个问题：一是空调在制冷间歇停机时， 室内湿度会跟着回升；二是为了除湿必须把送风温度压得更低，风口更容易结露。 本户把新风与除湿单独交给一台除湿新风一体机处理，它把室外新风先除湿再送入室内， 空调则专注控制温度，两者分工明确。

★工程经验的室内湿度控制目标是相对湿度 50%～60%，梅雨季不宜低于 45%—— 湿度过低会让木饰面与实木家具开裂。一体机的容量按换气量与除湿量双重校核： 换气量按三口之家每人 30 m³/h 估算并留余量，除湿量则按室外新风含湿量与室内目标湿度之差折算。

五、大面宽横厅的远距离送风

横厅这种格局，进深浅、面宽大，看起来通透，气流却是麻烦。面宽约 12 m、进深约 4.3 m 的空间， 如果在中间布一个送风口，射流沿进深方向很快衰减，两端就成了气流到不了的角落； 若把风口挪到一侧，近处风速偏高，远端依然吹不到。形成的结果是： 坐在风口下方觉得冷，走到窗边又觉得闷。

5.1 横厅的气流难点在哪

吊顶内风管机的送风属于贴附射流，冷风沿吊顶面铺开后受重力作用缓慢下沉。 射流的有效覆盖半径与风速、风口尺寸、安装高度都有关。家装机型的常规参数下， 单个送风口的有效覆盖半径约 3.5 m（★工程经验）。把 12 m 面宽按 3.5 m 半径算， 单点覆盖明显不够，至少需要两个送风点，且相邻送风点之间的距离不能拉开太远， 否则中间段会出现风速过低、温度回落偏慢的区域。

5.2 本户的送风点布置

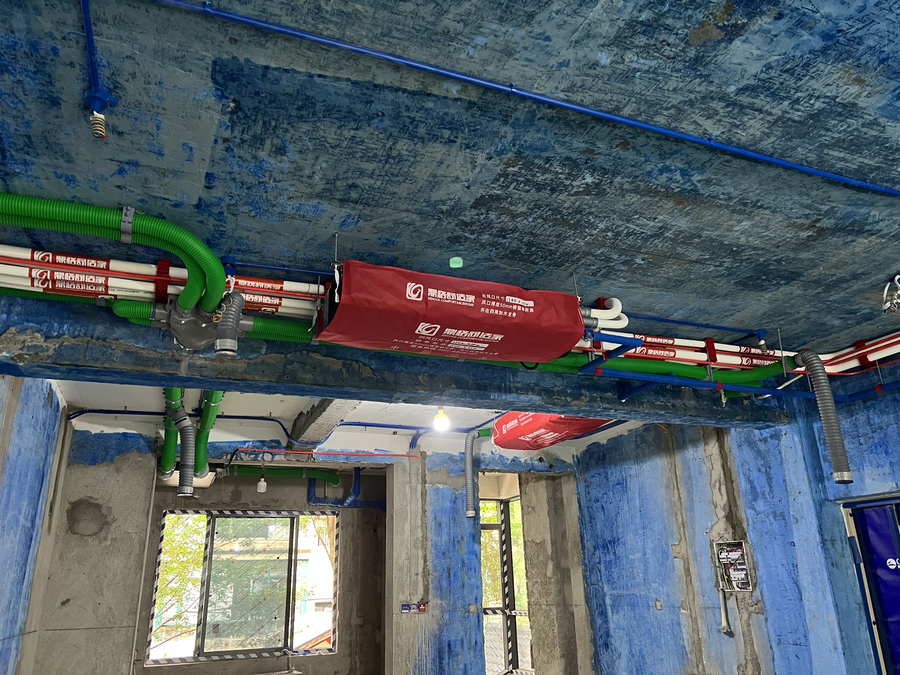

本户把横厅分成两组送风点，每组由一台 7.1 kW 室内机承担，两台内机沿横厅长边方向分设， 分别负责左右各约一半面宽。两组风口合用一个集中控制器联动， 避免出现「只开一半」造成的半冷半热。风口采用加长条形风口的做法， 出风沿吊顶面铺开，两股射流在中部温和交叠，把中间最容易成为死角的区域覆盖住。

布置完成后要在平面图上做一次覆盖校验：以每组风口为圆心，按有效覆盖半径画圈， 两圈之外的区域就是需要复核的死角。本户的死角出现在横厅靠近入户的一端， 处理办法是把该侧送风点向入户方向平移约 0.6 m，同时把风口方向略微偏向通道一侧， 使射流沿墙面继续延伸。校验这一步不能省，因为它决定了后面吊顶分格与灯具排布。

六、露台主机位：防水、减振与排水导排

本户是上叠，外机只能落在自家屋面露台上。这块露台在产权上属于本户， 但在结构上就是楼下邻户的屋面——它的防水层一旦失效，水就会往下走。 外机放在这里，等于把雨水、冷凝水与振动三样东西同时压在一个需要防水的界面上。 这一节把做法拆开写，是因为它属于宁可做厚也不能省的部分。

6.1 本户的具体做法

露台的做法按顺序分四层推进。结构面清理与修补之后，先做整体防水层， 防水在设备区范围内上翻至墙面，上翻高度不小于 250 ㎜（★工程经验）； 随后在设备基础位置加铺一道防水附加层，再浇筑混凝土支墩， 支墩顶面高出露台完成面不小于 150 ㎜（★工程经验），让外机机身与积水彻底脱开； 支墩周边按 1%～2% 找坡，坡向露台排水口，设备区外侧再做一道不小于 100 ㎜ 的防水翻边， 防止雨水向设备区倒灌。外机与支墩之间铺橡胶减振垫，机身不直接落地。

冷凝水的导排单独走一路：室内机的冷凝水管沿外墙引至露台，接入专用排水管并设存水弯， 不与雨水口共用，也不允许直接滴落在露台面层上。外机自身的化霜水与雨水， 则由支墩周边找坡引至露台雨水口排出。排水口的位置在方案阶段就与结构图对过一遍， 刻意避开了下叠卧室的正上方。

防水层的验收方式与常规屋面一致：按 GB 50207—2012《屋面工程质量验收规范》的相关规定做蓄水试验， 蓄水时间不少于 24 h，观察楼下顶板有无渗漏或湿渍。本户在蓄水试验时留下了影像记录， 作为后续可追溯的依据。防水层、附加层与翻边的施工节点也一并留档， 这样即便若干年后出现渗漏，也能快速判断问题出在哪一层。

6.2 上下叠关系

上叠的外机放在露台上，对下层住户有两类影响：噪声与排水。噪声方面， 低频振动比空气声更难隔绝，传播路径是机身—支墩—结构板—楼下顶棚， 因此在机身与支墩、支墩与结构之间逐级隔断硬连接，比单纯加隔声屏障更有效。 排水方面，雨水口与冷凝水管的落水声在夜间尤其明显， 本户把排水路径尽量贴着结构墙走，远离下叠卧室一侧。

机位的位置也有讲究。上叠露台通常面积有限，外机宜贴着露台内侧靠墙布置， 既减少对露台使用面积的影响，也避免噪声向露台外侧的邻居方向扩散。 若露台内侧布置后净距不足，可沿进深方向小幅外移，但须同时复核排风面与女儿墙的距离， 保证排风不被挡回。

七、管路、冷凝水、风口与防凝露控制

隐蔽工程的验收必须在封板之前一次性完成，这一点在临江住宅里还要多一条： 防凝露。临锦江空气含湿量大，夏季送风口表面温度低于周围空气露点时， 风口边框会挂满水珠，滴到墙面上就是一道水痕。防凝露的处理必须与管路、风口同步做。

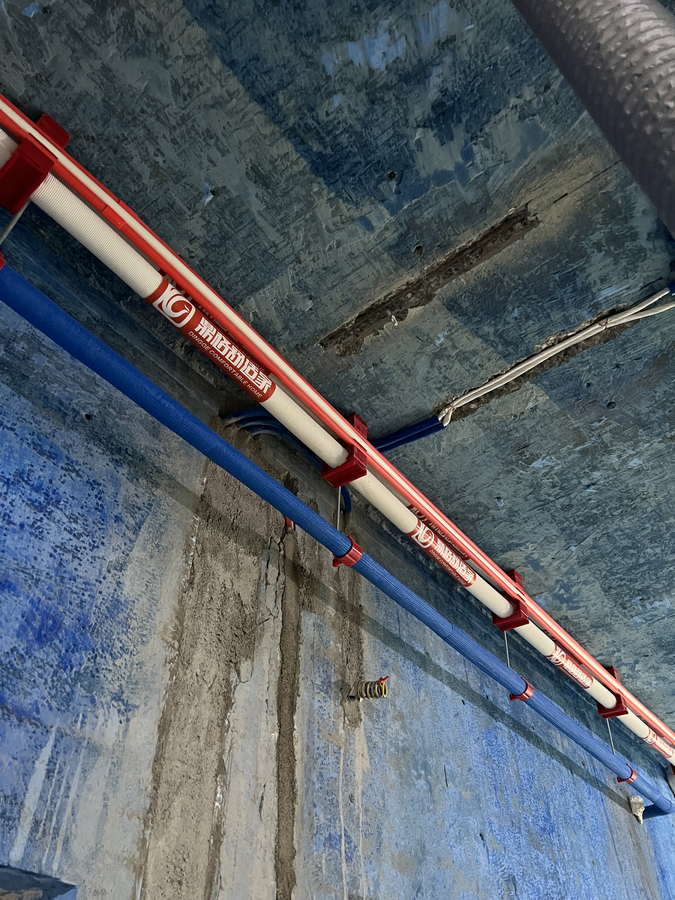

• 冷媒管主液管 φ9.52、主气管 φ15.88，支管 φ6.35 与 φ12.7；全程橡塑保温，壁厚不小于 15 ㎜；分歧管前后保持直管段。第一分歧管到最远室内机的等效管长控制在 40 m 以内，上叠跨层立管的固定支架另按竖向间距加密。
• 冷凝水管PVC-U DN25，坡度不小于 8‰ 且全程坡向出水口（GB 50243—2016 第 9.3.7 条），出口存水弯水封高度不小于 50 ㎜；跨层排水管在每个楼层段单独固定，防止自重下坠改变坡度。
• 送风口横厅采用加长条形风口，风速控制在 2.0～2.5 m/s；风口内框加做隔热垫，边框与吊顶面之间用柔性密封材料过渡，阻断冷桥。
• 回风口风速控制在 2.5～3.0 m/s，与检修口合并设置为带回风百叶的检修口，位置选在室内机接线盒一侧。
• 防凝露风口表面做隔热与密封处理，送风温度控制在室内露点以上；梅雨季把除湿交给一体机承担，不靠一味压低送风温度取凉，从根本上减少结露机会。
• 穿墙与外机侧冷媒管穿墙加设套管，套管与铜管之间填软质材料并做软连接，隔断露台侧的振动传导；穿露台防水层的管道根部做附加防水，孔洞一次封堵到位。

防凝露这一条容易被误解成「风口选好一点就行」。实际上它由三件事共同决定： 送风温度的设定、风口的隔热与密封、以及室内的湿度水平。前两项在施工阶段可以控制， 第三项则依赖除湿新风一体机在梅雨季的持续运行。三者缺一， 再好的风口也会在连续高湿天气里出现水珠。

八、施工组织、隐蔽验收与交付

上叠的施工窗口受露台工序牵制。防水与设备基础必须先于露台面层完成， 而室内侧的吊顶封板又要等空调管路做完，两条线在时间上并不完全平行。 本户把整个周期排成 4 个工作日，并把露台侧的节点放在了靠前的位置。

• 移交给业主的资料空调布置图、露台防水做法与蓄水试验记录、隐蔽工程记录、保压与抽真空记录、除湿新风一体机使用说明、回风口滤网清洗方法。
• 移交给装修方的数据吊顶内机身标高、冷媒管与冷凝水管走向、送风口与回风口开孔尺寸、检修口位置与最小可开启尺寸。
• 业主可自行检查的项目横厅两端与中部的温差是否接近、各房间线控器能否独立启停、露台设备区是否积水、除湿一体机是否能独立运行。
• 需专业方完成的项目冷媒管路保压结果、真空度读数、冷凝水排放是否顺畅、露台防水层与支墩根部有无渗漏迹象、外机运行时有无异常振动。

九、运行表现与费用量级

9.1 出风、湿度与体感

多联机的末端嵌在吊顶里，气流自上而下循环，与柜机、挂机的定向吹风体感不同。 本户横厅的两组送风口沿长边铺开，坐在这端与那端的温差接近； 卧室与书房采用单点送风，导风方向避开床位与书桌。横厅的风口较长， 风速控制在 2.0～2.5 m/s，体感是温度整体下降，而不是一股风正对着人吹。 梅雨季的体感差别更明显：空调只管温度，湿度由除湿新风一体机维持， 室内不闷也不至于干到让木饰面开裂。

9.2 费用量级估算

运行费用取决于使用时长、设定温度、室外气温、围护结构条件与除湿模块的运行时数， 没有一个固定数字。下表按成都居民生活用电价格做量级测算，用来判断费用水平，不代表实际账单。

十、常见问题（FAQ）

横厅那么宽，一台大内机不行吗？

吊顶内机型的档位跨度有限，一台很难覆盖整面横厅。更关键的是气流， 而不是容量：吊顶内风管机的送风属于贴附射流，单点有效覆盖半径约 3.5 m（★工程经验）， 12 m 面宽只布一个风口，两端必然成为风速过低的区域。 本户把横厅拆成两组送风点，每组各配一台 7.1 kW 室内机， 相邻送风点间距控制在 6 m 以内，并在平面图上做覆盖校验， 两端与中部的温差才接近。

临江的房子，空调能不能顺便把湿气除掉？

能除，但不够。空调除湿依赖制冷，制冷停机时湿度会回升； 为了除湿把送风温度压得太低，风口又容易结露。 本户把新风与除湿单独交给除湿新风一体机，把室外新风先除湿再送入室内， 空调专注控温，两者分工明确。★工程经验的室内湿度控制目标是相对湿度 50%～60%， 梅雨季不宜低于 45%，湿度过低会让木饰面与实木家具开裂。

上叠的外机放在露台上，会不会漏到楼下？

会不会漏取决于防水与设备基础的做法。关键在于三件事： 防水层在设备区上翻不小于 250 ㎜（★工程经验）；设备支墩下先铺防水附加层， 支墩顶面高出完成面不小于 150 ㎜，不让基础直接压在防水层上； 冷凝水接入独立排水管并设存水弯，不排在露台面层。 做好这三条，再加上不少于 24 h 的蓄水试验，渗漏风险可以控制住。

露台防水怎么验收才算数？

验收节点要卡在面层施工之前。按 GB 50207—2012《屋面工程质量验收规范》的相关规定 做蓄水试验，蓄水时间不少于 24 h，到楼下对应位置观察顶板有无渗漏或湿渍。 本户在试验时留下了影像记录，并把防水层、附加层与翻边的施工节点一并留档。 这样即便若干年后出现问题，也能判断出是哪一层失效，而不是把面层整体掀开找原因。

外机放在露台上，噪声会不会传到楼下？

低频振动比空气声更难隔绝，它的传播路径是机身—支墩—结构板—楼下顶棚。 有效的做法是逐级隔断硬连接：机身与支墩之间铺橡胶减振垫， 管路穿墙加软套管并做软连接，机位避开下叠卧室正上方； 排水口位置同样避开下叠卧室，减少夜间落水声。 这几种措施叠加之后，楼下听到的主要是极低频的背景声，不影响休息。

为什么六台室内机加起来 29.4 kW，室外机只要 25.2 kW？

因为房间很少同时满负荷运行。配置率是室内机名义制冷量之和与室外机名义制冷量的比值， 本户为 117%。依据是使用方式：三层的使用分散，主卧与两间次卧很少同时开， 横厅的高峰集中在晚间，按 0.6 的同时使用系数折算，最大同时冷量约 16.5 kW， 25.2 kW 的室外机余量充足。JGJ 174—2010 给出的常规上限是 130%，本户取在中段。

梅雨季空调开得不多，除湿一体机单独运行费电吗？

除湿新风一体机的功率远小于室外机，属于长时间低功率运行的设备。 梅雨季的常规做法是让它按设定湿度间歇运行，空调只在温度偏高时开启。 这样比一味开空调降温除湿更省，也避免了把房间吹得过冷、家具受潮开裂之外的另一种麻烦， 也就是风口结露。

日常维护需要做什么？

需要用户自己动手的主要是回风口滤网清洗。本户把回风口与检修口合并设置， 拆下回风百叶即可抽出滤网，建议在制冷季每月清洗一次。 除湿新风一体机的滤网同样需要定期清理，梅雨季前检查一次。 露台侧则建议每季度查看设备区有无积水、排水口有无堵塞、基础与减振垫有无位移。 冷媒系统、冷凝水系统与电气部分属于专业维护范围，出现制冷明显下降、 排水口溢水或外机异常振动时，由施工方安排人员上门检查。
