成都龙泉驿龙湖光年142㎡中央空调案例｜TOD小高层外机散热间距

• 龙泉驿区 · 行政学院 TOD 板块
• 建筑面积 142 ㎡
• 户型 4 室 2 厅 2 卫
• 系统形式 一拖五多联机
• 交付状态 清水房
• 外机落位 同层共用设备平台

• 142㎡建筑面积
• 90㎡空调面积
• 229W/㎡配置单位冷指标
• 21.5kW室内机总冷量
• 119%配置率
• 26℃夏季室内设计温度

项目档案

一、设备平台才是第一道门槛

一般住宅做中央空调，设计是从房间的朝向和吊顶开始的。TOD 小高层的顺序要反过来，先看屋外那块平台。 原因很直接：室内机装在自家吊顶里，怎么摆是自家的事；外机装在公共设备平台上， 能放在哪、四周留多少空隙，并不完全由本户说了算。龙泉驿区行政学院 TOD 板块的这批小高层， 楼栋沿着地铁场站密集排布，一层住四户，空调平台是共用的一条凹槽， 这就把「外机往哪放」从一个安装细节抬成了设计前置条件。

本户所在楼栋为 17 层小高层，空调平台设在厨房外侧的结构凹槽内，两侧是承重墙与楼板， 正面封一排固定百叶，平台净尺寸约 3.0 m × 1.2 m（★工程经验，实际以现场实测为准）。 同层 4 户共用这条平台，各户的落位大致由开发商预留的冷凝水立管与电源点位划开， 但预留只是「有个地方」，并没有替任何一户算过散热间距。楼栋与前一排的净距在 30 m 上下 —— 这个距离对采光和隐私够用，对散热却偏紧：排出去的热风在这么窄的通道里不容易散掉， 很容易被同侧或下层的外机重新吸回去。

把这三条放在一起，本篇的主要矛盾就清楚了：平台面积小，限制了外机能不能放得下； 平台要共用，决定了落位有没有协调空间；楼间距近，决定放下去之后热风会不会回流。 这三件事互相牵扯，而它们又都能反过来约束选型——外机档位越大，机身越宽越厚， 对净距的要求也越高。所以本户的设备选型不是先挑机器再看机位，而是先算机位能不能容下这台机器。

二、把业主诉求翻成设计条件

阮先生 35 岁，在地铁公司做信号工程，家里有一个还在上幼儿园的孩子。 职业习惯让他对这套系统的关注点与多数业主不一样：他不问「几秒钟能凉下来」， 而是先问「最热的那些天它会不会自己停」。这个提问背后是他在原住处的经历—— 分体机的外机只能挂在阳台外墙上，正面离墙不到 300 ㎜，夏天午后外机反复停机， 客厅温度压不下来。他把这个现象记了两年，换房之后，第一条要求就是外机必须放得开。

这张卡里，第二条和第三条是彼此咬合的。排风面统一朝外，意味着每一台外机都要沿同一条走廊排开； 谁站在走廊开口这一端，谁的排风最顺畅；谁被排在内侧，谁就更容易被前排的热风扫到。 如果按进场顺序随手落位，先装的户通常挑走开口端，后装的户只能收回风死角。 所以落位必须在设备进场之前就排定，而且要有一份双方都认过的记录， 这件事在 TOD 这种高密度小高层里，属于比选机型更要紧的前置动作。

三、单位冷指标取值与逐间选型

3.1 成都家装为什么把指标落在 180～250 W/㎡

给每台室内机挑档位之前，先要确定每平方米配多少冷量，这个数就是配置单位冷指标。 成都地区家装中央空调习惯把它落在 180～250 W/㎡ 这一段，比北方不少城市高出一截。 把这个数拉高的不是气温，而是水汽。GB 50736—2012《民用建筑供暖通风与空气调节设计规范》 给出的成都夏季室外计算参数是：干球温度 31.8 ℃，湿球温度 26.4 ℃，两个数之间只差 5.4 ℃。 干湿球温差小，说明空气接近饱和，机器每降 1 ℃ 都要额外拿出制冷量把水汽凝成水排掉； 这笔潜热支出不出现在温度计上，却照样从总冷量里扣走。

末端形态又把这一段往上抬了抬。住宅吊顶内可用的风管机，机身厚度与风口尺寸都受限， 同冷量下送出的风量与温差都比商用机组小，要在合理时间内把房间温度压到位， 只能把装机容量放大一些。这两件事合起来，就是 180～250 W/㎡ 的来历。

3.2 同一区间内取高取低由四个变量决定

区间只是范围，具体落在哪一档要看房子本身。四个变量影响最大：朝向、楼层、是否封窗大玻璃、层高。 同一栋楼、同一套户型，仅因为楼层和窗墙比不同，取值就可能拉开 40～60 W/㎡。

本户落在四个变量上的实际位置是：楼栋 17 层，本户在 15 层，非顶层也非首层，楼层项取中段； 客餐厅南向，阳台封窗后形成整面落地玻璃，朝向与封窗两项都指向高段，故取 245 W/㎡； 主卧同为南向但窗墙比常规，取 230 W/㎡；书房西南向，午后有西晒，取 225 W/㎡； 儿童房东向、受晒集中在上午，取 210 W/㎡；次卧北向、全天无直射，取 195 W/㎡。

拿到逐间配置冷量之后，还要把它换算成设备档位。多联机室内机的名义制冷量是分档的， 不能连续取值，每一间都要往上取到相邻档位。取档时同时看两件事：房间的降温除湿能力， 以及小房间会不会因为选得过大而频繁启停。本户书房与儿童房的计算冷量都在 2.5 kW 以下， 取档后落在 2.2 kW 与 2.5 kW 两档，与房间体量匹配。

五台内机的名义制冷量加起来是 21.5 kW，比按指标算出的配置冷量 20.6 kW 高出约 4%， 多出来的这部分是取档时向上取整的结果。接下来要盯的是另一个比例—— 内机能力之和与外机能力之比。

四、系统方案与主要设备

配置率是多联机方案里绕不开的一项，算法并不复杂：把所有室内机的名义制冷量加总， 再除以室外机的名义制冷量。JGJ 174—2010《多联机空调系统工程技术规程》 给这项比值划的常规上限是 130%。比值偏低，室外机常年贴着满负荷跑，降温慢、耗电高； 比值偏高，多台内机同时开时外机带不动，末端出风温度会往上抬。

119% 取在偏中段的位置，与这户的实际使用方式有关。五间房同时满开的时段集中在夏季最热的傍晚， 而儿童房和书房在夜间用得多、次卧基本是备用，日常很难全开。 把配置率放在中段，既保证了客厅这个主力房间的降温速度， 也让室外机在全开时留有约 21% 的容量余量。需要注意的是，这里讨论的余量是制冷能力上的余量， 与前面外机的散热间距是两回事——能力再有余量，进风被挡住、进风温度升上去，外机照样会降频。

五、外机落位：散热间距、共用平台与排风回流

这一节是本项目的重点。室内机的容量按面积算清楚就够了，外机不是——外机的能力有一半取决于它周边留了多少空间。 冷凝器的换热面积是固定的，能不能把这部分热量带走，取决于穿过它的空气有多少、温度有多低。 空间不够，风就进不来也排不出去，机器的能力从进风口那一侧就开始被削弱。

5.1 外机的三个方向都要留净距

家用多联机外机通常背面与侧面进风、正面排风。三个方向各自有最小净距要求， 这些数值以所选机型的技术资料为准，下表是常见家用侧出风机的工程经验区间。

把这些数字带回本户现场，问题的形状就出来了。平台净深 1.2 m，外机机身深度约 0.40 m（★工程经验）， 背面净距按 100 ㎜、正面净距按 800 ㎜ 计，三者相加是 1.30 m，比平台净深多出 0.10 m。 换句话说，按最保守的三向净距摆放，这台外机在这个平台上根本放不平—— 这就是本篇所说「外机没地方放」的具体形态，不是一个印象，而是一道减法。

现场据此做了三处调整。第一，外机沿平台宽度方向贴一侧安装，不再居中， 正面与百叶之间的实际净距做到 0.85 m，把最要紧的排风面先保下来。 第二，正面固定密百叶改为可开启式检修百叶，开口面积增大，正面阻力占位随之减小。 第三，机身选型时对深度做了约束，避开深度更大的加重型机型；如果调整后净距仍不达标， 剩下两条路是与相邻格位协商调换，或改选机身深度更小一级的机型。

5.2 净距不足为什么会走到停机

间距不够不是「效率低一点」这么轻描淡写，它有一条明确的传递链。 排风受阻，排风量下降，一部分热风折回进风侧；进风温度被抬高， 三面围合的平台在午后最热时段，进风温度可比同时刻室外气温高 5～8 ℃（★工程经验）。 进风温度上去，冷凝温度跟着上去，冷凝压力与压缩机排气温度同步升高。 系统先自我降频保护，频率一路下压；压到一定程度仍无法把排气温度拉回来， 就触发高压保护停机。停机后风扇继续运转散热，压力回落后自动重启， 于是形成开—停—开的循环：房间温度反复波动，耗电上升，压缩机启停次数成倍增加。

对使用者而言，看到的现象就是「最热那几天它自己停了」。这个现象在南方高湿地区更容易出现， 因为空气湿度大，冷凝侧的换热本来就更吃力，留给进风温度上升的余量更小。 阮先生在原住处见到的正是这一幕，所以本户把外机的三向净距列为不可让步项， 宁可牺牲一档机身尺寸，也不动净距。

5.3 同层共用平台怎么分区

平台是公共的，但每一台的排风都会影响旁边那一台，所以它更接近一份需要事先约定的排布方案， 而不是谁先到谁先挑。本户的落位规则在设备进场前就与物业、同层邻户对过一遍，并留下书面记录。

这套规则里，最容易被忽略的是「前后错位」。四户并排，如果机身正面齐平，前排外机的排风会沿着平台方向横掠， 正好扫进后排外机的进风面；前后错开 300 ㎜ 之后，后排的进风面避开了前排排风的主流区， 进风温度实测可低 2～3 ℃（★工程经验）。错位不会多占平台面积，只是把设备在进深方向上错开一点， 却能明显缓解互相吃热风的问题。

5.4 排风回流与百叶开孔率

回流指的是外机排出的热空气，没有顺利扩散到远处，又被同一台或相邻外机的进风面重新吸进去。 在 TOD 小高层里，回流有三个常见成因：楼栋净距近，热风在窄通道内不容易散开； 百叶过密，正面阻力大，排风吹不出去；平台三面围合，热空气在凹槽里循环。 判断方法不复杂——在午后最热时段分别测外机进风温度与同一时间的室外气温， 若进风温度高出 5 ℃ 以上，基本可以判定存在回流或进风受阻（★工程经验）。

对策里见效最快的一项是提高百叶开孔率。开孔率指百叶净开口面积占百叶迎风面总面积的比例， 它直接决定空气能穿过多少。开孔率越低，有效进风截面越小，阻力越大， 外机等于被迫透过一层筛子呼吸。本户原设计的固定密百叶实测开孔率约 45%， 现场改为可开启式检修百叶后约 65%。判断这个数字是否够用，可以看一条经验界线： 家用外机位的百叶开孔率不宜低于 60%（★工程经验）。开孔率不足时， 机器一般不会立刻损坏，而是先降能力，再在不该停机的时候停机。

5.5 降噪与邻户关系

TOD 的楼层密度高，外机平台与隔壁卧室窗的直线距离可能只有 3～4 m，噪声和振动很容易传过去。 本户在外机侧做了四件事：机身底座加橡胶减振垫，支架与结构墙之间加减振垫片， 铜管穿墙处加软套管并做软连接以隔断振动传递，外机位置尽量避开邻户卧室窗的正对方向。 运行上，夜间自动切到静音档，转速下降，噪声约降 3～5 dB(A)。 18.0 kW 的外机铭牌噪声一般在 55～58 dB(A)（★工程经验），静音档夜间实测可降到 52 dB(A) 上下。 对邻户来说，这属于「知道它在运行，但不会被吵醒」的量级。

六、封板前必须做完的管路与风口检查

这一节讲的是中央空调里最经不起返工的部分。吊顶一封，内机与管路就再没有调整余地， 任何改动都要动到已经做好的饰面，所以这几项检查只能赶在封板之前做完。 本户的控制点落在管路排布、冷凝水排放与风口定位三处，其中与室外机相接的那一段还要额外做防振处理。

• 冷媒管选型与固定液管以 φ9.52 为主、气管以 φ15.88 为主，末端支管为 φ6.35 与 φ12.7；橡塑保温层厚度按不小于 15 ㎜ 控制，管卡在弯头两侧适当加密；分歧管前后留出直管段，不贴着梁底走。自第一分歧管算到最远一台室内机，等效管长压在 40 m 以内。
• 冷凝水排放选用 PVC-U DN25 管，整条路径单向坡向排出端，坡度不小于 8‰（GB 50243—2016 第 9.3.7 条），末端加存水弯、水封高度不小于 50 ㎜。本户按自然排水考虑，若局部标高不足，该段改用提升泵，不靠削减坡度去迁就吊顶。
• 送风口做法条形风口顺着窗侧布置，出风速度按 2.0～2.5 m/s 控制；风口长度与断面由室内机出风面积反算，不做缩口，避免断面变小后产生风噪与出风不畅。
• 回风口与检修回风速度按 2.5～3.0 m/s 控制，回风口与检修口做成同一个带回风百叶的开口，位置对准室内机接线盒那一侧，日常维护拆下百叶即可操作。
• 保温与防结露冷媒管、冷凝水管逐段包保温，穿墙位置加套管；室内机出风口与吊顶开孔之间的缝隙在封板前用柔性密封材料填实，避免吊顶腔内的湿热空气从缝隙钻出来。
• 孔洞封堵与防振穿墙、穿板的孔洞在管道就位后一次封死，同时兼顾防火与隔声；室外机侧管路穿墙处加软套管并留出软连接段，把振动挡在墙体之外。

冷凝水的排放路径需要单独说明。本户五台室内机分布在吊顶的不同标高上， 排水必须由高到低汇成一条通路。户内没有专用排水立管，只有公卫与厨房有地漏， 主排水管最终接入公卫地漏，这要求整条路径上有足够高差。 吊顶厚度因此不是单纯的观感问题，而是排水能否成立的前提。

七、施工组织、隐蔽验收与交付

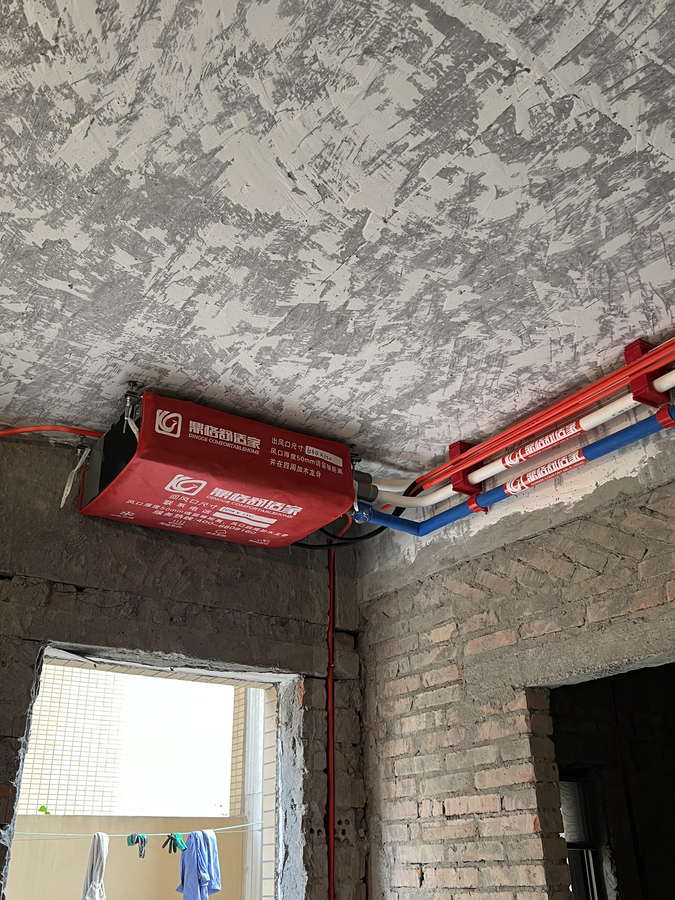

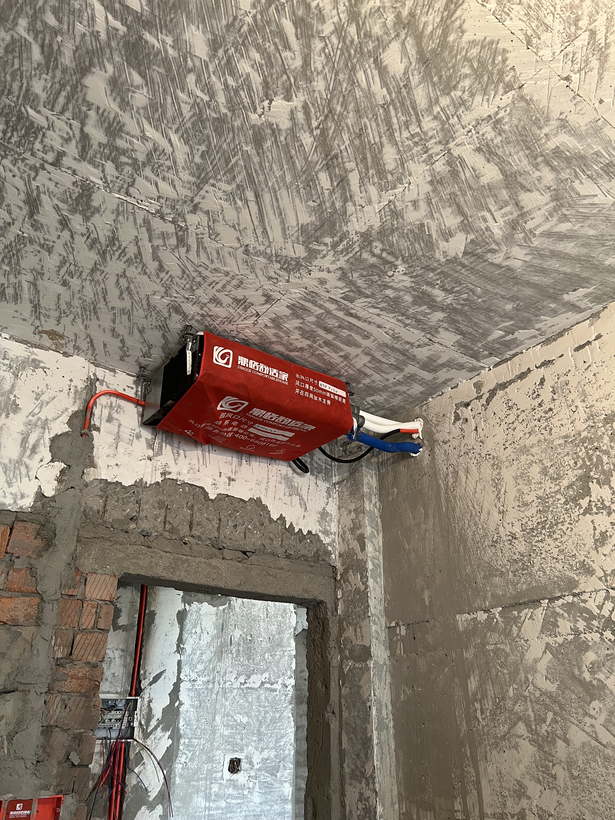

清水交付的窗口很宽，但真正能用的只有「水电之后、吊顶封板之前」这一段。 本户安排 3 个工作日：第一天定位、放线与打孔，第二天室内机吊装与冷媒管敷设， 第三天外机落位复核、保温、保压检漏与抽真空。外机落位复核单独占一个时段， 是因为它必须在室内侧封板之前完成，一旦发现净距不足，还来得及调整机型或落位。

• 交给业主留存的资料空调布置图、外机格位与净距实测记录、隐蔽工程记录、保压与抽真空记录、线控器操作说明、回风滤网的清理方法。
• 交给装修方的尺寸吊顶内机身完成标高、送风口与回风口的开孔尺寸、冷媒管与冷凝水管的走向、检修口位置与最小可开启尺寸。
• 业主自己就能核对的部分各房间线控器互不干扰、回风百叶能徒手取下、低档运行时听感是否可接受、外机四周是否仍保持约定净距。
• 由施工方检测的部分冷媒管路保压结论、真空度读数、冷凝水是否顺畅无外溢、内机有无结露滴水、外机运转有无异常振动。

八、运行表现与用电量级

8.1 出风与体感

多联机的末端嵌在吊顶里，气流自上而下形成循环，与柜机、挂机的定向吹风在体感上不一样。 本户在儿童房与主卧都把导风方向设为不直吹床位，送风口风速控制在 2.0～2.5 m/s， 坐在室内感受到的是温度下降，而不是一股明显的风吹在身上。 客餐厅用条形风口横向铺开，主要解决横厅降温的均匀性——这一点分体机做不到， 一台柜机的射流通常只能覆盖半个厅。

8.2 费用量级估算

运行费用取决于使用时长、设定温度、室外气温、围护结构条件，以及本节反复强调的外机散热条件， 不存在一个固定数字。下表按成都居民生活用电价格做量级测算，用来判断费用水平，不代表实际账单。

九、常见问题（FAQ）

设备平台小，外机是不是只能选小一号？

不一定先动容量，先看深度。平台净深限制的是机身厚度与前后净距之和， 与制冷量并不成正比——同一匹数段里，不同厂家、不同系列的机身深度能差出几厘米。 本户先把三向净距按 100 ㎜ + 机身 + 800 ㎜ 算了一遍，发现超深 0.10 m， 随后通过贴边布置与可开启百叶把排风净距做到 0.85 m，容量档次没有下调。 只有在净距怎么调都不够时，才考虑改选机身更浅的机型，或与邻户协商调换格位。

外机之间要留多宽？邻居先装了、位置已经定了怎么办？

相邻两台外机的侧面净距不宜小于 300 ㎜，排风面同向并排时还应前后错位不少于 300 ㎜， 任何情况下都不允许一台的排风面正对另一台的进风面（★工程经验）。 如果邻户先装并占据了开口端，本户的处理办法是向后错位而不是紧贴， 同时把落位与净距量出来、写下来，与物业和邻户各留一份。 TOD 这种共用平台，事后扯皮的成本远高于事前排队。

怎么判断外机在吃回流热风？

在午后最热的时段，分别测外机进风口的空气温度与同一时间的室外气温。 两者相差 5 ℃ 以上，基本可以判定存在回流或进风受阻（★工程经验）。 常见的三个成因是楼栋间距近、百叶过密、平台三面围合。 对应的处理顺序是：先提高百叶开孔率，再调整外机错位，随后才考虑加导流罩。

百叶开孔率要多高才够用？

开孔率指百叶净开口面积占迎风面总面积的比例。家用外机位的经验界线是不低于 60%， 低于这个值，有效进风截面就被压缩，外机相当于隔着一层筛子呼吸。 本户原设计固定密百叶实测约 45%，现场改为可开启式检修百叶后约 65%。 需要注意的是，提高开孔率的同时要兼顾防雨与防坠落，可开启百叶的锁止机构要能锁牢。

外机噪声会不会吵到隔壁？

TOD 楼层密，平台常常离邻户卧室窗只有 3～4 m。可做的措施包括机身底座加橡胶减振垫、 支架与结构墙之间加减振垫片、铜管穿墙做软连接以隔断振动、机位避开邻户卧室窗正对方向。 运行层面，夜间切静音档可以让转速下降，噪声约降 3～5 dB(A)。 本户 18.0 kW 外机铭牌噪声在 55～58 dB(A)，静音档夜间实测可降到 52 dB(A) 上下。

为什么五台室内机加起来 21.5 kW，室外机只要 18.0 kW？

因为五间房不会同时满负荷运行。配置率是室内机名义制冷量之和与室外机名义制冷量的比值， 本户为 119%。依据是使用方式：傍晚全开的时段短，夜间主要用儿童房与书房， 白天以客餐厅为主，按 0.65 的同时使用系数折算，最大同时冷量约 13.4 kW， 18.0 kW 的室外机留有余量。JGJ 174—2010 给出的常规上限是 130%，本户取在中段。

最热的时候会不会停机？

会不会停机取决于外机的进风条件，而不是先看容量够不够。若净距被压缩、 进风温度比室外气温高出 5～8 ℃，冷凝压力升高，压缩机先降频、再触发高压保护停机。 本户的对策是从源头把净距与错位留足，把百叶开孔率提高到 60% 以上， 并在外机落位复测时把三向净距量出来留档。这样即便遇到连续高温，也不会出现反复启停。

日常维护需要做什么？

平时需要住户自己处理的，主要就是回风口那块滤网。本户把回风口和检修口做成同一个开口， 取下回风百叶就能把滤网抽出来，制冷季一个月洗一次即可。 外机一侧建议每季度看一眼进风面与百叶，确认没有积尘、落叶或杂物把进风口挡住， 以及周边是否仍保持约定的净距。冷媒系统、冷凝水系统与电气部分属于专业维护范围， 出现制冷明显下降、排水口溢水、外机异常振动等情况时，由施工方安排人员上门检查。
