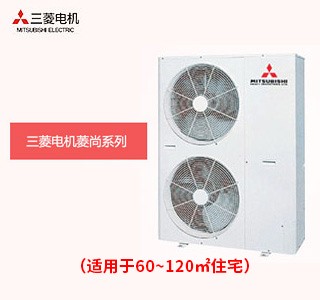

三菱电机菱尚系列
家用中央空调小户型 / 公寓 · 建筑面积 60～120 ㎡ · 一拖三 / 一拖四

菱尚是三菱电机家用中央空调三个系列里容量最小的一档，适配区间为 60～120 ㎡，面向两室一厅、两室二厅、公寓与小户型。这个系列承担的户型有一个共同点：室外机位往往只有一个，室内可供走管的吊顶进深也有限，所以主机容量与小尺寸室内机能不能塞进吊顶，是排在前面的两个约束。

把客厅算一台、每间卧室各算一台，是这类户型里最不容易出错的分配方式。两室一厅对应一拖三，两室二厅或多一间书房则对应一拖四。台数不是为了凑数，而是让每个需要独立开关的空间各有一路支管，餐区与客厅合用一台时，做饭与用餐就得分担同一路冷量。

三个系列的主要差别落在两处：所能连接的室内机台数，以及适配的面积区间。下表只列可以在栏目页与厂家样本上核对的内容，不做没有依据的性能横向对比。

表 1　三菱电机家用中央空调三个系列的定位对照（信息取自产品中心栏目页，随厂家调整）

系列	常用配置	适配面积区间与适配户型	本页在售
菱尚	一拖三、一拖四与系列整机	60～120 ㎡；两室、三室、公寓、小户型	4 款
菱耀	一拖五、一拖六与系列整机	80～300 ㎡；三室、四室、大户型、别墅	3 款
菱睿	一拖七与系列整机	60～450 ㎡；四室、五室、商铺、别墅、大平层	2 款

中央空调栏目下另有 1 款保温管配件，与整机分开计数。系列归属与型号命名以厂家样本为准；面积区间是常规做法下的常见区间，实际配置仍要按逐间冷负荷定，不宜只用总面积去套。

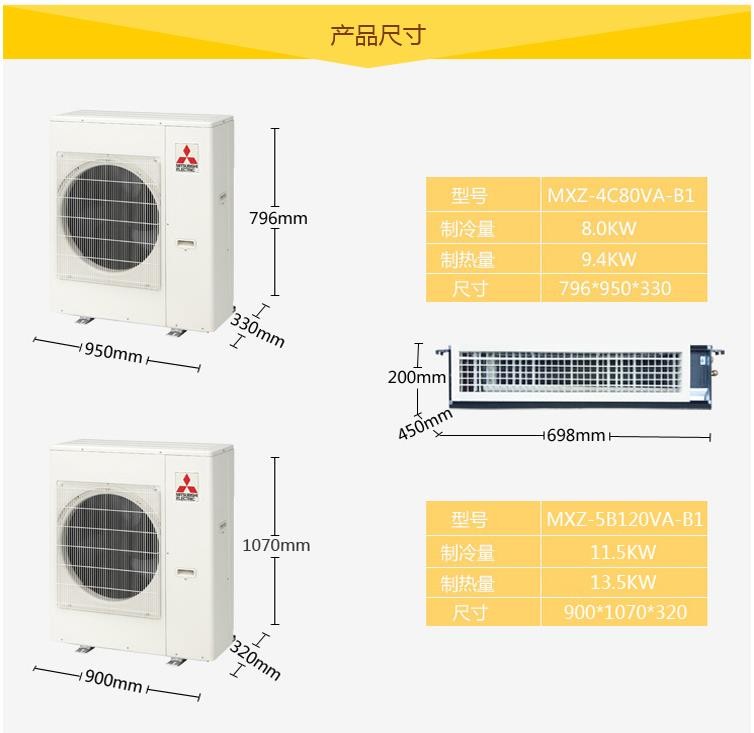

菱尚系列在样本尺寸页上给出两档室外机。较小的一档额定制冷量 8.0 kW、制热量 9.4 kW，通常配一拖三；较大的一档额定制冷量 11.5 kW、制热量 13.5 kW，通常配一拖四。制热能力高于制冷能力是家用多联机的常规取向，与冬季采暖需求有关。

样本对两档机身的标注排列顺序不同，一档写作 796×950×330 mm，另一档写作 900×1070×320 mm，前者是按高×宽×深、后者是按宽×高×深排列的。选型时以当期样本与到货铭牌为准，进场后再用铭牌复核一次，是安装前必须做的一步。

2.1　外机位尺寸怎么校核

小户型的外机位通常只有一处：阳台一角、设备平台、飘窗下，或者老小区的外立面挑板。更大的一档机身标注为 900×1070×320 mm，进深只有 320 mm，窄，但高度 1070 mm 要求机位上方不能压得太低。校核的顺序是先把机身放进机位，再在出风侧与检修侧留出可操作的空间。

机位过窄会让散热受阻，夏季高温时段容易触发降频保护，这一点在老小区改造中尤其要提前确认。外机安装高度应高于完成面，避免地面积水浸到机脚；机脚加装橡胶减震垫、螺栓加防松垫，是控制振动与噪声传递的基本做法。至于具体的进出风净距，各厂家样本给出的要求不同，这里不套用固定数值，按所选机型样本与现场条件确认。

设备能耗方面，家用多联机执行 GB 21454—2021 的能效等级划分，制冷量不超过 14 kW 的风冷式热泵型多联机按 APF 分三级，1～3 级分别为 5.20、4.40、3.60。选购时可对照能效标识上标注的 APF 值定位等级，本页不替代能效标识给出具体等级。

小户型装中央空调，现场最常出现分歧的地方不是主机选哪一台，而是吊顶要往下让出多少空间、检修口留在哪里。这一节把室内机、分歧箱与吊顶的关系拆开来讲，先看设备本身，再看它与梁、与造型、与管路的关系。

设备侧还有几项与现场直接相关：室外机风扇采用直流电机驱动，同容量下效率高于交流电机；换热器采用防积尘式平板翅片，配直流涡旋压缩机；系统采用分歧箱连接，把分支集中到一处，既减少了配管连接点，也有助于降低运转噪声。落到安装上，就是压缩机与风扇的变频调节，以及分支集中带来的焊口与检修面减少。

3.1　室内机机身与吊顶下挂高度

室内机是薄型风管式，机身剖面尺寸为宽 698 × 高 200 × 深 450 mm。决定吊顶下挂高度的就是其中的「高 200 mm」：机身本身占掉 200 mm，上方还要留出吊装吊杆、减震垫与回风静压箱或保温层的空间，下方还要留出冷凝水管的坡降余量，才能保证冷凝水靠重力排走。

把这几项叠起来，工程上常见做法是按 250～300 mm 量级预留吊顶下挂（★工程经验，需按所选机型的实际吊装高度与排水走向确认）。低于这个量级时，常见现象是冷凝水管坡降不足、排水不畅，或者回风口被压扁导致风量变小。这个数字不是标准规定值，而是把机身高度、吊装余量与坡降余量相加后的经验口径。

层高的账可以一起算。常规住宅层高按 2.8 m 计（常见值），吊顶下挂 250～300 mm 之后，吊顶完成面净高剩 2.5～2.55 m 量级，人在下面活动不受影响；如果下挂做到 350 mm 以上，观感上就会明显压低，这时应回头核对吊装做法，而不是直接把吊顶做低。局部需要下挂的位置，尽量让它落在过道、柜体上方或靠墙一侧，把主活动区留出来。

3.2　检修口位置与尺寸

室内机的检修口要留在电气盒与接管侧，这是内机能不能日后维护的前提：冷媒管接口、冷凝水管接口与电控板都集中在这一侧。开口尺寸要能取出过滤网与电控板（★工程经验），因此不能用一块只有巴掌大的装饰性开孔敷衍过去。

常见做法有两种：一种是把检修口与回风口合并，做成回风口即检修口，开口面积由回风量决定，通常比单纯的检修口更大、更好用；另一种是在内机侧方单独留一个方形检修口，尺寸按能取出滤网与电控板确定。两种做法都可以，关键是别把检修口挤到人上不去、手伸不进的位置。

顺序上，先在图纸上标出各台室内机与分歧箱的检修口位置，再让吊顶造型去适配这些开口，比反过来更容易落地。同栏目里一拖三、一拖四的具体配置页讲的是面积账与配置率，本页把检修口这件事单列出来，是因为小户型吊顶进深小，检修口最容易被造型吃掉。

3.3　侧出风、下出风与吊顶造型

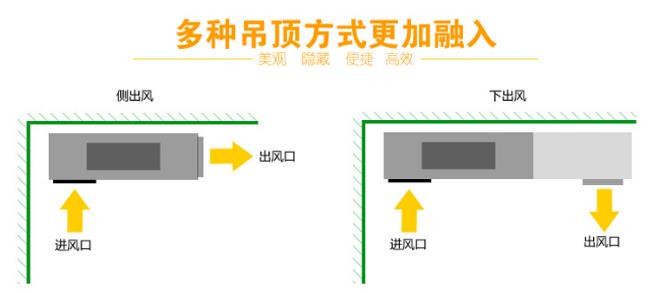

室内机的送风方向决定了吊顶怎么留口。样本把两种基本形式列了出来：侧出风是机身躺下、风口朝侧面，进风在下（或后），出风从侧面水平吹出；下出风是机身正面朝下，进风在下、出风也朝下。侧出风适合沿墙做局部吊顶、让气流贴着吊顶走，下出风适合房间中央需要向下送风的场合。

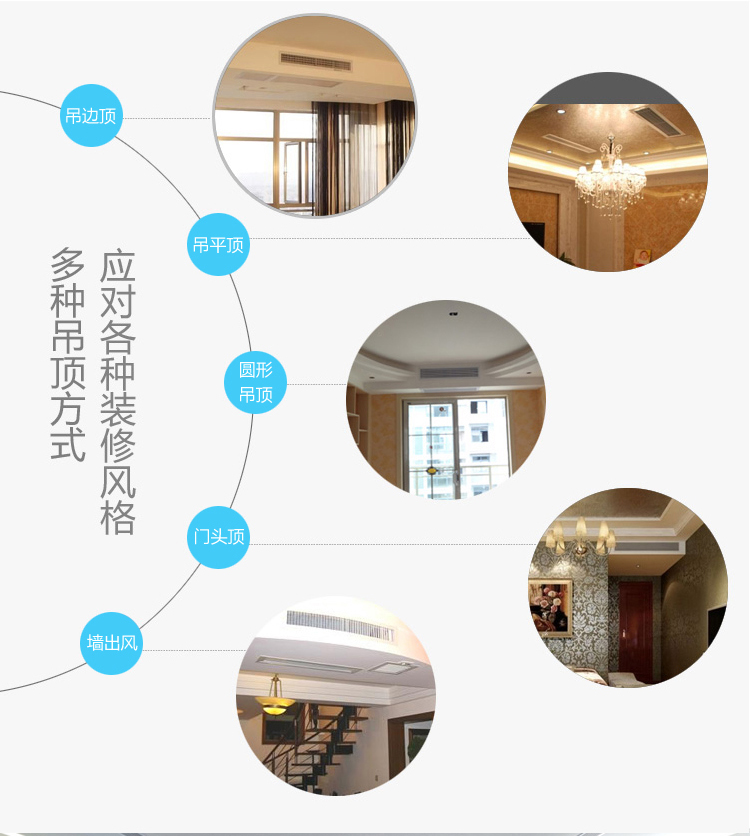

风口形式又要和吊顶造型对上。样本给出了几种常见的造型适配：吊边顶（沿墙边做一圈吊顶）、吊平顶（整面吊平）、圆形吊顶、门头顶（门洞上方局部吊顶）、墙出风（出风口开在墙面或墙侧）。小户型里用得多的是吊边顶与门头顶，因为它们只在边缘占空间，主活动区可以保持原层高。

风口的位置还要避开灯具与窗帘盒。出风口正对床头或沙发直吹，会让人觉得风感偏强；把出风口的导流叶片角度调开、或把风口往侧墙挪一点，往往比单纯调温度更解决体感问题。这些属于出图阶段可以定下来的事。

3.4　冷媒管、冷凝水管与过梁取舍

小户型吊顶进深小，冷媒管与冷凝水管要挤在同一个断面里走。冷媒管是压力管，走吊顶内沿主管方向敷设；冷凝水管是重力管，必须顺着排水方向保持坡度，规范给出的口径是坡度不小于 8‰ 且坡向出水口（GB 50243—2016 第 9.3.7 条），设备与排水管连接处采用软接并保持畅通，出口处存水弯的水封高度不应小于 50 mm。两支管在一个窄吊顶里排布时，一般让冷凝水管走断面下方、冷媒管走上侧，给冷凝水管留出连续向下的坡降空间。

过梁是最容易卡住的位置。原则是尽量让管路沿梁侧或梁下走，避开在梁上开孔；确需穿梁时，孔洞的位置与孔径要经结构专业确认，工程上一般不让孔洞进入梁底受拉区，孔径控制在梁高的一定比例以内（★工程经验，具体须经结构确认）。小户型净跨小，常见做法是把冷媒管与冷凝水管贴着梁底走，用局部吊顶把梁包进去，而不是在梁上打连排的孔。

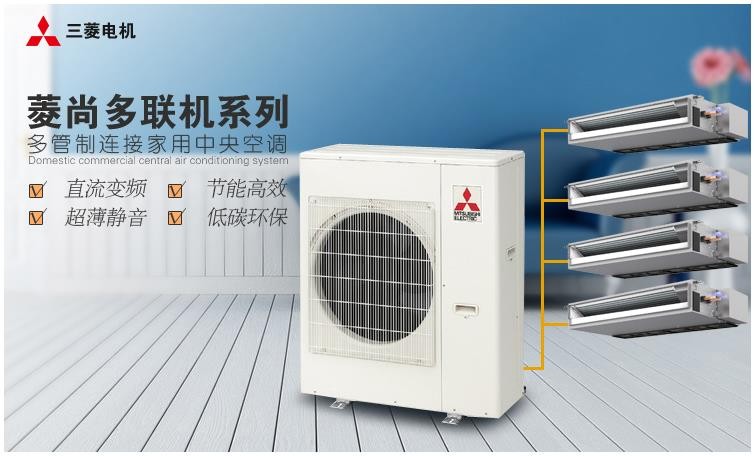

分支方式上，菱尚采用分歧箱集中分支：主冷媒管到箱体后分成三到四路，支管全部从箱体引出。与逐级 T 形分歧相比，焊口集中在箱体附近，吊顶深处的焊口数量减少，箱体处留一个检修口即可到达全部接口。

小户型的建筑面积与真正需要制冷的地面面积也差着一截。公摊、阳台、厨卫与固定柜体不参与制冷负荷，工程经验上，套内厨房与卫生间不做空调时，参与计算的空调面积常取建筑面积的 60%～70%（★工程经验概算）。一套建筑面积 90 ㎡ 的两室二厅，空调面积大致落在 55～63 ㎡ 之间。

比较稳妥的做法是按房间逐个算，而不是拿总面积套一个匹数。住宅夏季设计冷负荷概算为高层 80～120 W/㎡（★工程经验概算，不可挂国标名义），实际取值要结合朝向、层高、外墙保温、窗墙比与是否有西晒调整。下表是一套两室二厅的逐间估算法示例。

四间房的冷负荷加总落在 8.5～10.9 kW 之间，与表 2 中 11.5 kW 这一档基本吻合。这也是小户型一拖四常用 11 kW 级室外机的原因：它不是按某一个房间选的，而是按同一时刻几间房可能同时使用的总需求选的。两室一厅用一拖三时，客厅与两间卧室三路相加一般落在 8.0 kW 这一档的能力范围内。

同样一台室外机，室内机的搭配方式可以有几套。差别不在主机容量，而在每间房配多大、内机用哪一种形式。下表按投入与风口观感递进列三档，型号与匹数均为常见做法，具体以现场核算为准。

配置率是这张表背后的核算方式：把室内机的名义制冷量相加，除以室外机的名义制冷量。按 JGJ 174—2010 的建议，系统配置的室内机总能力宜控制在室外机能力的 50%～130%。以 8.0 kW 的室外机为例，室内机名义制冷量合计落在 4.0～10.4 kW 之间属于规范允许范围；以 11.5 kW 的室外机为例，则落在 5.75～14.95 kW 之间。超过 100% 即「超配」，全部室内机同时满负荷时各内机分不到足额冷量，降温变慢，制热工况受影响大于制冷工况。

风管式与壁挂式在同一套系统里可以混搭，室内机型号并不需要统一。混搭时要注意两点：一是各内机的容量档要与房间负荷匹配，二是风管式的接管长度与支路管径需在出图阶段一并核算，避免出现某一支路冷媒分配不足。

小户型里室外机只有一台，主机侧的工作量不大；真正决定使用效果的是吊顶里那一部分 —— 室内机的吊装高度、冷媒管的分支、冷凝水管的坡降、保温与固定方式。这一部分封板之后就看不见了，因此每一道工序都要在隐蔽前确认。

辅材的选择同样落在这张表的口径上。保温棉的密度、冷凝水管的壁厚、信号线的屏蔽方式，都会影响多年之后这套系统的表现，属于单价不高但不宜压缩的部分。风口形式在出图阶段就要定：标准件为铝合金材质风口，异形或特殊颜色的风口属选配件，需要提前确认开孔尺寸与生产周期，避免封板后再改口。

四川鼎格舒适家承接成都全域及川内各地市州的家用中央空调工程，提供设计、设备、辅材、安装与售后的一体化交付。菱尚这类机型在小户型里对吊顶配合与管路布置的要求高于分体机，设计与安装由同一方负责，可以减少出图与落地之间的偏差。

工艺侧，与本页产品直接相关的条目包括：冷媒管充氮焊接、保压按厂家要求执行并留 24 h 稳压记录、冷凝水管坡度不小于 8‰、管路橡塑保温连续错缝、室内机吊杆加装双重减震垫。这些项目在隐蔽工程验收时逐条对照，验收记录随工程存档。设备侧执行厂家原厂质保，另有公司增值质保部分，具体年限与范围以签约时的书面约定为准。

样本对室内机噪声的标注是「低至 18 分贝」，测试条件以厂家样本为准。落到实际使用上，传到室内的人耳感受取决于安装质量与风量档位：吊杆加装减震垫、机身不贴吊顶龙骨刚性连接，都能减少结构传声；夜间用低风量档运行时噪声更低。滤网清洗、冷媒压力检测、冷凝水排放检查等日常维护项目，售后会按约定周期提醒。
