成都郫都远洋朗基国宾御府155㎡中央空调案例｜洋房跃层跨层配管

• 郫都区 · 犀浦板块
• 建筑面积 155 ㎡
• 户型 4 室 2 厅 2 卫（洋房跃层）
• 系统形式 一拖六多联机
• 交付状态 毛坯房 · 首次装修
• 施工工期 6 个工作日

• 155㎡建筑面积
• 94.0㎡空调面积
• 227W/㎡配置单位冷指标
• 23.0kW室内机总冷量
• 115%配置率
• 26℃夏季室内设计温度

项目档案

一、花园、跃层、临街：三个建筑特征划出的边界

同样是 155 ㎡，平层与跃层的做法完全不同。本户落在洋房首层，室内由一部楼梯串起上下两层：下层是起居层， 客厅、餐厅、厨房、老人房与公卫都在这一层；上层是休息层，主卧、两间儿童房与主卫在这一层。 客厅做成了挑空，一层地面到挑空顶板的结构高度接近 6 m，上层的走廊绕着挑空的三面走。 从空调的角度看，这不是「面积大一点」的区别，而是三个独立问题同时出现。

第一个问题是外机没有现成机位。多数高层住宅在楼栋设计阶段就留好了空调板与冷凝水立管接口， 外机放上去即可；本户的机位要靠现场解决。物业不允许在临街立面外挂室外机——金樽三街这一侧是项目的对外展示面， 外挂机会破坏立面，也会把运行噪声直接送到街上。首层唯一可用的落点是自家花园， 而花园是覆土区，外机基础、冷媒管与冷凝水管都要从这片土里穿过去。

第二个问题是系统要跨层。上层房间与下层房间由同一套多联机负责， 冷媒管必须从花园侧的外机走到一层吊顶，再竖直穿过一层楼板进入二层吊顶。 多联机对管路长度与室内外机高差都有上限，两个上限都不看建筑面积，只看管路怎么绕。 绕得好，30 m 等效长度以内解决问题；绕得不好，末端两间房的风量与降温速度都会掉下来。

第三个问题是挑空。空气的体积等于面积乘层高，挑空把层高从 2.9 m 拉到 6 m 附近， 同样的冷量要处理的空气体量翻了一倍，靠近地面的人活动区反而更难被吹透， 因为冷空气下沉、热空气在挑空上部积存。这一条直接决定挑空客厅的指标要取到区间的高段。

这三件事之间并不是互不相干的。把外机从花园远端挪近楼梯间，跨层管路的水平段就短了， 等效长度跟着下来；可外机离楼梯间越近，就越靠近邻户的卧室窗，噪声约束又紧一分。 选址与配管是同一道题的两个解，必须放在一起算。

二、五口之家的使用节奏怎么变成设计条件

闵先生 45 岁，做汽车零部件销售，一年里有一半时间在外面跑；家里常住的是妻子、两个孩子和一位老人。 这个结构决定了这套房子的空调不是「全屋同时开」，而是「分时段、分楼层开」： 白天的多数时候是老人与在家的人在下层活动，傍晚到夜里上层三间卧室陆续进人， 周末白天客厅用得最重。上一套房子用的是三台挂机加一台柜机，问题的根子在于楼上楼下互相等—— 老人房凉下来要等很久，孩子的房间开着又吵，客厅那台柜机根本压不住挑高的空间。

这五条里，第四条与第二条是互相牵制的。客厅要分两路送风，就得在吊顶里多留一路风管， 而这一层吊顶同时还要容纳从花园穿进来的冷媒管与冷凝水管； 花园那一段挖浅一点好施工，可埋深不够，成都夏季的地表温度与雨水渗透会把保温层一点点吃掉。 把这些约束摊在一张图上比对比对，方案才算立得住。

三、按楼层与挑高分层取指标，逐间定档

3.1 成都地区为什么按 180～250 W/㎡ 配置

给每台室内机定容量档位的起点是配置单位冷指标，也就是每平方米配多少制冷量。 成都地区家装中央空调的常规取值区间是 180～250 W/㎡，比不少北方城市高一截， 差别不在干球温度而在湿度。按 GB 50736—2012《民用建筑供暖通风与空气调节设计规范》， 成都夏季空调室外计算干球温度 31.8 ℃、湿球温度 26.4 ℃，两者只差 5.4 ℃。 湿球温度高说明空气里的含湿量大，空调除了把温度降下来，还要把水汽凝出来排掉， 这部分潜热负荷不显示在温度计上，却要实打实地消耗制冷量。

末端形式是第二个原因。家用吊顶里的风管式室内机机身薄、风口小，能推出去的循环风量有限， 出风温差又比商用机型平缓，想在合理时间内把房间温度拉下来，装机容量就得配得宽裕一些。 两条叠加，就是 180～250 W/㎡ 这个区间的来历。

3.2 同一区间内取高取低由四个变量决定

区间只给了范围，取哪一档要看房子本身。四个变量影响最大：朝向、楼层、是否封窗大玻璃、层高。 同一栋楼里，只因为楼层与窗墙比不同，取值就可能相差几十瓦。

本户落在四个变量上的位置分两层看。下层三个空间都在首层：贴地返潮这一条天然成立， 客厅又是挑空，空气体量接近普通客厅的两倍，这两条把客厅推到了区间高段偏上的位置； 餐厅与客厅连通、共享同一套热环境，只比客厅低一档；老人房同样是首层， 但窗墙比常规、白天空调用得少，取中高段即可。 上层三间没有地面返潮的问题，靠的是朝向：主卧南向带大窗，取中高段； 大儿童房东向只有上午受晒，取中段；小儿童房北向无直射、体量最小，取中低段。

3.3 计算冷量换成设备档位

多联机室内机的名义制冷量是分档的，不能连续取值，每一间都要往上取到相邻档位。 取档时同时看两件事：一是这间房的降温与除湿能力够不够， 二是小房间别选得过大，否则房间很快就到设定温度、机器反复启停，除湿反而做不干净。 本户面积最小的两间在上层，算出来的冷量都在 2.5 kW 以下，取最小档位附近即可。

六台内机的名义制冷量加总为 23.0 kW，比按指标算出的 21.3 kW 高出约 8%， 这个差额来自取档时的向上取整，尤其是主卧这一间——3.94 kW 往上取到 4.5 kW，单台就跳了 0.56 kW。 真正需要算清楚的另一组比例是配置率，那要到系统形式定下来之后才能收口。

四、外机位落进花园：先解决能不能放

4.1 临街面为什么放不得

本栋沿金樽三街布置，本户首层正对小区道路一侧。室外机放在这个方向至少有两处过不去： 一是外立面管理，多数项目的临时管理规约都要求沿街立面不得加装外挂设备，物业不会批； 二是噪声，室外机的低频噪声在安静时段穿透力很强，正对街道意味着行人、对面楼栋都在接收范围内。 此外临街面往往还有商业雨棚、路灯杆之类的既有构件，外机的进风面很难保证净空。 三条理由指向同一个结论——外机得往花园里退。

4.2 落进花园要同时满足四个条件

外机落地不是找一块空地摆上就完事。四个条件要同时成立： 其一是散热，室外机的进风面与出风面必须留有净距，出风侧尤其不能被围墙或绿植挡住， 否则回风短路，压缩机高压升高、能效下降；其二是噪声，机器要避开相邻住户的卧室窗， 夜间运行时的噪声不能贴着人家的墙面走；其三是排水，冬季制热时外机会产生化霜水， 基础若与花园步道齐平，水会流到人走动的地方； 其四是检修，机器周边要留出人能蹲下去的作业面，否则日后加注制冷剂、清洗换热器都做不了。

本户的选择是把外机落在花园内侧靠近楼梯间的一角，距离相邻住户的门窗保持一段水平距离， 基础做成高出花园完成面 150 ㎜ 的混凝土台，底座垫橡胶减振垫， 台面四周做排水坡并把化霜水引向花园的排水口。 外机与围墙之间留出足够的进风净距，靠围墙一侧不种高大绿植。 这样处理之后，外机既在自家产权范围内，又不占步道、不挡视线、不贴邻墙。

4.3 系统形式与配置率

上下两层共用一套系统，是本户的主动选择。分两套系统的方案不是做不到， 但要多一个外机位、多一套电控与配管，花园里要塞下两台机器， 噪声源与检修点也翻倍。本户上下层的面积比并不悬殊，同时满开的时段又短， 一套大容量外机带六台内机是更经济的做法。分区的自由度交给室内机与线控器来实现： 六个房间各自独立启停，老人房可以单独开，孩子的房间可以同时开，室外机按需变频。

配置率取 115%，落位在偏中段。取这个值的根据有两层：其一， 本户六间房里真正会长时间同开的只有两间儿童房和主卧，老人房与客厅分属不同时段； 其二，跨层管路比平层更长，末端能够拿到的实际冷量会略低于名义值， 配置率不能压得太紧，否则最远那一间在傍晚高峰期会表现出降温偏慢。

五、花园段管沟与跃层跨层配管

5.1 花园段埋管的标高、覆土与防潮

从外机到入户墙体这一段管路走在花园的覆土里，做法与室内完全不同。 室内管路只需要考虑坡度与保温，埋地管路还要面对土壤水分、回填沉降与后期找不到管这两件事。 本户的做法是先挖一条宽 350 ㎜、深 400 ㎜ 的管沟， 沟底铺 100 ㎜ 碎石加 50 ㎜ 粗砂做垫层，再把套管放进去——冷媒管穿 PVC 套管， 套管的接口打胶密封，冷凝水管单独走一条坡度向排水点的管路。 这样做的好处是：即便日后冷媒管接头出问题，抽动套管里的管子就能换， 不需要重新把花园挖开一遍。

检修井是这一段里最容易省掉、也最不该省掉的东西。埋地管一旦封闭， 出问题只能靠两条线索去找——哪一段地面返潮、哪个检修井里有冷凝水。 每隔一段留一个可开启的井，管道接头都落在井里而不是落在土层中， 将来维修时掀开盖板就能作业。回填之前必须做的一件事是把每一段管路、 每一个接头连同井位一起拍照留档，照片按位置编号，交给业主保存。

5.2 跨层配管的落差与等效长度怎么校核

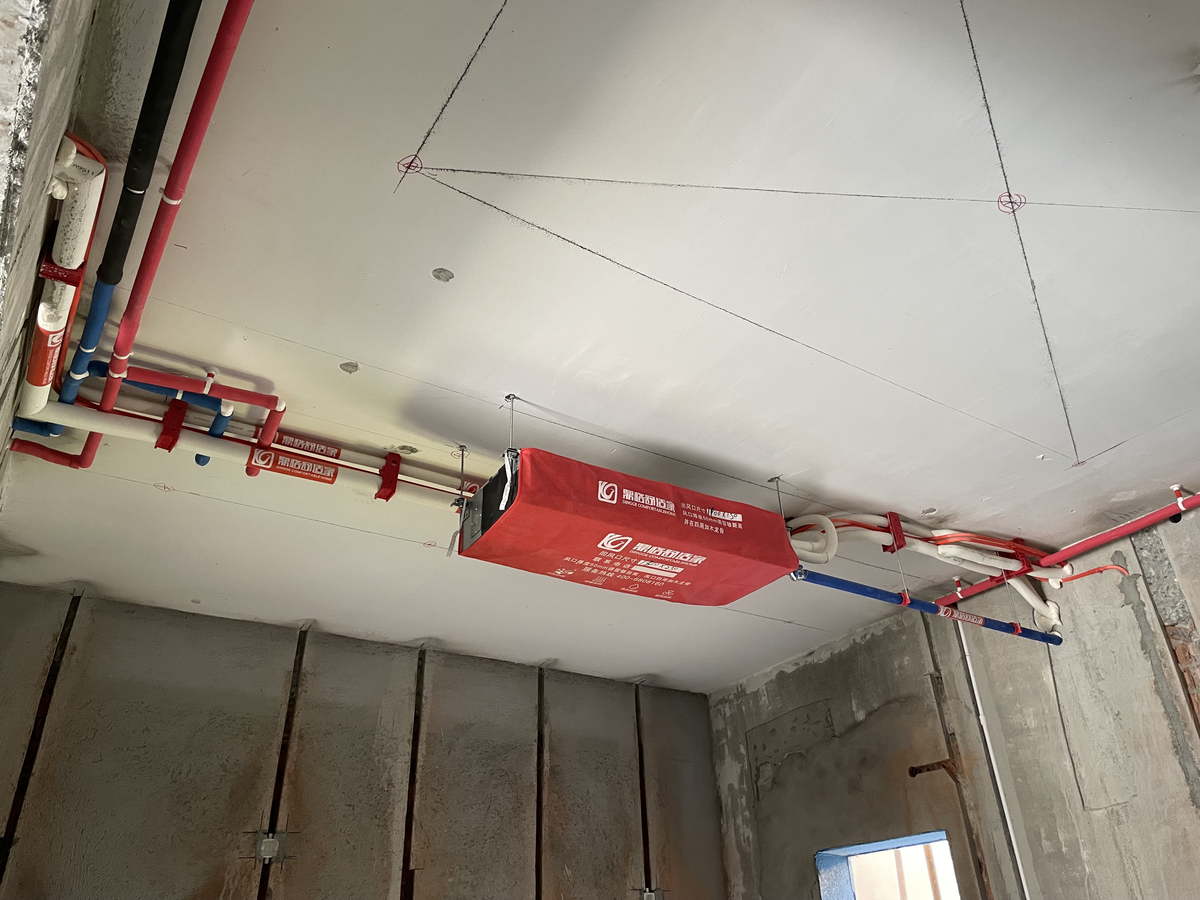

跃层的管路比平层多两段：一段是竖直穿越楼板，一段是进入上层后的水平延伸。 多联机对两件事有上限——单根管子的实际长度、以及第一分歧管到最远室内机的等效长度； 等效长度不是把管子量一遍就完，还要把分歧管、弯头、变径这些局部阻力折算成当量长度加进去。 局部阻力小的管路，实际 30 m 也许等效只有 33 m；满路都是弯头的管路， 实际 26 m 也可能顶到上限。校核的意义就在这里。

两项都合格，说明本户的走法不需要额外补救。但校核这一步真正的作用在于给出「超了怎么办」的答案， 因为跃层户型很容易在现场被改线。超出上限时，可以按下面几条依次尝试： 把外机往靠近穿板点的位置挪，缩短水平段；把第一分歧管前移，让最远那一间少走一段； 按厂家允许的规格提升这一段管径，降低沿程阻力，但管径一改，对应的分歧管规格也要跟着换； 减少弯头，把直角弯改成缓弯；实在绕不开，就把最远的一间拆出来由一台小外机单独负责， 系统从一套拆成两套。这几条里，前两条调的是路径，成本最低；后两条调的是设备，代价最大。

• 穿板孔位冷媒管与冷凝水管集中在一处穿越一层楼板，孔位避开结构梁与承重墙，孔边距梁不小于两倍孔径；开孔前先探测钢筋位置，不做二次剔凿。
• 竖向冷媒管竖直段必须按管径设置支吊架并固定牢靠，避免自重与运行振动造成位移；底部按厂家要求设回油弯，保证冷冻油能随气流回到压缩机。
• 穿板套管管外套钢制套管，套管高出楼板完成面不小于 50 ㎜，管与套管之间用不燃材料填实，兼顾防火分隔与隔声。
• 孔洞封堵管路就位后统一封堵，封堵前再做一次保压复查；封堵材料与楼板结合密实，防止上下层串味与串声。
• 冷凝水管上下两层的冷凝水管分别找坡，由高到低汇成一条通路，接入公卫地漏；跨层段不得出现上翻，否则水会在低点积存。
• 上下两层风口上层风口的位置要避开挑空边缘的栏杆与灯槽，风口中心到挑空边缘保留一定距离，避免送风直接落入挑空区。

5.3 挑高客厅的冷量怎么办

挑空客厅的难点不是冷量不够，而是冷量落不到人身上。冷空气密度大、会往下沉， 这一条对普通层高是好事，对挑空空间却是负担：内机送出的凉风在下降过程中与上部的热空气混合， 到沙发坐高时温度已经回升。同时上部积存的热空气不参与循环，形成明显的垂直温差。

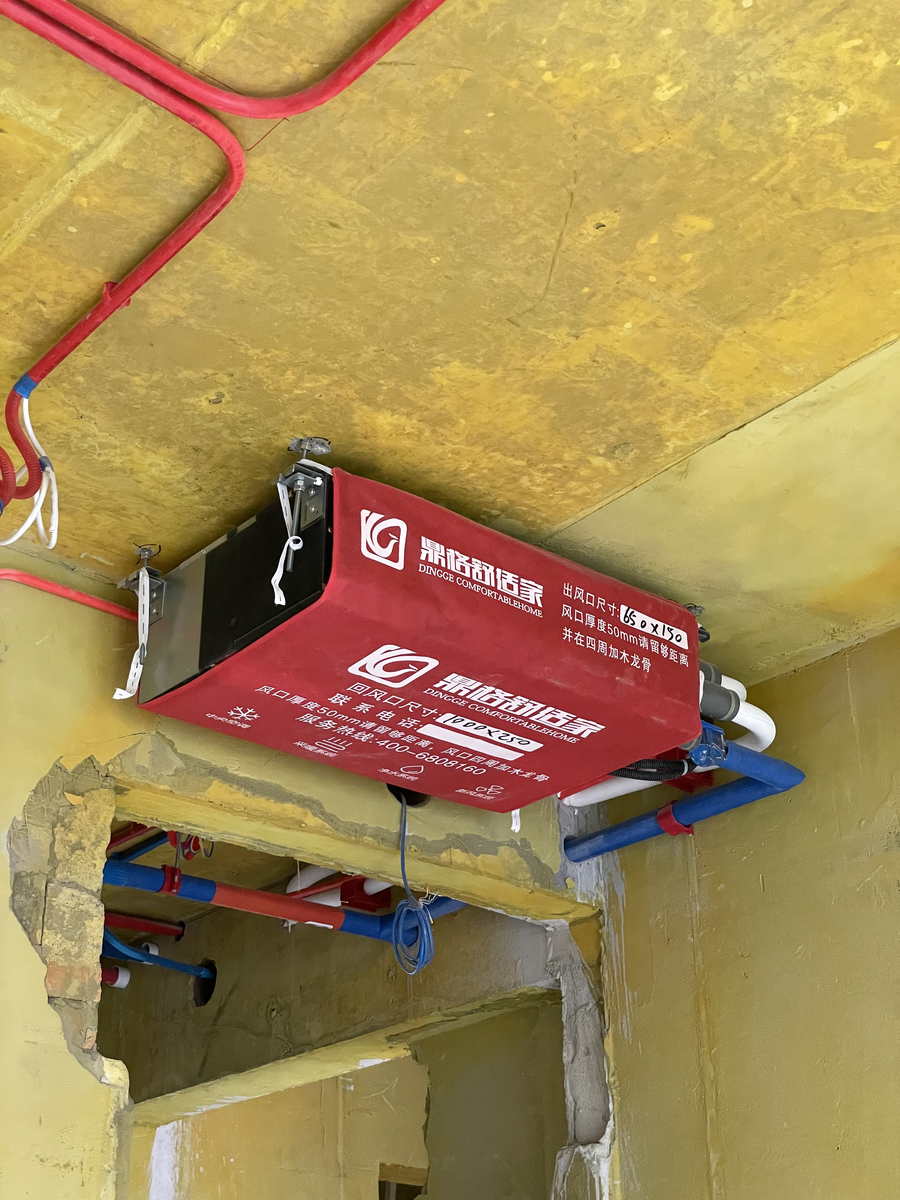

本户的处理是两步。第一步把指标取到高段，客厅 245 W/㎡，用容量先补上体量的差距。 第二步改风口的数量与位置：一台 7.1 kW 的内机经静压箱分出两路送风， 一路设在沙发区上方、出风方向沿窗侧水平送出，覆盖主要活动区； 另一路设在餐厅与楼梯口之间，负责把挑空下部的空气搅动起来。 回风口与检修口合并在客厅一侧的吊顶内，形成对角循环。 风口的出风速度控制在 2.0～2.5 m/s，风速再高会有明显的风噪， 再低则射程不够，够不到挑空的另一侧。

六、施工顺序与三个关键控制点

本户比常规平层多出两块工作量：花园段的开挖与回填，以及跨层穿板与竖向管路。 因此工期排到 6 个工作日，比同面积的平层多两到三天。 排期的原则是把所有会产生二次破坏的作业排在前面， 把需要观察等待的作业（基础养护、保压）排在中间，把交底性质的工作排在末段。

七、交付与验收：隐检、复尺与移交

跃层的隐蔽工程比平层更分散：一半在楼上楼下的吊顶里，一半在花园的覆土里。 两处都无法事后打开检查，所以验收只能靠节点前置——每一道会被覆盖的工序， 在覆盖之前完成检查并留下记录。

• 移交业主的资料两层空调布置图、埋管走向照片册、检修井位置图、隐蔽工程记录、保压与真空度记录、滤网清洗方法。
• 移交装修方的数据两层吊顶内机身标高、冷媒管与冷凝水管走向、穿板孔位置与套管尺寸、送风口与回风口开孔尺寸、检修口最小可开启尺寸。
• 业主能自行核对的项目六个房间的线控器是否都能独立启停、回风百叶能否徒手拆下、花园检修井盖板能否徒手掀开、夜间低档运行噪声是否影响休息。
• 需专业方复核的项目冷媒管路保压结果、真空度读数、冷凝水是否顺畅排放、埋地段有没有返潮痕迹、上下两层有没有内机结露滴水。

八、运行表现与费用量级

8.1 出风与体感

本户的六个末端都在吊顶内，气流自上而下循环，与柜机、挂机的定向吹风是两回事。 老人房与两间儿童房的送风口都设在窗侧，出风斜向下不指向床位，调试时把导风方向锁定， 防止后期被随手改成直吹。客厅这一路的体感与其余房间不同： 挑空区靠两路送风混合空气，坐在沙发上感到的是温度平稳下降，而不是一股持续的风。 上层三间房的机器都在同一套系统里，只要外机在运行，单独开一间也能正常工作。

8.2 费用量级估算

运行费用与设定温度、使用时长、门窗开启习惯以及外机位的散热条件都有关，不存在固定数字。 下表按成都居民生活用电价格做量级测算，只用来判断费用水平，不代表实际账单。

九、常见问题（FAQ）

室外机直接坐在花园土面上行不行？

不建议。土面会随降雨沉降，机器容易倾斜，地脚受力不均还会引起额外振动； 雨季积水会漫到机器底部，加速底座锈蚀。本户的做法是做一个高出花园完成面 150 ㎜ 的混凝土基础， 底座再垫橡胶减振垫，基础顶面做排水坡，冬季制热产生的化霜水沿坡流向花园排水口， 不会积在机器脚下，也不会流到人走的步道上。

花园里埋的管子，将来漏了怎么找、怎么修？

关键是别让接头留在土层里。本户的冷媒管整段穿 PVC 套管，套管接口打胶密封， 接头集中在每隔 6 m 以及每个转折处设置的 300 ㎜ × 300 ㎜ 检修井内， 井上盖可开启的盖板。日后需要维修时，掀开盖板就能作业； 即便要整根更换，也可以在套管内抽换。回填前的编号照片册，是排查时对照位置用的。

上下两层用一套系统，会不会楼下一开楼上就不凉？

多联机的室外机是按室内机的需求总量变频出力的，不是固定分给某几台。 本户六台内机名义制冷量合计 23.0 kW，室外机 20.0 kW，配置率 115%， 按 0.65 的同时使用系数折算，峰值同时冷量约 13.9 kW，仍有相当余量。 真正需要留意的是全部六间同时满开的情形，而本户的使用习惯里这种时段很短。

挑空近 6 m 的客厅，一台室内机够不够？

够不够不只看机器容量，还要看风送到哪里。本户客厅按 245 W/㎡ 取值， 配 7.1 kW 内机，同时用静压箱把这一台的风分成两路， 一路覆盖沙发区、一路覆盖餐厅与楼梯口，两路都不对着人直吹。 如果只放一个送风口，容量再大也会出现「机器在转、沙发区不凉」的情况， 因为冷风在下降过程中已经被上部的热空气中和掉了。

跨层配管穿楼板，会不会影响楼板结构？

开孔本身不会影响结构，但位置和尺寸必须讲究。本户的穿板孔集中在一处， 选在楼梯间上方的非承重区域，孔边与梁边保持足够距离； 放线阶段先用探测手段确认钢筋走向，开孔一次成型，不做二次剔凿。 管路就位后孔洞统一封堵，封堵材料与楼板结合密实，兼顾防火分隔与上下层隔声。

外机放在自家花园，晚上会不会影响邻居？

噪声要按方向和距离两头控制。本户的外机没有放在临街立面，也没有贴邻户墙体， 而是退到花园内侧、与相邻住户的门窗保持一段水平距离， 基础加设橡胶减振垫降低固体传声。夜间多数时间机器在低频状态运行， 噪声明显低于全负荷时段。入住前的调试环节会实测一次夜间运行噪声， 有异常再调整机器朝向或加减振措施。

管内落差这么大，回油会不会出问题？

本户室内机比室外机高 5.6 m，远低于常规允许的落差上限。 真正会出问题的是竖直段太长而底部没有回油弯的情况—— 冷冻油爬到管壁上回不去，压缩机长期缺油，表现为制冷效果逐年下降。 本户按厂家要求在该竖直段底部设了回油弯，并在封板前拍照留档， 这一处的位置也写进了隐蔽工程记录。

花园里那一段挖沟，会不会把绿化毁了？

管沟是一条窄槽，作业时先把表层种植土单独堆放，回填时按原层次回填， 上层还原种植土。本户把沟槽路线贴着花园内侧的围墙与步道边缘走， 尽量少穿草坪中央，检修井盖板与地面齐平，不影响行走与种植。 施工前与闵先生在现场走过一遍路线，确认过哪里可以挖、哪里要让开。
