成都青羊区金沙西园139㎡中央空调案例｜局部吊顶最小化

• 青羊区 · 金阳路
• 建筑面积 139 ㎡
• 户型 3 室 2 厅 2 卫
• 系统形式 一拖四多联机（薄型风管机）
• 交付状态 原结构无吊顶，局部改造
• 施工工期 3 个工作日

• 139㎡建筑面积
• 67.0㎡空调面积
• 228W/㎡配置单位冷指标
• 15.5kW室内机总冷量
• 111%配置率
• 26℃夏季室内设计温度

项目档案

一、原结构没做吊顶，也不打算大面积做吊顶

多层住宅和新建高层在空调这件事上，最大的差别不在面积，而在顶面。 金沙西园这一批房子建成于 2002 至 2009 年，分期交付，本套属于早期建成的多层单元， 层高 2.8 m，板厚按当年的做法取 120 ㎜，板底净高约 2.68 m； 室内有过梁的位置，梁高 350～400 ㎜，梁下净高降到 2.3 m 上下。 交付时顶面就是原结构板刮腻子后刷白，没有吊顶、没有造型、没有中央空调的预留管路。

汤先生的要求很直接：空调要装，但顶面不要整片压下来。 这个诉求在多层住宅里比在高层里更难满足，原因有两个。 一是室内机本身有厚度，哪怕是薄型风管机，机身也接近 200 ㎜， 加上吊杆调节量与冷凝水管所需的空间，吊顶完成面至少比板底低 250～300 ㎜； 二是这类户型没有集中的管道井，冷媒管与冷凝水管只能沿室内找路径， 路径一旦要跨越多个房间，吊顶就很难只做一小块。

需要先把一个常见误解纠正过来：局部吊顶并不是「把吊顶做得薄一点」， 而是「把吊顶做得窄一点、短一点」。厚度由机身与管路决定，几乎没有压缩空间； 但平面上的面积是可以大幅压缩的。一根管从客厅走到卧室， 只需要在它经过的那一条带上做吊顶，房间中央可以完全不动。 本套的目标就是把吊顶面积压到管路投影面积的量级， 而不是让每个装了空调的房间都喜提一整片平顶。

二、汤先生家的温度与风感诉求

汤先生 49 岁，在银行支行做客户经理，家里是夫妻二人和一位老人。 老人常年在家，白天在客厅活动，午休与夜间在老人房； 夏季空调基本是全天运行，而不是只开睡前两小时。他关心的问题也很具体： 老人怕忽冷忽热，风口不能对着人吹，机器启用后房间不能有明显的气流感。

这张卡里最需要解释的是第二条。老人对温度波动敏感，根源在于人体对空气流动与辐射温度的感知： 房间温度只要在 1～2 ℃ 之间来回摆，体感就比恒定低温更难受。 分体挂机靠压缩机启停来维持温度，停机时室温回升、开机时又快速下降， 波动本身就不小；多联机室外机是变频的，达到设定温度后转为低频运行， 室温的起伏更平缓，这一点比单纯把冷量配大更有用。

三、逐间冷量取值与机型选择

3.1 成都家装按 180～250 W/㎡ 配置的由来

给每台室内机定容量档位，起点是「单位面积配多少冷量」。成都地区家装中央空调的常规取值区间是 180～250 W/㎡，这一区间高于很多北方城市，原因不在气温而在湿度。 成都的湿度是配置指标的另一个推手。按 GB 50736—2012《民用建筑供暖通风与空气调节设计规范》， 本地夏季空调室外计算干球温度为 31.8 ℃，湿球温度 26.4 ℃，两者仅差 5.4 ℃。 湿球温度越接近干球温度，空气越潮湿，制冷时被顺带抽走的水汽越多， 这部分负荷同样要由制冷量承担。

末端形式也压着一头。家用风管机装在吊顶里，机身薄、风口小， 单位时间送出的风量比不上同冷量的商用机，出风温差也小；降温想快，就得在容量上多留一点。 这两条叠加，形成了 180～250 W/㎡ 这个区间。 本套的外窗还是老式推拉窗，气密性与保温都弱于中空玻璃， 取值因此整体偏向中高段，不做减配。

3.2 区间内取高取低由四个变量决定

区间给的是范围，具体落哪一档，看房子本身。四个变量影响最大：朝向、楼层、是否封窗大玻璃、层高。 同一套房型，仅因为楼层与窗墙比不同，取值就可能相差 40～60 W/㎡。

本套落在四个变量上的位置是：客餐厅为南向起居空间，阳台已封窗但未加外遮阳， 加上老式窗的气密性弱，取 240 W/㎡；主卧南向、面积中等，取 230 W/㎡； 老人房东向、上午受晒但使用时间长，取 215 W/㎡；书房北向、面积小且白天少用，取 205 W/㎡。 四间取值都落在中段以上，没有一间取到区间下限，原因集中在老式窗的渗风与传热上。

3.3 这种条件下为什么不用侧出风嵌入式

机型选择在无吊顶的房子里有一个明确的分岔口。 侧出风嵌入式机型四面出风、四周回风，制冷均匀、气流组织好， 但它有两个硬性要求：机身厚度普遍在 250 ㎜ 以上，且必须有一整片吊顶承载它， 同时四周要留出回风空间。这两条与本套「吊顶越窄越好」的目标直接冲突。

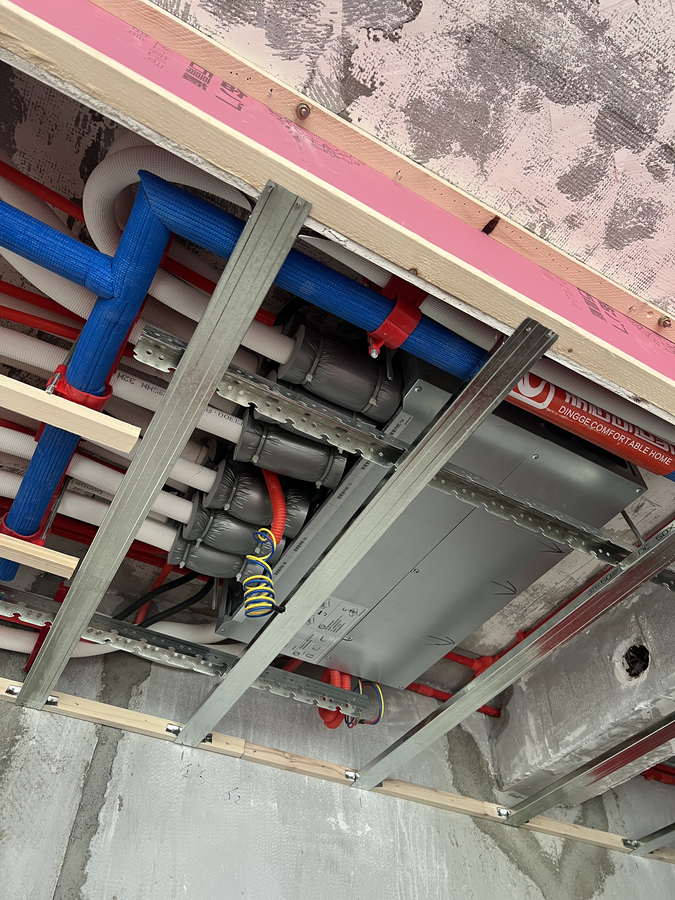

薄型风管机的机身厚度在 200 ㎜ 上下，出风与回风在同一侧或相邻侧， 只需要一条宽度 350～500 ㎜ 的边吊就能容纳，风管也短，容易藏在边吊内部。 因此本套选一拖四多联机，配四台薄型风管机，侧送下回： 送风口沿边吊外沿的长边布置、朝向房间内部，回风从边吊下方的回风格栅返回。 这样做的代价是气流组织的均匀性不如嵌入式机型， 补偿手段是把送风口做长、风速取低，让气流贴着顶面向房间深处推进。

设备档位按计算冷量向上取到相邻档：客餐厅 7.1 kW、主卧 3.6 kW、 老人房 2.8 kW、书房 2.0 kW，名义制冷量合计 15.5 kW， 比按指标算出的配置冷量 15.3 kW 高出约 1%，差值来自取档时的向上取整。

四、局部吊顶的最小化设计与系统方案

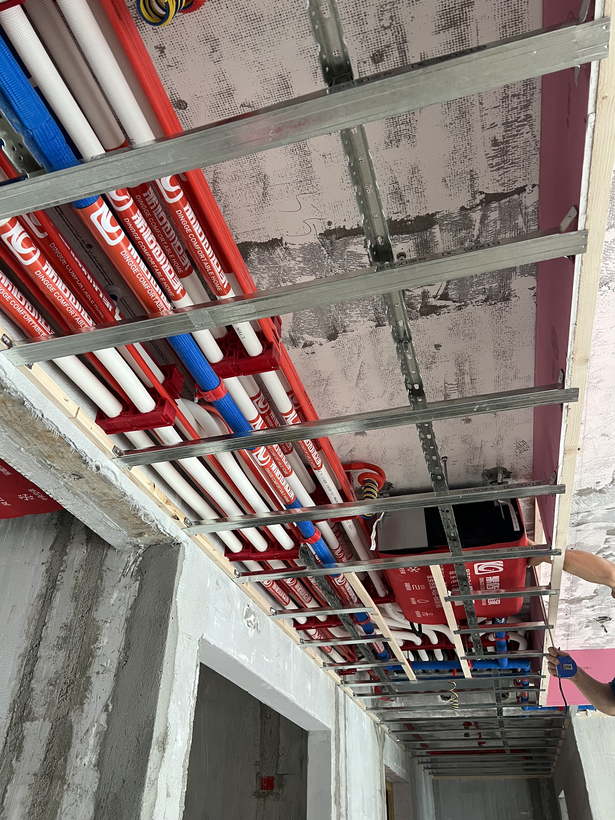

局部吊顶的做法可以归纳成三条动作：边吊、降板、走廊吊顶。 边吊沿管路走向做一条，宽度按最宽的那根管加固定件反推，本套取 400 ㎜； 降板用在主卧与老人房，两间都做通顶衣柜，把边吊藏在柜体上方，从室内看过去顶面是完整的； 走廊本身就要做一点吊顶来收口，主管正好走这一段。 三处加起来，顶面被占用的面积控制在整个套内顶面的一成上下，其余顶面保持原结构板。

边吊下方还要留出冷凝水管的空间，这是宽度的另一个来源。 本套的边吊内同时容纳冷媒管、冷凝水管与保温层， 保温后最大外径约 46 ㎜，两根管并排再留固定件与检修余量，400 ㎜ 是够用的下限。 如果边吊再压窄，管路之间就会贴得太紧，保温层相互挤压后容易在夏季结露， 这一条不能靠后期补救，只能在放线阶段定死。

五、管路绕行与冷凝水排放出路

无吊顶条件下，管路路径是整条链路上最先被确定的环节。本套把四台室内机串联到一条室外机管路上， 主路径按「走廊吊顶 → 门洞上方过梁 → 房间边吊」组织， 每一段都要落在可用的标高范围内，并且不与其他专业抢位置。

过梁处的最小净高需要逐个算。算式是三段相加： 门洞上沿标高（含门套）+ 管路保温外径 + 固定件与施工间隙，三者之和不得超过梁底标高。 以本套为例，门洞结构高度 2.30 m，门扇高 2.10 m、门套下沿占 60 ㎜， 门洞上沿标高约 2.16 m；保温后管路最大外径 46 ㎜，固定件与间隙按 40 ㎜ 计， 合计需要 2.16 + 0.046 + 0.040 ≈ 2.25 m。所在位置梁底标高为 2.30 m， 余量 50 ㎜，管路可以贴梁下通过。若某处梁底只有 2.20 m，则这条路径不成立， 需要改走梁侧或邻墙，这也是要在放线阶段就把每道过梁量一遍的原因。

5.1 冷凝水没有立管时的排放出路

多层住宅的排水立管集中在卫生间与厨房，走廊与卧室内部没有竖管， 因此冷凝水不能像高层那样随便找一处管井接入，必须就近解决。 本套的处理是把四台室内机的冷凝水按区域分成两组： 客餐厅与主卧、老人房这一组沿边吊转向公卫，接入公卫的排水立管； 书房单独一路引向厨房排水管。两组都在末端做存水弯， 再接入立管前的三通处，避免立管的气味倒灌进吊顶。

如果现场高差不足，可靠的手段是给个别室内机加装冷凝水提升泵， 泵体扬程按 0.8～1.2 m 选取，机身与泵体之间的排水管仍要保持微小坡度。 本套的四台机器在边吊内都有足够的高差，因此按自然排水布置， 没有加装提升泵，但把泵的安装位置在图纸上预留了出来， 万一后续调整吊顶方案，还有退路。

• 冷媒管主液管 φ9.52、主气管 φ15.88，全程橡塑保温、壁厚不小于 15 ㎜；走廊段平行排布，分歧管前后保持直管段，不紧贴墙与梁。
• 冷凝水管PVC-U DN25，坡度不小于 8‰ 且全程坡向出水口（GB 50243—2016 第 9.3.7 条），出口存水弯水封不小于 50 ㎜；分两组就近接入公卫与厨房立管。
• 送风口条形风口沿边吊长边朝向房间内部，风速 2.0～2.5 m/s；老人房下调到 1.5～2.0 m/s，靠加长风口维持送风量。
• 回风口回风格栅位于边吊下方，风速控制在 2.5～3.0 m/s，与检修口合并设置，便于拆下格栅查看机身与阀门。
• 保温与防结露冷媒管与冷凝水管全程保温，穿墙处加套管；室内机与风口接缝在封板前用密封材料封堵，减少夏季结露。
• 过梁与墙洞穿梁位置一律避开主筋，改动原有结构不做；穿墙孔在管道就位后统一封堵，兼顾防火与隔声。

六、施工组织与关键控制点

这套房子属于局部改造，施工前需要避开的地面与家具比清水房多。 本套安排 3 个工作日：第一天复核与放线、第二天四台室内机吊装与走廊段主管敷设、 第三天分支管路、冷凝水管、保压检漏与隐检交接。 由于没有整片吊顶，木工与空调方的交叉比常规项目少，但放线这一步的分量反而更重。

七、交付与验收：把标高与坡度写进交底

这套房子的验收重点不是「有没有装好」，而是「边界有没有交代清楚」。 边吊做到哪里、过梁处标高定成多少、风口开孔是什么尺寸、检修口开在什么位置， 这几项一旦木工照做，后面就只剩核对，没有改的余地。

交付后的第一次运行建议由业主自己完成。制冷季首次开机连续运行两小时以上， 观察边吊下沿有没有渗水痕迹、风口有没有凝露； 老人房的线控器固定在一个设定温度上，不频繁调整，让变频运行自己去平抑波动。

• 移交给业主的资料管路路径图与边吊范围图、隐蔽工程记录、保压与冷凝水试排记录、控制面板使用说明、回风格栅与滤网清洗方法。
• 移交给装修方的数据边吊宽度与下挂高度、机身标高、各房间风口开孔尺寸、检修口位置与最小可开启尺寸。
• 业主侧可自行验收的项目边吊边界是否与图纸一致、回风格栅能否徒手拆下、各房间线控器能否独立启停、老人房低风速下是否有明显风感。
• 需专业方完成的验收冷媒管路保压结果、真空度读数、冷凝水各段坡度与存水弯、各室内机是否有结露滴水、各风口实测风速。

八、运行表现与费用量级

8.1 风感与温度稳定性

薄型风管机侧送下回的气流组织，与嵌入式机型的四向出风不同， 气流从一个方向贴着顶面推进，靠射流延伸把冷量带到房间深处。 这种形式对风速更敏感：风速偏高会形成明显的定向风，偏低又到不了远端。 本套把常规房间的送风风速定在 2.0～2.5 m/s，老人房下调到 1.5～2.0 m/s， 并用加长的条形风口来补射程。

8.2 费用量级估算

运行费用取决于使用时长、设定温度、室外气温与围护结构条件，不存在一个固定数字。 下表按成都居民生活用电价格做量级测算，用于判断费用水平，不代表实际账单。

九、常见问题（FAQ）

不做吊顶到底能不能装中央空调？

能装，但不能整屋不做。室内机机身与管路必须有一个容纳空间， 这个空间可以是窄边吊、衣柜顶的降板，或者走廊本来就有的吊顶。 本套只在管路经过的一侧做了 400 ㎜ 宽的边吊，主卧与老人房把降板藏在通顶衣柜上方， 其余顶面保留原结构板。被占用的顶面面积控制在套内顶面的一成上下。

为什么不用四面出风的嵌入式室内机？

嵌入式机型机身厚度普遍在 250 ㎜ 以上，并且需要一整片吊顶来承载， 四周还要留出回风空间。这套房子的目标是尽量少做吊顶， 两者方向相反。薄型风管机机身厚度在 200 ㎜ 上下，只需要一条边吊就能容纳， 因此本套选用薄型风管机侧送下回。

管路从门洞上方过，高度够不够？

要逐道算。算式是门洞上沿标高（含门套）加管路保温外径加固定件与施工间隙， 三项之和不能超过梁底标高。本套门洞上沿约 2.16 m，管路外径 46 ㎜， 再留 40 ㎜ 间隙，共需约 2.25 m，而该处梁底为 2.30 m，余量 50 ㎜。 现场会逐道过梁实测，余量为负的位置改走梁侧或邻墙。

没有集中排水，冷凝水往哪里排？

就近排入既有排水点。本套把四台室内机分成两组：客餐厅、主卧与老人房这一组沿边吊转向公卫， 接入公卫的排水立管；书房单独一路引向厨房排水管。 两组都保持不小于 8‰ 的坡度，末端做存水弯，水封高度不小于 50 ㎜， 防止立管气味倒灌进吊顶。

局部吊顶会不会影响制冷效果？

边吊的宽度与位置影响的是风口能开多大、开在哪一侧，而不是冷量本身。 冷量由设备档位与房间负荷决定，本套按逐间 180～250 W/㎡ 取值， 加权约 228 W/㎡，配足了不少。需要留意的是送风口的射程—— 薄型风管机侧送时气流单向推进，因此本套把风口做长、风速取低， 让气流贴顶面走得更远。

家里有老人，风口怎么安排更合适？

两个动作。一是位置：老人房的送风口朝向房间内部、不指向床与常坐位置， 回风格栅也不放在人长时间停留的上方。二是风速：老人房送风风速下调到 1.5～2.0 m/s， 比常规房间低一档，靠加长风口来维持送风量。 此外室外机采用变频运行，达到设定温度后降频，室温波动比分体机小。

老房子的窗户要不要一起处理？

本套的外窗是老式推拉窗，气密性与保温都弱于中空玻璃，因此四间房的指标都取了中高段， 用容量把渗风带来的负荷兜住。如果后续把窗户更换为中空玻璃， 空调的负荷会下降，运行费用也会随之降低，但设备本身不需要因此改动。

滤网和日常维护要做什么？

需要业主自己动手的主要是滤网清洗。本套把回风格栅与检修口合并设置， 拆下格栅即可抽出滤网，建议在制冷季每月清洗一次。 冷媒系统、冷凝水系统与电气部分属专业维护范围， 出现制冷效果明显下降、边吊下沿渗水或控制面板报错时，由施工方安排人员上门检查。
