成都锦江区锦江府南苑175㎡大平层中央空调案例｜远距离送风与分区控制

• 锦江区 · 静思东巷
• 建筑面积 175 ㎡
• 户型 4 室 2 厅 3 卫
• 系统形式 一拖六多联机
• 交付状态 清水房
• 施工工期 5 个工作日

• 175㎡建筑面积
• 101㎡空调面积
• 227W/㎡加权配置单位冷指标
• 24.8kW室内机总冷量
• 124%配置率
• 26℃夏季室内设计温度

项目档案

一、长进深横厅给出的三道约束

锦江府南苑这一批房源 2026 年 6 月清水交付，交付标准是顶面原结构混凝土板、墙面与地面为找平层， 外窗为断桥铝合金中空玻璃，空调室外机位在楼栋设计阶段已经预留，带百叶格栅与冷凝水立管接口。 全盘 14 栋共 590 户，本套所在楼栋为 17～25F 的板式大平层，两梯两户。 从施工角度看，这是一个窗口很宽的状态：室内机与管路可以在装修期一次排布到位， 不需要在成型的装饰面上开孔，也不必退而做明装风管。

真正决定方案的是这套户型本身的三道约束。 第一道来自横厅的进深。客厅与餐厅沿南向窗面排成一列，从沙发靠背到餐桌远端约 8.6 m，中间没有隔断。 侧出风嵌入式室内机在 2.0～2.5 m/s 出口风速、贴顶送风的条件下， 有效射程大致只有 5～6 m（★工程经验），送风到餐区时速度已经衰减到接近室内气流水平， 那一带的空气并不会跟着循环起来。也就是说，横厅越长，靠一台机器拉通越不成立。

第二道约束来自使用方式。四室两厅三卫意味着活动区是分散的：白天厨房与客餐厅连成一片， 老人多在老人房和阳台停留，初中生放学后回到自己的房间写作业，夜间所有房间回到睡眠状态。 若六台室内机在控制逻辑上只是一排并列的开关，每次切换活动区都要逐间去按， 系统的最小输出也很难落在合理区间。

第三道约束来自吊顶。大平层的吊顶很少是一整块平顶，常见做法是周边走一圈灯槽、中间留平顶， 再叠加新风管、窗帘盒与筒灯。空调的冷媒管、冷凝水管、送风口与检修口都要塞进这块板里， 而灯槽本身就占掉了靠墙一侧的那一条。三样东西在同一块吊顶里抢位置，是这类户型的典型矛盾。

把这三道约束摆在前面，方案的形状其实已经出来了： 末端数量由射程决定，分组方式由作息决定，风口与检修口的位置则由吊顶内剩下多少空间决定。 这三件事之间是递进关系，倒过来做就会返工。

二、韦先生的三次追问如何转成设计条件

韦先生 43 岁，在建筑设计院做结构工程，常住的是夫妻二人、一名初中生和一位老人。 这套房子属于改善型置换，直接原因有两个：老人年纪大了，需要一间带独立卫生间、 并且离客餐厅最近的房间；孩子升入初中，需要一张安静的书桌。 这两条需求先把老人房和青少年房的位置定下来，主卧与书房的朝向也随之确定。

在中央空调这件事上，他提的问题与多数业主不同。多数人问的是“凉得快不快、吵不吵”， 他问的是荷载、开孔与吊顶内的空间账。这三次追问，等于先把方案的技术边界划了出来。

第③④两条是他作为结构专业出身最在意的部分，也确实值得单独说明。 六台室内机的本体质量按常规机型估算，单台含凝水盘约 25～30 kg， 六台合计不到 200 kg，再加上冷媒管、冷凝水管、保温棉与新风管， 摊到 101 ㎡ 的吊顶面积上不足 2 kg/㎡，对楼板承载可以忽略。 真正需要控制的是集中荷载的落点：四根吊杆必须锚在混凝土楼板上， 而不是锚在楼板下的抹灰层或吊顶轻钢龙骨上——后者在长期振动下会松动， 内机一旦倾斜，冷凝水盘的排水坡度就跟着失效。

开孔的处理原则同样明确：梁上不开洞，剪力墙与暗柱位置不开洞， 需要穿越时从梁下或墙体预留洞通过；穿墙孔的孔位、孔径与孔距在开孔前与结构图逐一对位， 由现场复核后再施工。这套做法不涉及让结构让步，只是把空调的走线需求提前塞进结构的既有条件里。

三、冷指标取哪一档与逐间选型

3.1 成都地区为什么按 180～250 W/㎡ 配置

给每台室内机定容量档位，起点是单位面积配多少冷量，也就是配置单位冷指标。 成都地区家装中央空调的常规取值区间是 180～250 W/㎡，这一区间明显高于不少北方城市， 原因不在气温而在湿度：按 GB 50736—2012《民用建筑供暖通风与空气调节设计规范》， 成都夏季空调室外计算干球温度 31.8 ℃、湿球温度 26.4 ℃，干湿球温差只有 5.4 K。 湿球温度高意味着空气含湿量大，空调除了降低干球温度，还要把大量水蒸气凝出来， 这部分潜热不计入干球温度，却实实在在占用了制冷量。

另一个原因是末端形式。住宅吊顶内的风管机受机身厚度与风口尺寸限制， 送风量比同冷量的商用机型小，出风温差也更小， 要在一段合理时间内把房间温度拉下来，就需要更大的装机容量。 两条叠加，形成了 180～250 W/㎡ 这个区间。

3.2 四项条件在本套大平层的落位

区间给的是范围，具体取哪一档要看房子本身。影响最大的是四项：朝向、楼层、是否封窗大玻璃、层高。 同一个楼盘、同一户型，只因为楼层与窗墙比不同，取值就可能相差 40～60 W/㎡。

本套住宅在四项上的实际落位是：客餐厅为南向横厅，8.6 m 长的窗面封窗后成为整面落地玻璃， 所在楼层处在 17～25F 区间的中高段，视野开阔、午后无遮挡，三项都指向高段， 因此这一处取 245 W/㎡——之所以没有直接取到 250 W/㎡， 是因为横厅内两台内机接力送风，空气循环比单台内机覆盖全厅时更充分； 主卧同样南向但窗墙比常规、且只服务夜间睡眠，取 230 W/㎡； 老人房东向，上午受晒时间短、午后无直射，取 215 W/㎡； 青少年房北向、体量中等，取 200 W/㎡；书房北向且只有单人使用，取区间偏下的 185 W/㎡。

算出逐间配置冷量之后，要把它换算成设备档位。多联机室内机的名义制冷量是分档的， 不能连续取值，每一间都要往上取到相邻档位，而不是直接照搬计算值。 取档时同时看两件事：一是这一间实际的降温与除湿能力， 二是小房间不能选得过大，否则压缩机频繁启停、除湿时间被压缩。 客餐厅那一处算出来的 11.03 kW 由两台内机分担，按射程分配服务范围而不对半分： 沙发侧一台 7.1 kW 覆盖停留时间最长的区域，餐桌侧一台 4.5 kW 负责远端， 两台的送风口都沿窗侧平顶段布置，气流方向一致，避免两台之间互相顶。

六台室内机的名义制冷量合计 24.8 kW，比按指标算出的 22.9 kW 高出约 8%， 这个差值来自取档时的向上取整，以及客餐厅拆两台之后各自的档位进位。 下一节要控制的是另一组比例：室内机总容量与室外机容量之比。

四、六台室内机配 20 kW 室外机的配置率算法

多联机里有一组绕不开的比值：室内机名义制冷量之和与室外机名义制冷量之比， 行业里叫配置率，也常写作超配率。这个值定得偏低，室外机长期满负荷运行，降温慢、能耗高； 定得偏高，多台室内机同时开启时室外机带不动，末端出风温度上不来。 按 JGJ 174—2010《多联机空调系统工程技术规程》，这个比例常规控制在 130% 以内。

124% 取在区间偏高的位置，依据是三组房间的作息几乎不重叠。 六台室内机分成三组，分组依据有三条：使用时段是否重合、房间朝向带来的负荷特征是否相近、 以及管路能否顺路接到同一分歧管上。落在方案里是这样三组——

五、吊顶之内的空间分配与风口定位

5.1 冷媒管、冷凝水管与新风管谁在上面

大平层的吊顶腔是稀缺资源，因为它同时被空调、新风、灯具和窗帘盒占用。 本项目把这个腔体自上而下切成五层，先定层序再定标高，避免施工时互相抢位置。

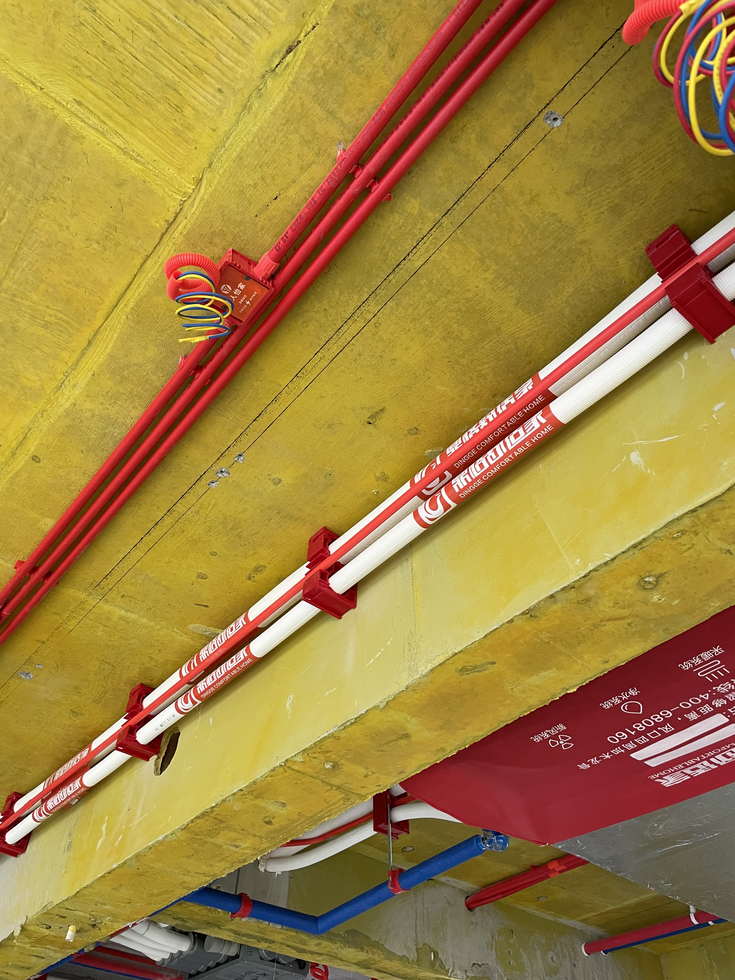

• 冷媒管主液管 φ9.52、主气管 φ15.88，支管 φ6.35 与 φ12.7；全程橡塑保温，壁厚不小于 15 ㎜；分歧管前后保留直管段，不紧贴墙体与梁侧。第一分歧管到最远室内机的等效长度控制在 37 m 左右，室内机之间的落差不超过 1 m。
• 冷凝水管PVC-U DN25，坡度不小于 8‰ 且全程坡向出口（GB 50243—2016 第 9.3.7 条），出口存水弯水封高度不小于 50 ㎜，逐段复测后再做保温。

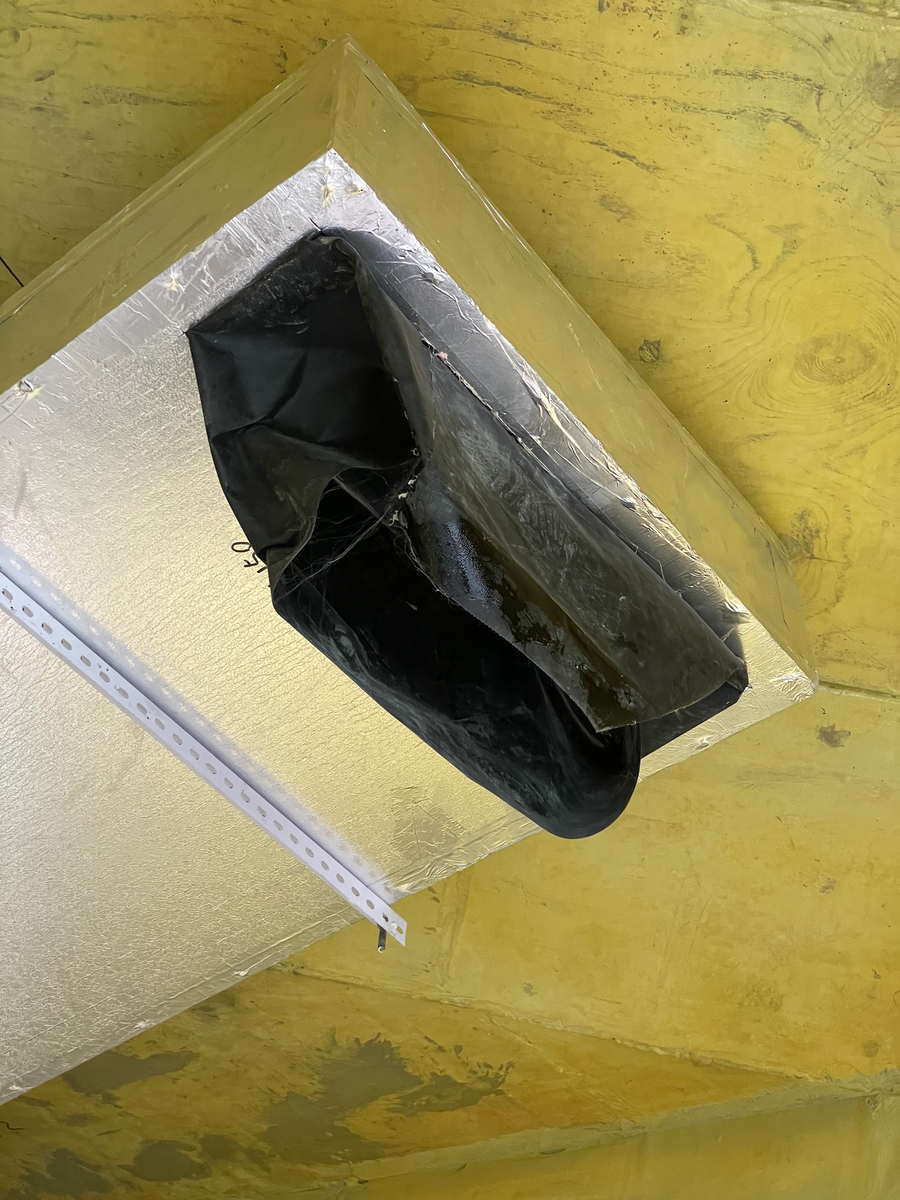

• 送风口条形风口沿横厅窗侧平顶段布置，风速控制在 2.2～2.5 m/s；风口尺寸按内机出风面积反推，不做缩口，避免噪声与射程同时损失。
• 回风口风速控制在 2.5～3.0 m/s，与检修口合成一块带回风百叶的整体面板，拆下百叶就能看到机身、电子膨胀阀与接线端子。
• 保温与防结露冷媒管与冷凝水管分别做保温，穿越墙体处加套管；内机与风口的接缝在封板前用密封材料封堵，避免吊顶内的热湿空气从缝隙被吸进送风。
• 吊杆与支架四根吊杆锚固在混凝土楼板上，不使用膨胀管落在抹灰层；管路支架间距按管径分档，弯头两侧加密。
• 孔洞封堵穿越墙体与楼板的孔洞在管道就位后统一封堵，兼顾防火与隔声，不做二次剔凿。
• 新风管主管贴板敷设，支管进各房间时避开内机机身投影区；新风口与空调送风口错开布置，不吹向同一处人体活动区。

冷凝水的排放路径需要单独交代。六台室内机分布在不同标高上，排水必须由高到低汇成一条通路。 本户没有专用排水立管，可用的排放点是主卫与公卫地漏。其中餐桌侧那台内机离主卫地漏的 水平距离约 12 m，按 8‰ 的坡度要求，这一路需要做出约 96 ㎜ 的落差。 这个数字直接决定吊顶厚度——如果吊顶内净空不足以做出 96 ㎜， 这一台内机就改为冷凝水提升泵排水，先把水提到吊顶上部，再靠坡度汇入主管。

5.2 风口、灯槽与检修口的定位顺序

大平层吊顶最常见的造型是周边灯槽加中间平顶。灯槽的作用是洗墙， 它的出光口朝向墙面，内侧会形成一条气流滞止带。 如果把送风口落在灯槽的内侧立面上，会出现两个问题： 出风被灯槽回沿挡住，射程跟着缩水；夏季送冷风时，冷气流还可能被灯槽挡住而贴着灯槽下沿走， 风感变得杂乱。因此本项目的送风口一律退到平顶段， 与灯槽内边留出不小于 300 ㎜ 的净距（★工程经验）， 风口长边与窗面平行，形成一道贴着吊顶向前推进的气幕。

定位顺序是：先定室内机位置，再定送风口与回风口，然后定检修口， 末了才排灯槽骨架与筒灯。这个顺序的依据在于，室内机的位置由射程和梁位共同决定，自由度最小； 而灯槽和筒灯的排布几乎没有硬约束，可以围绕风口让。反过来做， 先画好灯槽分格再去塞风口，结果往往是风口被挤到角落里，射程与美观一起受损。

六、施工组织与关键控制点

这套住宅安排 5 个工作日，比常规三居多出的时间主要花在两处： 六台室内机与新风主机的吊装量更大，以及横厅两台内机的风口位置需要与木工、 灯具、窗帘盒三方在现场对一次。档期仍然卡在“水电之后、吊顶封板之前”这一段， 与装修总工序的先后关系不变。

七、交付与验收：隐蔽前后各一批动作

这套系统的验收动作要分两批看：能被吊顶盖住的，放在封板之前完成； 需要在成品状态下判断的，放在封板之后。两批之间隔着一张交底单，而不是口头交代。

• 移交给业主的资料空调布置图与开孔图、隐蔽工程记录、保压与抽真空记录、集中控制器分组场景说明、回风口滤网清洗方法。
• 移交给装修方的数据吊顶内机身标高、管路与新风管层序、送风口与回风检修口开孔净尺寸、灯槽与风口的最小净距。
• 业主可自行验收的项目风口位置是否与图纸一致、回风百叶能否徒手拆下、三组场景是否按预期启停、低速运行时各房间的噪声是否可接受。
• 需专业方完成的验收冷媒管路保压结果、真空度读数、冷凝水排水是否顺畅无溢流、各内机有无结露滴水、新风量是否达到设计值。

移交后的第一次运行由业主自己完成。制冷季首次开机建议连续运行两小时以上， 重点看两处：冷凝水有没有在地漏处外溢，风口边缘有没有凝露。 滤网在制冷季按月清洗一次，回风口与检修口合成整体面板的做法， 正是为了把这一步做成不需要工具的动作。

八、运行表现与费用量级

8.1 送风与体感

横厅两台内机的服务范围按射程划分，沙发侧那台覆盖停留时间最长的区域， 餐桌侧那台负责远端。两台的送风口沿窗侧平顶段同向布置， 出口风速控制在 2.2～2.5 m/s，出风沿吊顶向前推进再自然下沉， 站在窗边与走到餐桌尽头，体感差别不大。 老人房与青少年房的内机避开床头上方，导风叶片在调试时固定为斜向外的角度。 夜间运行主要依靠主卧与次卧书房两组，室外机负荷率低，压缩机长时间在低频段运行， 声音比白天更小。

8.2 费用量级估算

空调运行费用取决于使用时长、设定温度、室外气温与围护结构条件，不存在一个固定数字。 下表按成都居民生活用电价格做量级测算，用于判断费用水平，不代表实际账单。

九、常见问题（FAQ）

横厅进深 8～10 m，一台室内机到底能不能把冷风送到餐桌？

在 2.2～2.5 m/s 出口风速、贴顶送风的条件下，常规侧出风室内机的有效射程只有 5～6 m（★工程经验）， 越过这个距离后气流速度已经接近室内空气的自然扰动水平，远端空气不会被带动起来。 本项目的处理是把客餐厅拆成两台内机，沙发侧一台、餐桌侧一台， 两台送风口沿窗侧平顶段同向布置，用接力而不是加长风管的方式解决射程问题。

大平层分区控制，是不是每个房间装一个开关就够了？

每个房间装线控器只是基础，真正省事的是把房间按作息分组、在集中控制器上做场景。 本项目的分组依据有三条：使用时段是否重合、房间朝向带来的负荷特征是否相近、管路能否顺路接入同一分歧管。 六台内机因此分成生活区、主卧区、次卧与书房区三组， 一键调用，避免每次切换活动区都要逐间开关。

送风口挨着吊顶灯槽会有什么问题？

灯槽的出光口朝向墙面，内侧是一条气流滞止带，送风口落在灯槽内侧立面上， 出风会被灯槽回沿挡住，射程和美观同时受损。 本项目把送风口退到平顶段，与灯槽内边留出不小于 300 ㎜ 的净距（★工程经验）， 风口长边与窗面平行，气流贴着吊顶向前推进。

梁上和承重墙上能不能开孔走冷媒管？

本项目的原则是梁上不开洞，剪力墙与暗柱位置不开洞，需要穿越时从梁下或预留洞通过。 穿墙孔的孔位在开孔前与结构图逐一对位，由现场复核后再施工。 与结构相关的问题不靠经验拍板，空调方给出的是走线需求，能不能开、开在哪里，按结构图的既有条件办。

吊顶里加了六台内机和新风管，楼板承重够不够？

六台内机本体含凝水盘约 25～30 kg，加管路、保温与新风管， 摊到 101 ㎡ 吊顶面积上不足 2 kg/㎡，对楼板承载可以忽略。 需要控制的是集中荷载落点：四根吊杆全部锚在混凝土楼板上， 不得锚在抹灰层或轻钢龙骨上，并逐台复核机身水平度—— 内机倾斜会让凝水盘里的水偏流，长期运行有溢水风险。

六台内机合计 24.8 kW，室外机只有 20.0 kW，是不是配小了？

配置率是室内机名义制冷量之和与室外机名义制冷量之比，本项目为 124%， 按 JGJ 174—2010 控制在 130% 以内。取值依据是三组房间的作息几乎不重叠： 生活区白天与傍晚用，主卧区夜间用，次卧与书房区午后和晚间用。 按 0.55 的同时使用系数折算，最大同时冷量约 12.6 kW，室外机仍有约 37% 的余量。

大平层管路长，制冷效果会不会衰减？

会，所以管长要按等效长度核校，不能只看实际米数。 本项目室外机落位本层预留设备平台，室内外机高差不到 3 m， 第一分歧管到最远那台内机的等效长度控制在 37 m 左右，室内机之间落差不超过 1 m， 都在设备允许范围之内。管路走向宁可多绕一段，也不在梁上开洞。

检修口留在哪里，以后维修要不要拆吊顶？

检修口与回风口合成一块带回风百叶的整体面板，位置选在电子膨胀阀与接线端子所在的那一侧， 拆下百叶就能直接操作，不需要动吊顶的其他部分。 面板尺寸按最小可操作宽度定，横厅两端的回风口都按这个做法处理。

清水房做这套系统，什么时间点进场合适？

卡在“水电完成之后、吊顶封板之前”。太早会与水电开槽互相干扰， 太晚吊顶已封，只能拆改。本项目用 5 个工作日完成定位打孔、吊装、 冷媒管与新风管敷设、保压检漏与抽真空，并把吊顶内标高与风口开孔尺寸书面交接给装修方。
