成都龙泉驿区龙城一号127㎡中央空调案例｜西晒户型冷负荷与超配率校核

• 龙泉驿区 · 大面板块
• 建筑面积 127 ㎡
• 户型 4 室 2 厅 2 卫
• 系统形式 一拖五多联机
• 房屋状态 二次装修期进场
• 施工工期 4 个工作日

• 127㎡建筑面积
• 73.5㎡空调面积
• 230W/㎡配置单位冷指标
• 17.5kW室内机总冷量
• 109%配置率
• 26℃夏季室内设计温度

项目档案

一、西向房间的负荷为什么最高

成都的夏季空调室外计算参数是干球温度 31.8 ℃、湿球温度 26.4 ℃（GB 50736—2012）， 两者只差 5.4 ℃。湿球温度偏高意味着空气里的水蒸气多，空调除了降温还要分出一部分冷量去凝结水汽， 这部分潜热负荷全屋都要承担，西向与北向并不会因为它而分家。 真正把西向房间单独拎出来计算的，是太阳辐射得热在方向上的差别。

西向窗的得热集中在午后到傍晚这一段。此时太阳高度角已经降低，光线接近平射， 直射进房间的深度比正午的南向窗更深，被照到的地面、家具面积反而更大。 与此同时，西向外墙从上午起持续受晒，墙体把热量蓄在里面，到傍晚才向内表面释放。 按 ★工程经验，西向墙体的内表面温度峰值比室外气温峰值滞后三到四个小时， 这个滞后正好让墙面放热与窗户得热的峰值撞到一起，构成西向房间一天中最难熬的一两个小时。

屋面这一项要按实际楼层判断，不能跨楼层套用。本项目在 18 层高层的第 12 层， 楼上有住户，屋面得热不计入；房屋也不在一层，贴地返潮带来的地面潜热同样不涉及。 如果同一户型出现在顶层，屋面与西墙会同时向内传热，取值还要再往上走一档。 中间层的西向与顶层的西向，是两笔不同的账。

这套房子的围护结构又比近几年的新盘薄。小区 2010 年前后建成，外墙没有保温层， 原装窗是推拉式铝合金窗，气密性与隔热都弱于后来的断桥铝中空窗； 西向阳台封窗之后形成一整面玻璃，窗内侧与窗户外侧都没有做遮阳。 太阳辐射得热一路进到室内，中间没有任何可以削峰的环节。

有一段关系值得单独写出来：西向墙面放热的滞后，正好落在傍晚家人回家、开空调最集中的时段。 这意味着西向房间不只是峰值高，峰值还与使用的高峰重合，机器必须在最需要的时候顶着最大的负荷运行。 这一条直接决定了后面超配率的取法。

二、白先生的作息怎么变成控制分区

白先生 40 岁，在铁路系统做调度，排班不按常日班走：夜班之后的白天需要补觉， 也有连着几天白天在家的时段。家里还有两个孩子和一位老人，五位成员在家的时间彼此错开， 同一时间在用的房间通常只有一到三间。他把需求说得很具体，没有停留在「要凉快」这句上。

这张卡里最有分量的是第一条。「谁在谁开」这句家常话，落到技术上就是分区控制与分时使用， 它同时影响两个算不明白就容易出错的参数：一个是同时使用系数，另一个是室外机的最低负荷率。 白先生家白天可能只开主卧一间，夜里三间卧室与老人房可能同时用， 而下午西向客厅的负荷高峰又与这两类时段都不重合—— 同一套房在不同时段的开机数量差别很大，选型时不能只按一个系数拍板。

三、逐间冷指标：西向取上限、北向取下限

3.1 成都为什么落在 180～250 W/㎡ 这个区间

单位面积配多少冷量，是室内机选档位的起点。成都家装中央空调的常规取值区间是 180～250 W/㎡，区间下限由显热负荷决定：室内设定 26 ℃ 时， 围护结构传热与人体、电器的显热散热带走的那部分冷量，决定了最低配置。 区间上限则被两件事同时推高：一是湿球温度 26.4 ℃ 带来的含湿量， 空调要额外分出冷量去凝结水汽；二是住宅吊顶内风管机的机身厚度与风口尺寸有限， 风量比同冷量的商用机型小、出风温差也小，想在合理时间内把房间拉下来，就得靠更大的装机容量。 两条叠加，形成了这个比北方城市明显偏高的区间。

3.2 区间内取高取低由四个变量决定

区间给的是范围，具体落点要看房子。四个变量的影响最大：朝向、楼层、窗与遮阳、层高。 同一栋楼里，只因为这几项条件不同，逐间取值就可能相差几十 W/㎡。

本套落在四个变量上的位置是：朝向以东西向为主，西向客厅与西向主卧是全屋负荷最高处； 楼层在 18 层中的第 12 层，既不贴地也不带屋面，这一项取中性； 西向阳台封窗后形成整面玻璃，且小区为 2010 年前后的房子，外墙无保温层、原窗为推拉式铝合金窗， 这一项把取值往上顶；净高实测 2.85 m，层高这一项取中性偏下。 四项合在一起，西向房间被推到区间上限，北向小房间留在下限一侧。

3.3 西向与北向拉开的差值，以及这个差值的成因

同一套房出现几十 W/㎡ 的逐间差并不稀奇，但差值的成因未必相同。 有些户型里，逐间差是朝向、楼层、封窗、层高四项条件叠加起来的综合结果， 把其中任何一项单独拿出来都解释不完整； 本套的情况不一样——楼层与层高两项都取中性，围护结构的薄弱全屋一致， 也就是说，西向与北向之间那几十 W/㎡ 的落差，几乎全部来自同一时刻太阳辐射得热的方向差。

这张表里最值得记住的是两个数：西向与北向相差 60 W/㎡， 而同样朝西的客厅与主卧之间只差 10 W/㎡（这一个差值才来自封窗）。 换句话说，同一套房里，朝向这一项的权重远高于封窗与层高。 这也解释了为什么西晒户型不能照着普通户型把指标平铺——平铺的结果是下午最热的那两间永远不够用。

3.4 逐间取值与室内机档位

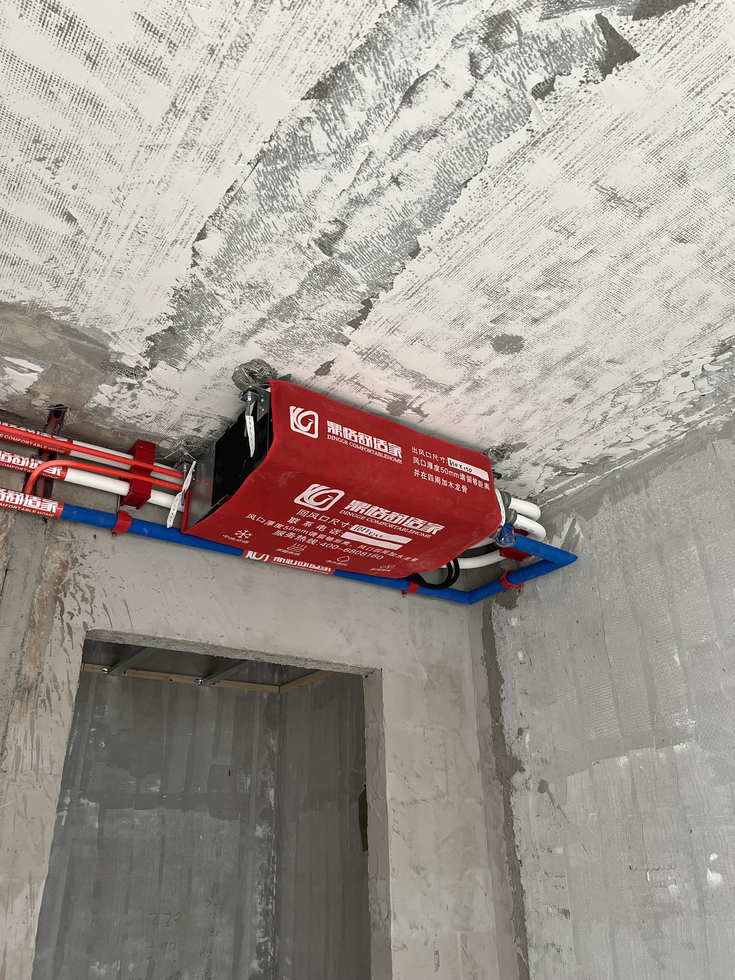

配置冷量算出来之后，还要换成设备档位。多联机室内机的名义制冷量是分档的，不能连续取值， 每一间都要往上取到相邻档位。取档时同时看两件事：一是这间房降温与除湿够不够， 二是小房间不能选得过大导致频繁启停。 本套里东向那间儿童房（10.5 ㎡）算出来 2.15 kW，正好压在 2.2 kW 档位之下， 取一档就够；北向最小那间（8.5 ㎡）算出来 1.62 kW， 如果再按 2.2 kW 配，对 8.5 ㎡ 的空间而言偏大，落在最小档位 1.8 kW 更合适， 它的机身尺寸也最小，能塞进门洞上方那段有限的空间。

室内机名义制冷量合计 17.5 kW，比按指标算出的 16.9 kW 高约 3.6%， 多出来的部分就是取档时的向上进位。真正需要单独校核的另一组比例，是配置率。

四、设备配置与超配率校核

配置率（也写作超配率）是室内机名义制冷量之和与室外机名义制冷量的比值。 按 JGJ 174—2010《多联机空调系统工程技术规程》，常规做法控制在 130% 以内。 这个上限在很多户型里都够用，但在西晒户型里，它只是及格线，不是可以随便贴上去的数。

表里那一行反例，是西晒户型与普通户型最大的区别所在。 普通户型的同时使用系数常按 0.6～0.7 取，因为一家人同时开满所有房间的时段很短； 西晒户型的负荷高峰集中在同一下午时段，西向的两间往往一起开， 系数要按 0.8 取，配置率再往上堆就顶不住了。 所以本套把配置率放在 109%，而不是贴着 130% 的上限走， 腾出来的容量留给下午那段高峰，而不是折算成平时用不上的装机余量。

另一个方向也不能放开。白天补觉时只开主卧或者最小那间儿童房， 1.8 kW 的室内机对 16.0 kW 的室外机只占 11%， 如果室外机的最低输出不能降到这个量级以下，压缩机会在短时间里反复启停， 既费电又有噪声。选型阶段把这一项参数核过之后，才确定 16.0 kW 这一档。

五、管路、冷凝水与西晒补救接口

室内机与管路一旦被吊顶盖住就无法再调整，所以这几项必须在封板之前做完全部验收。 本套的控制点集中在管线排布、冷凝水排放与风口定位三处， 其中风口定位还要额外承担一项与西晒有关的任务。

• 冷媒管主液管 φ9.52、主气管 φ15.88，支管用 φ6.35 与 φ12.7；全程橡塑保温，壁厚不小于 15 ㎜；分歧管前后保持直管段，不贴墙不贴梁。第一分歧管到最远室内机的等效管长按厂家技术资料核校，本套实测不超过 45 m。
• 冷凝水管PVC-U DN25，坡度不小于 8‰ 且全程坡向出水口（GB 50243—2016 第 9.3.7 条），出口存水弯水封高度不小于 50 ㎜；集中引至公卫地漏。老房吊顶内标高紧张，其中两台室内机改用提升泵排水。
• 送风口条形风口沿窗侧布置，风速 2.0～2.5 m/s；西向房间的风口叶片适当下调角度，让冷气流先扫过玻璃前区再回落，削弱辐射得热的体感。
• 回风口风速控制在 2.5～3.0 m/s，设在房间内侧（背离窗的一侧），与检修口合并成带回风百叶的检修口，拆下百叶即可接触机身与阀门。
• 保温与防结露冷媒管、冷凝水管均做保温，穿墙处加套管；室内机与风口的接缝在封板前用密封材料封堵，避免吊顶内的湿热空气从缝隙被吸进风口。
• 孔洞封堵穿越墙体与楼板的孔洞在管道就位后统一封堵，兼顾防火与隔声，不做二次剔凿——老房拆旧后墙面已多处开槽，二次剔凿会进一步削弱墙体。

与西晒直接相关的是两条补救措施。其一是遮阳，而且必须优先做外遮阳： 西向阳台外侧加装可调卷帘或固定百叶，辐射在进入玻璃之前就被挡掉； 只做窗内遮光帘的话，热量其实已经穿过玻璃进了室内， 帘子只是把它留在窗前，空调负荷几乎不减。 其二是风口位置与气流组织，也就是上面说的把送风口沿窗侧下倾布置。 这两条合起来能让西向房间的负荷被打掉一部分， 但它们的作用是「减峰」而不是「免配」——机器该取的上限仍然要取， 因为成都的湿度负荷不受遮阳影响，傍晚那一段墙体放热也不受遮阳影响。

六、拆旧之后进场：施工顺序与控制点

这套房子走的是二次装修：原装修已经拆到结构层，顶面与墙面是裸露的混凝土， 梁位、原有穿墙孔与外墙空调板都要现场重新核对。 优点是顶面没有旧吊顶需要保护，管路可以一次到位；麻烦在于十多年房龄的房子， 图纸与现状常有出入，定位不能只看图。本套安排 4 个工作日。

七、交付与验收

中央空调的交付是一串有先后关系的交接动作，而不是装完就走。 设备最终会被吊顶覆盖，其中大部分验收必须在封板之前完成， 本套因此把交付节点切得比较细，每一项都对应一个可以当场确认的结果。

• 移交给业主的资料空调布置图、隐蔽工程记录、保压与抽真空记录、五台线控器与集中控制器的使用说明、回风口滤网清洗方法。
• 移交给装修方的数据吊顶内机身标高、冷媒管与冷凝水管走向、送风口与回风口开孔尺寸、检修口位置与最小可开启尺寸。
• 业主可自行验收的项目风口位置是否与图纸一致、回风百叶能否徒手拆下、五个房间能否单独启停、下午西向客厅开机后多久能感到温度下降。
• 需专业方完成的验收冷媒管路保压结果、真空度读数、冷凝水是否顺畅无外溢、两台提升泵排水是否正常、内机有无结露滴水。

移交后的第一次运行由业主自己完成。建议选一个晴天的下午，在西向客厅里待满一整个降温过程， 观察出风温度与排水口有没有异常；滤网在制冷季按月清洗一次， 回风口与检修口合并设置的设计正是为了让这一步不需要工具。

八、运行表现与费用量级

8.1 出风参数与体感

多联机的末端嵌在吊顶里，气流自上而下循环，与柜机、挂机对着人吹的感受不一样。 本套把主卧、老人房与两间儿童房的导风方向都调到避开床位， 出风速度控制在 2.0～2.5 m/s，房间里能感到温度在降，却听不到明确的风声。 西向客厅用长条风口横向铺开，让冷气先经过玻璃前区再回落， 这一段的目的是把西晒的辐射热在靠近窗的位置就消化掉，而不是等人坐在沙发上才感觉到热。

8.2 费用量级估算

运行费用取决于使用时长、设定温度、室外气温与围护结构状况，不存在一个固定数字。 本套是西晒户型、外墙又没有保温层，用电量在同类面积住宅里偏上限一侧。 下表按成都居民生活用电价格做量级测算，用于判断费用水平，不代表实际账单。

九、常见问题（FAQ）

西向房间一定要比北向多配几十 W/㎡ 吗？

在本套这样的条件下确实要。西向房间午后同时叠加了斜射入窗的直射光和西墙的蓄热放热， 而北向房间只有围护结构传热与人员散热，本套两者相差 60 W/㎡。 如果房子外墙有保温层、西窗外面做了固定遮阳，差值会被压缩，但不会归零。

指标已经取到上限了，下午还是热怎么办？

先把遮阳补上，而且优先做室外侧的遮阳。西向阳台外装可调卷帘或固定百叶， 辐射在进玻璃之前就被挡住；只在窗内挂遮光帘，热量已经进了房间，负荷几乎不减。 紧接着的一步是把西向房间的送风口沿窗侧下倾，让冷气先扫过玻璃前区。 这两条属于减峰措施，不能替代指标取值。

西晒户型把配置率做到 130% 会怎样？

本套室内机合计会从 17.5 kW 升到 20.8 kW。西晒房间的负荷高峰集中在同一下午时段， 同时使用系数要按 0.8 取，折算下来需要 16.6 kW 的室外机能力， 超过本套 16.0 kW 的设备能力，末端出风温度会拉不下来， 机器还会长时间在高频段运行。所以本套把配置率放在 109%。

家里只有一间在用，大机器带小房间会不会很费电？

变频多联机在达到设定温度后会降频运行，单开一间时室外机输出很低， 并不是一直按 16.0 kW 的额定功率耗电。真正需要核对的是最低负荷率： 本套最小一间配 1.8 kW 室内机，对 16.0 kW 室外机只占约 11%， 选型时已经确认室外机的最低输出能覆盖这个量级，压缩机才不会反复启停。

白先生白天补觉，怎么保证安静？

三点：主卧选低噪声机型并按低档运行；回风口移到远离床位的一侧， 送风导风方向现场锁定；补觉时段只开主卧一路，其余四间停机， 外机的运行台数也相应减少。分区控制在这里不只是省电手段，也是控制噪声的手段。

2010 年前后的房子，外机位装得下、扛得住吗？

需要现场核过才能定。本套在吊装之前检查了外墙空调板的开裂情况与锚固条件， 确认可以承载后按原有位置落机，锚栓避开板边与裂缝并加防松措施， 机脚加橡胶减振垫。如果板面已有明显开裂或配筋锈蚀，就要另做支架或改位， 这一步不能省。

老房没有外墙保温，取值是不是过度了？

不算过度。围护结构越薄，同样的室外温度下透过墙体与窗户进来的热量越多， 指标本来就要往上取；这部分取值补偿的是建筑本身的短板。 机器取大之后并不会一直满负荷跑，配上变频调节， 日常运行还是在部分负荷区间里工作。
