成都南苑小区188㎡中央新风系统安装案例:风量核算与管路设计

发布日期 :2020.06.29 浏览次数 : 5411 鼎格舒适家官网
四川鼎格舒适家为成都高新区南苑小区一套 188 ㎡ 四室两厅三卫住宅安装中央新风(机械式双向流新风)系统。 该住宅为毛坯交付,吊顶尚未封闭,具备布管条件,因此采用顶送顶回的中央新风形式, 管路敷设于吊顶内,主机吊装于过道或卫生间上方。 系统按 GB/T 18883—2022 的室内空气质量要求设计:二氧化碳不高于 0.10 %、 新风量不低于 30 m³/(h·人)、PM2.5 不高于 0.05 mg/m³、甲醛不高于 0.08 mg/m³; 排风量按新风量的 80 %~90 % 设置以维持室内微正压(JGJ/T 440—2018)。 本页按风量核算、施工工序、管路设计、风口布置与调试验收的顺序展开。
  • 188㎡建筑面积
  • 4室2 厅 3 卫
  • 30m³/(h·人)最小新风量
  • 80~90%排风量占新风量比例
  • 0.10%二氧化碳限值

项目档案

本项目基本信息(与文末档案一致)
项目名称南苑小区 188 ㎡ 住宅中央新风系统安装系统形式机械式双向流中央新风,顶送顶回
楼盘地址成都市高新区 A 区 锦尚西二路 89 号(南苑小区)主机形式吊装式全热交换新风主机
建筑面积188 ㎡管路形式顶送风,圆形风管,敷设于吊顶内
户型4 室 2 厅 3 卫设计依据GB/T 18883—2022、GB 50736—2012、JGJ/T 440—2018
施工条件毛坯交付,吊顶未封闭施工阶段与水电、中央空调同期进场
施工单位四川鼎格舒适家记录时间案例整理 2020 年 6 月

一、188 ㎡ 住宅的新风量怎么算

新风系统的第一件事是把风量算清楚,因为后面的主机选型、管径、风口数量都由它决定。 住宅新风量的核算有两条常用路径:按人数核算与按换气次数核算,两者的出发点不同。

两条新风量核算路径
方法依据本项目核算过程结果
按人数核算GB/T 18883—2022:新风量不低于 30 m³/(h·人)按 4 人计:4 × 30;按 5 人计:5 × 30120~150 m³/h
按换气次数核算GB 50736—2012 第 3.0.6 条:居住建筑换气次数 0.45~0.70 次/h188 ㎡ × 2.8 m 层高 ≈ 526 m³,再乘换气次数237~368 m³/h
口径说明:上表中层高按 2.8 m 估算,实际层高应以实测为准,层高变化会直接改变换气次数法的结果。 两条路径的结果相差较大,原因是两者的目的不同—— 按人数核算只保证人的呼吸需求,按换气次数核算同时考虑了装修材料挥发物的稀释。 本项目按换气次数法的下限区间选择主机风量档位,并把 GB/T 18883—2022 的限值作为验收参照。
GB/T 18883—2022 与本项目相关的室内空气质量限值
指标限值与本项目的关系
二氧化碳不高于 0.10 %判断新风量是否足够的直接指标
新风量不低于 30 m³/(h·人)主机风量档位的下限要求
PM2.5不高于 0.05 mg/m³与过滤段的配置相关
甲醛不高于 0.08 mg/m³与换气次数相关,装修后初期尤其明显

排风量按新风量的 80 %~90 % 设置(JGJ/T 440—2018)。 这样做的目的是让室内维持微正压,使室外空气从门窗缝隙向内渗透, 而不是让未经处理的空气从卫生间、厨房的排风道倒灌进来。 想先知道大致造价与可行性的,可以直接免费上门勘测。

二、方案与安装示意

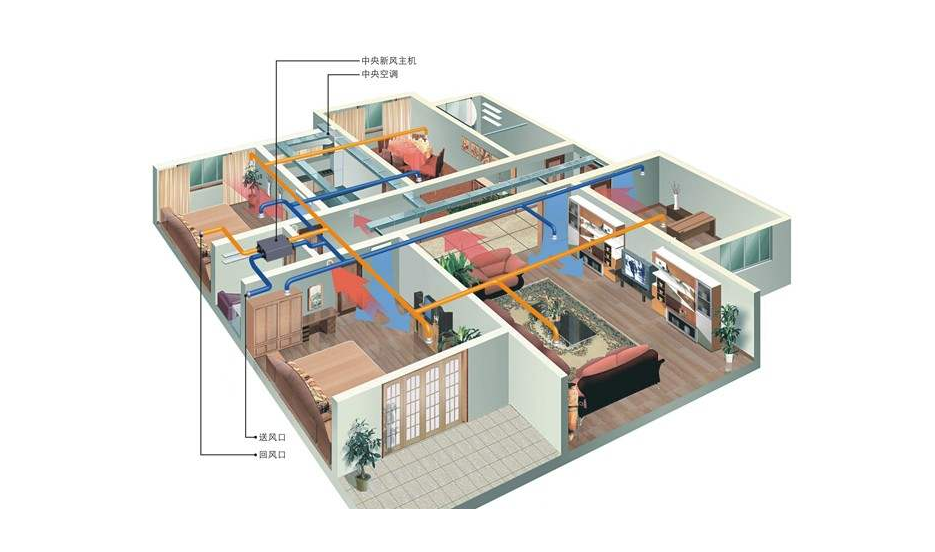

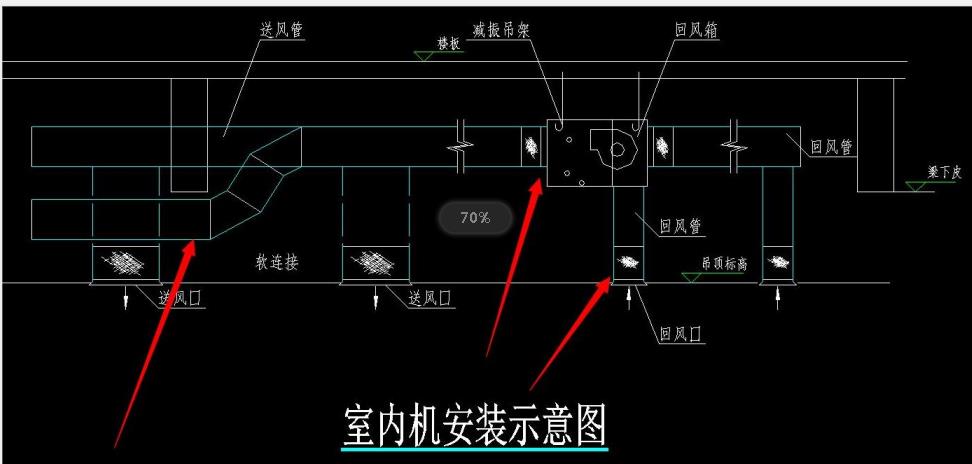

新风项目的施工依据是两张图:一张是方案设计与管道走向,一张是室内机的安装位置与接管方式。 两张图在开工前与业主和装修方各确认一次,避免与中央空调的风管、水管打架。

三、九道工序的顺序与依赖关系

新风系统的安装有一套相对固定的顺序,前后工序之间存在依赖: 没有定位就无法确定打孔位置,没有打孔就无法穿管,主机没有固定就无法接管。 本项目按九道工序推进,每一道完成后做一次确认。

新风系统安装工序与本项目的确认要点
序号工序内容确认要点
1现场定位主机、风口、控制器位置定位,确认送回风方式与管路走向与中央空调内机、水管、灯位是否冲突
2基础整理开孔、剔槽、穿墙、穿梁、楼板开孔的准备工作可开孔部位与不可开孔部位须先明确
3室内主机安装主机就位、固定、校平,临时覆盖防尘安装高度、坡度与固定牢固程度
4管道安装主管与支管敷设、固定、连接走向是否最短、弯头数量是否可控
5主机与管道连接软连接、管箍加固、防震减噪处理连接处是否严密、有无漏风
6风口安装室内外进出风口安装牢固、整齐,进排风口间距是否满足要求
7控制器安装接线与控制面板安装接线牢固、面板位置便于操作
8调试验收通电调试,检查主机运行、密封性、风量与噪音风量是否达到设计档位、有无异常振动
9交付与说明滤网更换周期、风口清洁方式的说明业主知晓日常维护要点

四、打孔与过梁:结构安全的边界

新风系统必然要打孔,孔洞的尺寸与位置决定了施工能不能顺利进行。 这里有一条不能让步的原则:结构构件的完整性优先于管路走捷径。

打孔与过梁的处理原则
部位处理原则原因
主管开孔按设计管径开孔,位置尽量靠近主机以减少绕行孔径越大越应避开受力构件
支管开孔按各房间所需风量确定管径后开孔支管数量多,更需要事先规划路径
横梁与支柱不在横梁、支柱、承重构件上开孔影响建筑结构安全
过梁位置使用过梁器,不在梁上开孔,也不用软管压扁通过软管平压会显著增加风阻并可能造成风量不足
楼板开孔按结构条件判断,需开孔时先与物业沟通涉及楼板受力与防水
关于管径取值:本项目中主管与支管的管径取值按常用做法确定 (★工程经验:主管开孔直径约 150 mm,支管约 125~80 mm), 实际取值应由风量与管路阻力计算确定,本页给出的是同类项目的常见量级,不是标准规定值。

毛坯阶段开孔比装修完成后开孔容易得多:此时墙面没有面层, 孔口修补与后续批灰可以一并完成。已经装修的住宅如果要做新风, 打孔位置的选项会明显减少,通常改用不需要布管的壁挂式新风机。

五、管路设计:管径、风速与弯头

管路设计的目标只有一个:把设计风量送到每个风口,同时把阻力与噪声控制在可接受范围。 风量、风速与管径之间存在确定的换算关系,理解了这条关系,管路设计就变成了一个算术问题。

换算关系:风量 Q=风速 v × 管道截面积 A。圆形管道的截面积 A=πd²/4。 以直径 150 mm 的主管为例:A=π × 0.15² / 4 ≈ 0.0177 ㎡; 若通过风量为 300 m³/h,即 0.0833 m³/s,则管内风速约为 4.7 m/s。 管径缩小或风量增大,风速都会上升,而风速上升会直接带来噪声与阻力增加。
管路布置的通行做法与原因
做法内容原因
缩短管线主机位置尽量靠近各主要送风区域管路越长,沿程阻力越大,风机需要更高的静压
减少分支支管数量按房间数与风量确定,不做无必要的分叉每个三通都会产生局部阻力
避免直角转弯处使用斜三通或两个 45° 弯头平缓过渡90° 直角弯的局部阻力明显高于缓弯
选择送风形式顶送风用圆形风管,地送风用扁管地送风若要埋在垫层内,只能用扁管控制厚度
主机侧直管段连接主机的直管段尽量保留一定长度,这一段内不变径、不分支紧贴主机变径或分支会造成气流紊乱与噪声
软连接加固主机与风管之间软连接,接头处用管箍加固既减振又防止接口脱落漏风
新风与空调必须分开:新风管与空调送风管不能合并。 空调系统的风机压头远高于新风系统,两者接入同一管路时, 新风的风量会被空调气流压制,实际新风量显著低于设计值。 两者是独立的系统,各自走各自的管路。

六、现场施工记录

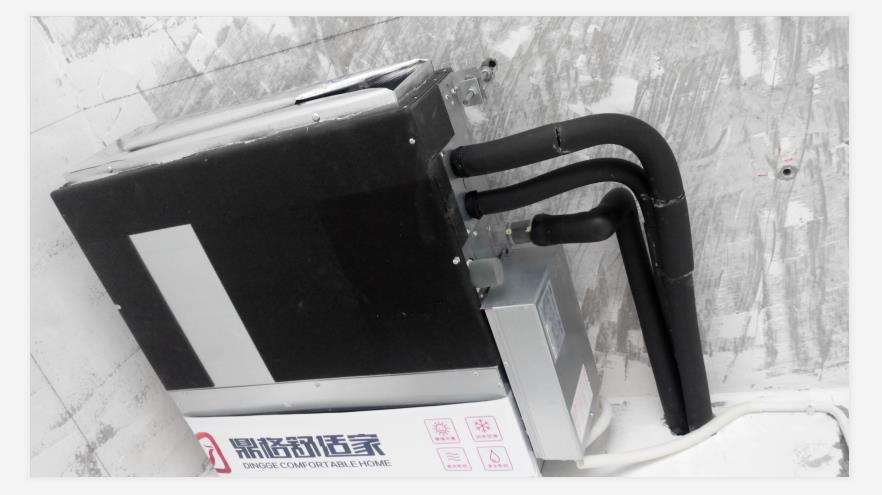

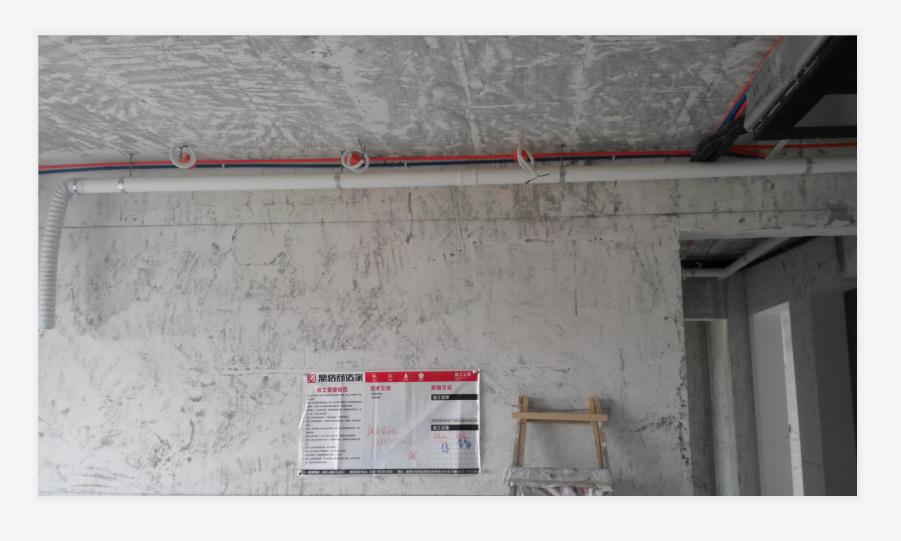

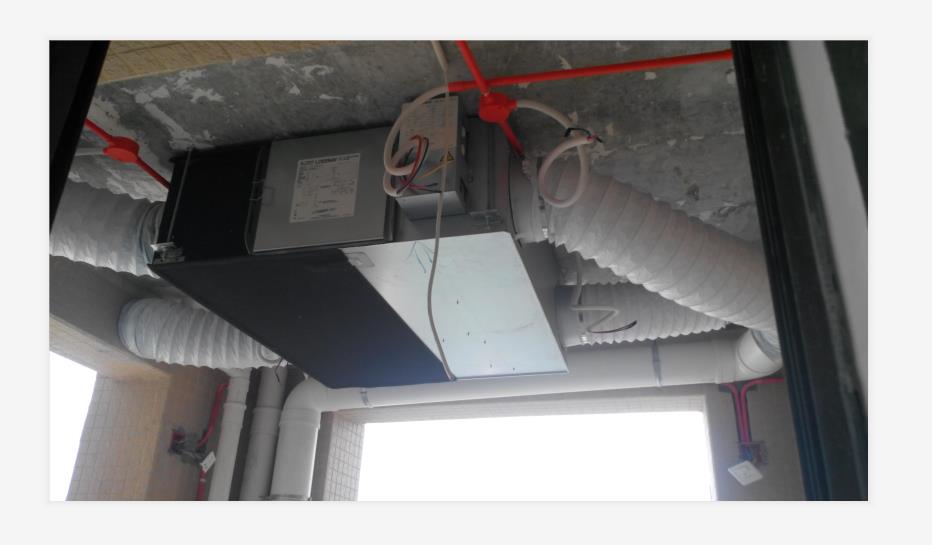

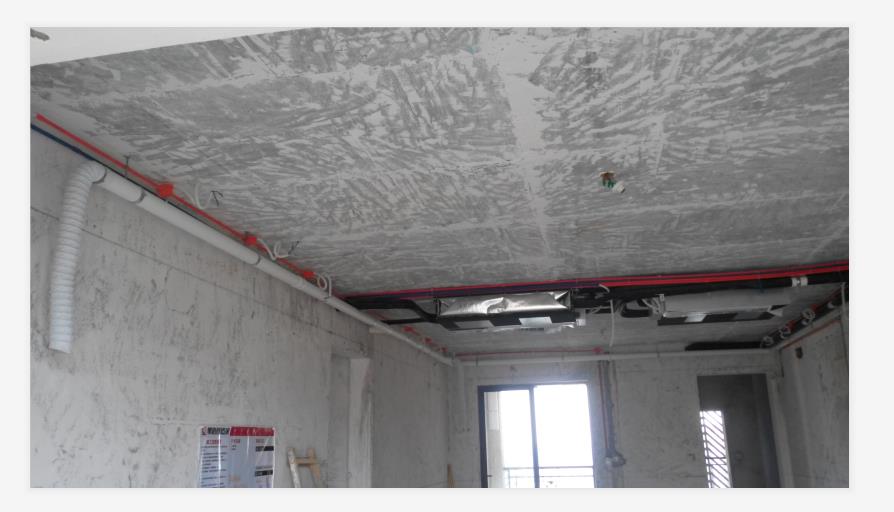

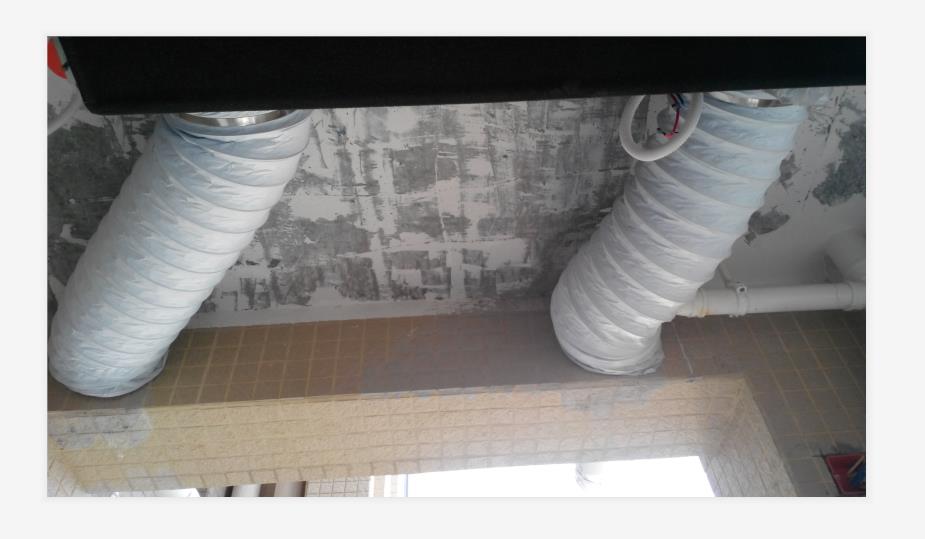

下面五张照片拍摄于管路敷设与主机吊装阶段,此时吊顶尚未封闭,照片中记录了管路与主机的实际安装状态。

七、主机安装位置与减振降噪

新风的噪声主要来自两处:主机本身的机械噪声与气流噪声。 这两处都能通过安装方式得到控制,而控制手段在主机安装时就基本决定了。

主机安装的位置要求与禁忌
项目要求原因
位置选择过道、卫生间、储藏间等不作为长时间停留空间的吊顶内即使有减振措施,主机仍会有一定运行声
安装姿态位置、高度与坡度按产品要求,固定牢固姿态不正确会影响凝结水排出与风量
高温部位不安装在高温或靠近明火的位置高温会使过滤网与热交换芯变形或损坏
潮湿部位不安装在湿度大的位置避免内部电气部件受潮
防尘保护安装后临时用薄膜覆盖主机防止后续工序的灰尘与水泥进入机组内部
检修条件吊顶对应位置预留检修口滤网与热交换芯需要定期清洗或更换

本项目中主机吊装于公共区域的吊顶内,管路从主机出发向各房间分支。 考虑到主机在夜间也会持续运行,位置选择上避开了卧室的正上方。

八、风口布置与气流组织

风口布置决定了空气在房间里的实际路径。 新风系统要做到的是「把处理过的新空气送到人停留的位置,把污浊空气从产生处排走」, 而不是简单地在每个房间各放一个风口。

风口布置原则
位置布置要点原因
卧室送风口送向床区,回风口设在门侧或过道形成由外向内、由净到浊的气流路径
客厅与餐厅送风口按开敞区域范围布置开敞空间气流容易短路,需考虑送风射流范围
卫生间以排风为主湿度与气味集中的区域,宜处于气流下游
厨房不依赖新风的排风,另设油烟机排风油烟量与瞬时排风量远超新风系统能力
室外进排风口进风口与排风口保持足够间距,避免排出的空气被重新吸入否则新风刚刚送入就被短路排出
关于室外进排风口间距:常用做法是两者尽量分开布置,间距不小于 1 m, 并且不宜小于所接风管直径的 3 倍(★工程经验,非标准规定值)。 具体取值应结合外墙可开孔位置、百叶与防雨罩形式确定。

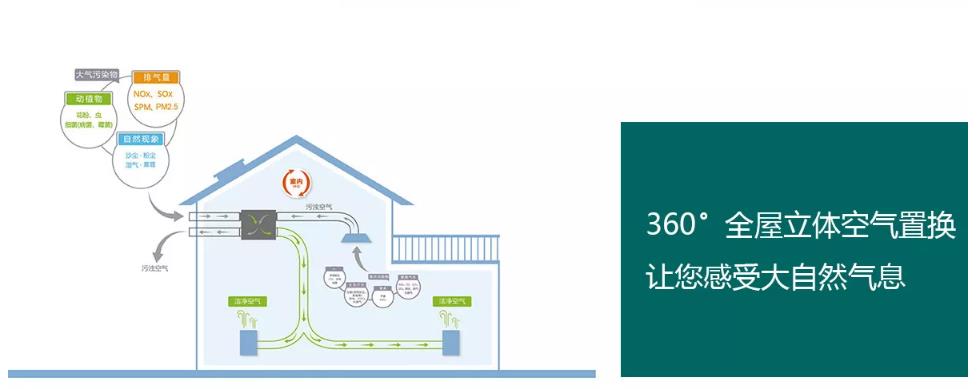

九、设备资料与原理示意

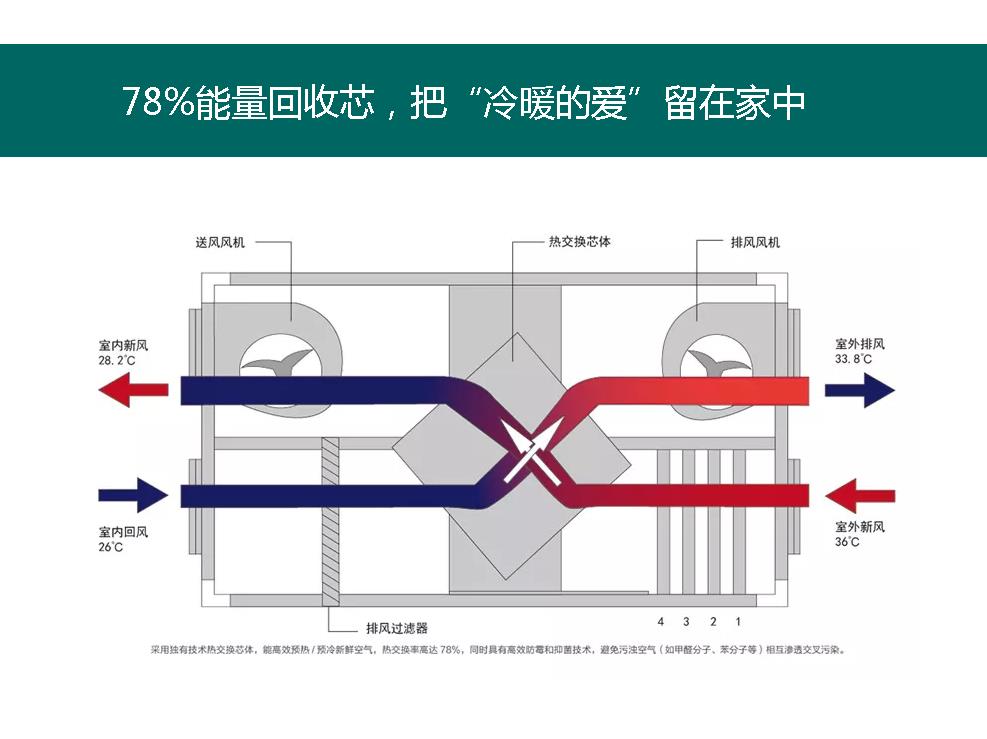

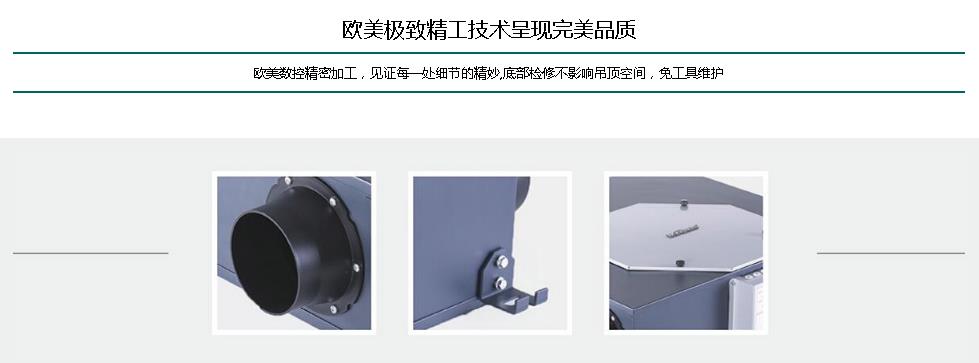

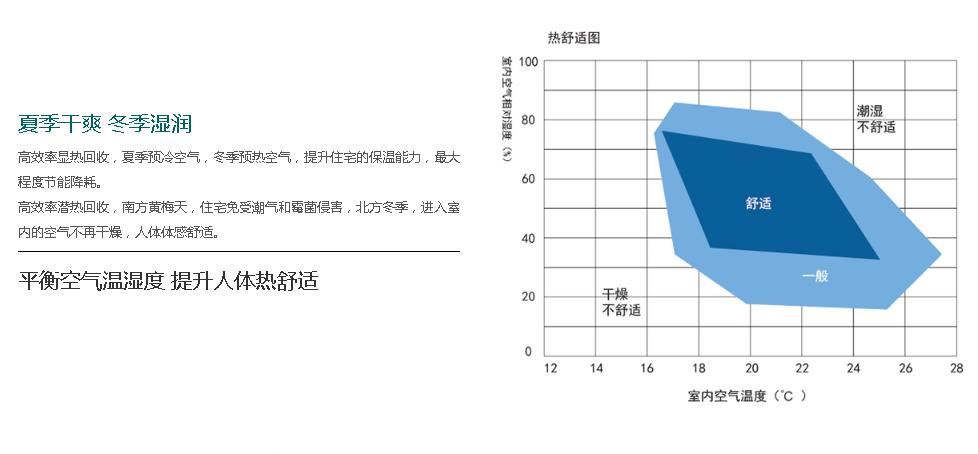

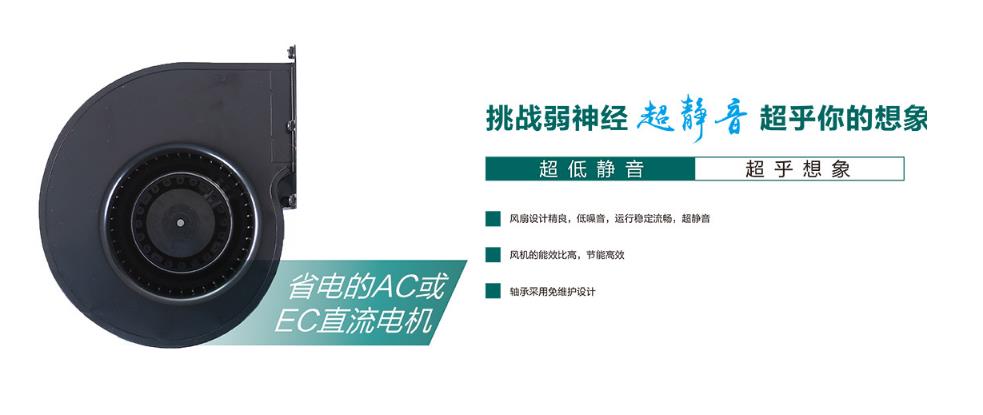

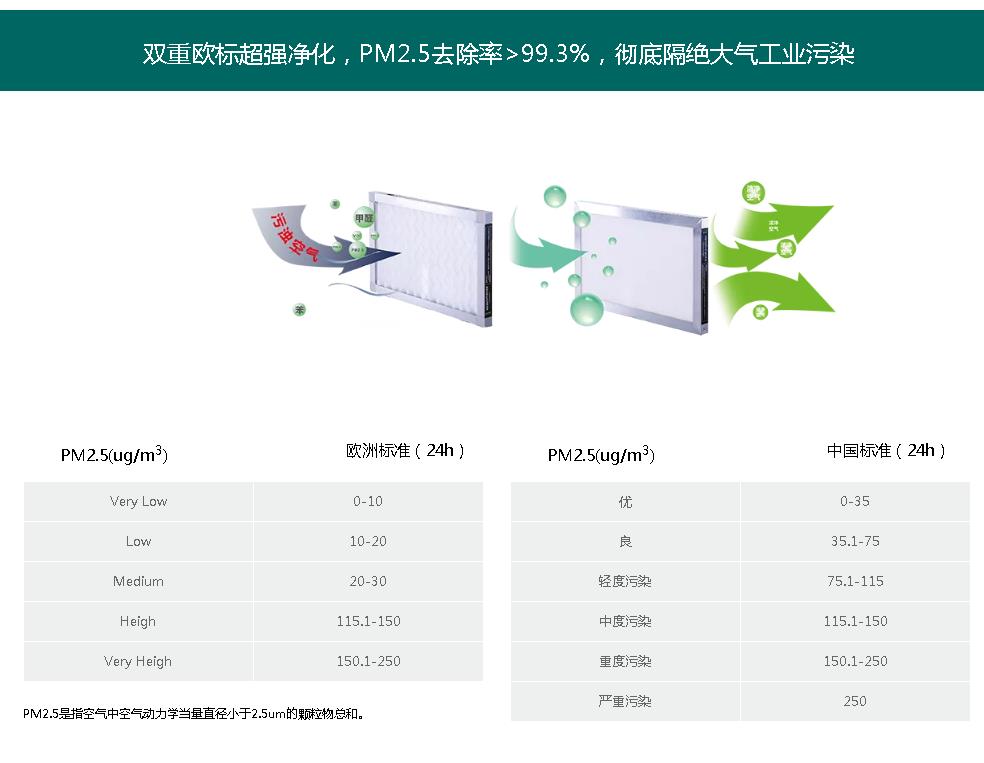

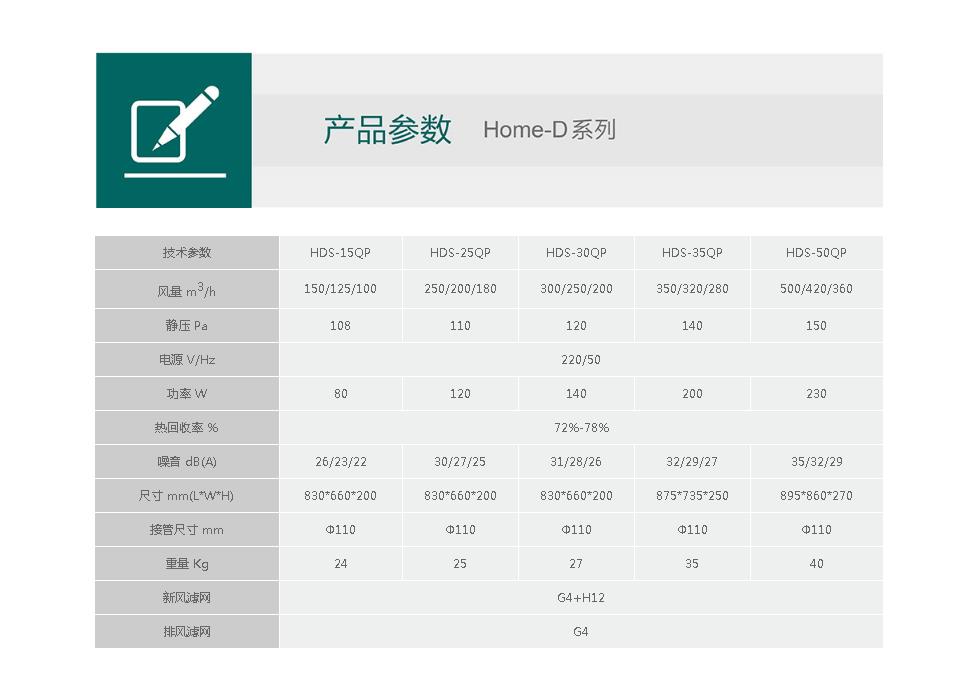

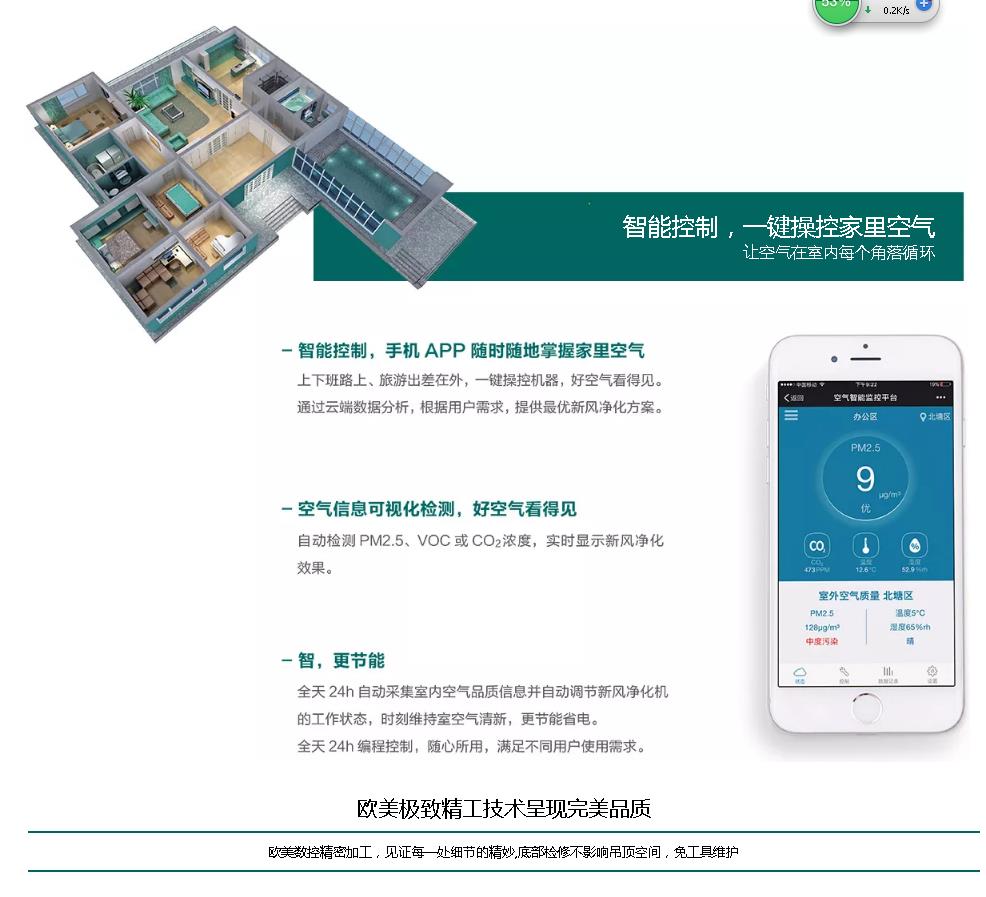

下面的资料页来自设备厂家的产品说明,用于说明热交换原理、过滤段构成与主要参数项。 本页只做记录,不对品牌之间做性能比较与排名。

关于设备品牌:本项目所用新风主机由业主选定,为松下(Panasonic)品牌的全热交换机型。 本页仅记录该项目实际使用的设备,不对不同品牌之间的性能差异做出评价与排名。 设备选型应以当地可获得的售后与配件供应情况、以及实际所需风量档位为准。

十、调试与验收

新风系统是隐蔽工程,吊顶一封,管路就看不到了。 因此调试与验收必须在吊顶封闭之前完成,并把结果记录下来。

调试验收要点
检查项内容判据
主机运行通电试运行,检查各档位是否正常启动运行平稳,无异响、无异常振动
固定情况主机与管道的固定件是否牢固运行时不产生共振与晃动
管道密封检查接头与软连接处是否漏风接头严密,管箍紧固到位
风量检查各风口出风是否达到设计档位各房间风口有稳定气流,无明显偏弱
噪声在卧室与客厅分别感受运行声夜间档位下不影响睡眠
气流组织确认送风与回风路径符合设计不存在明显的短路与死角
资料归档留存管路走向照片与检修口位置后期维护与打孔时可对照避让

十一、沟通记录

中央新风的沟通有一个特点:效果不容易当场感受出来,因此业主的关注点通常集中在 「到底能不能解决空气问题」「以后怎么维护」「会不会很吵」这三件事上。

20:18
‹南苑小区 江先生···
你好,我家在南苑小区,188 平四室两厅,还没装修。想装新风,主要担心空气。
四川鼎格舒适家
你好,我是四川鼎格舒适家的暖通顾问。毛坯阶段装中央新风正好,管路走吊顶,封板之前做完,后面看不到。
新风和空调是一回事吗?
四川鼎格舒适家
不是。空调管温度,新风管换气。两个系统管路要分开走,不能把新风管并到空调送风管上,不然新风量会被压下去。
那新风量怎么定,按什么算?
四川鼎格舒适家
两条路。按人数算,GB/T 18883—2022 要求不低于每人每小时 30 立方米,四口人就是 120,五口人 150。按换气次数算,GB 50736—2012 居住建筑是每小时 0.45 到 0.70 次,188 平按 2.8 米层高算下来是 237 到 368。
差这么多?
四川鼎格舒适家
因为目的不一样。按人数只管呼吸够不够,按换气次数还要稀释装修材料散发的气体。这边建议按换气次数的下限区间选主机档位。
8月12日 10:30
四川鼎格舒适家
今天定位。主机放在过道吊顶里,不走卧室正上方。
为什么不能放卧室上面?
四川鼎格舒适家
主机晚上也运行,多少有点声音。放在过道、卫生间这类不长待的地方,减振做起来也更好控制。
打孔有讲究吗?
四川鼎格舒适家
有。横梁、支柱、承重构件上不开孔。过梁位置用过梁器,不在梁上开洞,也不拿软管压扁过去,压扁了风阻大,风量直接上不来。
8月26日 16:45
四川鼎格舒适家
管路敷完了,主机也吊装固定好了。吊顶封之前要做一次调试,封完就看不到了。
进风口和排风口在哪儿?
四川鼎格舒适家
外墙两个口分开装,间距不小于一米,也不小于管径的三倍,免得刚送进来的新风马上被排出去。
以后怎么维护?
四川鼎格舒适家
主要是滤网和热交换芯,按周期清洗或更换。吊顶对应位置留了检修口,不用拆吊顶。
9月20日 15:10
新风一直开着耗电吗?
四川鼎格舒适家
风机功率不大,主要成本在滤材更换和清洗的人工上。装修完头几个月甲醛释放相对集中,这段建议连续运行。
12月3日 20:05
现在屋里能感觉到有风进来,晚上也不吵。
四川鼎格舒适家
夜间档位是分开的。要是觉得某个房间风小,先看一下风口有没有被家具或者窗帘挡住。

这段沟通确认了哪些事

  • 系统边界:新风与空调是两个独立系统,管路不合并、不共用送风管。
  • 风量核算口径:按人数法(30 m³/(h·人))与换气次数法(0.45~0.70 次/h)分别核算,并按后者选档位。
  • 主机位置:设在过道吊顶内,避开卧室正上方,兼顾减振与夜间噪声。
  • 打孔边界:不在横梁、支柱、承重构件上开孔,过梁处使用过梁器。
  • 室外风口间距:进排风口分开布置并保持间距,避免气流短路。
  • 维护安排:滤网与热交换芯按周期清洗更换,吊顶预留检修口。
记录说明:本段为咨询与施工过程中沟通节点与确认内容的摘要,用于说明方案是如何定下来的。 内容已隐去个人联系方式,不构成任何效果承诺;头像与昵称为示意图形,不代表客户本人形象。

十二、常见问题(FAQ)

新风系统和空气净化器有什么区别?
核心区别是空气来源。空气净化器处理的是室内已有的空气, 循环过滤但不会引入室外新鲜空气,因此房间里二氧化碳仍然会累积; 新风系统把室外空气过滤后送入室内,同时把室内空气排出, 可以同时控制颗粒物与二氧化碳浓度。两者解决的问题不完全重合。
已经装修好的房子还能装中央新风吗?
布管的中央新风需要在吊顶封闭之前完成管路敷设, 已经装修完成的住宅通常不具备这个条件。 这种情况下可以选择壁挂式新风机,不需要在房间之间布管, 但一般只覆盖单个空间,不能承担全屋的新风需求。
打孔会不会影响房屋结构?
关键在于位置选择。施工原则是不在横梁、支柱、承重构件上开孔; 遇有过梁位置使用过梁器,不在梁上开孔,也不用软管压扁通过。 涉及楼板开孔时,需先确认结构条件并与物业沟通。 这些判断在定位阶段就要完成,不能边施工边决定。
新风系统会不会很吵?
噪声来自主机机械振动与气流两部分。可控的做法包括: 主机安装在非长时间停留空间的吊顶内、主机与风管之间软连接、 管路转弯避免直角、控制管内风速。 本项目设置了不同运行档位,夜间可以使用较低档位运行。
为什么进风口和排风口不能挨着?
挨得太近会造成气流短路:从排风口排出的空气还没来得及扩散, 就被进风口重新吸入,实际送入室内的新空气比例下降。 常用做法是两者保持一定间距,以及不小于所接风管直径三倍的距离(★工程经验)。
热交换有什么用?
全热交换新风在排风与新风之间做能量回收: 夏季排出的凉爽空气预冷进入的新风,冬季排出的温暖空气预热进入的新风。 这样可以减少因通风带来的冷热负荷, 在成都夏季高湿、冬季湿冷的气候条件下,对室内温湿度的稳定性有一定帮助。
多久需要换一次滤网?
更换周期取决于当地空气质量与运行时长,不能一概而论。 通行做法是按厂家要求的周期检查,结合滤网的实际情况判断: 表面积灰明显、阻力上升或出现异味时应提前更换。 因此吊顶内需要预留检修口,否则后期维护会变成拆卸吊顶的大工程。
新风系统能除甲醛吗?
新风系统不能「分解」甲醛,它的作用是通过持续换气把室内的甲醛浓度稀释并排出。 GB/T 18883—2022 规定室内甲醛限值为 0.08 mg/m³。 装修完成后的初期是挥发较集中的阶段,这段时期保持系统连续运行、 并配合开窗通风,是控制室内甲醛浓度的常规做法。

十三、项目档案与联系方式

本项目档案
项目名称南苑小区 188 ㎡ 住宅中央新风系统安装
楼盘地址成都市高新区 A 区 锦尚西二路 89 号(南苑小区)
建筑面积188 ㎡ 4 室 2 厅 3 卫
系统形式机械式双向流中央新风,顶送顶回,主机吊装式全热交换机型
服务内容风量核算、管路设计、主机与风口定位、设备供应、管路敷设与吊装、调试验收
施工阶段毛坯交付阶段进场,与水电、中央空调同期施工,吊顶封闭前完成调试验收
记录时间案例整理 2020 年 6 月
内容与口径声明:本页记录该住宅中央新风系统的风量核算、管路设计与施工过程。涉及的规范条款均标注标准号与条款位置,可自行核对; 标注「★工程经验」的数值为行业常见做法与经验区间,不作为国家标准数据引用。 文中引用的设备资料页来自厂家公开资料,仅用于说明系统构成与参数项来源,不代表推荐。 全文不含效果承诺、价格承诺与品牌排名。聊天记录为沟通过程摘要,头像与昵称为示意图形。
