东原时光道88㎡三室住宅明装暖气片采暖系统安装案例

• 88㎡建筑面积
• 3室2 厅 1 卫（紧凑三房）
• 7组板式散热器
• 100~125W/㎡房间热指标
• 75/50℃设计供回水温度
• 7.4kW采暖热负荷

项目档案

一、88㎡ 挤出三房的空间约束与用热需求

88 ㎡ 做成三室两厅一卫，是这几年紧凑三房的常见做法：把建筑面积切得更细，换到更多可独立使用的房间。 代价是每间房都变小——主卧放下一张双人床和衣柜之后，能留出的完整墙面只剩一两处； 两个次卧更小，婴儿床、矮柜一摆，墙面就更紧张。对采暖来说，房间小本身不构成困难， 难的是「末端要有地方挂」和「家具不能挡在末端前面」这两件事要同时成立。

现场实测的房间尺度如下。客厅是这套房里少数较完整的空间，也是白天活动集中的地方； 两个次卧分别给婴儿和岳母住，面积相仿，布置方向却不同；厨房与卫生间都是短时使用的小空间。 把这些尺寸摆在一起看，才能判断哪几间有窗下墙、哪几间只剩侧墙可用。

除了尺度，还要看围护。东原时光道 2015 年竣工（链家记 2012—2017 年），是近十年交付的高层住宅， 外墙一般带保温层，外窗多为断桥铝中空玻璃。按热指标的分档口径，带外墙保温、外窗为中空玻璃的新建住宅落在低段， 也就是 80～120 W/㎡ 一侧。这套房还要往上取一点：小房间的窗面积占墙面的比例不低， 窗面冷辐射在小组房间里的相对影响比大房间更明显；加上家里有婴儿、要求温度平稳， 热指标因此落在低段偏上的 100～125 W/㎡。

• 空间：88 ㎡ 切成三房，单间面积小、完整墙面少，末端位置比片数更需要提前定。
• 围护：2015 年竣工、带保温、断桥铝中空窗，热指标落在低段。
• 上浮理由：小房间窗墙比相对偏高，且家中婴儿需要温度平稳，取值挪到低段偏上。
• 用热：婴儿夜间频繁起夜，岳母白天在家带孩子，白天与夜间都不能断得太狠。

二、婴幼儿家庭的温度连续性与干燥度控制

龚先生 31 岁，做软件测试，工作时间相对规律，但自从孩子出生，家里的作息就被打散了： 婴儿夜里要起来好几次，大人跟着睡不整；白天岳母在家带孩子，客厅与婴儿房基本不断人； 周末在家时间长，三个房间的使用强度都比工作日高。把这些叠在一起， 得到的是一个「温度不能大起大落」的需求，而不是某个固定温度。

婴儿家庭常被问到的是两件事：暖不暖，干不干。暖气片靠对流把热量送进空气， 靠近散热器的一侧气流是上升的，不像暖风机那样朝一个方向吹，也不带落地设备的风感与扬尘； 但在密闭房间里长时间运行，空气相对湿度会随温度升高而下降，体感偏干，这一点要在使用方式上兼顾， 而不是靠末端本身去解决。

• 温度：以平稳为目标，低温连续运行，避免昼夜大幅波动。
• 位置：婴儿房末端靠窗一侧，避开婴儿床正上方，热量先循环再到位。
• 干燥：供水温度不追高，配合适度通风，加湿属使用端辅助。
• 安全：供水温度控制在规范上限以内，日常以手背触碰温感为准。

三、热负荷概算与散热器配置

概算用面积热指标法：把每间需采暖房间的面积乘上对应的热指标，再逐间相加。 热指标在 80～180 W/㎡ 之间随围护结构浮动——带外墙保温、外窗为中空玻璃的新建住宅落在低段； 围护一般、无外墙保温的老住宅落在中段；再叠加顶层、北向或窗墙比明显偏大的，才落到高段。

东原时光道 2015 年竣工，带外墙保温、外窗多为断桥铝中空玻璃，围护条件属较好的一类， 热指标因此从低段起步。本户又把它往上挪了一档：88 ㎡ 三房的单间面积小， 窗面积占各自墙面的比例不低，窗面冷辐射在小房间里的相对影响更明显； 家中还有婴儿，需要温度平稳，配置上不宜贴着下限走。综合下来取低段偏上的 100～125 W/㎡ 逐间取值。

采暖负荷只有 7 kW 出头，壁挂炉却仍要选到 24 kW 一档，把功率推上去的是生活热水而非采暖。 这一户虽然只一个卫生间，但家里有婴儿，洗浴、洗护与日常用水的次数并不少。取冬季自来水 7 ℃、 出水 45 ℃，温升 38 ℃，用经验式「热水产率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 温升（℃）］」估算， 24 kW 的机器在该工况下的热水产率约 9 L/min（★工程经验测算），基本够一个花洒舒适使用。 可见设备功率主要由洗浴需求反推，采暖只占其中一部分。

厂家样本上的标准散热量，标定工况是供回水 90 ℃／70 ℃、室内 20 ℃，对应温差 64.5 K。 本项目按 75 ℃／50 ℃ 运行，工况温差比标定值小，末端真实能给出的热量低于样本读数，选型时必须按工况折算。 小房间尤其要注意这一点：房间越小、墙面越少，可用的挂装长度越短，若再压低片数， 就只能靠抬供水温度去补，与低温连续运行的思路相悖，也不利于控制干燥度。

四、小房间的末端规格与有限墙面下的挂装位

紧凑三房的末端，难处从来不在总量，而在单间的尺寸与位置。大房间可以按外窗宽度选一组长型号， 小房间往往连一段完整墙面都腾不出来：床边、柜前、书桌侧，凡是能放家具的地方都放满了。 如果还按「一律挂在外窗正下方」的常规思路走，婴儿房和岳母房很快会卡住。

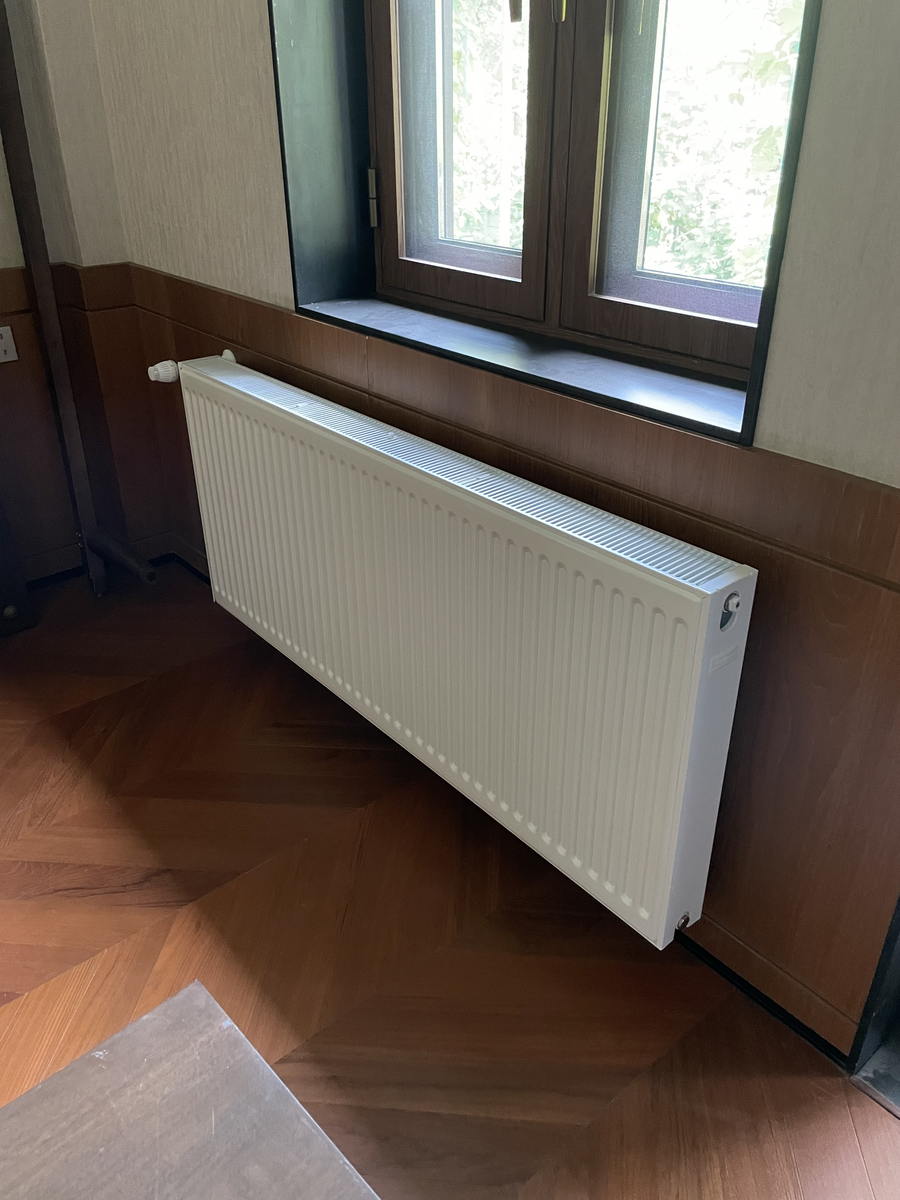

婴儿房 9 ㎡，采光在东侧，是这套房里对「稳」要求突出的一间。它的末端没有用一行长型号， 而是收窄成较短的一组，挂在婴儿床侧、贴近外窗的那段短墙上，让热量先在窗边循环再慢慢铺开， 避免婴儿床正上方出现明显的热空气上升气流。岳母房面积相近、朝北，做法则接近常规： 北向外窗下方一段墙面足够挂一组，与床头错开即可。

剩下要解决的是「墙面实在不够」的几间。厨房橱柜占满台面一侧，卫生间只有干区可挂， 餐厅被餐桌占去中间。这类位置要么没有外窗，要么墙面不连续，只能换一种挂装方式。

• 婴儿房：收窄为短组，挂婴儿床侧靠窗短墙，避开床正上方的上升气流。
• 岳母房：北向外窗下方常规一组，与床头错开，白天稳定运行。
• 厨房：门后墙面按需布置，兼作管路过渡。
• 卫生间：干区墙面布置，避开淋浴喷淋范围。

五、施工组织与关键控制点

工期排的是两个工作日：首日定位、开孔、上挂板并敷设管路；次日连系统、注水打压、调试交底。 拉成两天有一个现实原因——家里有未满周岁的婴儿，白天岳母在带孩子， 开孔集中的婴儿房与主卧要错开孩子休息的时段，作业时还得控制粉尘与噪声。

六、沟通记录：从上门勘察到调试交底

这个项目的沟通集中在三处：开头把婴儿家庭「怕冷也怕干」这件事讲清楚， 中间把三个小房间的末端位置定下来，收尾把低温连续运行与日常观察要点交底。以下为沟通过程摘要。

21:26

‹东原时光道 龚先生···

11月9日 21:26

龚先生你好，这边负责你家的采暖方案。孩子刚出生，你主要想解决取暖，还是连洗浴热水一起换？

主要是取暖。家里现在怕冷也怕干，想找个暖和又不吹风的办法。

地暖和墙面要不要保留？能不能动地面？

都要保留，不折腾了。而且屋子本来就不大，能不动就不动。

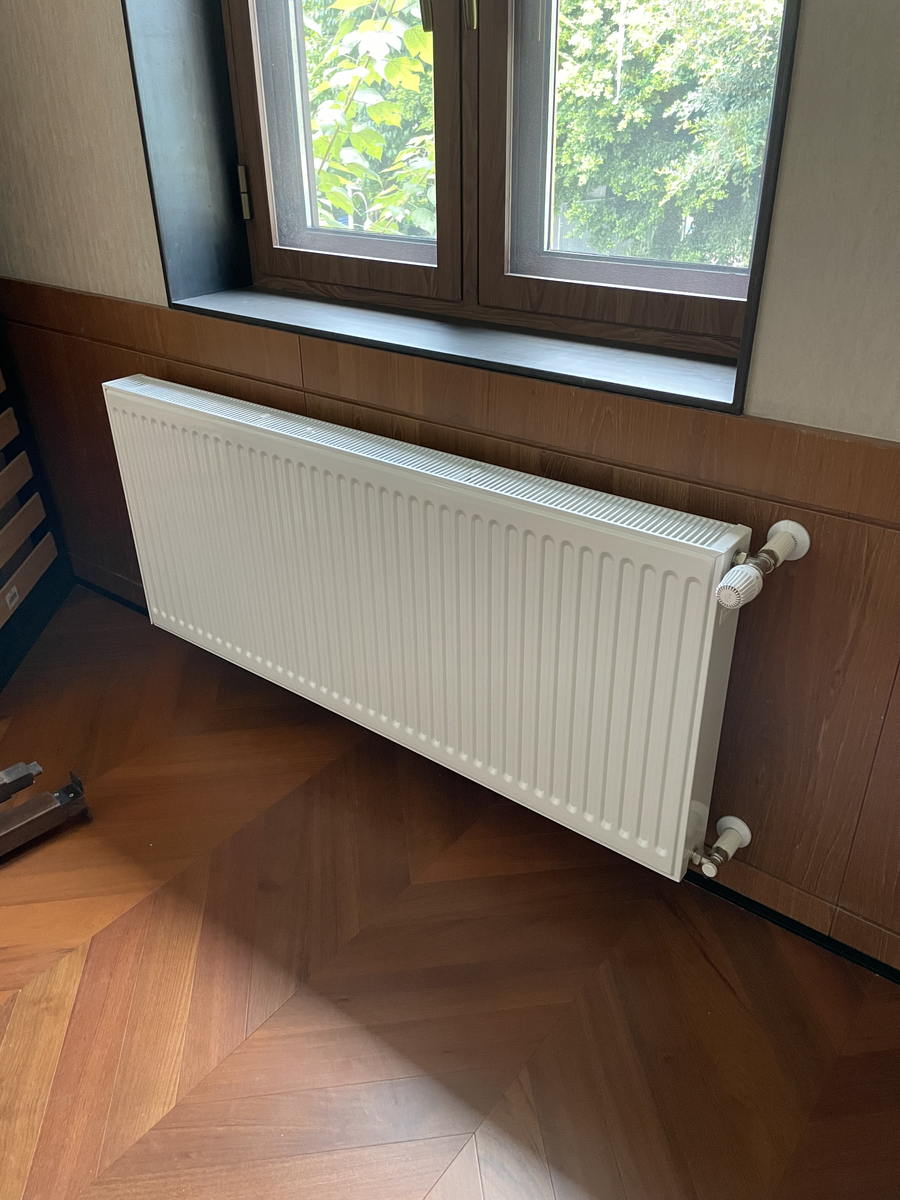

那就做明装暖气片，管子走踢脚线上边，地面墙面都不动。婴儿怕干这件事，靠水温别追高、房间适当通风来兼顾。

装暖气片会不会更干？现在用那个小太阳，屋里燥得慌。

小太阳是近距离烤，暖气片是对流把整屋慢慢烘起来，不朝一个方向吹。干不干主要还是看水温高低和通风，靠这两点控。

11月11日 19:40

今天上门量了，88 平三室两厅。三个房间都不大，家具一摆墙面就没剩多少了。

对，婴儿床、衣柜一放，我儿子那间基本满的。暖气片还能挂哪儿？

常规是挂外窗下面，但你这几间墙面碎，我按能挂的位置一间一间定，未必都挂窗下。

孩子那间真没地方，床一放就顶到墙了。

那间我不用长的，改短一点挂婴儿床旁边靠窗那段墙上，热量先在窗边转，不直接对着床吹。

11月13日 20:15

再说取值。你这房子是 2015 年的，有外墙保温、窗户是断桥铝中空，按低段取值就行。

低段是不是配得少？我怕不够用。

低段是按房子条件取的，不是给你少配。小房间窗户占墙面的比例不低，我又往上挪了一档，100 到 125 之间逐间算。

预算有限，能不能先装主要的几间，别的以后补？

可以。先把三间卧室和客厅做上，餐厅厨房卫生间按需补，回路我会预留出来，以后加装不用重新开孔走管。

11月15日 16:30

位置定一下。客厅挂外窗一侧实墙，避开窗帘；婴儿房挂床侧靠窗短墙；你岳母那间北向窗下一组。

我妈那间白天一直有人，会不会费气？

她那间我来做稳定设定，白天不用关。主要费气的是把水温拉高去冲，只要低温连续跑，气量是平的。

晚上孩子老起夜，屋里忽冷忽热也麻烦。

所以要连续运行。白天关、夜里猛开，温差才大。保持低温长开，起夜的时候屋里是温的。

11月16日 17:50

试压做完了，接口没有渗漏。现在点火逐组排气，再把婴儿房那组单独设定好。

以后我自己怎么看正不正常？

看压力表稳不稳，哪组上凉下热就是积了气，放一下就行。婴儿房觉得燥，先把水温档往上调半格以内，再多开窗透两下气。

12月20日 21:05

用了一个多月，屋里温度挺稳的。夜里起来喂奶不觉得屋里发凉了，也没有以前那么干。

保持现在这个跑法就行。哪间偏冷偏热，先看阀门开度，再联系店里。

这段沟通确认了哪些事

• 形式取舍：地面与墙面保留，明装暖气片，管路走踢脚线上方。
• 取值依据：2015 年建成、带保温、断桥铝中空窗，热指标取低段偏上 100～125 W/㎡。
• 婴儿房末端：不用长型号，收窄后挂床侧靠窗短墙，避开婴儿床正对位。
• 墙面不足：厨房、卫生间按替代挂装位处理，餐厅利用连通空间的一处窄墙。
• 温度连续：低温连续运行，避免白天关停、夜里猛开造成温差。
• 干燥兼顾：水温不追高，配合短时通风，加湿作为使用端辅助。

记录说明：本段摘录勘察、定位与调试三个阶段的沟通要点，用于说明方案的形成过程。 内容已隐去个人联系方式，不构成任何效果承诺；头像为示意图形，与客户本人形象无关。

七、运行表现与使用方式

7.1 低温连续运行的运行特点

钢制板式散热器以对流散热为主、辐射为辅，热量直接进入室内空气，升温比地暖快。 对婴儿家庭来说，快并不是要点，稳才是：低温连续运行下，末端持续补充热量， 室温在一天里起伏小，夜里起夜、白天带娃时进进出出，体感差异不明显。 三个小房间各自配恒温阀后，婴儿房可以单独保持平稳，其余房间按作息开闭，不必为了照顾一间把整屋拉高。

• 连续优先：婴儿房与岳母房白天不断人，保持低温连续运行，不随短暂无人关停。
• 分区开闭：客厅、餐厅白天低、傍晚上调；主卧夜间使用为主，睡前按需调节。
• 干燥兼顾：水温不追高，配合短时对流通风，必要时用加湿作为使用端补充。

需要说明的是，以上做法只在末端类型、位置与设定层面做安排， 实际室温仍与室外温度、门窗开闭、设定高低有关，这里不作固定温度的承诺。 使用中若某间与预期有出入，先按排气与阀门开度两项排查，再核对设定。

7.2 费用估算

耗气量和使用方式、设定温度、外围护条件都相关。下面按成都居民用气价格做一个量级测算， 只用来判断费用水平，不能等同于实际账单。

八、常见问题（FAQ）

房间太小、家具摆满，暖气片放不下怎么办？

先定位置、再定片数。小房间常规做法是挂外窗下方，但家具把墙面占满时， 可以把末端改用较短的型号，挂到床侧、柜侧或门侧的净墙；仍不足时， 按成品散热量重新核算，而不是硬塞一段放不下的长型号。本户婴儿房就是把长型号收窄后， 挂到婴儿床侧靠窗的短墙上。

装了暖气片，屋里会不会更干，对婴儿有没有影响？

干燥主要与供水温度和通风方式有关，不是暖气片这种末端独有的问题。做法是把供水温度控制在合适范围、 不靠高温冲室温，配合短时对流通风。若仍觉得干燥，可在使用端辅以加湿。 本项目的做法是低温连续运行，水温不追高，干燥度交由设定与通风共同兼顾。

婴儿房的温度怎么设比较合适？

婴儿房的重点是平稳而不是高。它被单独设为一组末端，低温连续运行， 避免白天关停、夜里猛开造成的温差。位置避开婴儿床正上方， 让热量先在窗边循环再铺开。具体设定值因家庭习惯与室外温度而异，这里不给固定温度。

预算有限，能不能先做几间，以后再加？

可以分步做。本户先把三间卧室与客厅这几处主要采暖房间做上， 厨房、卫生间按需补；在管路与分组阀门上预留接口，日后加装不必重新大面积开孔走管。 分步实施需要注意环路的流量预留，避免后加的一组分走前面的流量。

没有完整墙面，暖气片还能挂在哪里？

可用门侧或门后净墙、家具上方墙面、阴角一侧短墙、内隔墙高侧等位置。 替代位置各有前提：门后要避开门的开启范围，家具上方要与顶面留出距离， 阴角短墙离窗稍远需适当放大配置，内隔墙要核对墙体强度是否可承载挂板。

88 ㎡ 的房子，热指标取低段会不会不够用？

低段是按围护条件取的，不代表配置缩水。这套房 2015 年竣工、带外墙保温、外窗为断桥铝中空玻璃， 按低段起步是合适的；考虑到小房间窗墙比相对偏高、家中又有婴儿， 取值挪到了低段偏上的 100～125 W/㎡。配置够不够，看的还是各房间的末端散热量， 不是单看热指标落在哪一段。

小户型在配置上和普通三房有什么不同？

不同处主要在前面几步：小户型要先解决「挂在哪儿」，位置确认后再定片数； 小房间窗墙比相对偏高，取值不能贴着下限；分步实施时还要预留好回路。 这些都属于方案层面的安排，与末端本身的散热原理无关。
