静居嘉苑109㎡住宅明装暖气片采暖系统安装案例

• 109㎡建筑面积
• 3室2 厅 1 厨 2 卫
• 8组钢制板式散热器
• 120~145W/㎡逐间热指标
• 75/50℃供回水设计温度
• 2天现场作业工期

项目档案

一、中等保温年代的围护条件与热指标取值

热指标取在哪个档位，由围护结构决定，而不是由建筑面积决定。静居嘉苑 2005 年建成， 正处在围护做法迭代的中间阶段：九十年代的老住宅大多没有外墙保温，外窗以铝合金单玻为主； 2010 年以后的住宅普遍做了较厚的外墙保温，外窗换成断桥铝中空玻璃。 2005 年前后这一档夹在两者之间——外墙有了初期保温但厚度有限， 外窗多为塑钢双层玻璃，密封件用到现在也开始老化。这决定了本项目不能按新建住宅的低段取值， 也不必按老住宅的高段取值。

把年代档落到这一户的具体部位上，取段理由更清楚。外墙的保温层起了作用， 但热桥部位与窗洞周边的处理不完整，冬季这两处墙面会比大面墙偏凉； 外窗的塑钢双层玻璃传热高于断桥铝中空，靠近窗面时的冷辐射仍可感知； 密封条与窗框安装缝经过多年使用，局部出现缝隙，风大时的渗透负荷会往上加。 这三项叠加，使得热损失高于新建住宅、低于无保温老住宅，热指标落在中段是相称的。

二、风感敏感老人的末端形式与位置取舍

沈先生 53 岁，在一所中学任副校长，工作日早出晚归；妻子有固定的作息； 女儿在外地读大学，通常周末回家；家中同住的还有一位老母亲，睡得早，起得也早。 沈先生转述母亲的话很明确：冬天怕冷，但空调吹出来的风让她头疼，所以宁可裹着毯子也不肯开空调。 这一条把末端形式的选择直接框定了——要的是没有定向气流、热量自己散出来的取暖方式。

「风感」这件事要说清楚它的来源。人感觉到风，来自空气以一定速度定向流过皮肤， 带走体表的热量。空调靠风机把处理过的空气从风口定向送出，气流速度和方向都由风口决定， 坐着不动时最容易感到那股被吹过的凉意；老人生理调节能力弱，对这种气流的耐受更低。 明装暖气片的送热方式不同：它靠散热器周围的空气受热后自然上升、冷空气从低位补入的循环把热量铺开， 没有风机、没有风口，房间里不存在一股被定向送出的风。这是形式上的区别，不是程度上「小很多」的区别。

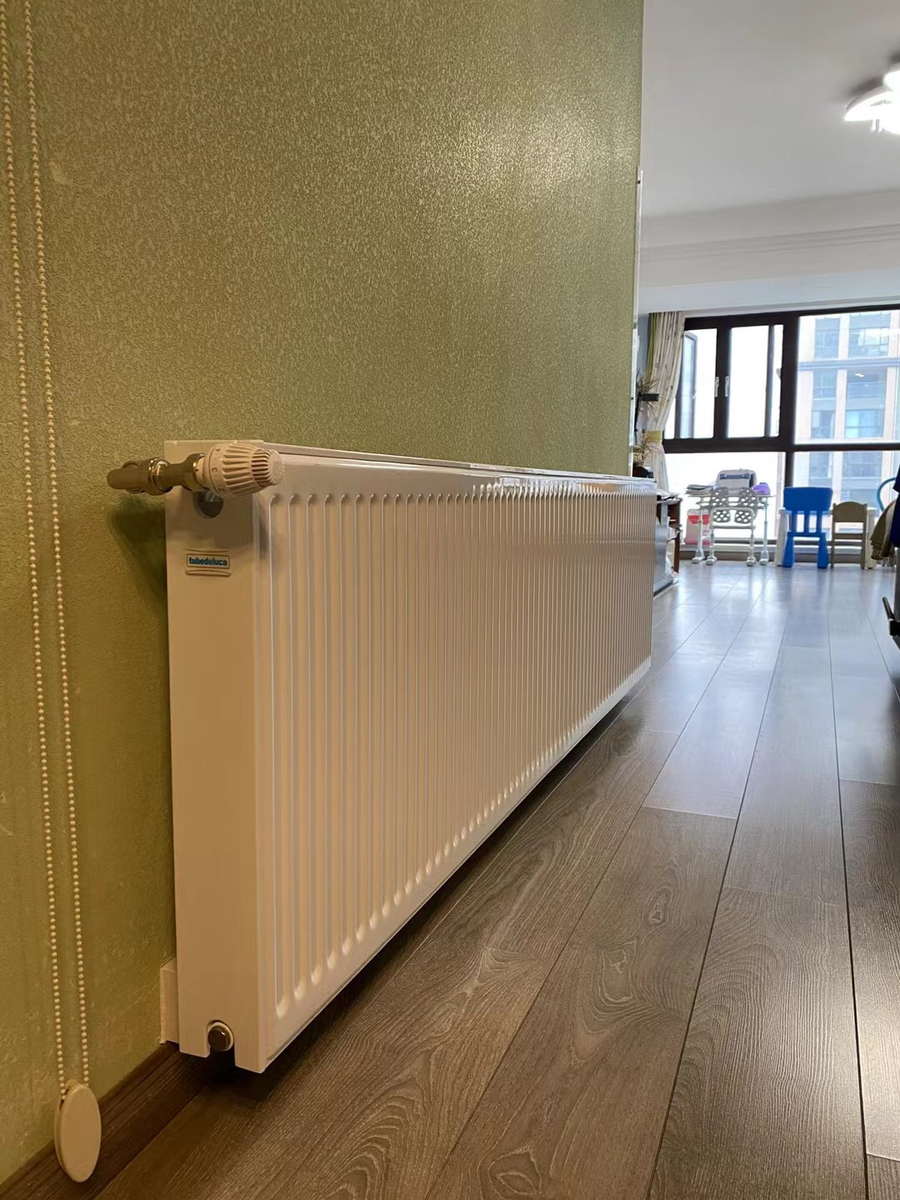

形式定下来之后，剩下的问题是位置。老人房朝北，无日照得热，本身就是全屋热需求偏高的房间； 母亲早睡，晚上八点多就上床，末端的位置既要照顾窗面的冷辐射，又不能把热量堆在床头。 窗下是常规位置，能形成上升气流对窗面形成补偿，但窗下与床头往往在同一侧， 需要把两者错开，并避开起夜经过的那条动线。本项目对几个候选位置逐一做了取舍。

三、热负荷概算与散热器配置

本节按面积热指标法估算采暖热负荷，算式写出来是：某一房间的热负荷（W）＝ 该房间的采暖面积（㎡）× 该房间的热指标（W/㎡）。 热指标并非定值，它跟着围护条件在 80～180 W/㎡ 这个区间里逐间选取： 断桥铝中空玻璃、外墙带保温的新建住宅可以压到低段；围护一般、外墙没有保温的老住宅放在中段； 没有保温、又叠加顶层或北向、临水高湿、窗墙比明显偏大等条件的，才用到高段。

静居嘉苑本户 2005 年建成，外墙有初期保温、外窗为塑钢双层玻璃， 围护结构属中等保温一类，因此热指标取中段的 120～145 W/㎡ 逐间取值。 这个数字高于按建筑面积折算的结果，原因有两处：一是散热器样本上的散热量按供回水 90 ℃／70 ℃ 标定， 本系统按 75 ℃／50 ℃ 运行，实际散热量低于样本值，配置时必须放大； 二是明装系统没有地面填充层蓄热，靠末端即时散热维持室温，也要留出余量。

采暖负荷算下来在 11 kW 出头，壁挂炉却仍要选到 26 kW 以上，把功率推上去的其实是洗浴热水，而不是采暖。 把进水温度按冬季约 7 ℃、出水目标 45 ℃ 代入（温升 38 ℃），套用★工程经验测算公式 ——热水产率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 温升（℃）］—— 28 kW 的机器在该工况下产率约 10.5 L/min。这个量够一处花洒舒适使用； 家中四口人、两间卫生间，若两处同时开热水，产率就不足以支撑大流量，需要错开使用。 这是本案在设备功率上的取舍边界，不写成常态能力。

散热器样本上的散热量，是在供回水 90 ℃／70 ℃、室内 20 ℃ 的标定条件下测得的； 本系统按 75 ℃／50 ℃ 运行，工况温差小于标定值，真实散热量低于样本读数，配置时要按工况折算。 因此这几组末端不刻意压缩片数——片数配小了，只能靠抬高供水温度补回来， 壁挂炉就得长期在高负荷下工作，综合下来并不合算。

四、挑高客厅的热量分层与末端加长

客厅是这套住宅里最难处理的一间。层高比其余房间高、空间也更大，一家人晚上 19:00 到 22:00 都在这里看电视、聊天。 沈先生说的「脚底有风」，现场看并不是窗户漏风那样的一股气流，而是热空气往上升、冷空气沉在下面造成的体感—— 上部偏暖、下部偏凉，坐得久了，脚边和腿边就觉得发凉。 这是空间高度带来的热分层，要解决的是把热量往下部、往人所在的高度释放。

热空气密度小，会自然上升，冷空气密度大，会沉在低位，这在任何房间里都存在， 只是层高越高、空间越大，上下的温差被拉得越开。 明装暖气片本身以自然对流为主，如果末端高度不合适、或者热量还没铺开就往上升， 就会出现「坐着头顶暖、脚底凉」的状况。要减弱这个分层，可做的是让末端把热量释放在人活动的高度附近， 并在下部形成足够的对流循环，而不是把末端挂高、让热量直接往顶上跑。

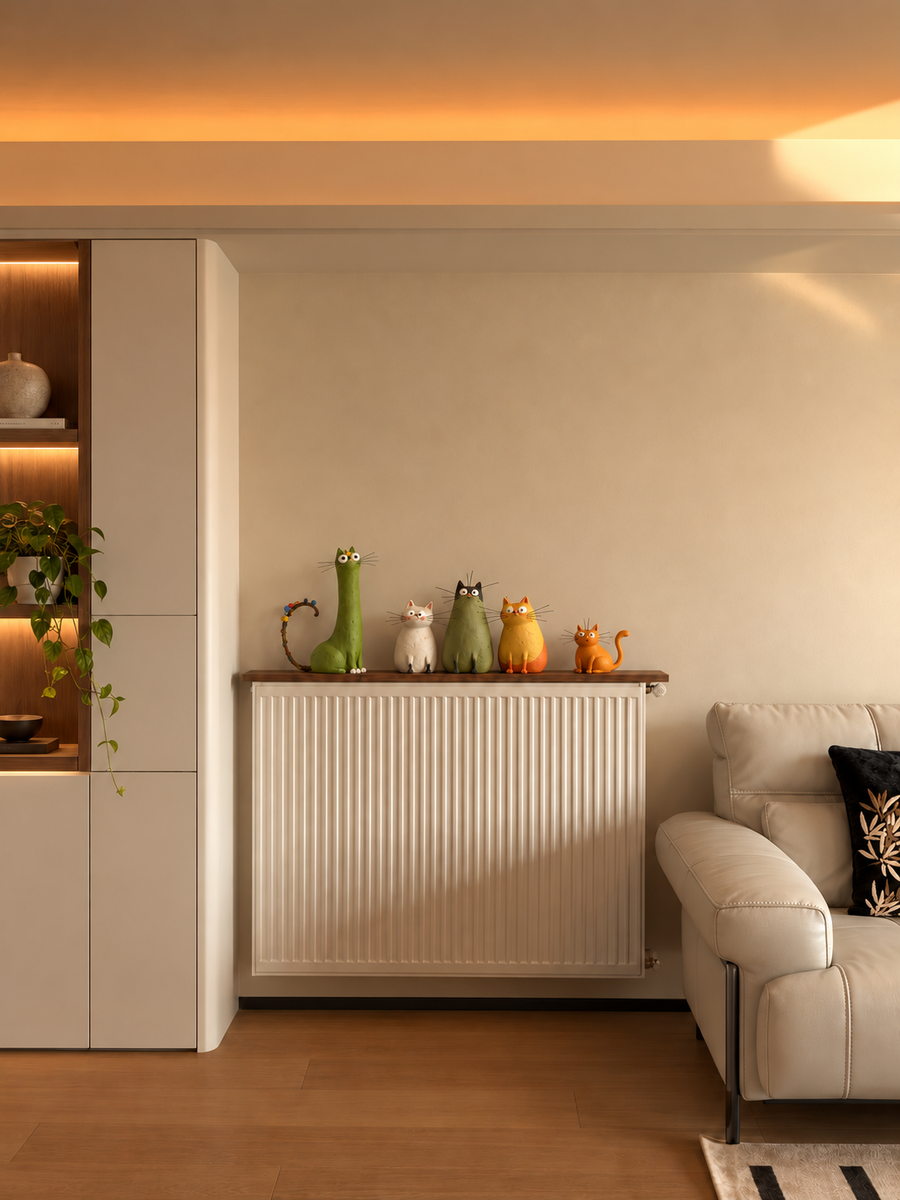

应对的核心手段是末端加长。散热器的散热量与迎风面积相关，单组长度加长、总散热量随之提高， 把热量更均匀地铺在房间下部；单组若做得很短，热量集中在一个点， 上部很快就热、下部到不了，分层反而更明显。 本项目把客厅含餐厅的区域分作两组，一组靠沙发活动区、一组落在内墙， 两组都用加长型号，覆盖活动区宽度而不是只照顾一个点。

加长布置还有一层与流量有关的关系。单组越长，内部水阻越大，若几组环路长短差异明显， 近热源的一组水走得快、远端走水慢，容易出现一组过热、一组不热。 因此在加长末端的同时，本项目在每组散热器进水侧配恒温阀、在总管上按区留分组阀门， 调试时按组核对温差并调整开度，把同一供水温度下各组的散热表现拉到接近的水平。 加长解决的是「热量够不够、铺得开不开」，流量平衡解决的是「几组之间匀不匀」，两件事要一起做。

五、施工组织与关键控制点

施工分两个工作日推进：第一天做定位、开孔、上挂板与管路敷设；第二天做系统连接、注水打压、调试与交底。 这样排不是工序量压出来的，一是客厅加长末端与老人房的位置都需要现场逐处核定，放样这一步省不掉； 二是白天家里有老人在，开孔集中的房间要单独腾空，作业面只能一处一处清，不能满屋同时铺开。

六、沟通记录：从上门勘察到调试交底

这个项目的沟通围绕三件事推进：开头把母亲怕风这件事讲清楚、中间把客厅分层与末端加长敲定、 收尾把分时段使用与日常观察要点交底。以下为沟通过程摘要。

20:05

‹静居嘉苑 沈先生···

沈先生你好，我是四川鼎格舒适家做家庭采暖的。你这套房子是想处理取暖，还是连浴室热水也一起换掉？

主要取暖。我妈冬天怕冷，又不肯开空调，说风吹得头疼。客厅又高，坐着看电视脚底下总觉得有风。

明白。房子哪年建的，地面和墙面想保留吗？

2005 年的房子，住惯了，地面和墙都不想动。

那就不做地暖，走明装暖气片。管子贴踢脚线上面走，地面和墙面都不用动。

10月18日 20:05

上门量过了。静居嘉苑这套 109 平，三室两厅两卫。你说的客厅偏高，现场看确实比一般房间高。

对，夏天凉快，冬天吃亏，热气全跑到上面去了。

这就是热分层，热气聚在上头，脚边就偏凉。客厅这组我按加长配，往沙发那一带多铺一点。

我妈那间呢？她特别怕有风吹着。

暖气片靠自然对流，不吹风，跟空调定向送风不一样。她那间我单独配一组，位置也躲开床头。

10月20日 15:40

位置定一下。客厅分两组，靠沙发侧和内墙各一组；老人房放窗下，但要跟床头错开。

暖气片会不会像空调那样有风感？

不会有那种被吹过的感觉。它主要靠热空气自然上升，人坐在旁边是暖的，不是被风扫。

她睡得早，晚上八点多就躺下了。

那她那间我按全天稳定设，夜里不用动；你和爱人晚上在客厅，客厅那两组开起来就行。

10月22日 10:30

试压做完了，接口没有渗漏。接着点火，逐组排气，再把每组的阀门调平衡。

为什么要调阀门？

管路有长有短，近的这组水走得快容易偏热，调一下预设定，几组温度才拉得齐。

10月22日 18:20

客厅那组开了一个多小时，脚底下比原来舒服了。我妈那间什么时候开合适？

她那间建议一直温着，不来回关，怕风的人最忌忽冷忽热。女儿周末回来，她房间提前半小时开就行。

12月20日 21:05

用了两个月，我妈说客厅坐着脚不凉了，也没觉得有风。

老人那间别频繁开关。哪组不热先看排气阀，压力掉得明显就联系店里。

这段沟通确认了哪些事

• 形式取舍：地面与墙面均保留，母亲不接受定向送风，确定为明装暖气片。
• 分层处理：客厅层高偏高、热量上聚，末端按加长配置并分组拉开。
• 位置避让：老人房末端放在窗下，底边与床头错开，避开起夜动线。
• 热指标：按 2005 年中等保温年代取值，落在中段 120～145 W/㎡。
• 流量平衡：加长末端带来环路长短差异，用预设定阀调平，防止一组过热。
• 运行时段：老人房全天稳定，其余房间按一家人的作息分时段投运。

记录说明：本段摘录勘察、定位与调试三个阶段的沟通要点，用于说明方案的形成过程。 内容已隐去个人联系方式，不构成任何效果承诺；头像为示意图形，与客户本人形象无关。

七、运行表现与使用方式

7.1 分时段运行与分层改善

钢制板式散热器以对流为主、辐射为辅，热量直接送到室内空气里，升温速度比地暖快。 客厅末端加长并分组之后，热量铺开的范围更宽，坐姿高度的空气升温比单点布置均匀， 这也是减弱分层的关键——不是把房间整体烧得更热，而是把人所在的那一层照顾好。 老人房那组靠自然对流散热，没有定向气流，母亲坐着、躺着都不会感到被风吹。

7.2 费用估算

耗气量与使用方式、设定温度、外围护条件都相关。下面按成都居民用气价格做一个量级测算， 只用来判断费用水平，不能等同于实际账单。

八、常见问题（FAQ）

挑高客厅装了暖气片，为什么还是觉得下面不暖？

这是热分层的结果：热空气密度小，会自然往上升，冷空气沉在下部， 层高越高、空间越大，上下温差被拉得越开，脚边就容易偏凉。 处理方向是把末端加大、加长，并把安装高度放低，让热量释放在人坐着的这一层， 而不是把末端挂高、让热量直接往顶上跑。

暖气片会不会有风感？老人怕风能不能用？

明装暖气片靠散热器周围的空气受热后自然上升、冷空气从低位补入的循环把热量铺开， 本身没有风机、没有风口，房间里不存在一股被定向送出的风， 与空调由风口定向送风的方式不同。怕风的老人在这一点上通常更能接受； 若对气流格外敏感，选定末端形式后再把位置与使用者逐一核对一次即可。

老人房适合用哪种散热器，位置怎么选？

形式以自然对流为主、辐射为辅的钢制板式散热器即可，关键是没有定向送风。 位置优先考虑外窗下方，让上升气流对窗面冷辐射形成补偿； 但窗下常与床头同侧，需把末端底边与床头拉开距离，避开起夜动线， 不要把末端放在床头正对的墙面上。取什么位置，以使用者坐卧时的感受为准。

热空气都聚在上面，有没有办法改善？

可以，方向是「末端加长 + 位置放低」而不是提高设定温度。 散热器的散热量与迎风面积相关，单组加长、总散热量提高，热量更均匀地铺在房间下部； 末端底边贴近地面，有利于下部空气升温。本项目客厅分两组、用加长型号拉开布置， 就是对分层的处理；单纯把温度调高，只会让上部更热。

2005 年的中层房子，要不要再给外墙加保温？

为采暖单独加外墙保温，一般不是划算的做法：涉及外立面，还要经过物业与相关管理方同意， 成本和施工面都不小。这类住宅的外墙已有初期保温，更值得做的是外窗这一块—— 检查并修补密封条、重打窗框安装缝的密封胶，配合末端配置与分时段运行。 是否加保温属业主自主决定的范围，施工方不代为决定。

明装暖气片靠自然对流，升温是不是很慢？

比地暖快。地暖要先加热地面填充层、再由地面向室内散热，升温有滞后； 明装暖气片把热量直接散到空气里，开机后房间温度上升较快， 这也是本项目按作息分时段开关的前提。若房屋本体偏冷，第一次开机会慢一些， 连续运行、维持稳定设定，比频繁大起大落更合适。

白天只有老人在家，晚上一家人在客厅，怎么开比较合适？

按作息分时段设定即可。白天只保留老人房这一处常驻房间；傍晚一家人在客厅时， 把客厅两组一并调上来；夜间母亲睡下后，公共区域调低，只留老人房与主卧； 女儿周末回家，次卧提前半小时预热。老人房那组建议一直温着、不来回关， 对怕风的人尤其如此。每组末端都有恒温阀，各房间独立可调。
