西南民族大学留专楼100㎡住宅明装暖气片采暖系统安装案例

• 约100㎡建筑面积（以实测为准）
• 3室2 厅 1 卫
• 7组板式散热器
• 125~150W/㎡房间热指标（中段）
• 75/50℃设计供回水温度
• 约9.9kW采暖热负荷

项目档案

一、校内家属区的施工报备与作业时段

校内家属区与普通商品房在施工环节上不是一回事。房屋产权在学校，日常管理归学校后勤， 户内动工之前要先报备，还要遵守固定的作业时段——这几条在开工前就要摸清楚， 否则材料进了楼、工人上了门，也可能因为时段不合规被叫停。 这个项目的第一步不是量房，而是把能干什么、什么时间干、由谁去报备这几件事定下来。

报备这件事在流程上并不复杂，难在心细。报什么内容、由谁提交、要附哪些材料、 批复要等多久，这些都直接决定工期能不能按预期推进。这个项目由业主出面提交报备， 施工方配合提供施工内容与工期说明；方案里把有声响的工序单独列出，说明会集中在允许的时段完成， 减少对周边住户与学生的影响。批复下来之后才安排进场，不先干后报。

作业时段的限制，实际影响的是工序怎么排，而不是能不能做。有声响的活（弹线、开孔、切割） 排在允许时段的前段，一次做完；没有声响的活（挂板固定、管路下料和敷设）排在后面， 作业会拖得长一些也不打扰人。午间休息和晚间一律不动响，遇周末或考试周， 按校方当时的临时规定顺延，不与规定冲突。

• 报备前置：校内户内施工需先向后勤报备，方案与工期要一并说明。
• 时段拆分：有声响的工序与无声响的工序分开排，集中在允许时段完成。
• 通道与搬运：材料与电梯使用提前报备，走指定通道，废料当日清走。
• 顺延原则：遇周末或考试周按校方规定顺延，不抢时段、不占用公共区域。

二、老房无原始图纸的现场摸查（管线·墙体·荷载）

这一户房屋不是住户自己装修的，原图纸住户手上没有。校内周转房多为早期建造， 户内给水、电线和燃气的实际走向没有被记录在住户能拿到的资料里。 在这种条件下施工，靠经验猜位置是有风险的——一处开孔打在线管或燃气管上，代价都不小。 因此摸排被单列为一道工序，把管线、墙体和荷载三件事在定孔之前逐项实探清楚。

管线是最需要小心的一类。给水立管与横管的位置、电气回路的走向、燃气立管与表位， 都影响挂点与孔位的选择。现场的做法是几样手段并用：先看户内配电箱的分路标识判断大致回路， 再用管线探测仪扫一遍墙面，仍不确定的地方选在不显眼的位置小面积开孔试探， 确认清楚之后才在正式位置定孔。燃气一侧保持安全距离，涉及接管的环节由有资质的人员完成。

墙体直接决定末端怎么挂。承重墙与实心墙可以直接用膨胀件固定挂板； 轻质隔墙和空鼓墙面的做法则要调整——轻质墙不直接挂重件，改用落地支架把重量引到楼板上， 或加装承压背板分散受力。这一点在挂板之前必须定死，一旦挂上再挪，墙面留下的孔洞无法复原。

• 原则：老房无图纸，先实探再定点，不凭经验猜位置。
• 管线：给水、电气、燃气分别核实，孔位避开线管与燃气管。
• 墙体：承重墙直接挂装，轻质墙改为落地支架或加背板分担。
• 荷载：核算挂点受力，把散热器与水的重量落在可靠基层上。

三、热负荷概算与散热器配置

概算走面积热指标法：把房间的采暖面积乘以该房间的热指标，得到这个房间的热负荷（W）。 热指标不是固定数，要按围护条件在 80～180 W/㎡ 之间取值——外墙有保温、外窗为中空玻璃的新建住宅取低段； 围护做法一般、外墙没有保温的老住宅取中段；无保温再加上顶层、北向或窗墙比明显偏大的情形，才继续往高段移动。

留专楼这一户属高校校内家属区，房屋建成年代以实测为准，外墙未做保温层，外窗做法一般，围护条件只能算中等； 校区位于航空港一带，冬季风速较高，室内穿堂风明显，门窗缝隙处渗风带来的热损失不容忽略。 这两项叠加，取中段下限显然不够，本项目把热指标定在 125～150 W/㎡ 之间逐间取值。 之所以比按围护传热推算的理论值要高，有两层原因：其一，散热器样本上的散热量是以 90 ℃／70 ℃ 的供回水为条件标定的， 本系统在 75 ℃／50 ℃ 下运行，温差条件不同，实际散热量达不到样本读数，配末端时要把这部分放大； 其二，明装系统没有地面填充层蓄热，室温全靠末端即时补热，需要留出一定余量。

采暖负荷算下来在 9.9 kW 上下，壁挂炉却要选到 24 kW 一档，把功率推上去的是生活热水而非采暖。 取冬季自来水约 7 ℃、出水约 45 ℃，温升按 38 ℃ 计，用经验式 「热水产率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 温升（℃）］」估算， 24 kW 的机器在该工况下热水产率约 9.1 L/min（★工程经验测算），差不多够一个花洒舒适使用。 可见设备功率主要由洗浴需求反推，采暖只占其中一部分。

样本上的标准散热量，是以供回水 90 ℃／70 ℃、室内 20 ℃（温差 64.5 K）为条件测出来的； 本项目在 75 ℃／50 ℃ 下运行，温差条件低于标定，样本读数不能直接照搬，必须按实际工况折算。 因此配末端时不会为了片数好看而往小里压——片数压小了，就得把供水温度往上抬去补， 一台还要兼顾洗浴热水的机器会长时间处在高负荷上，既不经济，也不利于稳定运行。

四、深夜长时间用房的负荷与运行模式

覃老师 47 岁，在高校任教，白天有课，晚上 20:00 到 24:00 集中备课，一坐就是四五个小时； 孩子上初中，写作业集中在傍晚到睡前一段；夫妻二人与孩子常住，老人假期来住次卧。 把这份作息摊开看，这一户的用热高峰不在白天，而在夜间——这一点与常见的上班族家庭正好相反， 也直接决定了房间怎么分组、末端怎么设定。

深夜长时间用房和偶尔短时用房，对系统的要求和感受都不一样。短时用房讲究「来得快」， 人到了再开、走了就关；深夜连续坐四五个小时，讲究的是「稳得住」，中途不能忽冷忽热， 也不适合频繁启停。留专楼的备课房间因此单独设组、单独配恒温阀，按稳定设定运行， 而不是跟着其他房间的时段一起开关。老房无保温，夜间室外温度低、热负荷偏高， 取值时也把这一点考虑在内，末端不往小里配。

• 高峰时段：用热高峰在夜间 20:00—24:00，与多数家庭白天用热相反。
• 运行原则：深夜连续用房求「稳」，按稳定设定运行，不频繁启停。
• 房间分组：备课间与儿童房各自的时段错开，分别设组、分别控温。
• 负荷修正：老房无保温、夜间负荷偏高，末端取值不往小里压。

五、施工组织与关键控制点

本项目名义上是两个工作日的活，实际排布被校内作业时段切成了几段：有声响的工序只能排在允许时段的前段， 其余工序顺着往下走。这样安排并不慢，反而把每一段都用在了对应的活上——响的活集中做， 静的活连着做，午间与晚间一律不动响。

六、沟通记录：从报备勘察到调试交底

这个项目的沟通集中在三处：开头把校内报备与作业时段说清，中间把老房摸查与深夜用房两件事定下来， 收尾把运行方式与日常观察要点交底。以下为沟通过程摘要。

21:40

‹留专楼 覃老师···

11月2日 21:40

覃老师你好，我这边是四川鼎格舒适家，负责暖通方案。你这套房子主要想解决取暖，还是连洗澡热水一起换？

取暖为主。校区在航空港这边，风大，冬天家里穿堂风很明显，我晚上备课到很晚，手一直是凉的。

明白。上门之前先跟你确认几件事：房子是校内家属区，施工要不要跟学校打招呼？

要报备，归后勤管，而且每天有固定的作业时间，太早、太晚还有午休都不让动响的。

那方案和工期得一起报上去。开孔、切割这类有声响的活，我集中排到允许的时段一次做完。

你能进校吗？

可以，材料进出和人员登记按学校规定走，搬运时间我提前报一下。

11月4日 20:10

今天上门量了，大概 100 平，三室两厅一卫。房子不是你自己装的吧？

不是，学校分的周转房，住进来就没动过，图纸我这边也没有。

这种老房最要紧的是先摸清楚。原来那些给水、电线和燃气的走向，图纸既然没有，就得现场一条条找。

那要是开孔正好打到管子呢？

先探测，再在不得不确认的地方小面积试着开一下，避开线管和燃气管再定点位，不凭感觉下钻。

墙能不能挂得住暖气片？

看墙。实心墙直接挂，轻质隔墙要另外加固，必要时加落地支架分担份量。这个我当面看一遍墙。

11月6日 19:50

位置定一下。客厅靠窗一侧的实墙，餐厅放在客餐厅之间的内墙。

我备课那间呢？我一到晚上就扎在那屋里，二十点到十二点基本不动。

那间（次卧）单独设一组、单独控温。你这种一坐四五个小时的用法，不适合频繁开关，得让它稳着。

孩子那间要单独装吗？

要。他写作业集中在傍晚到睡前那段，跟你的时段错开，单独一组按他的时间升上来就行。

家里平时就三个人，我爸妈假期会过来住那间次卧。

假期那间从空着变成整天有人，我给它留单独环路，来了整间切过去，不用动别的房间。

11月8日 17:20

打压做完了，接口没见渗漏。今天把锅炉点起来，一组一组排气，再逐组把水量调平。

这房子里风大，会不会装了也不管用？

风大主要是让热需求偏高，我把每间的取值按中段往上一点来配，末端照着这个数走。

水温平时怎么调？

系统设计的是 75 度供水、50 度回水。日常别老去拧锅炉，按房间用恒温阀调更顺手。

12月22日 23:10

用了一个多月。晚上备课那间一直温着，坐四五个小时手不凉了。孩子写作业那间也按点热起来。

风大的时候留意靠窗那组有没有偏冷。哪组温度上不来，先看排气阀；压力表掉得明显就联系店里。

我爸妈过年来，那间怎么弄？

来了就把次卧那路打开，按整天稳着设定；他们走了再关回去，其余房间不用动。

好的，明白了。

这段沟通确认了哪些事

• 报备前置：校内房屋作业须向后勤报备，施工内容与工期一并说明，批复后再进场。
• 作业时段：有声响的工序集中在允许时段完成，午间与晚间不安排现场作业。
• 现场摸查：老房无原始图纸，管线、墙体、荷载逐项实探之后再定点位与孔位。
• 形式取舍：地面与墙面保留，确定为明装暖气片，不改动原有装修。
• 取值依据：老房无保温叠加航空港风大，热指标取中段 125～150 W/㎡。
• 深夜与假期：备课间单独设组单独控温，次卧留单独环路供假期整间切换。

记录说明：本段摘录报备勘察、定位与调试三个阶段的沟通要点，用于说明方案的形成过程。 内容已隐去个人联系方式，不构成任何效果承诺；头像为示意图形，与客户本人形象无关。

七、运行表现与使用方式

7.1 深夜用房的运行特点

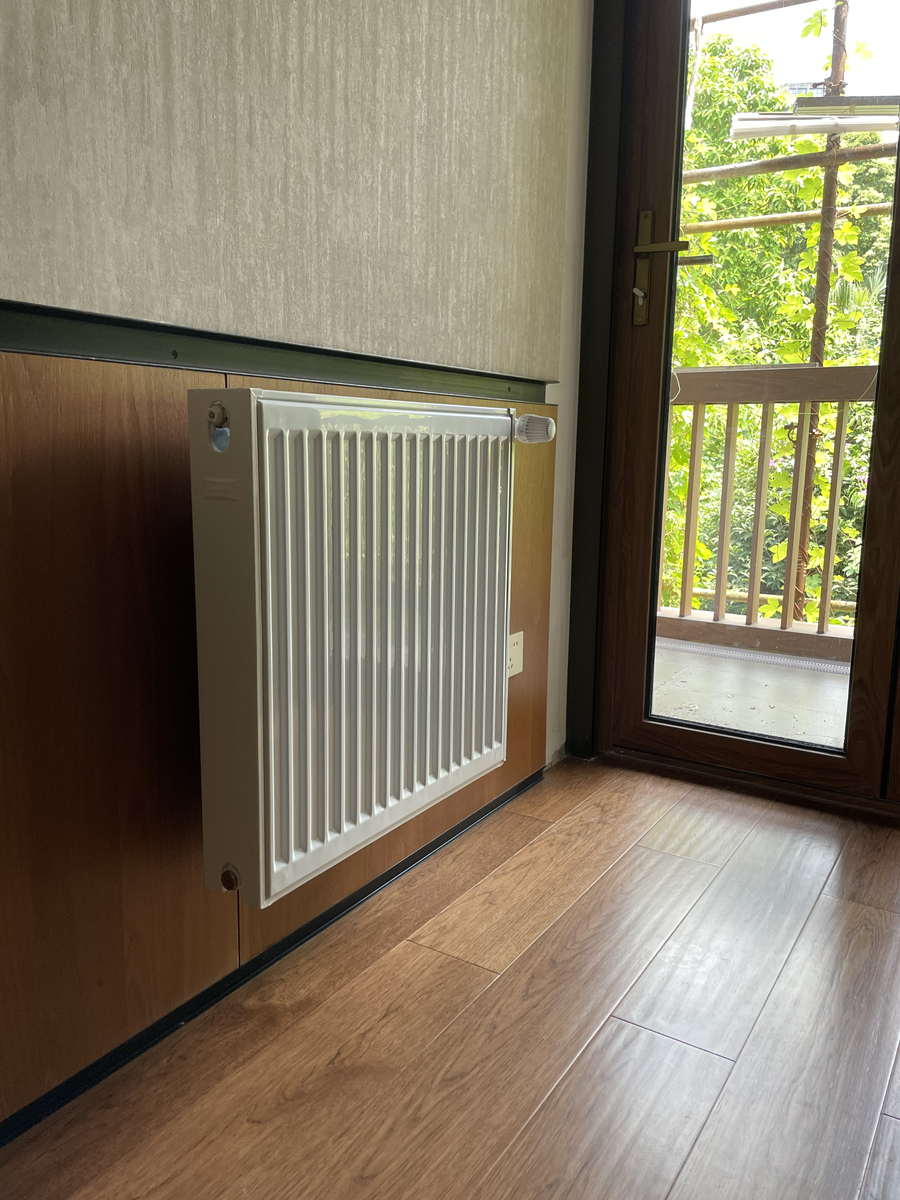

钢制板式散热器的散热方式以空气对流为主，辐射所占比例较小，因此房间升温比地暖直接， 启动后较短时间内就有温差。对覃老师这一户来说，真正需要的是「深夜稳得住」—— 备课间从 20:00 到 24:00 连续使用，末端按稳定设定运行，中途不频繁启停，室温起伏就小。 七个末端各自配恒温阀之后，备课间、儿童房、客餐厅可以按各自时段分别设定， 不必为了照顾一间房而把整屋温度一起抬高。需要说明的是，以下安排只涉及末端形式、安装位置与设定方式， 真正到手的室温还取决于室外气温、门窗开闭与设定高低，本页不对具体温度作出承诺。

7.2 费用估算

用气多少，和运行方式、设定高低、房子本身的围护条件都有关系。下面借用成都居民用气价格做一次量级测算， 仅用于估个大概，不能当成实际账单来看。

八、常见问题（FAQ）

学校里施工要不要报备？该怎么报？

要报备。校内家属区的房屋产权在学校，日常管理归后勤，户内动工之前需登记报备， 说明施工内容与工期。本项目由业主出面提交，施工方配合提供施工内容与工期说明， 涉及有声响的工序一并写明，批复之后再进场。具体流程与所需材料以校方当时的规定为准。

校内作业几点能施工？会不会影响教学和学生？

校内作业有固定的每日时段，需避开教学与学生休息。本项目的做法是把有声响的工序 集中在允许时段的前段一次做完，午间休息与晚间不动响，无声响的工序顺着往后排； 遇周末或考试周按校方临时规定顺延。这样排下来，作业本身对周边的影响被压到较小的范围。

老房子不知道管线走向，开孔打坏了怎么办？

所以开孔之前要先摸清管线。现场用配电箱分路标识、管线探测仪与局部试探几种手段并用， 把给水、电线和燃气的走向确认清楚，避开线管与燃气管之后再定孔位。 探测仪对非金属管、埋深较大的管道识别有限，因此必要时会在不显眼处小面积开孔核实，再复原。

晚上备课时间很长，怎么用比较省气？

深夜连续用房，讲究的是稳定而不是快。备课间单独设组、单独配恒温阀，按稳定设定运行， 中途不频繁启停；白天无人的时段整屋调低，孩子写作业的时段只把儿童房与客餐厅先调上来。 设定高低与运行时段对用气量的影响，往往比设备本身更大。

老人假期才来住次卧，平时不用怎么处理？

平时那间可以调低或关闭，来了再整间启用。本项目给次卧留了单独环路， 老人来时按整天稳定设定打开，走了再关回去，其余房间不受影响。 这样做的好处是，一间房的启停不会牵动整个系统，切换起来也简单。

老房子挂暖气片，墙体承重靠得住吗？

要看墙体的做法。承重墙与实心墙可以直接用膨胀件固定挂板； 轻质隔墙、空鼓墙面不直接挂重件，改用落地支架把重量引到楼板上，或加装承压背板分散受力。 散热器自重加水重集中在少数挂点上，挂装之前会核算挂点受力，再确定固定方式。

假期一家人外出，屋里的水要不要放掉？

短期外出通常不必放水。系统正常运行时保持通电、通气，壁挂炉按低温或防冻模式运行即可； 若要长时间停用，再按设备说明处理。是否放水与外出时长、室外气温有关， 交付时会一并交代，具体以设备使用说明为准，本页不对某一固定做法作出承诺。
