成都锦江府南苑175㎡中央新风系统安装案例：风量核算与管路分区设计

• 175㎡建筑面积
• 4室2 厅 3 卫
• 300m³/h设计新风量
• 0.57次/h实测换气次数
• 85%排风量占送风量

项目档案

一、这套住宅的四个前提条件

新风系统要不要装、装多大，取决于房子本身的四个条件，跟装修风格关系不大。锦江府南苑这批楼是 17～25 层的板式住宅，2 梯 2 户，175 ㎡ 户型四开间朝南，南北两侧都有可开启窗扇。听上去通风条件不差，实际住进去之后，开窗的时段并不多。

第一是噪声。小区北侧邻静思东巷，往东北方向是四川师大站的地面出入口，地铁 7 号线为环线运营，列车进出站与站台广播的声音主要通过窗缝传入。业主做过一次自发记录：工作日早高峰关窗前，客厅靠窗位的等效声级在 62～66 dB(A) 之间波动，关窗后降到 38 dB(A) 左右。这个差值决定了绝大部分时间窗是关着的，而窗一关，换气就只能靠机械。

第二是二氧化碳的累积速度。客厅与餐厅连通，使用面积约 48 ㎡，按吊顶后净高 2.86 m 算，空间体积约 137 m³。四口人静坐在客厅，按每人每小时呼出 20 L 二氧化碳估算，两小时累计约 160 L，浓度抬升约 1170 ppm；叠加室外本底 420 ppm 与门窗缝隙的自然渗透，实测峰值通常落在 1400～1600 ppm。GB/T 18883—2022 给出的限值是 0.10 %（1 小时平均，约 1000 ppm），也就是说关窗两小时就会越线，这与「待久了头发闷」的体感是对应的。

第三是成都冬季的湿度。按 GB 50736—2012 附录给出的大气参数，成都冬季空调室外计算温度为 1.0 ℃，相对湿度 83 %。这个组合意味着室外空气温度不高、含湿量却不低，室内供暖后墙面与窗内表面温度偏低，水汽容易在冷表面结露。关闭门窗减少通风，等于把湿气留在室内，衣帽间与北向次卧的墙角是这类住宅最先出现霉点的地方。

第四是装修带来的挥发物。该户是清水交付，木作、柜体、地板、门套全部在装修阶段完成，人造板用量不小。甲醛的释放周期通常以年计，靠短期开窗吹几个月并不能解决问题，需要的是长期、稳定、低风量的稀释。这也是新风系统与空气净化器分工不同的地方：净化器处理室内已有的空气，降低不了二氧化碳，也带不走持续释放的甲醛，只能靠换气把浓度压下去。

二、业主的顾虑与逐条核对

业主姓周，38 岁，在市政设计院做结构专业。这个背景决定了沟通方式：他不接受「做过很多户」这类回答，要的是计算过程和节点做法。开工前他提了四条顾虑，每一条都指向具体的施工后果，而不是产品参数。

第一条顾虑最实际。新风管路在吊顶里的净空需求由管径加保温层决定：φ160 主管外缠 25 mm 橡塑保温，外径约 210 mm，加上吊杆与卡箍，局部需要 240～250 mm。这个数字没法压缩，能做的是控制它的长度——把主管集中在从生活阳台到走廊的一段，其余房间用 φ125 与 φ90 支管分散，支管加保温后外径约 150 mm，吊顶下吊 140 mm 就够。客厅与主卧这两处对净高最敏感，管路绕开了它们的中心区域，只在靠墙一侧通过。

第四条顾虑与他的专业直接相关。他担心的不是打孔本身的难度，而是孔位落在什么构件上。这一点在第七节单独说明。

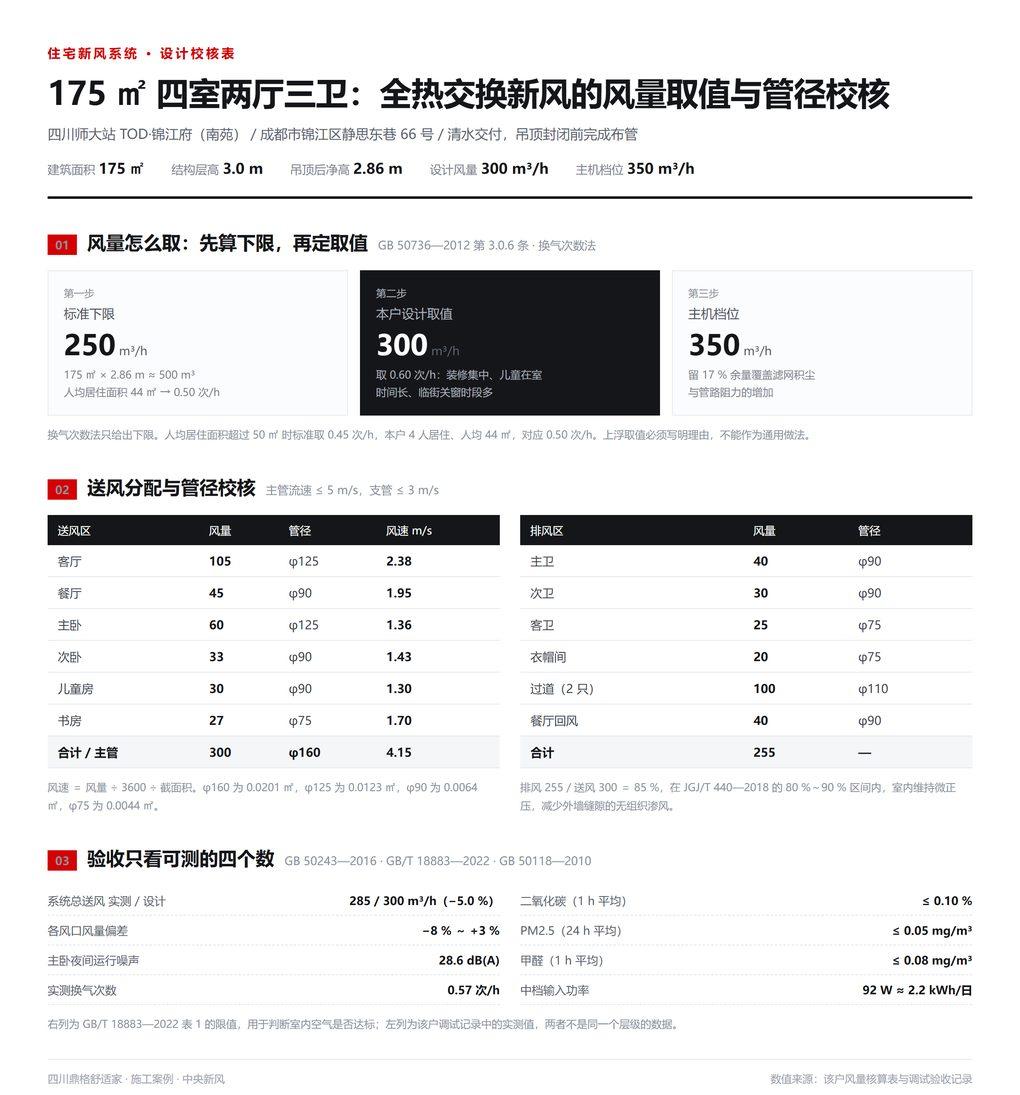

三、风量怎么定：先算下限再定取值

住宅新风量的算法在标准里写得很清楚，但容易被误引。GB 50736—2012 第 3.0.6 条把最小新风量分成几张表：表 3.0.6-1 给出的是公共建筑主要房间每人所需最小新风量，办公室与客房为 30 m³/(h·人)；居住建筑对应的是表 3.0.6-2，按换气次数法确定，人均居住面积不超过 10 ㎡ 取 0.70 次/h，10～20 ㎡ 取 0.60 次/h，20～50 ㎡ 取 0.50 次/h，超过 50 ㎡ 取 0.45 次/h。网上大量文章把「每人 30 m³/h」写成住宅的国标要求，是把两张表混在了一起。

本户按换气次数法计算：175 ㎡ × 2.86 m ≈ 500 m³，四口人居住、人均居住面积 43.75 ㎡，落在 20～50 ㎡ 区间，取 0.50 次/h，得到 250 m³/h。这是标准给出的下限，不是设计值。

300 m³/h 除以 500 m³ 等于 0.60 次/h，对应的换气量按卧室与起居室分别核算也够：主卧 60 m³/h 对 72 m³ 体积是 0.83 次/h，儿童房 30 m³/h 对 34 m³ 是 0.88 次/h，都在 0.5 次/h 以上。这是家用新风与工装新风的一个差别——工装看总量，住宅还要看每个房间分到多少，否则总风量达标、卧室仍然闷。

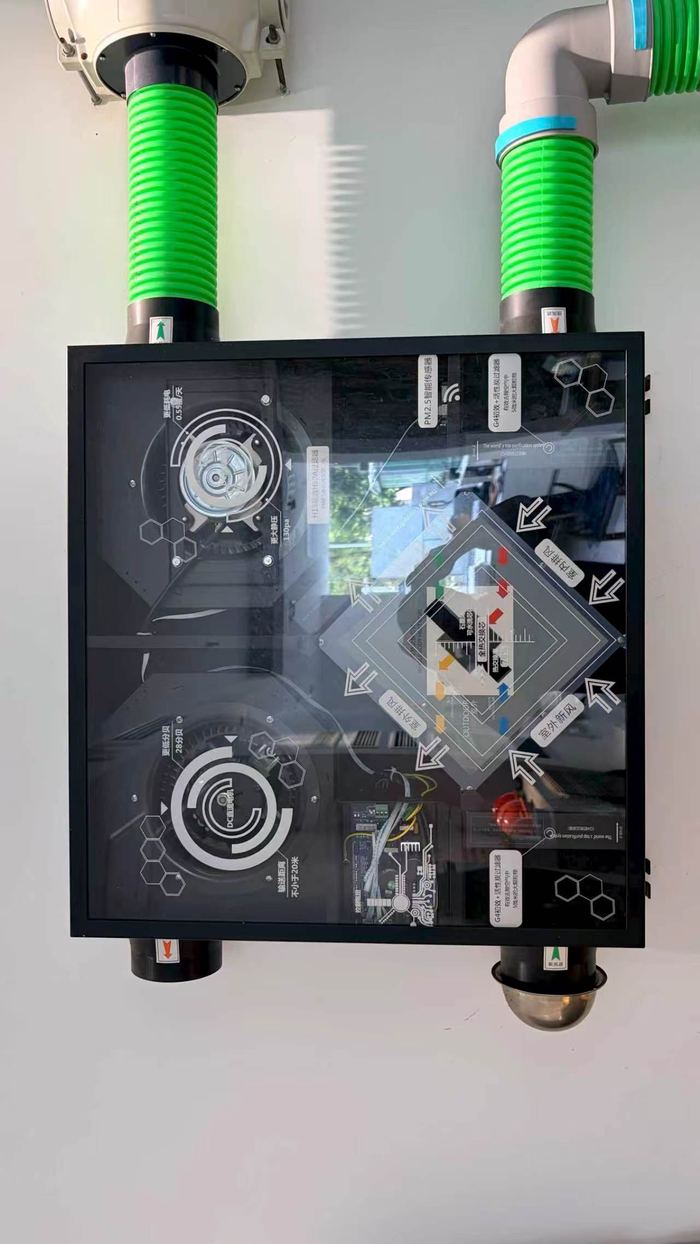

四、主机选型与安装位置

设计风量 300 m³/h，主机取 350 m³/h 档。这个余量不是随意留的：滤网积尘后阻力上升，实测风量会衰减，取 17 % 的档位差可以在滤网接近更换周期时仍维持设计风量。设备为吊装式全热交换主机，机外静压 150 Pa，配初效与高效两级过滤，芯体为全热回收型。

全热回收在成都值不值得配，可以算一笔账。成都夏季空调室外计算湿球温度 26.4 ℃，空气含湿量高，排风里带着可观的潜热；冬季室外 1.0 ℃、相对湿度 83 %，新风直接送入会拉低室内温度、抬高相对湿度。全热芯体同时交换显热与潜热，夏季对新风做预冷除湿，冬季做预热，两个季节都用得上。只做显热回收的机型在成都的收益会被削弱，这一点在选型时容易忽略。

主机装在生活阳台顶部，理由有三条：一是靠近外墙，取风口与排风口的管路最短，主机到外墙只有 0.8 m，减少了室外侧管路的阻力与冷凝风险；二是与主卧之间隔着一道 240 mm 砖墙加一条走廊，结构隔声本身就有一定效果；三是检修口开在阳台吊顶上，不影响室内观感，换滤网不需要进卧室。主机用四根减振吊杆固定，吊杆与主机之间加橡胶垫，避免风机振动通过楼板传导。

五、管径、风速与阻力

管路设计要解决的问题只有一个：把 300 m³/h 送到六个末端，同时让管内风速和阻力都落在合理范围。风量、风速、管径之间的关系是确定的，风速 ＝ 风量 ÷ 3600 ÷ 管道截面积，圆形管截面积为 πd²/4。把这条式子列出来，管径就不再靠经验拍。

取值的原则是主管不超过 5 m/s、支管不超过 3 m/s。风速过高的直接后果是噪声与阻力同时上升，末端风口即使加了消声内衬也压不住气流声；风速过低则管径变大，吊顶空间不够用。本户主管 4.15 m/s、支管 1.3～2.4 m/s，属于留有余地的区间。客厅那一路 105 m³/h 如果用 φ90，风速会到 4.5 m/s，噪声明显，所以放大到 φ125。

支管材质选 PE 波纹管，内壁光滑、可弯曲、接头少。软管段长度控制在 1.5 m 以内，超过这个长度阻力上升很快，而且软管下垂容易积水积尘。转弯处用大曲率弯头（曲率半径不小于 1.5 倍管径）代替直角弯，一个直角弯的局部阻力相当于 3～4 m 直管。三通采用顺水三通，避免气流对冲。

保温做在送风管全段，25 mm 橡塑，接缝用专用胶水粘接后再缠胶带。成都夏季新风经全热芯体后温度仍低于室温，未保温的管段在吊顶内会结露，水珠顺着管壁滴到石膏板上，是这类系统返工率最高的一个细节。排风管只在与室外连通的那一段做防结露处理。

六、送排风分区与气流组织

顶送顶回的组织方式决定了空气在房间里怎么走。本户采用的做法是：送风口布置在卧室门口内侧上方与客厅远离沙发的一侧，回风口集中在过道、卫生间、衣帽间与餐厅。这样送进来的新风先经过人员活动区，再沿门缝流向过道被排走，形成「房间进、走廊出」的路径，而不是送风口与回风口挨着短路。

末端风速按送风口 2.0～2.5 m/s、回风口 2.5～3.0 m/s 控制，实际风口面积按这个区间反算。风口位置避开床头与沙发正上方，主卧送风口设在房门内侧靠衣柜一侧，气流沿吊顶贴附送出，不会直接吹到枕头上。儿童房的送风口做了可调百叶，出风方向朝墙，避免直吹。

四个排风点里，主卫 40 m³/h、次卫 30 m³/h、客卫 25 m³/h、衣帽间 20 m³/h，过道两只各 50 m³/h 承担主要的回风量。卫生间排风与浴霸、排气扇各自独立，不共管，避免开启排气扇时把新风系统的排风段变成正压。厨房不接入新风系统，油烟由油烟机独立排出，理由是中式烹饪的油烟量远超新风的排风能力，接进来只会污染管路与芯体。

七、外墙开孔：三处不能碰的位置

取风口与排风口各一个，都在生活阳台侧墙上，孔径 φ110，配 PVC 套管。这个位置不是随便选的，要同时满足三条限制。

第一，不能在梁与剪力墙上开孔。住宅的梁内主筋集中在梁底与梁顶，跨中腹板开孔会切断箍筋，孔洞边缘产生应力集中。周先生按结构图核对过，生活阳台侧墙是填充墙，可以开孔；如果换成剪力墙，做法要改为预留套管或走原有洞口。任何情况下都不在梁上开孔，管路需要跨梁时走梁下或加过梁盒。

第二，不能在玻璃上开孔。本户外窗为 Low-E 中空玻璃，玻璃开孔会破坏中空层的密封，惰性气体泄漏后隔热性能下降，且孔口边缘容易自爆。凡遇到必须穿玻璃的位置，一律改为穿墙。

第三，不能影响相邻住户。取风口与排风口的水平间距保持 2.0 m 以上，取风口位于排风口的侧向，避免把排出的浊气又吸回来。同时核对与楼下住户窗户的垂直关系，排风口不设在正对下层可开启窗扇的位置。

孔口的防水做法分三层：套管与墙体之间的缝隙先用聚氨酯发泡填充，外侧打耐候密封胶，再装带防雨百叶的装饰盖。套管做 2 % 的外低内高坡度，防止雨水倒灌。取风口内侧加装不锈钢防虫网，孔径 1.5 mm，既能挡蚊虫又不明显增加阻力。这一套做法做完之后，还要在下雨天观察一次，确认没有渗水痕迹才算完成。

八、施工顺序与六次交接

新风是隐蔽工程，做完就被吊顶封住，返工成本极高。本户的施工排在与水电、中央空调同一张进度表上，共六个交接点，每个交接点都有前置条件和验收动作。

六个节点里最容易出问题的是④。风口定位在封板前完成，此时吊顶龙骨已经装好，灯具开孔位置也定了，如果新风风口与筒灯、检修口、中央空调回风口挤在同一块板上，只能现场改管。本户的做法是先把所有吊顶开孔画在同一张顶面图上，按「空调回风优先、新风次之、灯具排末位」的顺序排位，冲突在图纸阶段解决。

九、调试与实测数据

系统装完不等于能用。调试阶段要做三件事：逐口测风量并把各支路调节到设计比例、测运行噪声、连续记录二氧化碳判断实际换气效果。

总风量比设计值低 5 %，属于正常范围。原因是实测时滤网已初步积尘，且末端百叶的角度按舒适性做过微调，阻力略有上升。各支路之间靠风量调节阀配平，调到与设计比例接近后锁定，避免日后被误动。

二氧化碳的记录方式是把一台带存储功能的检测仪放在主卧床头柜上，关门关窗连续记录 8 小时，期间系统按中档运行。峰值出现在凌晨 2 点至 4 点，约 900 ppm，低于 1000 ppm 的限值；同一房间在系统关闭状态下的对照记录，峰值超过 2200 ppm。这组对照数据比任何描述都直观，也是交付时给业主看的核心材料。

十、交付什么、多久回访

交付不是把面板装上就结束。四川鼎格舒适家在该户交付了四份材料，都是可以拿在手里核对的东西：

• 风量实测表：逐口记录设计值与实测值、调节阀锁定位置，附调试日期与调试人。
• 管路走向图：标注主管与各支管的管径、长度、转弯位置，以及吊顶内被管路占用的区域，供日后打孔、装灯时避让。
• 滤网更换周期表：初效 3～6 个月清洗或更换，高效 6～12 个月更换；判断依据是风量衰减超过 15 % 或滤网压差明显上升，而不是单纯看时间。
• 检修口位置图：标出主机检修口、各支路调节阀的位置，说明哪些吊顶板可以拆、哪些不能拆。

回访安排两次：交付后 14 天一次，主要看风口有没有冷凝水、面板有没有异响；换季时一次，成都通常在 5 月下旬与 11 月中旬，这两段时间温差变化大，是结露与噪声投诉的高发期。滤网更换提醒按记录表的时间推送，不依赖业主自己记。

这套系统的运行方式不复杂，但需要一次说明：过渡季节开低档常开，比开高档间歇运行更有效，因为污染物浓度是累积量，间断换气会让峰值反复冲高；夏季与空调同时使用时，新风承担的是换气与除湿辅助，温度仍由空调负责；烹饪、洗浴这类短时高强度污染，用油烟机与排气扇解决，不要把新风开到高档硬扛。

十一、常见问题（FAQ）

175 ㎡ 的房子，新风主机选 250 还是 350？

先算换气次数法的下限：175 ㎡ 乘以净高 2.86 m 约 500 m³，人均居住面积 44 ㎡ 对应 0.50 次/h，得到 250 m³/h。这是不能低于的底线。再按本户的装修体量、居住人数与关窗时长决定上浮多少，本户取 0.60 次/h，即 300 m³/h，主机选 350 档留 17 % 余量。直接按面积乘以一个固定系数选机，容易在滤网积尘后风量不足。

装新风要吃掉多少层高？

取决于经过的管径。φ160 主管加 25 mm 保温，外径约 210 mm，加吊杆与卡箍需 240～250 mm；φ125 与 φ90 支管加保温后约 150 mm，吊顶下吊 140 mm 即可。把主管集中在一条通道上，其余区域走支管，可以只在局部损失层高。本户结构层高 3.0 m，主通道局部下吊 210 mm，其余 140 mm，吊顶后净高 2.86 m。

承重梁上能不能开孔走管？

不能。梁的底部与顶部集中布置主筋，跨中腹板开孔会切断箍筋并造成应力集中。管路需要跨梁时走梁下、加过梁盒，或改走填充墙。外墙开孔前要确认墙体性质，剪力墙需预留套管，不能后开。

成都这种气候，全热交换有没有必要？

有必要。成都夏季空调室外计算湿球温度 26.4 ℃，空气含湿量高，排风里带走的潜热不少；冬季室外 1.0 ℃、相对湿度 83 %，新风直接送入会拉低室温。全热芯体同时交换显热与潜热，两个季节都能减轻空调与采暖的负担。只做显热回收的机型在成都的收益要小一些。

滤网多久换一次，能不能水洗？

初效滤网 3～6 个月清洗或更换，可用清水冲洗晾干；高效滤网 6～12 个月更换，不能水洗。判断依据优先看风量衰减与压差，装修完成后的头一年粉尘量大，更换频率会比之后高。滤网积尘后风量下降、噪声上升，比滤网本身的价格更值得关注。

24 小时开着，电费大概多少？

本户机型中档输入功率实测 92 W，每天约 2.2 kWh，按 0.55 元/kWh 估算日均 1.2 元。低档运行约 55 W，日均不到 0.8 元。春秋季多数家庭会切到低档或定时运行，全年平均下来低于按高档估算的数值。

会不会把楼下的油烟、异味吸进来？

取风口的位置决定这件事。本户取风口设在生活阳台侧墙，与排风口水平间距 2.0 m 以上并位于侧向，避开正下方住户的厨房窗户；取风口内侧装防虫网，管口设止回阀，停机时防止倒灌。厨房油烟由独立油烟机排出，不并入新风管路。

家里老人不会操作怎么办？

控制面板只留三档风速与一个定时键，默认开机即低档运行；可加装二氧化碳传感器做联动，浓度超过设定值时自动升档，不需要人工干预。交付时会把面板操作与滤网清洗各演示一遍，并把步骤印在检修口内侧。

十二、项目档案与联系方式

本页记录的是四川鼎格舒适家在锦江府（南苑）一套 175 ㎡ 住宅的做法与数据。同一小区不同楼栋的朝向、层高、外墙做法存在差别，同一户型在不同楼层的取风口条件也不一样，方案需要按户复核，不能直接套用本页的管径与风口数量。
