成都保利云上143㎡中央新风系统加装案例：逐室风量分配与精装布管

• 143㎡建筑面积
• 4室2 厅 2 卫
• 220m³/h设计新风量
• 6路送风支管
• 9.6㎡拆改吊顶面积

项目档案

一、143 ㎡ 四房的真实难点

面积 143 ㎡ 做四房，平均每个房间不到 30 ㎡，看起来新风量不大，实际施工时遇到的麻烦比大平层多。原因不在总量，而在分配：总风量 220 m³/h 分到六个房间，每个房间只有二十几到六十立方米每小时，风量越小的支管，越容易被三通、弯头和软管接头吃掉。一根 φ75 支管走 20 m³/h，理论风速 1.26 m/s，可只要多两个 90° 弯，末端风口的实际出风就会掉到设计值的一半以下。

第二个难点是房间多、吊顶少。四房两卫的布局里，走廊往往只有 1.1～1.2 m 宽，吊顶内还要走空调冷媒管、冷凝水管、消防喷淋（部分楼栋）和筒灯线管。新风主管 φ160 加 25 mm 保温后外径约 210 mm，要占掉 240 mm 的吊顶空间，这条通道必须先定下来，其余专业再排。

第三个难点来自交付状态。这一户是精装交付，墙面、地面、厨卫都已完工，业主不希望为了新风把客厅吊顶整体拆掉重做。可用的路径只有两类：原有吊顶的检修口，以及可以单独拆开又不影响整体观感的小面积吊顶。管路能走多远，取决于这两类路径能连成几条通道。

二、业主的情况与三条顾虑

业主陈女士，34 岁，成都某三甲医院儿科护士，从业十一年。家里常住三口人：夫妻二人和一个 5 岁的儿子，孩子有过敏性鼻炎，换季时夜里咳嗽，家里老人每年来住两三个月。她对室内空气的要求不是「有没有新风」，而是「孩子夜里能不能不咳」。

她提了三条顾虑，每一条都对应一个具体做法。

沟通方式上有一个细节值得写进来。陈女士不看效果图，也不问「你们做过多少户」，她要的是三样东西：主机的风量—静压曲线、每个风口的计算风量、以及噪声的实测数据。这三样东西如果拿不出来，后面的话就接不下去。所以本项目的方案书里，每一个风口都标了编号、房间、设计风量和对应管径，调试时按同一张表逐个填实测值，两张表放在一起看，差在哪里一目了然。

她的行为偏好也影响了设备选择。孩子夜里咳嗽的频次她自己做过记录，前后记了两个月的日记，哪几天开窗、哪几天关窗、室外有没有下雨都标着。这份记录指向一个结论：关窗的夜里，孩子卧室的二氧化碳浓度和咳嗽次数是同向变化的。这是她决定加装新风的直接原因，比任何宣传说法都有说服力。

三、风量：先分到房间，再倒推总量

新风量的算法有两条路径。GB 50736—2012 第 3.0.6 条给出的住宅换气次数法要求每小时换气 0.50 次；同一标准里还有按人均新风量的算法，但住宅用的是换气次数法，人均 30 m³/(h·人) 那一列属于公共建筑，两者不能混用。

本户建筑面积 143 ㎡，精装后净高 2.78 m，室内空气体积约 397 m³。按 0.50 次/h 计算，下限是 199 m³/h。这个数字不能直接用：它只满足「不闷」，不考虑装修后头两年的挥发物释放，也不考虑成都全年关窗时间长的实际情况。本户取 0.55 次/h，即 220 m³/h，比下限高 10 %。

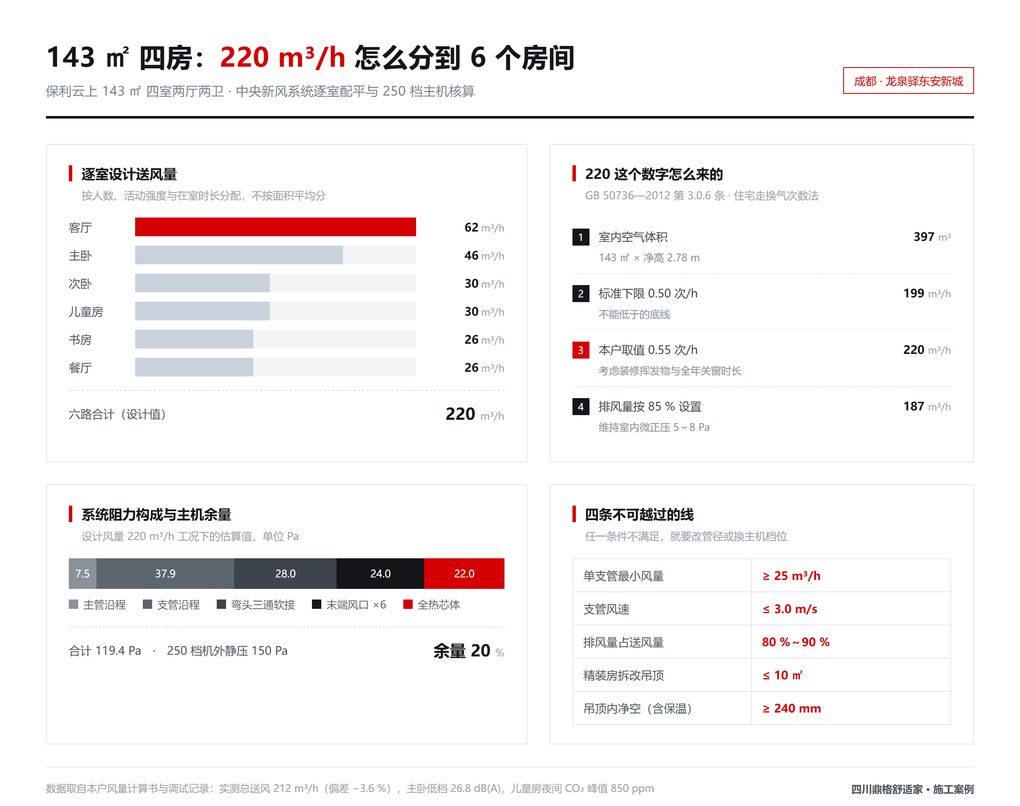

220 m³/h 怎么分到房间，用的是逐室风量法，而不是按面积比例平均分。客厅和餐厅按人数与活动强度取值，卧室按床位与人数取值，书房按使用时段取值。

分配时有一条经验规则：单个支管的设计风量不低于 25 m³/h。低于这个值，φ75 管里的风速不到 1.1 m/s，气流在管内接近层流，末端风口靠静压分配，实际出风很容易被相邻支管抢走。本户书房 26 m³/h 已经是下限，再小就要考虑与相邻房间合并成一路。

四、250 档主机够不够：阻力核算

设计风量 220 m³/h，主机档位有两种选择：250 档和 350 档。选 350 档余量足，但机器体积大、吊装高度要求高，低档运行时风量也偏大，房间里的风速会超过舒适区。选 250 档负荷率高，需要把系统阻力算准。

系统阻力由三部分组成：主管沿程、支管沿程与局部、末端风口。

所选机型的 250 档机外静压为 150 Pa，扣除 119.4 Pa 后余量 30.6 Pa，约 20 %。这个余量对应的是滤网从全新到中度积尘的阻力增长，属于必要储备，不能再压缩。如果按 350 档选，余量会到 45 %，但低档位运行时的实际风量会超过 220 m³/h，客厅风口风速接近 4 m/s，坐在沙发上的位置能感觉到气流。

五、主机位置的两个备选

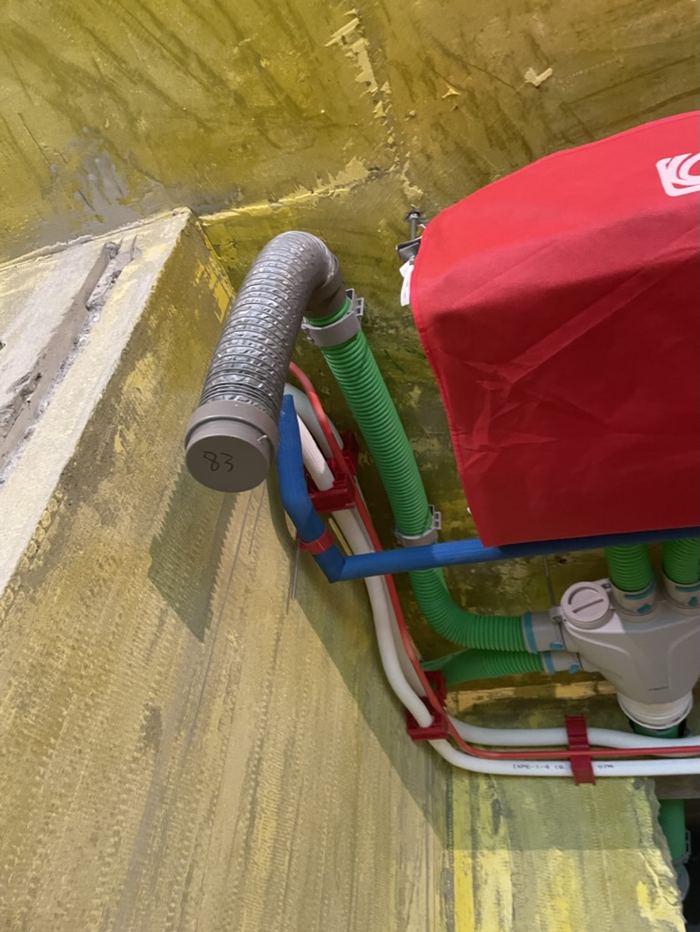

本户可用的主机位置有两个：生活阳台顶部，以及厨房吊顶内。

本项目选生活阳台。管路多了 3.3 m，阻力增加约 4 Pa，相对 150 Pa 的机外静压可以接受；换来的是噪声隔离和取排风口布置的自由度。取风口与排风口在同一面外墙上，中心距 2.1 m，进风侧加装防雨百叶与防虫网，排风侧加装止回阀，避免停机时室外空气倒灌。

六、精装房的布管路径：只拆两处吊顶

精装房加装新风，管路能不能走通，取决于对原吊顶的利用。本户的吊顶分三类：客厅与餐厅为整体平吊，玄关与走廊为局部吊顶，卧室为周边吊顶加中间原顶。

可用的通道有三条：

• 通道一（主管）：生活阳台 → 厨房门上方 → 走廊。走廊吊顶宽度 1.15 m，内空 260 mm，φ160 主管加保温外径 210 mm，居中走，两侧还能放过灯线管。
• 通道二（客厅、餐厅支管）：走廊中部三通 → 客厅吊顶内 → 沿沙发墙方向安装两个风口。客厅吊顶内空 240 mm，φ90 支管加保温外径约 130 mm，空间充裕。
• 通道三（三间卧室支管）：走廊两端 → 各卧室门上方 → 沿窗帘盒内侧进入房间。窗帘盒内空 180 mm，φ75 支管加保温外径约 110 mm，可以放下。

需要拆开重做的吊顶只有两处：玄关 4.2 ㎡（主管穿过），走廊 5.4 ㎡（三通与检修口）。两处都是局部吊顶，原龙骨间距 400 mm，拆除后按原规格恢复，面层用同批次石膏板，腻子与乳胶漆按原色号补，接缝处贴嵌缝带后整体打磨。施工完成后业主验收时，两处修补面的色差在自然光下看不出。

有一点必须提前说明：管路不能在承重梁上开孔。本户有三处需要跨梁，处理方式分别是走梁下加过梁盒、绕行到填充墙、以及从门上方留出的过梁空隙穿过。过梁盒的高度 120 mm，与吊顶完成面齐平，外表看不出来，但会占用局部净高。

七、送风口的落点与回风路径

送风口的落点决定了房间里的气流组织。顶送顶回的做法里，送风口与回风口之间的距离和相对位置，比风口本身的款式更重要。

排风量合计 187 m³/h，为送风量的 85 %。这个比例对应室内微正压，压力差约 5～8 Pa，能减少门窗缝隙的室外空气渗入，同时不会造成门难开、卫生间返味。JGJ/T 440—2018 对住宅新风系统的送排风平衡有明确要求，实际工程里做到 80 %～90 % 之间比较合适，低于 80 % 正压不足，高于 95 % 又容易出现门缝哨音。

儿童房这一路单独说明。孩子床位在房间内侧，房门在东南角，窗在西侧。送风口设在房门内侧上方，气流沿顶面向西扩散，到窗侧下沉形成回流，再经门口下方的门缝流向走廊回风口。这条路径的长度约 5.2 m，室内空气换一次的时间约 22 min。风口选可调型，把导流叶片调到贴顶 30°，实测孩子躺卧位置的断面风速 0.08 m/s，低于 0.15 m/s 的人体感知阈值。

八、与空调、地暖的施工排位

这一户同时安装了中央空调与地暖，三个专业的施工顺序如果排错，后面就要拆前面的东西。本项目的排位是：

1. 第 1 天：放线定位。标出主机位置、主管走向、六个送风口与五个排风口的坐标，与空调的冷媒管、冷凝水管走向叠图核对，冲突处在现场改线。
2. 第 2 天上午：空调冷媒管与冷凝水管敷设。冷凝水管保持 8‰ 坡度（GB 50243—2016 第 9.3.7 条），这一条先做完，新风管后走，避免压住冷凝水管造成排水不畅。
3. 第 2 天下午至第 3 天：新风主管与支管敷设。φ160 主管在走廊居中，客餐厅支管从上方绕过冷媒管，卧室支管走窗帘盒内侧。
4. 第 4 天：地暖盘管与分集水器安装，避开新风落地管的投影范围。
5. 第 5 天：风口安装、主机接线、系统调试。
6. 第 6～7 天：吊顶恢复、腻子与涂饰，风口边框末尾收口。

排位的核心原则只有一条：带坡度的管道先做，带保温的管道后做；粗管先做，细管后做。冷凝水管有坡度要求，一旦被新风管压住就必须返工；新风管有保温层，被后装的管道挤压会压扁保温棉，局部形成冷桥，夏季管外结露滴水。

九、调试：六个风口逐个实测

调试不是把主机开起来听声音。本项目的调试分三步：风量平衡、噪声测量、连续监测。

风量平衡用热线风速仪配合风罩，按表 2 的编号逐个测量，与设计值比对后调整风口内的调节阀。做法是先调远端，再调近端，因为近端支管的静压高，先调近端会把风量推到远端去。

书房这一路是调试中唯一需要改动的。原设计 φ75 支管走 26 m³/h，实测只有 22，原因是该路经过三个弯头加一段 1.8 m 的软管，局部阻力比估算高。把末端 1.2 m 换成 φ90 转接后复测 26 m³/h，与设计一致。这个例子说明表 3 里的局部阻力估算只能作为选型依据，末端的实际偏差必须靠调试修正。

噪声在夜间背景噪声低于 30 dB(A) 的条件下测量，测点距风口水平 1 m、偏离轴线 45°。主卧低档 26.8 dB(A)、中档 31.2 dB(A)；客厅中档 33.5 dB(A)；儿童房低档 25.9 dB(A)。

连续监测用二氧化碳记录仪，在儿童房与主卧各放一台，记录 72 h。儿童房夜间峰値 850 ppm（门窗关闭、两人在室），白天开门通风后回落到 500 ppm 以下；主卧夜间峰値 780 ppm。GB/T 18883—2022 对二氧化碳的限值是 0.10 %（1000 ppm，日平均值），实测峰値在限值以内。

十、交付清单与回访安排

滤网更换有两个判据：时间与风量衰减。初效滤网建议 3～6 个月清洗或更换，高效滤网 6～12 个月更换。更可靠的判据是同一档位下的风量衰减，超过设计值的 15 % 就该换。本户在回访时会用同一台风速仪在同一风口复测，与交付时的记录比对，业主自己也能从风口的体感判断。

使用上给出三条建议：装修完成后的头三个月保持中档连续运行，这段时间挥发物释放量最大；春秋季可以切低档或定时；厨房油烟机开启时，新风主机切到低档，避免两个排风系统互相抢风造成卫生间返味。

十一、常见问题

精装房加装新风，一定要拆吊顶吗？

不一定全拆，但局部拆改通常免不了。判断依据是主管能不能走通：φ160 主管加保温外径约 210 mm，需要 240 mm 的连续空间。如果走廊或玄关有局部吊顶，或者有连续窗帘盒，就能把拆改面积控制在 10 ㎡ 以内。完全不动吊顶的做法也有，代价是管路走明装、风口落在墙面，观感上要接受。

143 ㎡ 用 250 档主机会不会偏小？

看负荷率和阻力。本户设计风量 220 m³/h，250 档负荷率 88 %，系统阻力计算值 119.4 Pa，机外静压 150 Pa，余量 20 %。这两个数字都在可用范围内。如果管路更长、弯头更多，阻力超过 130 Pa，就要上 350 档，否则滤网积尘后风量会明显不足。

新风和中央空调的风口会不会打架？

位置上要错开。新风送风口与空调出风口的水平距离建议不小于 1.2 m，避免两股气流对撞形成涡流。本户客厅的新风风口在靠内墙一侧，空调出风口在靠阳台一侧，两者相距 3.4 m。如果空间不允许错开，把新风风口设在空调回风侧，气流先混合再送入。

成都的潮湿天气，新风会不会把湿气带进来？

全热交换机型会。全热芯体在交换温度的同时交换湿度，夏季室外高湿空气经过芯体后含湿量下降，冬季则相反，新风被排风加湿。成都夏季空调室外计算湿球温度 26.4 ℃，只做显热回收的机型在这个气候里收益有限，选型时应确认是全热型。

风口装在门上方，会不会吹到门口站着的人？

射流贴顶扩散时不会。风口叶片调到与顶面成 30°，气流沿顶面送出，在 1.5 m 以外才下沉到人员活动区，此时风速已衰减到 0.2 m/s 以下。真正会吹到人的是叶片垂直向下或者风口正对沙发、床的位置，这两种布法都要避免。

开了新风，还需要开窗吗？

需要，但频次可以降低。新风解决的是关窗状态下的换气，不能替代自然通风的瞬时置换能力。建议每天开窗一次，每次 10～15 min，做饭后与打扫后各一次。雾霾天或室外噪声大时可以只开新风。

主机的检修口开在哪里合适？

开在主机侧面或下方，尺寸不小于 450×450 mm，位置要能让检修人员伸手更换滤网和检查芯体。检修口不能开在橱柜内部或被固定家具遮挡。本户的检修口开在生活阳台吊顶侧面，与洗衣机上方错开。

整套系统一天耗多少电？

本户机型中档输入功率实测 78 W，按 24 h 计算约 1.9 kWh；低档约 46 W，日均 1.1 kWh。按居民电价 0.55 元/kWh 估算，中档全年连续运行的电费约 380 元。实际使用中春秋季多用低档，全年平均低于这个数。
