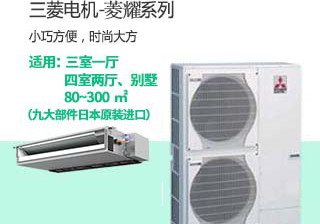

三菱电机菱耀系列
一拖五家用中央空调适用四室一厅 / 三室一厅 · 建筑面积 108～160 ㎡ · 一拖五系统

一拖五的「五」对应五个可以独立开关的空调区域。四室一厅的户型里，这五个区域通常是客厅、餐区、主卧、次卧与第三间卧室或书房；三室一厅则会把餐区并入客厅，另加一间书房或多功能房。

把哪些空间做成独立区域，比选哪台室外机更影响使用体验。餐区如果与客厅合成一个区域，做饭与用餐时客厅的冷量要一起承担；把餐区单独分出来，就需要多一台室内机。这类取舍在方案阶段定下来，后期改动的代价远高于当时多想一步。

菱耀是菱尚、菱耀、菱睿三个系列里的中档容量系列，适配区间 80～300 ㎡，覆盖面从大户型一直延伸到住宅与小型商用。三个系列的差别主要在所能连接的室内机台数与适配面积上，下表只列可在栏目页与厂家样本上核对的内容。

中央空调栏目下另有 1 款保温管配件，与整机分开计数。系列归属与型号命名以厂家样本为准；面积区间是常规做法下的常见区间，实际配置仍要按逐间冷负荷定，不宜只用总面积去套。

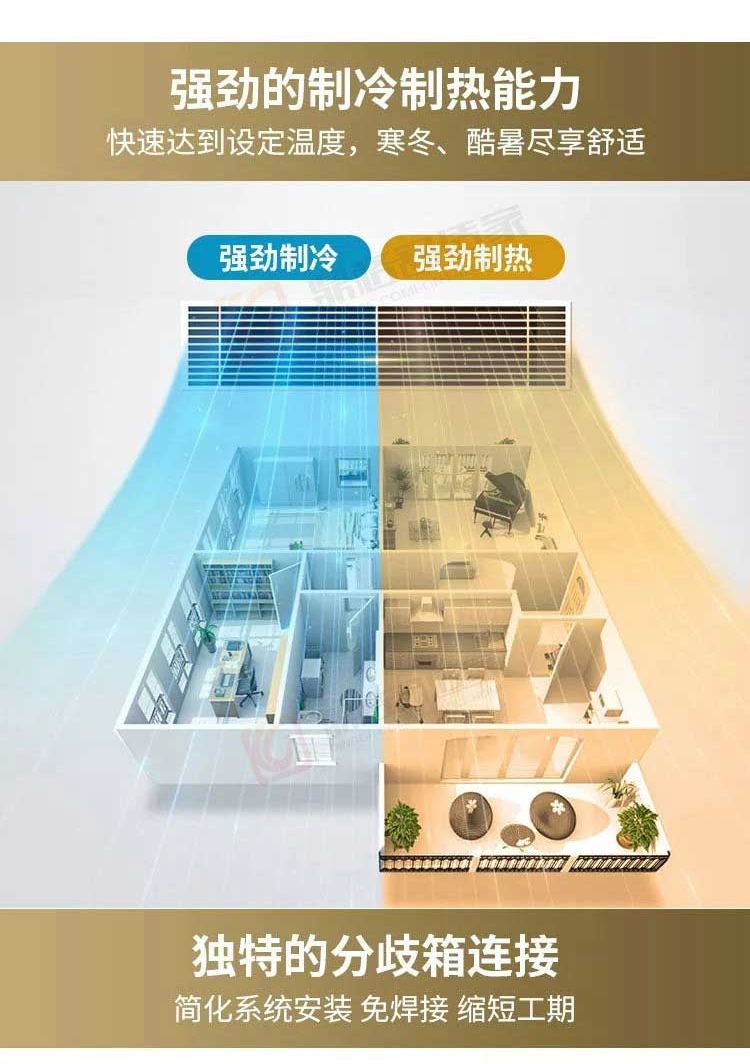

一拖五落在厂家样本里连接台数较大的一档。该档的额定制冷量为 15.5 kW、额定制热量为 18.0 kW，可连接室内机 2～8 台，也就是说五台接满之后还有余量，日后加装一间房不必整机更换。制热能力高于制冷能力是家用多联机的常规取向，与冬季采暖需求有关。

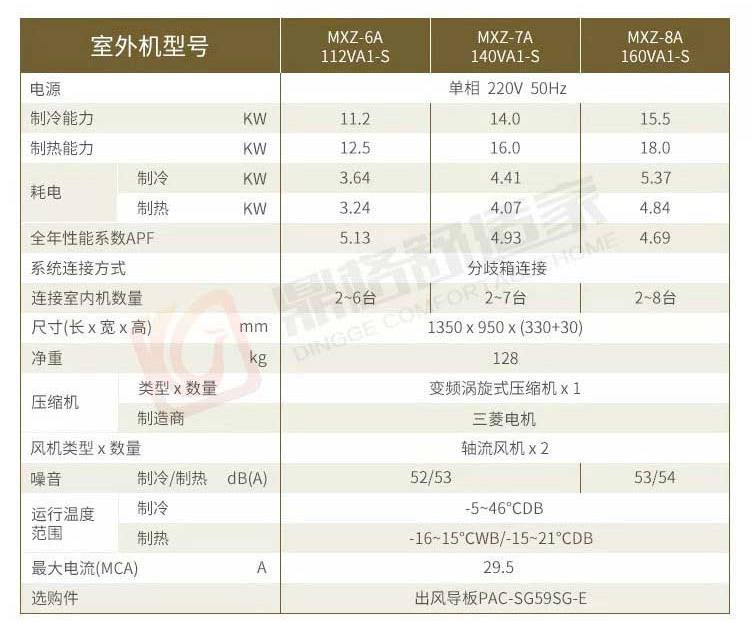

容量的两个来源在同一份样本里可能有轻微差异：选型样张按整机口径写 15.5 kW，参数表则按型号分列，两处的数字在本容量档上是一致的。样本还会因机型代次更新，进场后应以设备铭牌复核一次，把型号与制冷量和合同、图纸逐项比对后再开箱。

施工侧要核对的几项

3.1　管长与落差

一拖五与一拖三在设备上的差别没有想象中大，真正的分水岭在管路。五台室内机分布在整套房里，最远的一台到室外机的距离可能是一拖三的两倍以上。冷媒在管路里流动会有压力损失，管越长、落差越大，实际送到末端的能力就越低。

厂家样本对每个容量档都给出了允许的最长管长、最大落差与总配管长度，超出范围需要按样本提供的修正系数折算能力。这项工作在出图阶段完成，图纸上要标出每台室内机的位置与预估管长，而不是等施工时凭经验走线。管长信息在图纸上留痕，日后复查也有依据。

3.2　分歧箱在整套房里怎么放

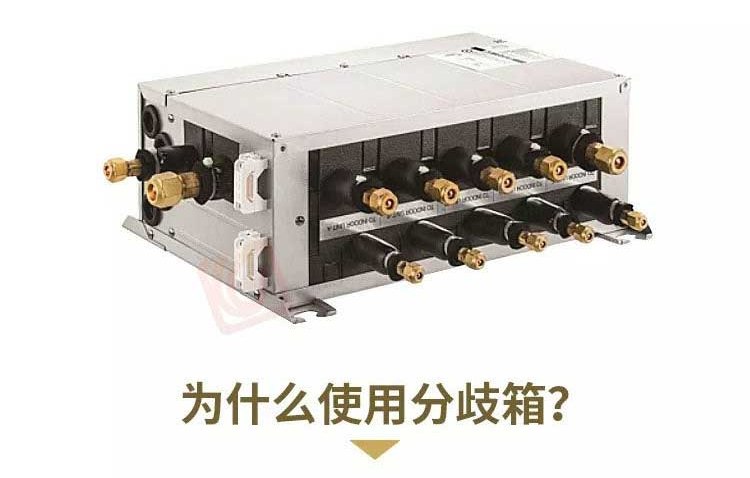

一拖五从室外机出来一组主冷媒管，到室内分成五路。菱耀系列采用分歧箱集中的方式：五路支管全部从同一个箱体引出，箱体位置决定了五条支路的走向与长度。

箱体放的位置通常有两种考虑：放在整套房的中心区域，让五条支路的总长度趋于均衡；或者放在靠近室外机进户的方向，缩短主冷媒管。两种取法各有取舍，实际做法多以「让最远的一台不超限」为约束条件，再在剩余方案里选管路更短的。这属于设计阶段可以量化比较的部分，不必凭感觉定。

3.3　为什么大面积户型更依赖集中分支

房间越多，逐级分歧的层级就越深，管路也越难做得整齐。分支集中在箱体之后，五条支路的起点条件一致，冷媒分配更接近设计值；同时，管路的走向在图纸上更容易表达清楚，施工时的可核对性也更高。

另一个现实原因是检修。大户型通常全屋吊顶，一旦某个分散的焊点出问题，需要拆开对应房间的吊顶才能处理。箱体集中后，只要在箱体位置留一个可开启的检修口，五条支路的接口都在伸手可及的范围里。

四室一厅的建筑面积与真正需要制冷的地面面积差得比小户型更多。样本样张给出的对应关系是建筑面积 132.85 ㎡ 对空调面积 108.2 ㎡，两者相差约 24.7 ㎡，接近总面积的 19%。公摊、阳台、厨卫与固定柜体不参与制冷负荷，是这部分差额的主要来源。

下面按四室一厅的常见空间构成做一次逐间估算。面积取自常见户型区间，冷负荷指标取住宅常用的 150～200 W/㎡，实际取值要结合朝向、层高、外墙保温与窗墙比调整；顶层、西晒或落地窗占比高的房间，指标应往上取。

五间房加总的冷负荷落在 13.1～17.2 kW 之间，与本页对应容量档 15.5 kW 的制冷量基本吻合。这个区间跨度不小，说明「一拖五够不够」这个问题不能只看户型名称，要看每间房的实际条件。同为四室一厅，朝向好、层高正常、外窗面积适中的户型落在区间下端；顶层带西晒、玻璃面积大的户型会顶到上端，此时应改用更大容量档，或者在其中一两间房配置更高一档的室内机。

同样一台 15.5 kW 的室外机，五台室内机怎么配有三条常见路线。差别不在主机容量，而在每间房所配内机的形式与容量，以及回风与检修的做法。

配置率的算法与一拖四相同：五台室内机的名义制冷量相加，除以室外机的 15.5 kW。按 JGJ 174—2010 的建议，家用多联机宜落在 50%～130%。以 15.5 kW 为分母，室内机合计名义制冷量在 7.8～20.2 kW 之间属于规范允许区间，常见搭配一般落在 14～17 kW。

大户型还有一个容易忽略的环节：五台室内机中若有三台以上同时开启，主机的负荷率会明显抬高，此时最远端那台的能力受管长影响更明显。因此大户型的配置不只看总容量，还要看最远一台的位置与管长，必要时在该支路上选择高一档的室内机来补偿。

一拖五的系统里，五条支路分布在整套房中，隐蔽工程的工作量与可核对点都比小户型多。下面这张表按施工顺序列出节点，每一节点都能在隐蔽前确认一次。

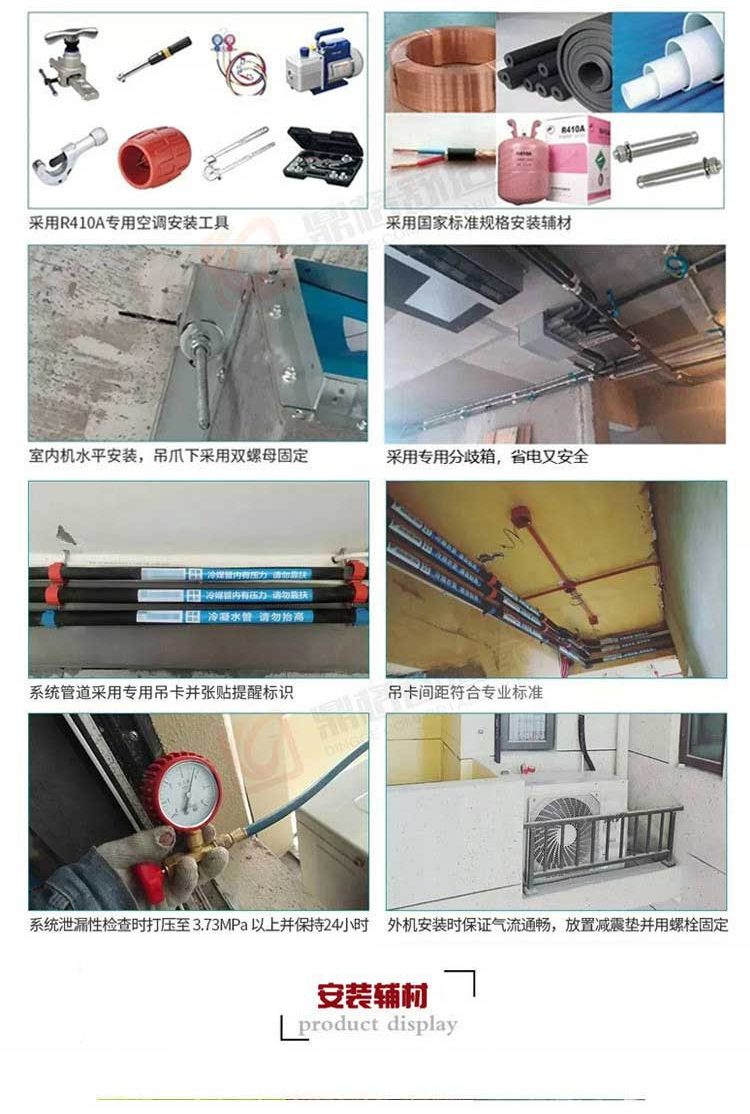

辅材的口径同样落在这张表上。保温棉的密度、冷凝水管的壁厚、信号线的屏蔽方式，都会影响多年之后这套系统的表现。下表列出的辅材与施工现场对照，属单价不高但不宜压缩的部分。

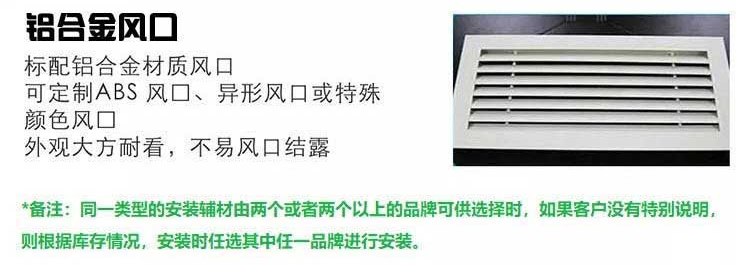

风口形式在出图阶段就要定。标准件为铝合金材质风口，异形或特殊颜色的风口属选配件，需提前确认开孔尺寸与生产周期，避免封板后再改口。

四川鼎格舒适家承接成都全域及川内各地市州的家用中央空调工程，提供设计、设备、辅材、安装与售后的一体化交付。一拖五的系统管路线条长、涉及房间多，设计与安装由同一方负责，可以减少出图与落地之间的偏差，也便于把五条支路的走向一次性理顺。

工艺侧执行公司《安装工艺白皮书》「鼎格精工 4.0」标准，与本页产品直接相关的条目包括：冷媒管充氮焊接、保压 4.0 MPa 稳压 24 h、冷媒按实测管长定量追加充注、冷凝水管坡度不小于 1%、橡塑保温厚度不小于 15 mm、室内机吊杆加装双重减震垫。这些项目在隐蔽工程验收时逐条对照，验收记录随工程存档。

设备侧执行厂家原厂质保，另有公司增值质保部分，具体年限与范围以签约时的书面约定为准。滤网清洗、冷媒压力检测、冷凝水排放检查等日常维护项目，售后会按约定周期提醒。

样本对主要零部件的设计使用寿命标注为 24200 小时。这个数字是设计值，用来估算整机的使用年限处于什么数量级；实际寿命与安装质量、运行工况和使用频次有关，不作为验收指标使用。
