121苑86㎡住宅明装暖气片采暖系统安装案例

• 86㎡建筑面积
• 2室2 厅 1 卫
• 2间只做常用房间
• 3组板式散热器
• 135~150W/㎡房间热指标
• 4.6kW采暖热负荷

项目档案

一、部分采暖的取舍：两室户型只做常用两间

两室两厅做采暖，先要回答一个问题：这 86 ㎡ 里，哪几间值得布末端。卢先生 48 岁，执业律师，居家办公为主， 孩子在外地读大学，家里常年两口人。他把需求说得很直接——白天在次卧改的书房里写材料、开线上会， 一坐就是一上午，脚一直发凉；晚上在客厅看书、看新闻；卧室只在睡觉时用。三处都照顾到， 末端组数与管路长度都会增加，与他「不为多余房间花钱」的想法正好相反。

取舍的尺子不是房间数量，而是三件事：人在房里停留多久、冷的时候体感有多明显、多做一间要多付多少代价。 把这三项摊到每个房间上，结论就比较清楚了。

客厅与次卧（书房）定为采暖房间。客厅朝北，冬天拿不到直射阳光，又是晚间停留时间偏长的公共空间； 书房是白天的主要工作场所，久坐不动时对低温尤为敏感。这两处有一个共同点：人在里面属于「静坐状态」， 活动量小、自身产热少，对空气温度的感受更为直接。

主卧没有布末端。它朝南，白天多数时段无人；夜间使用时人在被中，寝具与人体散热能补偿一部分体感， 对空气温度的要求低于白天办公的房间。更实际的一点是，减掉一间就减掉一组末端和一段支管， 管路走向也更简洁，正好对应卢先生「不整套上」的要求。现场在主管上预留了一个后期接口， 今后想把主卧接进来，不必重做系统。厨房、卫生间使用时段短，暂不布置。

二、加装电梯后的公共部位避让与走管

121 苑建于约 2000 年，6 层多层住宅，近两年部分楼栋完成了加装电梯。加装电梯对室内采暖本身没有直接影响， 但对管路走向的影响很实在：电梯井与连廊通常落在单元入口一侧，公共门厅、楼梯间与外立面原有结构被改动， 明装管路一旦涉及公共部位，就要重新找路径。卢先生较为在意的一点也在这里——不想因为走管去动公共区域， 给后续与物业的沟通添麻烦。

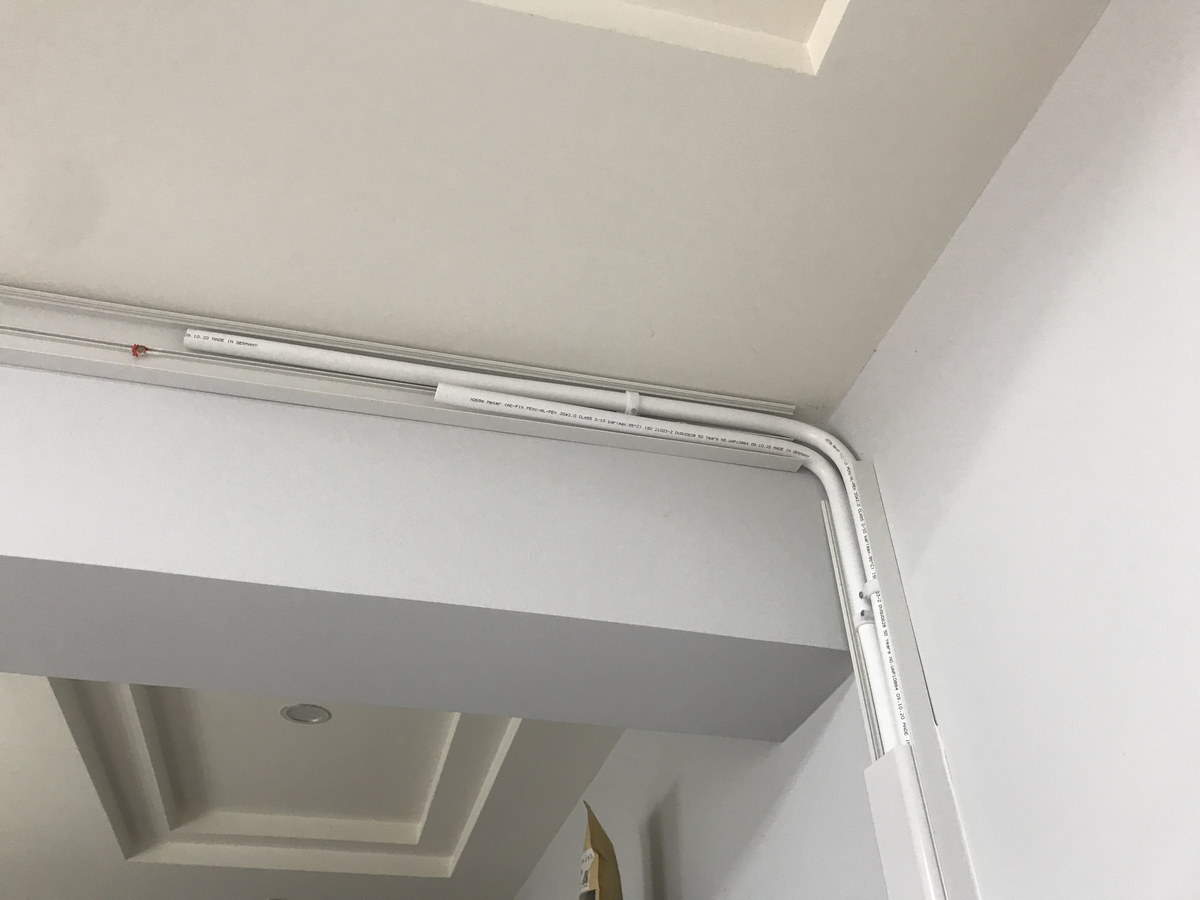

老小区加装电梯后的走管，遵循一条原则：只走户内，不碰公共。户内可用的路径有三类—— 沿踢脚线上方与墙面阴角、沿吊顶与梁下、沿门洞上沿。这三类路径的共同特点是不占用公共走道、 不与电梯井和连廊发生关系。

入户段的选择是这个项目的关键。燃气壁挂炉要求靠近燃气表与给排水立管，通常落在厨房或生活阳台一侧。 121 苑的厨房与立管位于户型中段，远离单元门口，正好避开加装电梯后的公共区域。 主管从厨房侧接出，先进入客厅环路，再分一路到次卧（书房），全程在户内完成， 既没有穿公共过道，也没有贴着电梯井走。

这里要交代一个边界：加装电梯属既有住宅增设电梯，其技术要点以当地主管部门的要求与加装方案为准。 施工方能做的是确认户内走管不占用公共部位、不与新增结构冲突；涉及公共区域的任何调整， 都应按物业与加装单位的意见执行，不由采暖施工单方决定。

三、热负荷概算与散热器配置

概算采用面积热指标法，即热负荷（W）＝ 需采暖房间面积（㎡）× 房间热指标（W/㎡）。 热指标不是固定值，而是随围护结构在 80～180 W/㎡ 之间取值： 外墙有保温、外窗为中空玻璃的新建住宅落在低段；无外墙保温、围护结构一般的老住宅落在中段； 无保温且叠加北向、顶层、窗墙比偏大等条件的住宅落在高段。

121 苑约建成于 2000 年，外墙为普通砖混、无外保温，属围护结构一般的老住宅，热指标取中段。 在此基础上，客厅朝北没有日照得热，需要在中段内往上取值。综合下来，客厅取 150 W/㎡， 朝南的次卧（书房）取 135 W/㎡，逐间计算。

采暖负荷只有 4.6 kW 左右，壁挂炉的功率却不能按这个数字去配。两口人、一个卫生间的住宅， 生活热水的瞬时需求往往高于采暖需求，功率要由热水产率反推。取冬季自来水 7 ℃、出水 45 ℃， 温升 38 ℃，用经验式「热水产率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 温升（℃）］」估算： 18 kW 的机器在该工况下产率约 6.8 L/min，20 kW 约 7.5 L/min（★工程经验测算）。 一个花洒舒适使用通常要 7 L/min 上下，因此本项目选用 20 kW 级壁挂炉即可，不必按大户型选大机。 这也回应了卢先生的顾虑——人少、用水量小，机器确实可以选小一档。

散热器样本给出的标准散热量，是在供回水 90 ℃／70 ℃、室内 20 ℃ 条件下测得的。本项目按 75 ℃／50 ℃ 运行， 实际温差小于标定工况，真实散热量低于样本读数，选型时须按工况折算。 正因如此，本项目不为追求片数少而压低配置——片数偏小、靠抬高供水温度去补， 会让壁挂炉长期处于较高负荷，对小系统而言并不划算。

四、小系统的水力平衡与末端定位

部分采暖的系统水量小、环路少，很容易被当成「不会失衡」。实际情况相反：环路越少， 近端与远端的阻力差在小系统里占比越大。本户只有两条环路——客厅一条、书房一条—— 壁挂炉到客厅的路短，到书房的路长，水倾向于走客厅这路，出现的结果就是客厅先热、书房升温慢。 这在小系统里比在大系统里更明显，因为总流量本来就小。

平衡的判据是温差，不是手感。供水温度由壁挂炉统一给到，各环路的回水温度如果差别不大， 说明流量分配接近；如果书房那路回水明显偏低，说明它分到的流量不足，需要把客厅那路再收一些。 这项工作在点火稳定后做，逐路核对、逐路微调，直到两条环路的散热表现接近为止。

末端定位同时兼顾两件事：一是把散热器放在对的位置，二是别挡住它的上升气流。 客厅朝北，散热器放在窗侧实墙，长度按偏大取值，尽量让窗面附近形成补偿； 书房朝南，散热器放在窗侧墙，但要避开书桌正上方，避免热气流直吹头部。两组房间都选用带手动排气阀的型号， 调试时逐组放气。

五、施工组织与关键控制点

本项目安排两个工作日：首日完成定位、开孔、上挂板与管路敷设；次日完成系统连接、注水打压、调试与交底。 分成两天，一是因为管路只走户内、避让加装电梯后的公共部位需要现场复核，二是开孔集中的房间要单独腾空， 其余房间照常使用。卢先生白天在书房办公，作业时先把书房腾出来，不影响居住。

六、沟通记录：从上门勘察到调试交底

这个项目的沟通集中在三个节点：开头把「只做两间」的范围讲清楚，中间把加装电梯后的走管路径敲定， 收尾把两路阀门的调节与日常观察要点交底。以下为沟通过程摘要。

20:40

‹121苑 卢先生···

卢先生你好，我是做家庭采暖的暖通顾问。你这套 121 苑的房子，是想全屋取暖，还是先处理几个常待的房间？

先处理常待的房间。我平时在家办公，白天基本窝在次卧改的书房里，晚上在客厅看书。两个卧室加客厅都要做，预算就上去了，没必要。

明白。房子有没有一定要保留的地方，比如地板、墙面？

都保留，老房子，装修有些年头了，不想再动。

那走地暖不合适，做明装暖气片，管子沿踢脚线上边走，墙和地都不动。你这单元是不是装了电梯？

对，前年加装的，电梯井就在单元门口那侧，公共过道也改了，我就怕管子不好走。

10月10日 19:20

上门量过了，86 平，两室两厅。客厅朝北，书房那间次卧朝南。你平时在书房待最久？

对，白天基本在书房，写材料、开线上会，坐一上午脚都是凉的。

那这两间就定了：客厅加书房。主卧只在睡觉用，晚上有被子，白天没人，先不铺，后面想加我给你留个接口。

行，我也是这个意思，别为了两间屋子把整套都上了。

客厅朝北没日照，热指标我按中段往上取，末端会比朝南的房间配得足一些。

10月12日 15:00

走管我看了，从厨房这边的立管接出来，沿客厅阴角走，不穿公共过道，也不挨电梯井。加装电梯那边新增的梁柱我绕开了。

公共区域别去动，物业那边麻烦。

不动。过道和电梯井都不碰，穿墙的位置我打套管，做好封堵。

书房那面朝南的窗要不要处理？白天好像也有冷风进来。

窗的密封一并看了，胶条老化的地方提了建议，你自己安排换就行，这步不改变末端配置。

10月14日 17:30

试压做完了，接口没有渗漏。现在点火，逐个环路排气，再把两路阀门调一下。

两间屋子还要调什么？

管路一长一短，离炉子近的那路水走得快，容易先热。做个预设定，两间温度才拉得齐。

10月14日 18:40

客厅和书房都热了。白天就书房开着，晚上再把客厅加进来，这样是不是省一点？

可以，每组都有恒温阀，按你的作息分开开就行。炉子你不用担心大，两口人洗澡用水量小，功率是按热水反推的。

12月20日 21:05

用了一个多月，书房坐着不冷了，客厅晚上也够。主卧那间没铺，暂时也没觉得难受。

主卧白天没人、晚上盖被，问题不大。哪天想加，把预留的接口接上就行。某组不热先排气，压力掉得明显就联系店里。

这段沟通确认了哪些事

• 范围取舍：只做客厅与次卧（书房）两间，主卧、厨房、卫生间不布末端。
• 形式选择：地面与墙面均保留，老房子不走地暖，确定为明装暖气片。
• 走管避让：管路全程走户内，不占公共过道，绕开加装电梯新增的井道与梁柱。
• 朝北修正：客厅无日照得热，热指标按中段偏上取值，末端配得更足。
• 水力平衡：两路环路一长一短，用预设定阀调平，防止书房升温偏慢。
• 预留加装：主管上留接口，主卧今后要采暖可单独接上，不必重做系统。

记录说明：本段摘录勘察、定位与调试三个阶段的沟通要点，用于说明方案的形成过程。 内容已隐去个人联系方式，不构成任何效果承诺；头像为示意图形，与客户本人形象无关。

七、运行表现与使用方式

7.1 部分采暖系统的运行特点

钢制板式散热器以对流为主、辐射为辅，热量直接送到室内空气里，升温比地暖快得多， 这对「只做部分房间」的系统尤其合适——白天人在书房、晚间人在客厅，需要哪个房间就开哪个， 不必整屋升温。小系统水量少，壁挂炉到达设定温度后很快停机， 在只有一两个房间使用的时段，运行负担比全屋采暖明显轻。

两条环路平衡到位后，客厅与书房的升温速度接近，温度也拉得齐。朝北的客厅因为取了偏上的热指标， 末端配得较足，晚间使用时不必把室温抬得很高；书房按全天稳定设定，白天办公时不必反复调整。

7.2 费用估算

耗气量与使用方式、设定温度、外围护条件都相关。下面按成都居民用气价格做一个量级测算， 只用来判断费用水平，不能等同于实际账单。

八、常见问题（FAQ）

只做两间，其他房间会不会更冷？

不采暖房间的温度会低于采暖房间，但通常不等于「更冷」。主卧白天无人、夜间人在被中， 厨房与卫生间使用时段短，受影响的体感有限。需要提醒的是，采暖房间与不采暖房间之间的门宜保持关闭， 过道与穿墙管段做好保温，才能让采暖房间的升温更稳定。

没采暖的房间会不会结露、发潮？

结露与空气含湿量、墙面温度是否低于露点有关，与「是否装散热器」没有直接关系。 不采暖的房间冬季墙温偏低，遇到湿气较重、通风差的情况，墙角与窗边出现凝结水的可能需要留意。 可行的做法是保持适度通风、避免室内大量晾挂湿衣物；这不属采暖系统本身的处理范围。

管路怎么绕过加装电梯的电梯井与公共部位？

做法是只走户内。管路沿踢脚线上方、阴角、门洞上沿或梁下敷设，不进入门厅、不沿公共过道、 不贴外立面，穿墙点避开电梯井与连廊新增的梁柱。凡涉及公共区域的任何改动， 都按物业与加装单位意见处理，采暖施工方只在户内完成管路敷设。

朝北的客厅要不要额外加大末端？

要。客厅朝北没有日照得热，外墙又是无保温的老住宅外墙，热指标需在中段内往上取值。 本项目客厅按 150 W/㎡ 取值，高于朝南书房的 135 W/㎡，末端也按偏大配置。 这是为了在同样供水温度下，让朝北房间的升温表现尽量靠近朝南房间。

只有两条环路，会不会一组热一组不热？

环路少，近端与远端的阻力差在小系统里反而更突出，容易出现离炉近的一路先热。 解决办法是在回水侧设预设定阀，点火后逐路核对供回水温差，把近端收小、远端保足。 平衡到位后，两条环路的散热表现会比较接近；若某组上凉下热，则先检查是否积气。

两口人用水量小，是不是可以选小一点的壁挂炉？

可以，但不能只按人数拍脑袋。功率要由生活热水产率反推：取冬季自来水 7 ℃、出水 45 ℃， 温升 38 ℃，用经验式估算，20 kW 级机器在该工况下产率约 7.5 L/min（★工程经验测算）， 基本满足一个花洒使用。两处采暖负荷只有约 4.6 kW，远低于此，功率主要由热水侧决定。

以后想把主卧也加上，还能接吗？

可以。本项目在主管上预留了一个后期接口，并把走管路径按可扩展的方式排布。 将来加装主卧时，接上一段支管与一组散热器即可，按房间重新做一次流量平衡， 不必推翻原有系统。建议加装前先核对壁挂炉的采暖功率与环路余量是否足够。
